DESCRIPTION
Si un enregistrement supplémentaire n'est pas possible, un dysfonctionnement est suspecté au niveau du sous-ensemble d'émetteur de clé électronique, de l'ECU de certification (ensemble d'ECU de clé intelligente), du contacteur d'alimentation, de l'ensemble d'antenne intérieure de clé électronique n° 1 (plancher avant) ou de l'ensemble de clé électronique et de récepteur de système de contrôle de pression des pneus.
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
Sélectionnez ensuite le code du modèle "Key REGIST" sous mode manuel et sélectionner les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du GTS, effectuer périodiquement les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal du réseau multiplex à intervalles de 1,5 seconde maximum pour maintenir la communication entre le GTS et le véhicule.
Cliquer ici
Cliquer ici
CONSEIL:
Lorsqu'un enregistrement supplémentaire est impossible, il se peut que des données d'arrêt sur image soient enregistrées dans l'ECU de certification (ensemble d'ECU de clé intelligente).
Cliquer ici
PROCÉDURE
|
1. | VERIFIER SI UN DTC EST EMIS |
(a) Vérifier les DTC.
Body Electrical > Smart Key > Trouble CodesREMARQUE:
Si un dysfonctionnement se produit, veiller à ne pas enlever/installer la batterie auxiliaire dans le véhicule avant de vérifier les DTC.
OK.:
Les DTC ne sont pas émis.
| NON OK | .gif) |
PASSER AU TABLEAU DES CODES DE DIAGNOSTIC |
|
|
2. | RELEVER LA VALEUR A l'AIDE DU GTS (DIFFERENCE D'IDENTIFICATION DU VEHICULE (ENREGISTREMENT DE LA CLE)) |
(a) Relever la Data List en suivant les indications du GTS.
Body Electrical > Smart Key > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Vehicle ID Difference (Key Registration) |
Etat de l'ID du véhicule (enregistrement de la clé) |
NO ou YES | No: ID du véhicule normal (enregistrement de la clé) Yes: Dysfonctionnement de l'ID du véhicule (enregistrement de la clé) |
- |
|
Affichage du tester |
|---|
|
Vehicle ID Difference (Key Registration) |
Résultat:
|
Résultat | Passer au point |
|---|---|
|
"No" s'affiche | A |
|
"Yes" s'affiche | B |
| B | |
PASSER AU POINT 5 |
|
|
3. | RELEVER LA VALEUR A L'AIDE DU GTS (HISTORIQUE DE CONTROLES DE VEHICULE (ROB)) |
(a) Relever l'historique de commande de véhicule (RoB) en fonction de l'affichage du GTS.
Body Electrical > Smart Key > Utility|
Affichage du tester |
|---|
|
Vehicle Control History (RoB) |
(b) Vérifier les données d'arrêt sur image.
Fonction d'enregistrement (motif de non fonctionnement):
|
Nom du paramètre | Condition de détection |
Zone incriminée |
|---|---|---|
| Echec de l'enregistrement d'une nouvelle ID de clé (conditions autres que l'ID du véhicule non remplies) |
Pas de correspondance entre l'ID de clé de l'ECU de certification (ensemble d'ECU de clé intelligente) et le sous-ensemble d'émetteur de clé électronique non enregistré à cause d'une interférence d'ondes autour du véhicule ou du déchargement de la pile du sous-ensemble d'émetteur de clé électronique. |
|
| Arrêt de l'enregistrement d'une nouvelle ID clé (clé déjà enregistrée) |
Un sous-ensemble d'émetteur de clé électronique enregistré a été utilisé. |
Une méthode d'enregistrement incorrecte a été utilisée. |
|
Arrêt de l'enregistrement d'une nouvelle ID de clé (échec de l'écriture du code ID) |
Un sous-ensemble d'émetteur de clé électrique non enregistré a été tenu près de l'interrupteur d'alimentation, mais les informations d'ID de la clé n'étaient pas stockées par l'ECU de certification (ensemble d'ECU de clé intelligente). |
ECU de certification (ensemble d'ECU de clé intelligente) |
|
Arrêt de l'enregistrement d'une nouvelle ID de clé (dysfonctionnement des informations sur la clé) |
Un sous-ensemble d'émetteur de clé électrique non enregistré a été tenu près de l'interrupteur d'alimentation, mais les informations d'ID de la clé n'étaient pas stockées par l'ECU de certification (ensemble d'ECU de clé intelligente). |
Une méthode d'enregistrement incorrecte a été utilisée. |
|
Limite d'enregistrement | Tentative d'enregistrement d'un sous-ensemble d'émetteur de clé électronique alors que le nombre maximum de sous-ensembles d'émetteur de clé électronique qui peuvent être enregistrés a été atteint. |
Une méthode d'enregistrement incorrecte a été utilisée. |
|
Impossible d'entrer en mode d'enregistrement (vitesse de véhicule > 5 km/h) |
La vitesse du véhicule était de 5 km/h (3,1 mi/h) minimum. |
ECU de certification (ensemble d'ECU de clé intelligente) |
|
Echec de confirmation pour toutes les clés enregistrées (échec de la certification du dispositif antidémarrage) |
Un sous-ensemble enregistré de l'émetteur de clé électrique a été mal tenu près du contacteur d'alimentation et l'ECU de certification (ensemble d'ECU de clé intelligente) n'a pas pu terminer la vérification. |
|
| Echec de confirmation du code de l'ECU (aucune réponse des ECU connectées) |
L'ECU de certification (ensemble d'ECU de clé intelligente) n'a pas reçu de réponse du boîtier de code ID (ECU de code de dispositif antidémarrage). |
|
| Echec de confirmation du code ECU (échec de certification du code S) |
Le code d'authentification (code S) de l'ECU de certification (ensemble d'ECU de clé intelligente) et le boîtier de code ID (ECU de code de dispositif antidémarrage) ne correspondaient pas. |
|
| Echec de confirmation du code ECU (échec de certification du code L) |
Le code L enregistré dans le boîtier de code ID (ECU de code de dispositif antidémarrage) présente une anomalie. |
|
| Echec de confirmation du code ECU (trop de clés enregistrées dans le boîtier de code ID) |
Le nombre de sous-ensembles de l'émetteur de clé électronique qui peuvent être enregistrés dans le boîtier de code ID (ECU de code de dispositif antidémarrage) a dépassé la valeur maximum. |
Boîtier de code ID (ECU de code de dispositif antidémarrage) |
|
Echec de l'enregistrement d'une nouvelle ID de clé (échec de la certification du dispositif antidémarrage) |
Un sous-ensemble non enregistré de l'émetteur de clé électrique a été mal tenu près du contacteur d'alimentation et l'ECU de certification (ensemble d'ECU de clé intelligente) n'a pas pu terminer la vérification. |
|
| Echec de l'enregistrement d'une nouvelle ID de clé (conditions autres que l'ID du véhicule non remplies) |
Pas de correspondance entre l'ID de clé de l'ECU de certification (ensemble d'ECU de clé intelligente) et le sous-ensemble d'émetteur de clé électronique non enregistré à cause d'une interférence d'ondes autour du véhicule ou du déchargement de la pile du sous-ensemble d'émetteur de clé électronique. |
|
| Echec de l'enregistrement d'une nouvelle clé (clé déjà enregistrée) |
Un sous-ensemble d'émetteur de clé électronique enregistré a été utilisé. |
ECU de certification (ensemble d'ECU de clé intelligente) |
|
Echec de l'enregistrement d'une nouvelle clé (échec dde rédactop, du code ID) |
Un sous-ensemble d'émetteur de clé électrique non enregistré a été tenu près de l'interrupteur d'alimentation, mais les informations d'ID de la clé n'étaient pas stockées par l'ECU de certification (ensemble d'ECU de clé intelligente). |
ECU de certification (ensemble d'ECU de clé intelligente) |
|
Echec de l'enregistrement d'un ID de nouvelle clé (dysfonctionnement des informations sur la clé) |
Un sous-ensemble d'émetteur de clé électrique non enregistré a été tenu près de l'interrupteur d'alimentation, mais les informations d'ID de la clé n'étaient pas stockées par l'ECU de certification (ensemble d'ECU de clé intelligente). |
Une méthode d'enregistrement incorrecte a été utilisée. |
|
Pas de réponse des ECU connectées lors de l'enregistrement des codes L/S/F |
Il n'y a pas de réponse du boîtier de code ID (ECU de code de dispositif antidémarrage) lors de l'enregistrement du code L ou du code S. |
|
| Echec de l'enregistrement du code L (boîtier de code ID, ECU du verrouillage de direction) |
Le code d'authentification (code L) n'est pas enregistré par le boîtier de code ID (ECU de code de dispositif antidémarrage). |
|
| Echec de l'enregistrement du code S (ECU de certification, boîtier de code ID) |
Le code d'authentification (code S) n'est pas enregistré dans la mémoire de l'ECU de certification (ensemble d'ECU de clé intelligente) et du boîtier de code ID (ECU de code de dispositif antidémarrage). |
Boîtier de code ID (ECU de code de dispositif antidémarrage) |
|
Erreur de vérification d'ID d'ECU |
L'ECU de certification (ensemble d'ECU de clé intelligente) n'a pas reçu la réponse d'enregistrement du code S du boîtier de code ID (ECU de code de dispositif antidémarrage). |
|
| Erreur d'écriture de numéro de clé |
Le nombre de sous-ensembles d'émetteur de clé électronique n'est pas enregistré dans la mémoire de l'ECU de certification (ensemble d'ECU de clé intelligente). |
ECU de certification (ensemble d'ECU de clé intelligente) |
|
Échec de l'enregistrement du code B (ECU de certification, ECU de carrosserie principale) |
L'ECU de certification n'a pas enregistré le code B code (ensemble d'ECU de clé intelligente). |
|
| Enregistrement d'ID d'une nouvelle clé arrêté (dysfonctionnement d'accès de sécurité) |
.Erreur de communication |
Erreur de communication entre le GTS et le serveur d'enregistrement de clé. |
|
Enregistrement d'une nouvelle clé arrêté d'ID (dysfonctionnement d'ECU de certification) |
Le sous-ensemble d'émetteur de clé électronique n'est pas compatible avec l'ECU de certification (ensemble d'ECU de clé intelligente). |
ECU de certification (ensemble d'ECU de clé intelligente) |
|
Enregistrement d'ID d'une nouvelle clé arrêté (dysfonctionnement de clé) |
Le sous-ensemble d'émetteur de clé électronique n'est pas compatible avec le mode d'enregistrement. |
Sous-ensemble d'émetteur de clé électronique |
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Il n'existe pas d'historique de fonctionnement du véhicule concernant un dysfonctionnement |
A |
| [New Key ID Registration Stopped (Conditions Other than Vehicle ID not Met)] s'affiche sur le GTS |
B |
| [New Key ID Registration Failed (Immobilizer Certification Failed)] s'affiche sur le GTS | |
|
[New Key ID Registration Failed (Conditions Other than Vehicle ID not Met)] s'affiche sur le GTS | |
|
[New Key ID Registration Stopped (Key Already Registered)] s'affiche sur le GTS |
C |
| [New Key ID Registration Stopped (Key Information Malfunction)] s'affiche sur le GTS | |
|
[New Key ID Registration Failed (Key Information Malfunction)] s'affiche sur le GTS | |
|
[New Key ID Registration Stopped (ID Code Writing Failure)] s'affiche sur le GTS |
D |
| [New Key ID Registration Failed (ID Code Writing Failed)] s'affiche sur le GTS | |
|
[Registration Limit] s'affiche sur le GTS |
e |
| [Cannot Enter Registration Mode (Vehicle Speed > 5 km/h)] s'affiche sur le GTS |
f |
| [Registered Key Confirmation Failed (Immobilizer Certification Failed)] s'affiche sur le GTS |
G |
| [ECU Code Confirmation Failed (No Response from Connected ECUs)] s'affiche sur le GTS |
H |
| [No Response from Connected ECUs when Registering L/S/F Codes] s'affiche sur le GTS | |
|
[ECU Code Confirmation Failed (S Code Certification Failed)] s'affiche sur le GTS |
I |
| [ECU ID Verification Error] s'affiche sur le GTS | |
|
[ECU Code Confirmation Failed (L Code Certification Failed)] s'affiche sur le GTS |
J |
| [L Code Registration Failed (ID Code Box, Steering Lock ECU)] s'affiche sur le GTS | |
|
"Echec de confirmation du code ECU (trop de clés enregistrées dans le boîtier de code ID)" s'affiche sur le GTS |
K |
| [S Code Registration Failed (Certification ECU, ID Code Box)] s'affiche sur le GTS | |
|
ew Key ID Registration Failed (Key Already Registered)] s'affiche sur le GTS |
L |
| [Key Number Write Error] s'affiche sur le GTS |
M |
| [New Key ID Registration Stopped (Certification ECU Type Malfunction)] s'affiche sur le GTS | |
|
[B Code Registration Failed (Certification ECU, Main Body ECU)] s'affiche sur le GTS |
Et |
| [New Key ID Registration Stopped (Security Access Malfunction)] s'affiche sur le GTS |
O |
| [New Key ID Registration Stopped (Key Type Malfunction)] s'affiche sur le GTS |
P |
| B | |
PASSER AU POINT 6 |
| C | |
EFFECTUER A NOUVEAU L'ENREGISTREMENT |
| D | |
PASSER AU POINT 8 |
| e | |
(a) Si un autre sous-ensemble d'émetteur de clé électronique doit être enregistré, utiliser la fonction "SUPPRESSION PERMANENTE D'UNE CLE NON DESIGNEE" avant d'effectuer la procédure d'enregistrement. Cliquer ici FIN (ENREGISTREMENT INTERROMPU À CAUSE DU NOMBRE MAXIMUM ATTEINT DE SOUS-ENSEMBLES D'EMETTEUR DE CLE ELECTRONIQUE ENREGISTRÉS) |
| f | |
PASSER AU POINT 9 |
| G | |
PASSER AU POINT 10 |
| H | |
PASSER AU POINT 14 |
| I | |
PASSER AU POINT 15 |
| J | |
PASSER AU POINT 16 |
| K | |
REMPLACER LE BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE) |
| L | |
L'ENREGISTREMENT DE LA NOUVELLE CLE A ECHOUE, VERIFIER LA CLE (a) Vérifier si un sous-ensemble d'émetteur de clé électronique enregistré n'a pas été maintenu par erreur près du contacteur d'alimentation au lieu d'un sous-ensemble d'émetteur de clé électronique non enregistré. (b) Effectuer l'enregistrement de nouveau à l'aide d'un sous-ensemble d'émetteur de clé électronique non enregistré. Si le même problème se présente à nouveau, remplacer l'ECU de certification (ensemble d'ECU de clé intelligente). |
| M | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
| Et | |
PASSER AU POINT 17 |
| O | |
VERIFIER GTS (a) Vérifier la communication entre le GTS et le serveur d'enregistrement de clé. |
| P | |
(a) Remplacer le sous-ensemble d'émetteur de clé électronique, enregistrer l'ID. Cliquer ici ENREGISTREMENT |
|
|
4. | VERIFIER LE SYSTEME DE CLE INTELLIGENTE (pour fonction de démarrage) |
(a) Enlever la pile de l'émetteur du sous-ensemble d'émetteur de clé électronique.

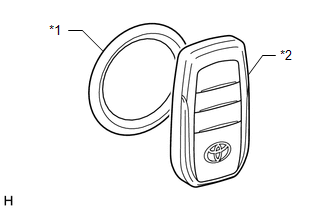

| (b) En enfonçant la pédale de frein, maintenir le sous-ensemble d'émetteur de clé électronique à proximité du contacteur d'alimentation et vérifier si le mode d'alimentation électrique change. OK.: Le mode de source d'alimentation électrique change. CONSEIL: Si le mode d'alimentation électrique change, il y a un dysfonctionnement au niveau de la vérification de l'habitacle. |
|
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Le mode d'alimentation électrique change |
A |
| Le mode d'alimentation électrique ne change pas |
B |
| B | |
PASSER AU SYSTEME DE CLE INTELLIGENTE (pour la fonction de démarrage) (le mode d'alimentation électrique ne passe pas en position ON (IG et ACC)) |
|
|
5. | ENREGISTREMENT |
(a) A l'aide d'un sous-ensemble d'émetteur de clé électronique non enregistré, effectuer la nouvelle procédure d'enregistrement.
Cliquer ici
OK.:
L'enregistrement supplémentaire mené à bon terme.
| OK. | |
REMPLACER LE SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE (LA PREMIERE CLE ENREGISTREE ETAIT DEFECTUEUSE) |
| NON OK | |
PASSER AU POINT 7 |
|
6. | ENREGISTREMENT |
(a) Enregistrer l'ID à l'aide d'un sous ensemble d'émetteur de clé électronique non enregistré.
Cliquer ici
OK.:
L'ID de clé peut être enregistré.
| OK. | |
FIN (LE SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE ETAIT DEFECTUEUX) |
| NON OK | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
7. | REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
(a) Remplacer provisoirement l'ECU de certification (ensemble d'ECU de clé intelligente) par un élément neuf et enregistrer les sous-ensembles d'émetteur de clé électronique.
CONSEIL:
Cliquer ici
Cliquer ici
OK.:
Tous les sous-ensembles de l'émetteur de clé électronique ont pu être enregistrés avec succès à la nouvelle ECU de certification (ensemble d'ECU de clé intelligente).
| OK. | |
FIN (L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) ETAIT DEFECTUEUSE) |
| NON OK | |
SE REPORTER A L'AUTRE PROBLEME (la nouvelle clé ne peut pas être enregistrée) |
|
8. | RELEVER LA VALEUR A L'AIDE DU GTS (HISTORIQUE DE FONCTIONNEMENT) |
(a) Enregistrer l'ID de clé.
Cliquer ici
(b) Lire l'historique de commande de véhicule (RoB) conformément à l'affichage du GTS.
Body Electrical > Smart Key > Utility|
Affichage du tester |
|---|
|
Vehicle Control History (RoB) |
(c) Vérifier les données d'arrêt sur image.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
[New Key ID Registration Stopped (ID Code Writing Failure)] ou [New Key ID Registration Failed (ID Code Writing Failed)] ne s'affiche pas sur le GTS |
A |
| [New Key ID Registration Stopped (ID Code Writing Failure)] ou [New Key ID Registration Failed (ID Code Writing Failed)] s'affiche sur le GTS |
B |
| A | |
FIN (ERREUR DE COMMUNICATION ENTRE LE GTS ET LE VEHICULE) |
| B | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
9. | RELEVER LA VALEUR A L'AIDE DU GTS (COMPTEUR DE VITESSE) |
(a) Relever la Data List en suivant les indications du GTS.
Body Electrical / Combination Meter / Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Vehicle Speed Meter |
Vitesse du véhicule |
Mpo: 0, Max.: 255 | Presque identique à la vitesse réelle du véhicule (banc d'essai de compteur de vitesse) |
- |
|
Affichage du tester |
|---|
|
Vehicle Speed Meter |
OK.:
[0 km/h (0 mi/h)] s'affiche lorsque le véhicule est à l'arrêt.
| OK. | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
| NON OK | |
PASSER AU SYSTEME DE COMPTEURS ET DE JAUGES |
|
10. | VERIFIER LE SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE |
(a) S'assurer qu'un sous-ensemble d'émetteur de clé électronique enregistré est utilisé.
OK.:
Un sous-ensemble d'émetteur de clé électronique enregistré est utilisé.
| NON OK | |
UTILISER UN SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE ENREGISTRE ET EFFECTUER LE REENREGISTREMENT |
|
|
11. | VERIFIER LE NOMBRE DE SOUS-ENSEMBLES D'EMETTEUR DE CLE ELECTRONIQUE ENREGISTRES |
(a) Vérifier le nombre de sous-ensembles de l'émetteur de clé électronique enregistrés.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Un seul sous-ensemble d'émetteur de clé électronique est enregistré |
A |
| 2 sous-ensembles d'émetteur de clé électronique ou plus sont enregistrés |
B |
| A | |
PASSER AU POINT 13 |
|
|
12. | ENREGISTREMENT |
(a) Enregistrer de nouveau les sous-ensembles d'émetteur de clé électronique en utilisant des combinaisons d'ordre différentes.
Cliquer ici
CONSEIL:
En cas de détection d'au moins 2 sous-ensembles d'émetteur de clé électronique, s'assurer que le nombre de combinaisons d'ordre est le même que le nombre de sous-ensembles, de manière à ce que l'émetteur de clé électronique puisse être vérifié.
Exemple: lorsqu'il y a 3 sous-ensembles d'émetteur de clé électronique enregistrés (A, B et C).|
Combinaison | Ordre* |
|---|---|
|
1 | A → B → C |
|
2 | B → C → A |
|
3 | C → A → B |
OK.:
"Key Verification: Read Error" ne s'affiche pas.
| OK. | |
REMPLACER LE SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE (SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE TENU LORSQUE "Key Verification: Read Error" A ETE DETECTEE COMME DEFECTUEUSE) |
|
|
13. | REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
(a) Remplacer provisoirement l'ECU de certification (ensemble d'ECU de clé intelligente) par un élément neuf et enregistrer les sous-ensembles d'émetteur de clé électronique.
CONSEIL:
Cliquer ici
Cliquer ici
OK.:
Tous les sous-ensembles de l'émetteur de clé électronique ont pu être enregistrés avec succès à la nouvelle ECU de certification (ensemble d'ECU de clé intelligente).
| OK. | |
FIN (L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) ETAIT DEFECTUEUSE) |
| NON OK | |
REMPLACER LE SOUS-ENSEMBLE D'EMETTEUR DE CLE ELECTRONIQUE |
|
14. | VERIFIER SI UN DTC EST EMIS |
(a) Vérifier les DTC.
Body Electrical > Smart Key > Trouble CodesREMARQUE:
Si un dysfonctionnement se produit, veiller à ne pas déposer/reposer la batterie dans le véhicule avant de vérifier les DTC.
OK.:
Le DTC B278588 n'est pas émis.
| NON OK | |
ALLER AU DTC B278588 |
|
|
15. | REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
(a) Remplacer provisoirement l'ECU de certification (ensemble d'ECU de clé intelligente) par un élément neuf et enregistrer les sous-ensembles d'émetteur de clé électronique.
CONSEIL:
Cliquer ici
Cliquer ici
OK.:
Tous les sous-ensembles de l'émetteur de clé électronique ont pu être enregistrés avec succès à la nouvelle ECU de certification (ensemble d'ECU de clé intelligente).
| OK. | |
FIN (L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) ETAIT DEFECTUEUSE) |
| NON OK | |
REMPLACER LE BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE) |
|
16. | VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
(a) Remplacer provisoirement l'ECU de certification (ensemble d'ECU de clé intelligente) par un élément neuf et enregistrer les sous-ensembles d'émetteur de clé électronique.
CONSEIL:
Cliquer ici
Cliquer ici
OK.:
Tous les sous-ensembles de l'émetteur de clé électronique ont pu être enregistrés avec succès à la nouvelle ECU de certification (ensemble d'ECU de clé intelligente).
| OK. | |
FIN (L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) ETAIT DEFECTUEUSE) |
| NON OK | |
REMPLACER LE BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE) |
|
17. | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
(a) Remplacer provisoirement l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) par un élément neuf et enregistrer les sous-ensembles d'émetteur de clé électronique.
CONSEIL:
Cliquer ici
Cliquer ici
OK.:
Tous les sous-ensembles d'émetteur de clé électronique ont pu être correctement enregistrés dans la nouvelle ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
| OK. | |
FIN (L'ECU DE CARROSSERIE PRINCIPALE [ECU DE CARROSSERIE DU RESEAU MULTIPLEX] ETAIT DEFECTUEUSE) |
| NON OK | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
Une nouvelle clé ne peut pas être enregistrée
Le message d'avertissement d'enregistrement d'une nouvelle clé ne s'affiche pasExtérieur
La forme des projecteurs peut différer selon le niveau de finition, etc.
Portes latérales
Verrouillage/déverrouillage
Ouverture/fermeture des vitres latérales
Verrouillage/déverrouillage avec la clé conventionnelle
Messages d'alerte
Hayon
Verrouillage/déverrouillage
Ouvert ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEPOSE)
Procédure N° de référence
1 SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE
76801 -
- -
2 ENSEMBLE DE FEU ARRIERE
- -
- - PR ...
Bornes D'ecu
BORNES D'ECU VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
(a) Débrancher les connecteurs F46 et F47 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ...
.gif)
