Toyota bZ4X - Manuel de réparation (2021-2024): Enregistrement

ENREGISTREMENT

PROCÉDURE

1. ENREGISTRER LE CODE DE L'EMETTEUR

CONSEIL:

• Le dispositif d'ouverture de porte de garage du véhicule enregistre les codes d'émission de systèmes tels que les portes de garage, les portails, les portails d'entrée, les serrures de porte, les systèmes d'éclairage de l'habitation, les systèmes de sécurité ou d'autres systèmes basés sur des codes d'émission.
• Le dispositif d'ouverture de porte de garage est intégré dans l'ensemble de rétroviseur intérieur. En cas de remplacement de l'ensemble de rétroviseur intérieur, les codes d'émetteur de tous les systèmes enregistrés précédemment dans le dispositif d'ouverture de porte de garage doivent être réenregistrés.

(a) Réenregistrement des codes du système de dispositif d'ouverture de porte de garage (mode d'enregistrement).

ATTENTION:

Ne pas enregistrer le code d'émetteur d'un système si des personnes ou des objets se trouvent à proximité du système. L'enregistrement des codes d'émetteur d'un système peut entraîner l'ouverture, la fermeture, le déverrouillage ou le fonctionnement général du système, ce qui présente un risque de blessures ou de dégâts.

REMARQUE:

• Avant d'enregistrer le code de l'émetteur, vérifier que tous les systèmes électriques (phare, moteur du ventilateur, désembuage arrière, etc.) sont éteints et qu'aucune clé ne se trouve dans le véhicule.
• Le dispositif d'ouverture de porte de garage ne peut pas être utilisé avec des systèmes qui:

  (1) Ont été fabriqués avant le 1er avril 1982.

  (2) Ne sont pas conformes aux normes de sécurité fédérales (par exemple, les portes de garage sans fonction anticoincement).

CONSEIL:

• 3 codes d'émetteur maximum peuvent être enregistrés avec le système de dispositif d'ouverture de porte de garage. Il est possible d'enregistrer 1 code d'émetteur portatif (émetteur d'origine) pour chacun des 3 contacteurs du système de dispositif d'ouverture de porte de garage.
• Débrancher la batterie de véhicule ne supprime pas les codes d'émetteur enregistrés dans le système de dispositif d'ouverture de porte de garage.
• La tentative d'écraser un code précédemment enregistré peut échouer. Dans ce cas, le code d'émetteur précédemment enregistré ne sera pas effacé.
• Pour arriver à programmer le système d'ouverture de porte de garage, il peut être nécessaire de remplacer la pile de l'émetteur portatif avant de débuter la programmation.
• Si l'enregistrement est effectué lorsque le niveau de la pile de l'émetteur est faible, il se peut que les ondes radio transmises soient trop faibles et que l'enregistrement ne puisse pas être effectué correctement.

(1) Etape 1: Sélectionner un contacteur de système d'ouverture de porte de garage ("HomeLink") pour enregistrer le code d'émetteur et vérifier que le témoin lumineux ("HomeLink") clignote. CONSEIL: Effectuer l'étape 3 dans les 60 secondes qui suivent l'étape 1, sinon le témoin lumineux cessera de clignoter et la programmation ne pourra pas être finalisée.

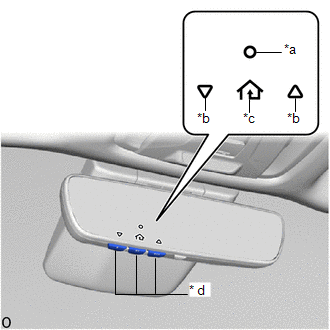

*a Témoin lumineux ("HomeLink") *b Témoins de fonctionnement de porte de garage *c Icône ("HomeLink") * d Contacteurs de dispositif d'ouverture de porte de garage ("Homelink")

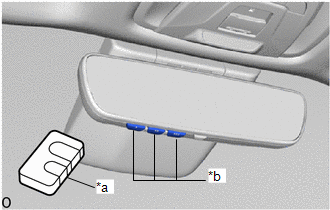

(2) Etape 2: Orienter l'émetteur de commande à distance du dispositif de l'ensemble de rétroviseur intérieur, à une distance de 2,5 à 7,5 cm (1,0 à 3,0 po) des contacteurs ("HomeLink") du dispositif d'ouverture de porte de garage. CONSEIL: Veiller à ce que le voyant ("HomeLink") soit visible pendant la programmation.

*a Emetteur portatif *b Contacteurs de dispositif d'ouverture de porte de garage ("Homelink")

(3) Etape 3:

Pour les États-Unis:

à l'exception de la porte d'entrée

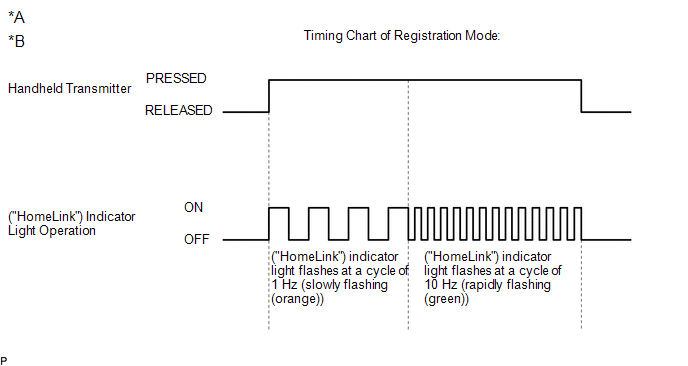

Appuyer et maintenir enfoncé le bouton de l'émetteur portatif jusqu'à ce que le témoin ("HomeLink") passe d'un clignotement lent (orange) à un clignotement rapide (vert) (code tournant) ou à un allumage continu (vert) (code fixe), puis relâcher le bouton de l'émetteur portatif.

Pour porte d'entrée

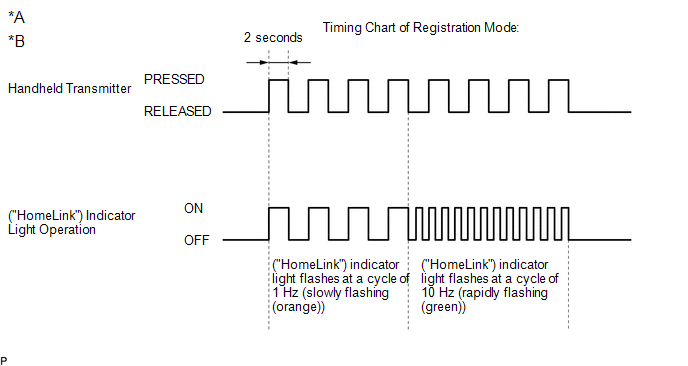

Appuyer à plusieurs reprises sur le bouton de l'émetteur portatif et le relâcher à des intervalles de 2 secondes jusqu'à ce que le témoin ("HomeLink") passe du clignotement lent (orange) au clignotement rapide (vert) (code tournant) ou encore à un éclairage continu (vert) (code fixe).

Pour le Canada:

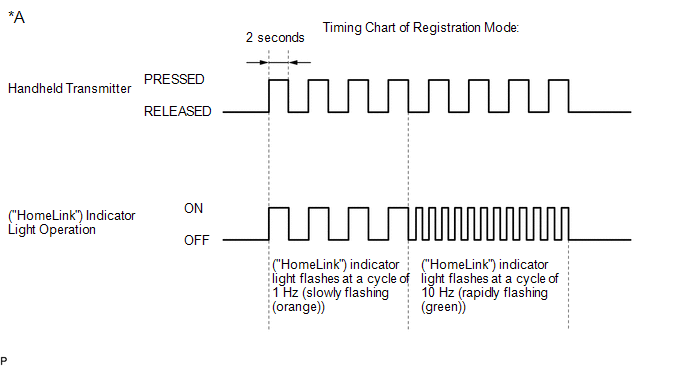

Appuyer à plusieurs reprises sur le bouton de l'émetteur portatif et le relâcher à des intervalles de 2 secondes jusqu'à ce que le témoin ("HomeLink") passe du clignotement lent (orange) au clignotement rapide (vert) (code tournant) ou encore à un éclairage continu (vert) (code fixe).

(4) Etape 4:

Tester l'opération ("HomeLink") en appuyant sur le contacteur qui vient d'être programmé et en observant le témoin.

CONSEIL:

• Dispositif à code fixe: si le témoin lumineux est fixe et continu, la programmation est terminée et le dispositif devrait s'activer lorsque l'on appuie et relâche l'interrupteur de l'ouvre-porte de garage ("HomeLink").
• Dispositif à code tournant: si le témoin lumineux clignote rapidement, le moteur du dispositif d'ouverture de porte de garage (ou autre dispositif) est équipé d'un code tournant. Terminer le processus de programmation en appuyant fermement et en maintenant enfoncé le contacteur du dispositif d'ouverture de porte de garage ("HomeLink") pendant 2 secondes, puis relâcher le bouton de l'émetteur portatif.
• Si la porte de garage ou un autre dispositif ne fonctionne pas, passer à la procédure "Programmation d'un système doté d'un code tournant".

(5) Si l'enregistrement du code d'émetteur a réussi, le témoin lumineux ("HomeLink") du dispositif d'ouverture de porte de garage clignote (vert) dans un cycle de 10 Hz (rapidement). Si aucun dysfonctionnement ne se produit, relâcher le contacteur du dispositif d'ouverture de porte de garage ("HomeLink") ainsi que le bouton de l'émetteur portatif.

CONSEIL:

• En cas d'échec de l'enregistrement du code d'émetteur:

  (1) La pile de l'émetteur portatif peut être faible ou devoir être remplacée.

  (2) L'émetteur portatif et le dispositif d'ouverture à enregistrer peuvent ne pas être compatibles avec le dispositif d'ouverture de porte de garage.

• Certains signaux de l'émetteur s'arrêtent après 1 à 2 secondes. Pour les émetteurs de ce type:

  (1) Appuyer sur un des contacteurs du dispositif d'ouverture de porte de garage ("HomeLink") et le maintenir enfoncé.

  (2) Appuyer sur le bouton de l'émetteur portatif et le relâcher toutes les 2 secondes. Vérifier si le code d'émetteur a bien été enregistré.

• Une fois que le dispositif d'ouverture de porte de garage est passé en mode d'enregistrement, l'enregistrement du code d'émetteur doit être réalisé en 60 secondes. Une fois les 60 secondes écoulées, le dispositif d'ouverture de porte de garage passe en mode économie d'énergie (voir "Mode économie d'énergie" ci-dessous).

(6) Répéter les étapes ci-dessus pour programmer un autre dispositif pour les contacteurs de dispositif d'ouverture de porte de garage ("HomeLink") restants.

(b) Suppression des codes d'émetteur dans le système de dispositif d'ouverture de porte de garage (mode de suppression).

CONSEIL:

Les 3 codes d'émetteur enregistrés seront supprimés. Il n'est pas possible de supprimer un seul code d'émetteur.

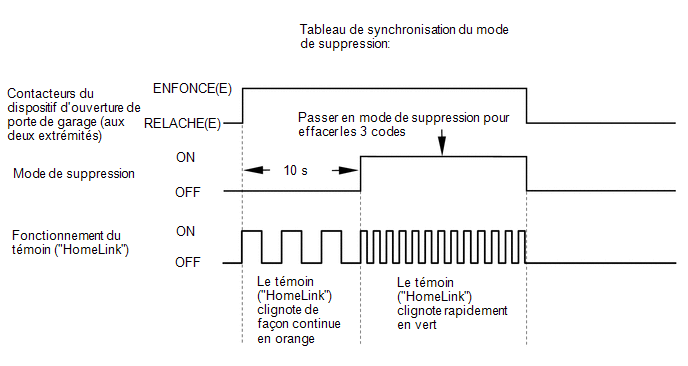

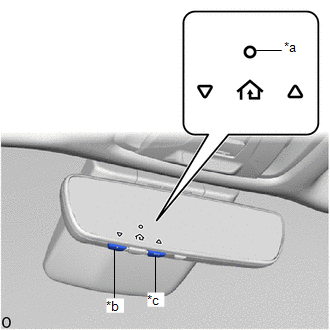

(1) Appuyer sur les contacteurs 1 et 3 de dispositif d'ouverture de porte de garage ("HomeLink") et les maintenir enfoncés 10 secondes jusqu'à ce que le témoin lumineux ("HomeLink") passe d'un allumage continu orange à un clignotement rapide vert.

(c) Mode économie d'énergie:

(1) Si un contacteur du dispositif d'ouverture de porte de garage ("HomeLink") est enfoncé pendant 60 secondes minimum, le dispositif d'ouverture de porte de garage passera en mode économie d'énergie pour réduire la consommation électrique. Lorsque le dispositif d'ouverture de porte de garage se met en mode économie d'énergie, le témoin lumineux ("HomeLink") s'éteint.

2. SYSTEMES A CODE TOURNANT

(a) Si l'émetteur portatif du dispositif d'ouverture (porte de garage du client) à programmer utiliser un code tournant, il peut être nécessaire "d'entraîner" le dispositif d'ouverture de porte de garage. CONSEIL: "Entraîner" signifie faire reconnaître un code non-tournant au dispositif d'ouverture (dispositif d'ouverture de porte de garage du client fixé au plafond). Les procédures "d'entraînement" du dispositif d'ouverture peuvent changer en fonction du modèle, du type, de l'âge et du fabricant du dispositif. (1) Chercher le bouton d'entraînement sur le dispositif d'ouverture. (2) Appuyer sur le bouton d'entraînement. (3) En l'espace de 30 secondes, enfoncer et relâcher le contacteur du dispositif d'ouverture de porte de garage ("HomeLink") programmé à 2 reprises. Pour certains dispositifs d'ouverture, le contacteur du dispositif d'ouverture de porte de garage ("HomeLink") doit être enfoncé à 3 reprises. CONSEIL: Le système de dispositif d'ouverture de porte de garage du véhicule doit maintenant actionner le dispositif d'ouverture. Le terme "dispositif d'ouverture" désigne un dispositif tel qu'un système de dispositif d'ouverture de porte de garage monté au plafond, qui est situé au domicile du client. Il est nécessaire de lire les instructions accompagnant le dispositif d'ouverture du client pour réussir à effectuer les procédures ci-dessus en toute sécurité. Le client doit savoir que le fait d'effectuer ces procédures diminuera le niveau de sécurité de son dispositif d'ouverture.

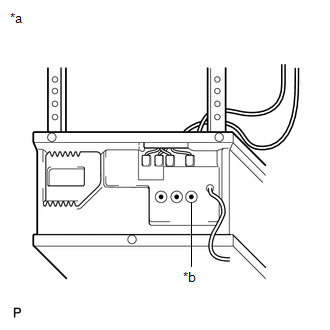

*a Exemple *b Bouton d'entraînement
