Toyota bZ4X - Manuel de réparation (2021-2024): Dysfonctionnement interne des composants de convertisseur DC/DC secondaire (pour la charge)

Toyota bZ4X - Manuel de réparation (2021-2024) / Moteur, Système hybride / Commande De La Batterie / Hybride / Systeme De Commande De Charge Plugin / Dysfonctionnement interne des composants de convertisseur DC/DC secondaire (pour la charge)

RESUME DES DTC

DESCRIPTION DU DYSFONCTIONNEMENT

L'ECU de commande de charge intégrée dans l'ensemble de chargeur de véhicule électrique détecte si le convertisseur DC/DC secondaire s'arrête en raison d'un dysfonctionnement.

La cause de ce dysfonctionnement peut être due à l'une des raisons suivantes:

Dysfonctionnement de l'ensemble de chargeur de véhicule électrique

Dysfonctionnement du circuit AMD du convertisseur DC/DC secondaire

DESCRIPTION

Le convertisseur DC/DC secondaire intégré dans l'ensemble de chargeur de véhicule électrique fournit l'alimentation électrique à la batterie auxiliaire pendant la charge par raccordement. L'ensemble d'ECU de commande de charge électrique intégrée dans l'ensemble de chargeur de véhicule électrique contrôle le capteur de tension, le capteur de courant et le capteur de température du convertisseur DC/DC secondaire afin de commander la charge de la batterie auxiliaire pendant la charge plug-in, et de détecter des dysfonctionnements.

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

Indication d'avertissement

P1CCD96

Dysfonctionnement interne des composants de convertisseur DC/DC secondaire (pour la charge)

Pendant la charge, la condition suivante est remplie 2 fois*:

Le convertisseur DC/DC secondaire présente un dysfonctionnement et la tension de batterie auxiliaire est inférieure ou égale à 11 V.

*: Même si la condition décrite ci-dessus est remplie, des DTC ne sont pas enregistrés lors de la première charge. Des DTC sont enregistrés lors de la deuxième charge.

(logique de détection à 1 cycle(s))

  • Ensemble de chargeur de véhicule électrique
  • Fusible AMD
  • Faisceau de câbles ou connecteur

Témoin principal:

S'active

PERIODE TEST DE CONFIRMATION

CONSEIL:

Une fois la réparation terminée, effacer les DTC et vérifier si le véhicule est revenu à la normale en effectuant la procédure de vérification "All Readiness".

Cliquer ici

  1. Brancher le GTS au DLC3.
  2. Mettre le contacteur d'allumage en position ON et allumer le GTS.
  3. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la procédure de suppression des DTC).
  4. Mettre le contacteur d'allumage en position OFF et attendre 2 minutes minimum.
  5. Brancher l'ensemble de câble de chargeur de véhicule électrique, et charger le véhicule par raccordement pendant au moins 30 secondes.
  6. Débrancher l'ensemble de câble de chargeur de véhicule électrique et patienter pendant au moins 10 secondes.
  7. Brancher l'ensemble de câble de chargeur de véhicule électrique, et charger le véhicule par raccordement pendant au moins 30 secondes.
  8. Débrancher l'ensemble de câble de chargeur de véhicule électrique et patienter pendant au moins 10 secondes.
  9. Mettre le contacteur d'allumage en position ON et allumer le GTS (ON).
  10. Accéder aux menus suivants: Powertrain/Hybrid Control/Utility/All Readiness.
  11. Vérifier le résultat de l'estimation de DTC.

    CONSEIL:

    • Si le résultat de l'estimation révèle NORMAL, le système est normal.
    • Si le résultat de l'estimation indique ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation indique INCOMPLETE ou N/A, effectuer à nouveau le test de conduite.

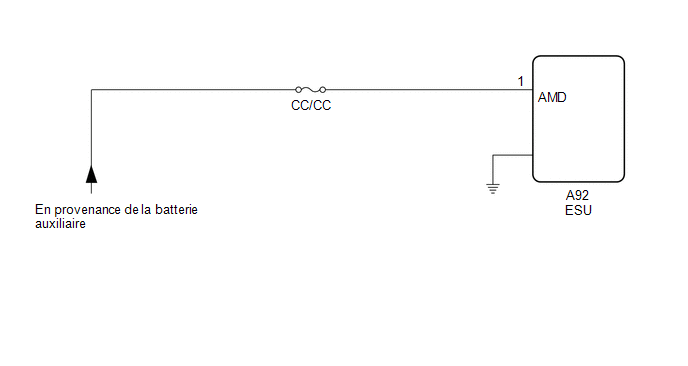

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Se reporter aux mesures de précaution avant de vérifier le circuit haute tension.

Cliquer ici

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

PROCÉDURE

1.

VERIFIER SI DES DTC SONT EMIS (COMMANDE DE PLUG-IN)

(a) Sélectionner les menus suivants

Powertrain > Plug-in Control > Trouble Codes

(b) Vérifier les DTC.

Résultat:

Résultat

Passer au point

Seul le DTC P1CCD96 est émis, ou les DTC à l'exception de ceux contenus dans le tableau ci-dessous sont également émis

A

Les DTC du système de commande de charge plug-in dans les tableaux ci-dessous sont émis.

B

Contenu du dysfonctionnement

DTC concerné

Dysfonctionnement du micro-ordinateur

P0E5E49

Module de contrôle du chargeur de batterie hybride/EV défaillance électronique interne

P168849

Défaillance électronique interne I/F du module de commande du chargeur de batterie hybride/EV

P168949

Défaillance électronique interne du processeur I/F du module de commande du chargeur de batterie hybride/EV

Dysfonctionnement du circuit d'alimentation électrique

P1CED1C

Alimentation de l'ECU de commande enfichable (+12,5V) Tension du circuit hors gamme

P1CF01C

Plug-in Control ECU Power Supply (-7,5V) Circuit Voltage Out of Range

P1CF31C

Alimentation de l'ECU de commande enfichable (+1,15V) Tension du circuit hors gamme

Dysfonctionnement du système de communication

P0E5E87

Message de processeur de module de commande plugin provenant du processeur de module de commande de chargeur de batterie hybride/EV

U01BB87

Message de perte de communication avec le module de commande de chargeur de batterie "B"

CONSEIL:

(c) Mettre le contacteur d’allumage en position OFF.

B

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE DE CHARGE PLUG-IN)

A

2.

VERIFIER LE FUSIBLE (DC/DC)

(a) Vérifier si le fusible DC/DC est correctement posé.

OK.:

Le fusible est posé correctement.

(b) Retirer le fusible DC/DC de l'ensemble du boîtier de distribution électrique.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Bornes du fusible DC/DC

Toujours

En dessous de 1 Ω

(d) Reposer le fusible DC/DC.

NON OK

REPARER OU REMPLACER LES PIECES DEFECTUEUSES

OK.

3.

VERIFIER L'ETAT DE BRANCHEMENT DU CONNECTEUR (CONNECTEUR DE L'ENSEMBLE DE CHARGEUR DE VEHICULE ELECTRIQUE)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que le service plug (prise de service) n'est pas posé.

REMARQUE:

Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

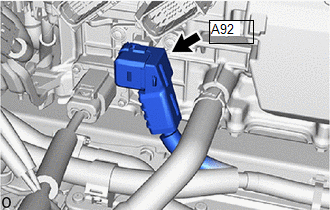

(b) Vérifier le branchement du connecteur de l'ESU.

(c) Débrancher le connecteur de l'ESU.

(d) Vérifier la pression de contact de chaque borne du connecteur A92 de l'ESU et rechercher d'éventuels corps étrangers ou traces d'arc sur les bornes.

Cliquer ici

Résultat:

Résultat

Passer au point

Les bornes sont correctement branchées et il n'y a pas de problème de contact.

Il n'y a pas de corps étrangers, ni de traces d'arc.

A

Les bornes ne sont pas correctement branchées et il y a un problème de contact.

Présence de corps étrangers ou de traces d'arc.

B

Les bornes ne sont pas correctement branchées et il y a un problème de contact.

Il n'y a pas de corps étrangers, ni de traces d'arc.

C

Les bornes sont correctement branchées et il n'y a pas de problème de contact.

Présence de corps étrangers ou de traces d'arc.

B

(e) Rebrancher le connecteur de l'ESU.

B

REMPLACER LES PIECES DEFECTUEUSES

C

BRANCHER CORRECTEMENT

A

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (TENSION DE LA BORNE AMD)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que le service plug (prise de service) n'est pas posé.

REMARQUE:

Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Débrancher le connecteur de l'ESU.

(c) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Cliquer sur Location & Routing(A92) Cliquer sur Location & Routing(A92) Cliquer sur Connector(A92) Cliquer sur Connector(A92)

Branchement du tester

Condition

Condition spécifiée

A92-1 (AMD) - Masse de carrosserie

Toujours

11 à 14 V

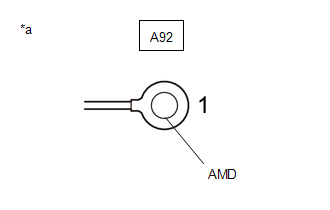

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ESU)

(e) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

(f) Rebrancher le connecteur de l'ESU.

OK.

REMPLACER L'ENSEMBLE DE CHARGEUR DE VEHICULE ELECTRIQUE

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
