DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

CONSEIL:

Le siège à réglage électrique est disponible uniquement du côté conducteur.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

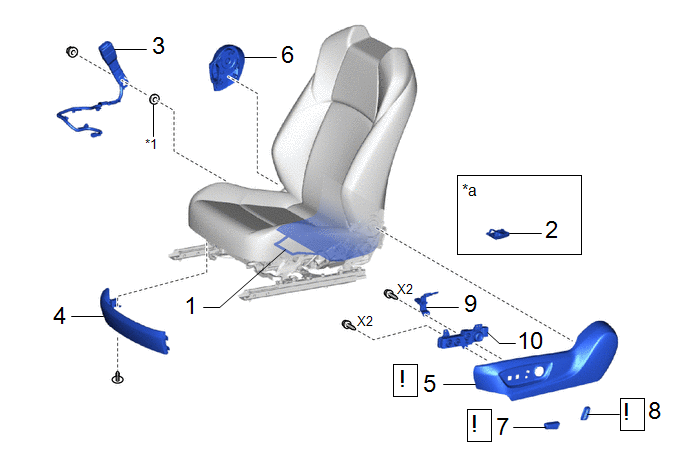

PIECES CONSTITUTIVES (DEMONTAGE)

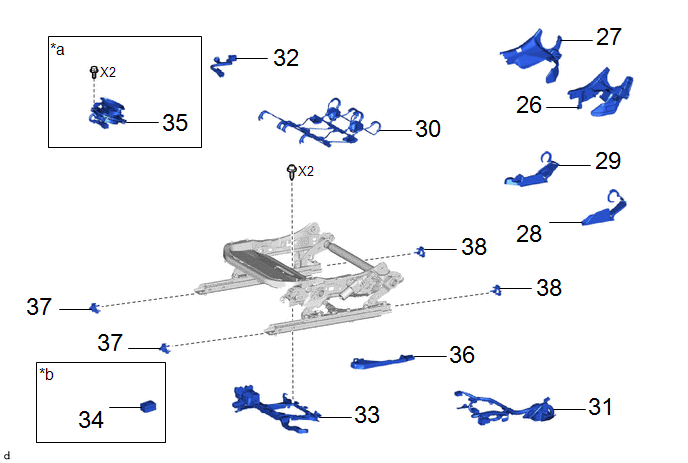

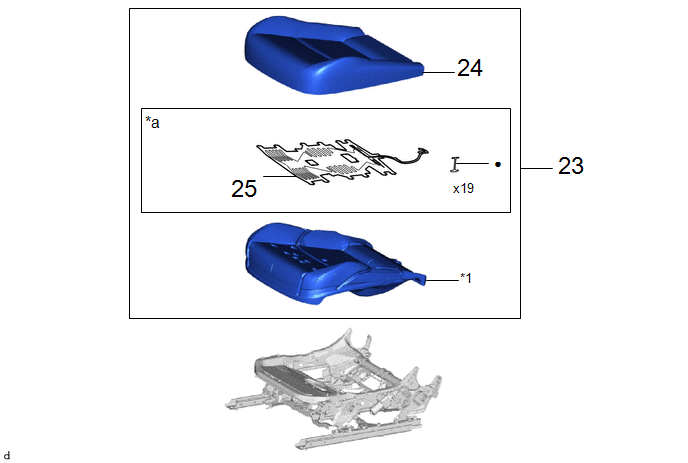

Procédure

N° de référence

1

HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

71074S

-

-

-

2

SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR

81081

-

-

-

3

ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT

73240

-

-

-

4

PROTECTION D'ASSISE DE SIEGE AVANT

71868N

-

-

-

5

PROTECTION D'ASSISE DE SIEGE AVANT

71812D

-

-

6

PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

71862

-

-

-

7

BOUTON DE CONTACTEUR DE COULISSEMENT ET REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

84921P

-

-

8

BOUTON DE CONTACTEUR DE REGLAGE D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

84921N

-

-

9

SUPPORT D'ATTACHE DE PROTECTION DE DISPOSITIF DE REGLAGE DE SIEGE

72714

-

-

-

10

CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE

84922C

-

-

-

*a

Avec éclairage de plancher

-

-

*1

PLAQUE D'ANCRAGE DE CEINTURE DE SECURITE AVANT

-

-

Procédure

N° de référence

11

ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

-

-

-

-

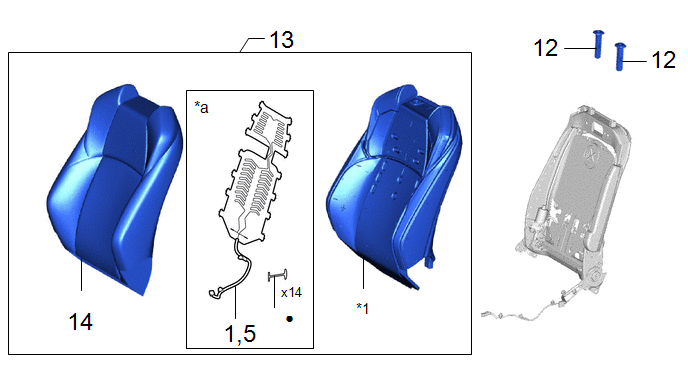

Procédure

N° de référence

12

SUPPORT D'APPUIE-TETE DE SIEGE AVANT

71931

-

-

-

13

HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

-

-

-

-

14

HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

71074S

-

-

-

1,5

ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT

87510N

-

-

-

*a

Avec système de chauffage de siège

-

-

*1

REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

-

-

●

Pièce non réutilisable

-

-

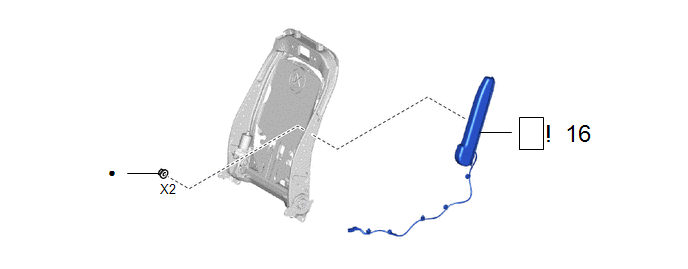

Procédure

N° de référence

16

ENSEMBLE D'AIRBAG DE SIEGE AVANT

73920A

-

-

●

Pièce non réutilisable

-

-

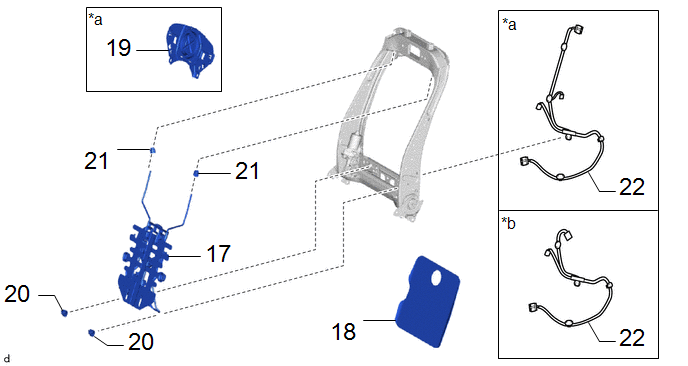

Procédure

N° de référence

17

ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE

72760D

-

-

-

18

FEUTRE DE DOSSIER DE SIEGE AVANT

79977H

-

-

-

19

SOUFFLANTE DE CLIMATISATION DE DOSSIER DE SIEGE

85867A

-

-

-

20

PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

71587

-

-

-

21

CROCHET DE DOSSIER DE SIEGE AVANT

71759C

-

-

-

22

CABLE DE SIEGE AVANT N° 2

8219B

-

-

-

*a

Avec système de siège climatisé

*b

Sans système de siège climatisé

Procédure

N° de référence

23

HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

-

-

-

-

24

HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

71072S

-

-

-

25

ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT

87510L

-

-

-

*a

Avec système de chauffage de siège

-

-

*1

REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

-

-

●

Pièce non réutilisable

-

-

Procédure

N° de référence

26

CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE

71876G

-

-

-

27

CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE DROIT

71875G

-

-

-

28

PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

71874A

-

-

-

29

PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

71874U

-

-

-

30

SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT

71052A

-

-

-

31

CABLE DE SIEGE AVANT

82192

-

-

-

32

CABLE DE SIEGE AVANT GAUCHE

82912

-

-

-

33

SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT

7181B

-

-

-

34

SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE

87501B

-

-

-

35

ENSEMBLE DE SOUFFLANTE DE CLIMATISATION D'ASSISE DE SIEGE

85860B

-

-

-

36

PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT

71874A

-

-

-

37

CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE

72265C

-

-

-

38

CACHE DE GLISSIERE SUPERIEURE DE SIEGE ARRIERE

72125R

-

-

-

*a

Avec système de siège climatisé

*b

Avec système de chauffage de siège

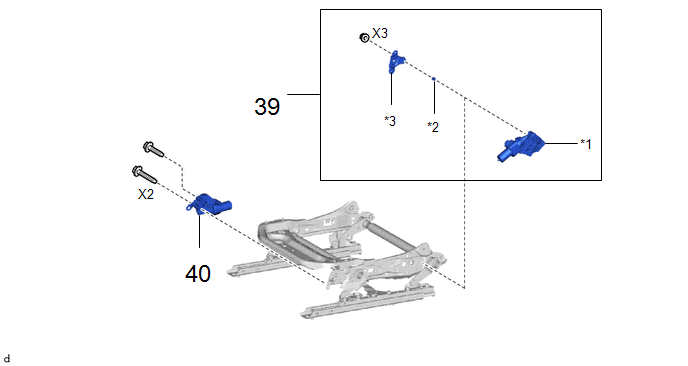

Procédure

N° de référence

39

ENSEMBLE DE MOTEUR DE REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

85822C

-

-

-

40

ENSEMBLE DE MOTEUR DE REGLAGE D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

85822B

-

-

-

*1

SOUS-ENSEMBLE DE BOITIER DE REGLAGE VERTICAL DE SIEGE AVANT

*2

ENTRETOISE DE REGLAGE EN HAUTEUR

*3

PLAQUE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT

-

-

PROCÉDURE

1. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(b) Avec éclairage de plancher

Dispositif de fixation

-

-

2. DEPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (avec éclairage de plancher)

Cliquer ici

3. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT

Cliquer ici

4. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

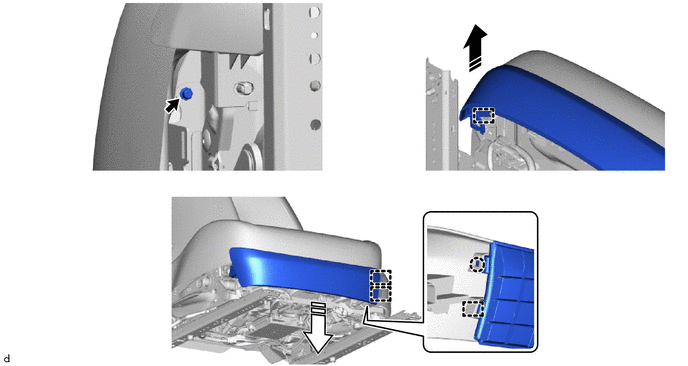

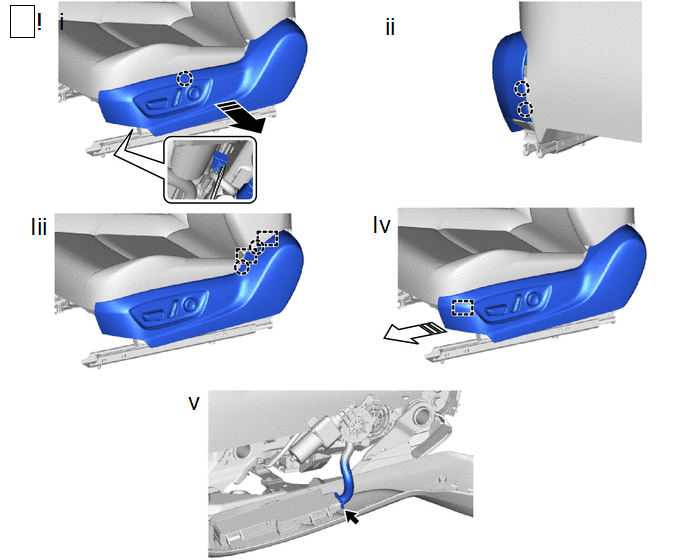

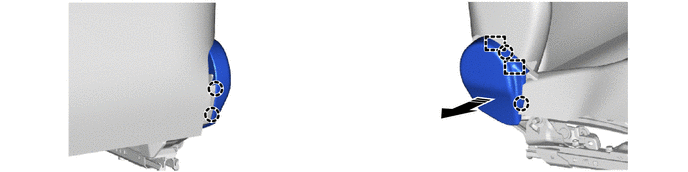

5. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer la pince.

(2) Libérer les griffes.

(3) Libérer les griffes et les guides.

(4) Libérer le guide comme indiqué sur le schéma.

(5) Débrancher le connecteur pour déposer la protection d'assise de siège avant.

6. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

Déposer dans ce sens

-

-

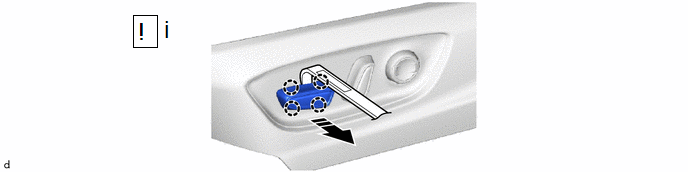

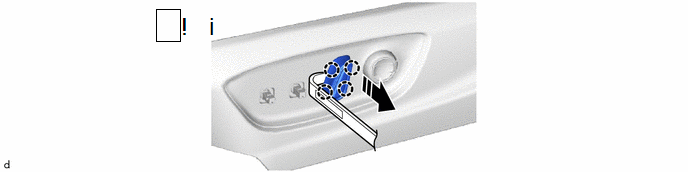

7. DEPOSER LE BOUTON DE CONTACTEUR DE COULISSEMENT ET DE REGLAGE DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

Déposer dans ce sens

-

-

(1) A l'aide d'un extracteur de moulure A, libérer les griffes pour déposer le bouton de contacteur de coulissement et de hauteur de siège à réglage électrique.

8. DEPOSER LE BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

Déposer dans cette Direction (1)

-

-

(1) A l'aide d'un extracteur de moulure A, libérer les griffes pour déposer le bouton de contacteur d'inclinaison de siège à réglage électrique.

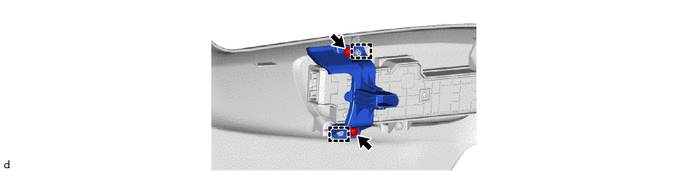

9. DEPOSER LE SUPPORT D'ATTACHE DE PROTECTION DE DISPOSITIF DE REGLAGE DE SIEGE

10. DEPOSER LE CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE

Cliquer ici

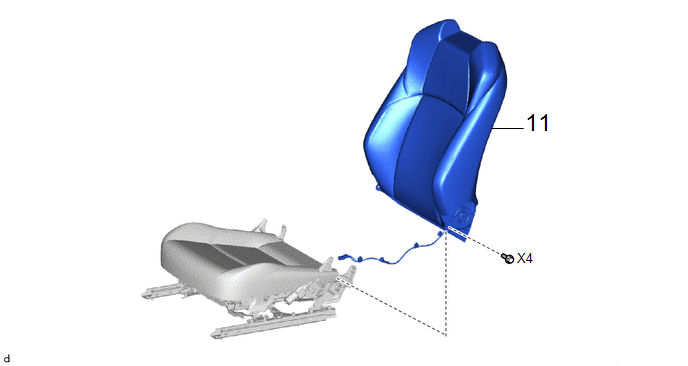

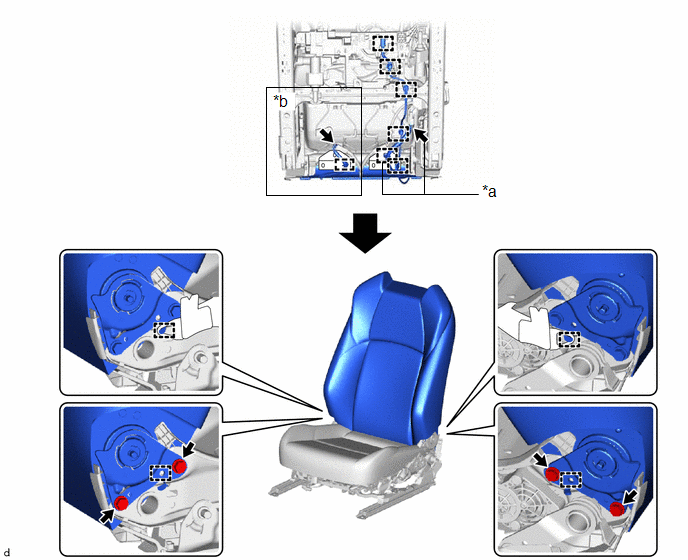

11. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

*a

Avec système de siège climatisé

*b

Avec système de chauffage de siège

12. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

Cliquer ici

13. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

Cliquer ici

14. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Cliquer ici

15. DEPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT (avec système de chauffage de siège)

Cliquer ici

16. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

Cliquer ici

17. DEPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE

Cliquer ici

18. DEPOSER LE FEUTRE DE DOSSIER DE SIEGE AVANT

Cliquer ici

19. DEPOSER LA SOUFFLANTE DE COMMANDE DE CLIMATISATION DE DOSSIER DE SIEGE (avec système de siège climatisé)

Cliquer ici

20. DEPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

Cliquer ici

21. DEPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT

Cliquer ici

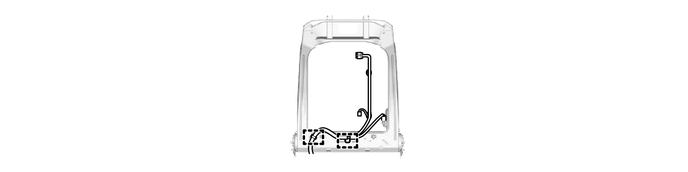

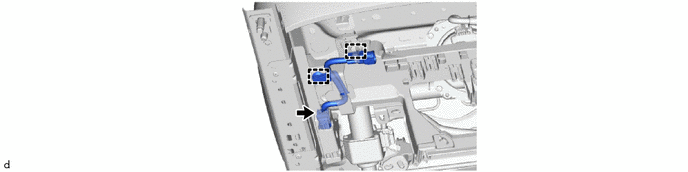

22. DEPOSER LE CABLE DE SIEGE AVANT N° 2

CONSEIL:

Comme le schéma présente un exemple, les détails réels peuvent différer.

23. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

*a

Avec système de chauffage de siège

-

-

24. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

Cliquer ici

25. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE (avec système de chauffage de siège)

Cliquer ici

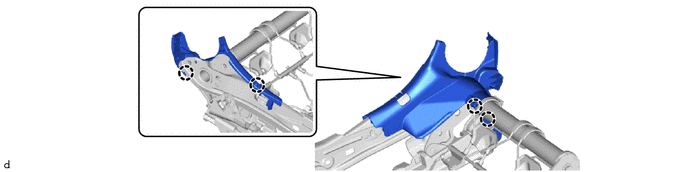

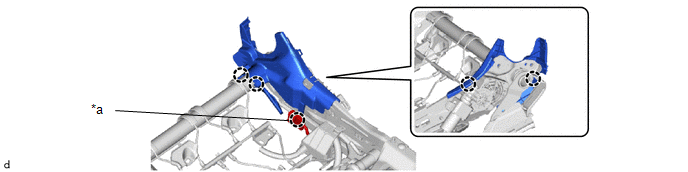

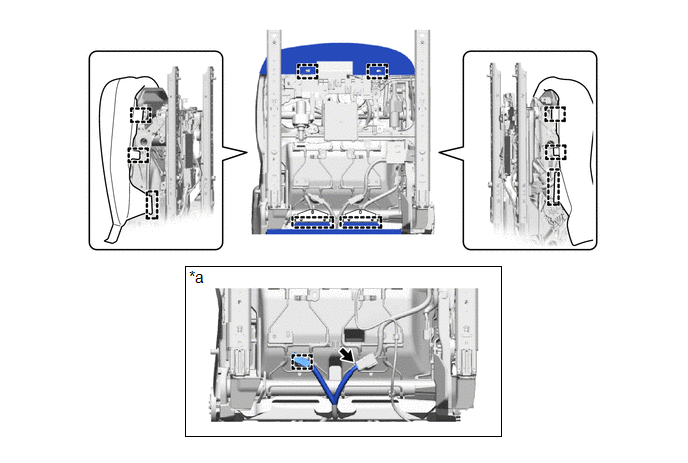

26. DEPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE

*a

Avec système de siège climatisé

-

-

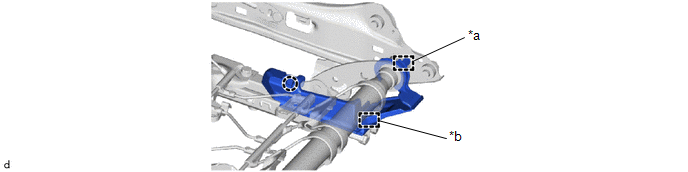

27. DEPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE DROIT

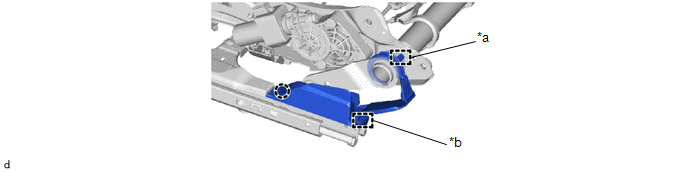

28. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

*a

Crochet

*b

Guide

29. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

*a

Crochet

*b

Guide

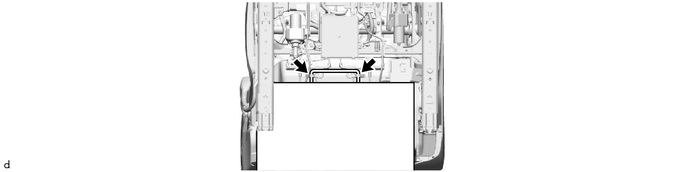

30. DEPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT

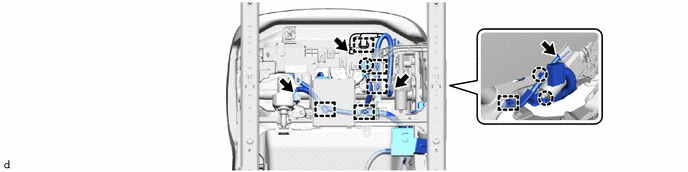

31. DEPOSER LE CABLE DE SIEGE AVANT

CONSEIL:

Comme le schéma présente un exemple, les détails réels peuvent différer.

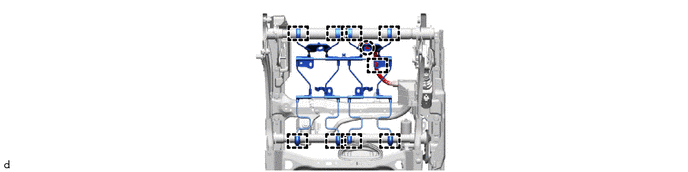

32. DEPOSER LE CABLE DE SIEGE AVANT GAUCHE

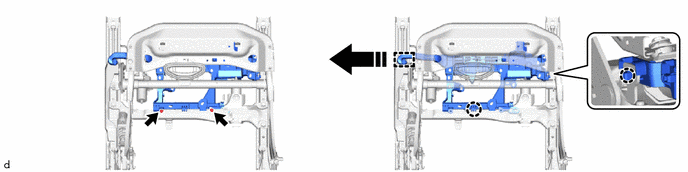

33. DEPOSER LE SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT

Déposer dans ce sens

-

-

34. DEPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE (avec système de chauffage de siège)

Cliquer ici

35. DEPOSER L'ENSEMBLE DE SOUFFLANTE DE CLIMATISATION D'ASSISE DE SIEGE (avec système de siège climatisé)

Cliquer ici

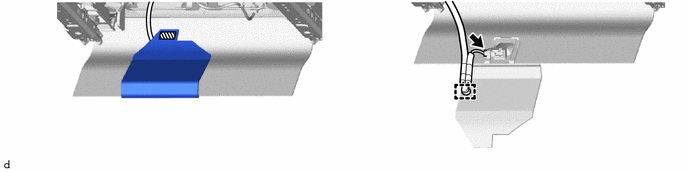

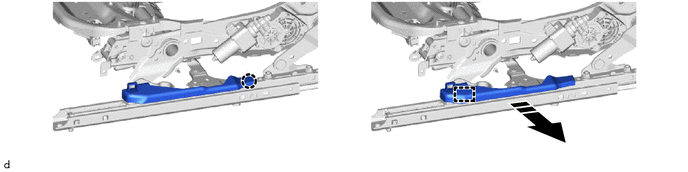

36. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT

Déposer dans ce sens

-

-

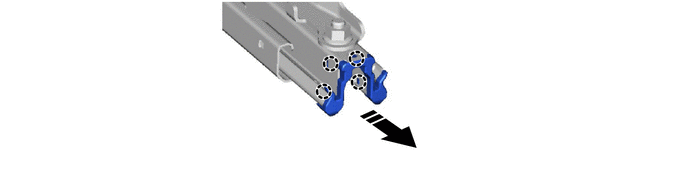

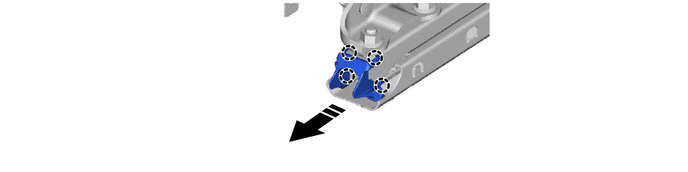

37. DEPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE

Déposer dans ce sens

-

-

38. DEPOSER LE CACHE DE GLISSIERE DE SIEGE SUPERIEUR ARRIERE

39. DEPOSER LE MOTEUR DE REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

Cliquer ici

40. DEPOSER LE MOTEUR DE REGLAGE D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

Cliquer ici
