DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à utiliser du produit adhésif pour vitre de pare-brise d'origine Toyota (type module élevé) ou un produit équivalent.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

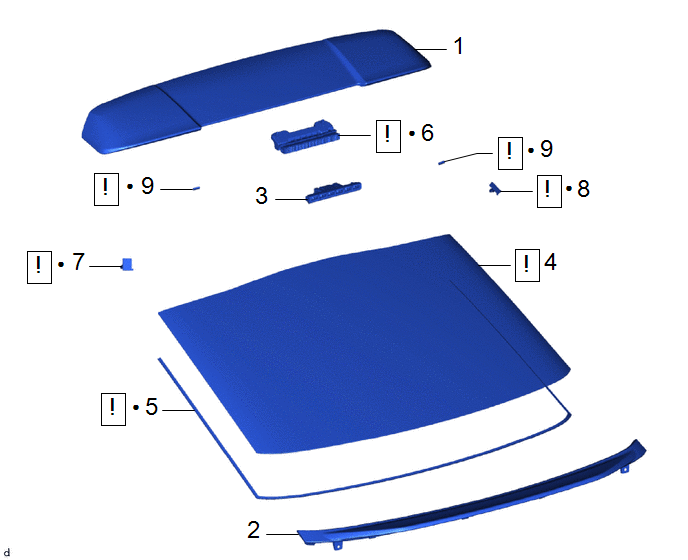

PIECES CONSTITUTIVES (DEPOSE)
Procédure | N° de référence | ||||
---|---|---|---|---|---|
1 | SOUS-ENSEMBLE DE SPOILER ARRIERE |
76085 | - |
- | - |
2 | GARNISSAGE EXTERIEUR DE PORTE DE COFFRE N° 2 |
76812B | - |
- | - |
3 | ENSEMBLE DE FEU DE STOP SURELEVE |
81570 | - |
- | - |
4 | SOUS-ENSEMBLE DE VITRE DE PORTE DE COFFRE |
68131 |
|
- | - |
5 | MOULURE INFERIEURE EXTERIEURE DE LUNETTE ARRIERE |
75575D |
|
- | - |
6 | CACHE DE FEU STOP SURELEVE |
81977 |
|
- | - |
7 | ENTRETOISE DE VITRE DE LUNETTE ARRIERE N° 2 |
64819B |
|
- | - |
8 | ENTRETOISE DE VITRE DE LUNETTE ARRIERE N° 1 |
64818B |
|
- | - |
9 | ENTRETOISE DE VITRE DE PORTE DE COFFRE |
62785F |
|
- | - |
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE SPOILER ARRIERE
Cliquer ici
2. DEPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE N° 2
Cliquer ici
3. DEPOSER L'ENSEMBLE DE FEU DE STOP SURELEVE
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE DE COFFRE

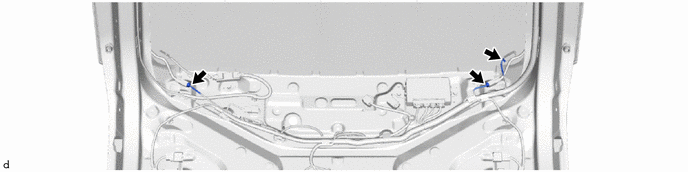

(1) Débrancher les 3 connecteurs.

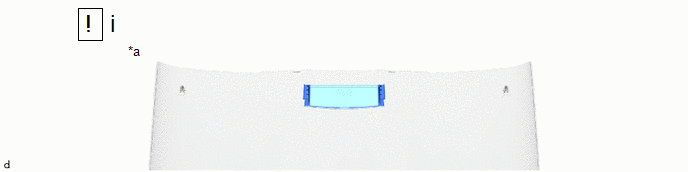

*a | Repère d'alignement |
- | - |

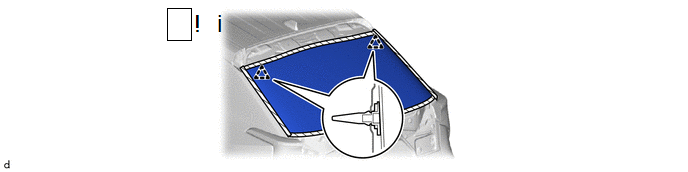

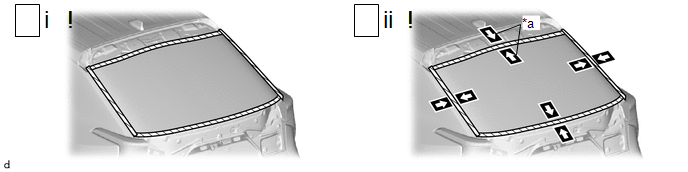

(1) Appliquer du ruban adhésif de protection sur la zone autour de la position de pose du sous-ensemble de vitre de porte de coffre sur la carrosserie du véhicule afin d'éviter de la rayer comme indiqué sur le schéma.
(2) Tracer des repères d'alignement sur le sous-ensemble de vitre de porte de coffre et la carrosserie du véhicule aux endroits indiqués sur le schéma.
CONSEIL:
Les repères d'alignement ne sont pas nécessaires si le sous-ensemble de vitre de porte de coffre ne va pas être réutilisé.

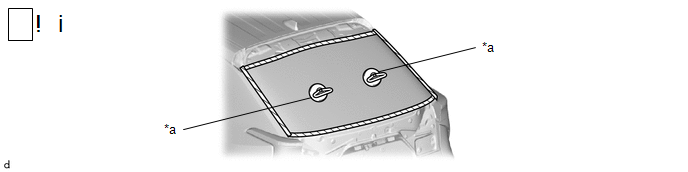

*a | Ventouse |
- | - |
(1) Reposer les ventouses sur le sous-ensemble de vitre de porte de coffre.

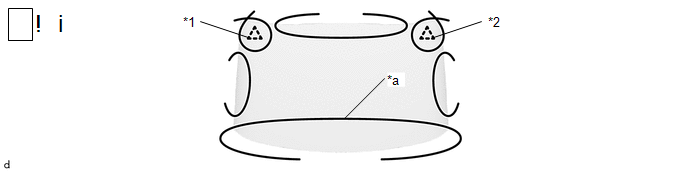

*1 | Entretoise de lunette arrière n° 1 |
*2 | Entretoise de lunette arrière n° 2 |
*a | Corde de piano |
- | - |
(1) Découper l'adhésif en suivant la procédure ci-dessous.
1. De l'intérieur, introduire une corde de piano entre la carrosserie du véhicule et le sous-ensemble de vitre de porte de coffre.
2. Attacher les deux extrémités de la corde à des blocs de bois ou à des objets similaires pouvant servir de poignées.
3. Découper le ruban adhésif en faisant passer la corde de piano autour du sous-ensemble de vitre de porte de coffre.
REMARQUE:
(1) Déposer le sous-ensemble de vitre de porte de coffre en suivant la procédure ci-dessous.
1. A l'aide de ventouses, libérer l'entretoise de vitre de lunette arrière n° 1 et l'entretoise de vitre de lunette arrière n° 2 pour déposer le sous-ensemble de vitre de porte de coffre.
REMARQUE:
5. DEPOSER LA MOULURE EXTERIEURE INFERIEURE DE LUNETTE ARRIERE
*a | Côté arrière du sous-ensemble de vitre de porte de coffre |
- | - |
(1) En cas de réutilisation du sous-ensemble de vitre de coffre:
1. A l'aide d'un grattoir, déposer la moulure inférieure extérieure de lunette arrière.
REMARQUE:
6. DEPOSER LE CACHE DE FEU STOP SURELEVE

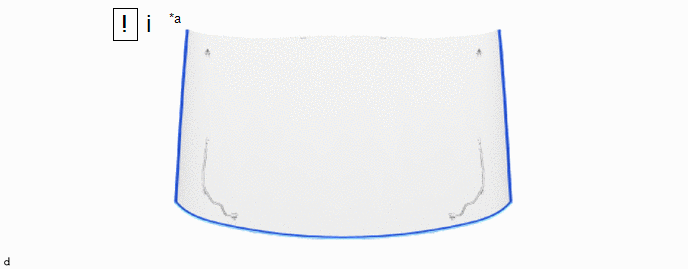

*a | Côté arrière du sous-ensemble de vitre de porte de coffre |
- | - |
(1) En cas de réutilisation du sous-ensemble de vitre de coffre:
1. A l'aide d'un grattoir, déposer le cache de feu stop surélevé.
REMARQUE:
7. DEPOSER L'ENTRETOISE DE VITRE DE LUNETTE ARRIERE N° 2

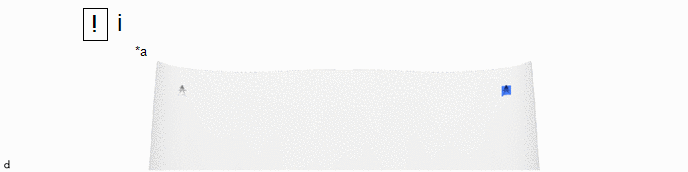

*a | Côté arrière du sous-ensemble de vitre de porte de coffre |
- | - |
(1) En cas de réutilisation du sous-ensemble de vitre de coffre:
1. A l'aide d'un grattoir, déposer l'entretoise de vitre de lunette arrière n° 2.
REMARQUE:
8. DEPOSER L'ENTRETOISE DE VITRE DE LUNETTE ARRIERE N° 1
(a) Procéder de la même manière que pour l'entretoise de vitre de lunette arrière n° 2.
9. DEPOSER L'ENTRETOISE DE VITRE DE PORTE DE COFFRE
*a | Côté arrière du sous-ensemble de vitre de porte de coffre |
- | - |
(1) En cas de réutilisation du sous-ensemble de vitre de coffre:
1. A l'aide d'un grattoir, déposer les 2 entretoises de vitre de porte de coffre.
REMARQUE:
