DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de moteur de lève-vitre électrique sont indiquées ci-dessous.
Procédures nécessaires après remplacement/dépose/repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Initialiser le système de commande de lève-vitre électrique |
|
|
CONSEIL:
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Système de feux de route adaptatifs |
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

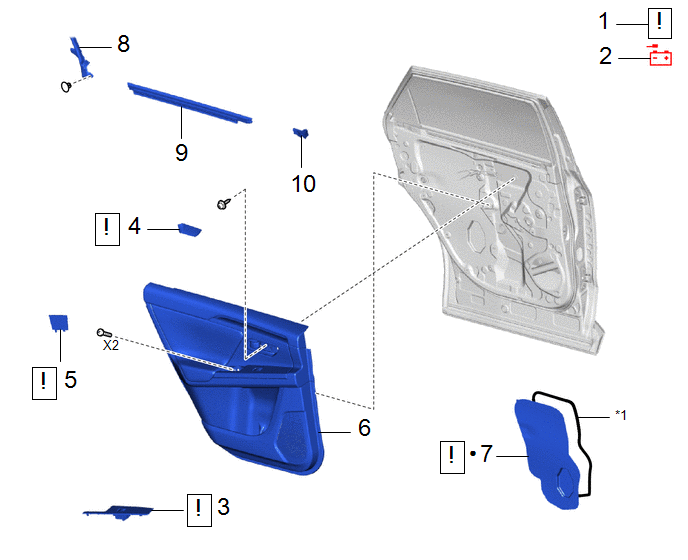

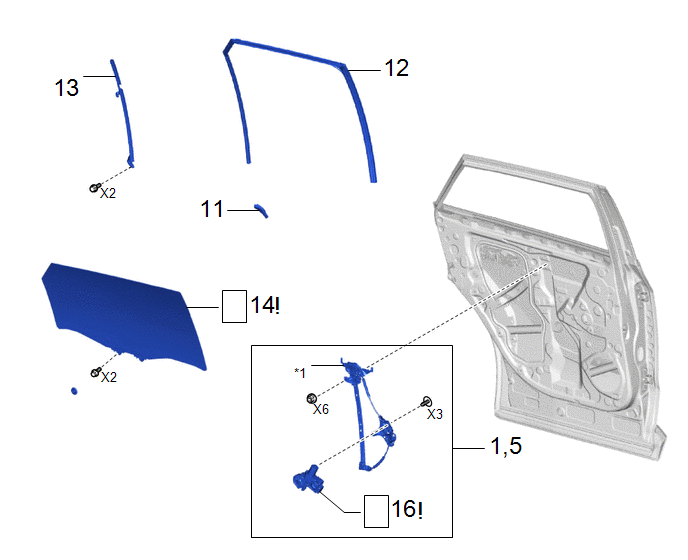

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
3 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
- |
|
- | - |
|
4 | GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE |
69278C |
|
- | - |
|
5 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
67841B |
|
- | - |
|
6 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
67604 | - |
- | - |
|
7 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
67842E |
|
- | - |
|
8 | BOURRELET DE PORTE ARRIERE |
67872 | - |
- | - |
|
9 | BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE |
68174A | - |
- | - |
|
10 | JOINT DE CEINTURE AVANT DE PORTE ARRIERE |
68197A | - |
- | - |
|
*1 | RUBAN ADHESIF EN BUTYLE |
- | - |
|
● | Pièce non réutilisable |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
11 | GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE |
67674A | - |
- | - |
|
12 | COULISSEAU DE VITRE DE PORTE ARRIERE |
68152C | - |
- | - |
|
13 | SOUS-ENSEMBLE DE BARRE DE SEPARATION DE VITRE DE PORTE ARRIERE |
67408E | - |
- | - |
|
14 | SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE |
68104 |
|
- | - |
|
1,5 | SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE |
- | - |
- | - |
|
16 | ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE |
85710F |
|
- | - |
|
*1 | SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE |
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie auxiliaire.
Cliquer ici .gif)
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE
|
|
Cliquer ici |
4. DEPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE
|
|
Cliquer ici |
5. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
|
|
Cliquer ici |
6. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE
Cliquer ici
7. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
|
|
Cliquer ici |
8. DETACHER LE BOURRELET DE PORTE ARRIERE
Cliquer ici
9. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE
Cliquer ici
10. DEPOSER LE JOINT DE CEINTURE AVANT DE PORTE ARRIERE
Cliquer ici
11. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE
Cliquer ici
12. DEPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE
Cliquer ici
13. DEPOSER LE SOUS-ENSEMBLE DE BARRE DE SEPARATION DE VITRE DE PORTE ARRIERE
Cliquer ici
14. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE
|
|
Cliquer ici |
15. DEPOSER LE SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE
Cliquer ici
16. DEPOSER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE

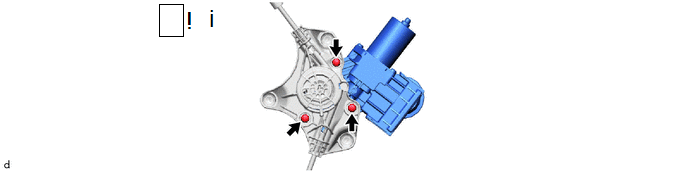

(1) A l'aide d'une clé à douille "TORX" T25, déposer les 3 vis et l'ensemble de moteur de lève-vitre électrique arrière du sous-ensemble de lève-vitre de porte arrière.
VerificationDepose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
