Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (DEPOSE)

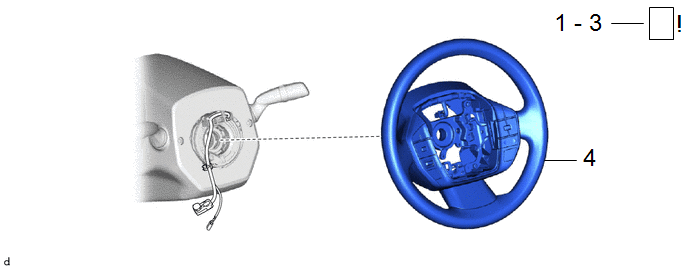

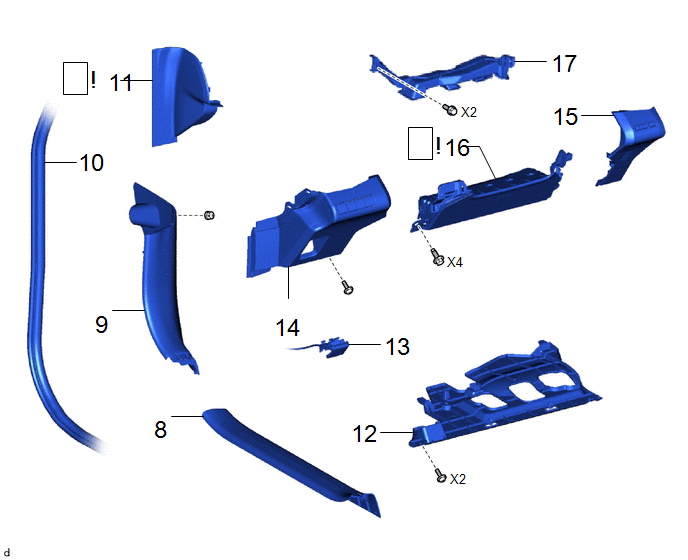

Procédure

N° de référence

1

MESURES DE PRECAUTION

-

-

-

2

ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE

-

-

-

3

CHANGER LA POSITION DE LA COLONNE DE DIRECTION

-

-

-

4

ENSEMBLE DE VOLANT

45100

-

-

-

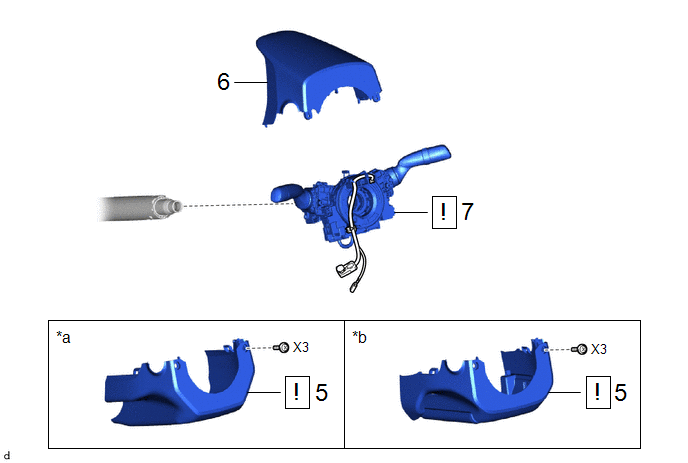

Procédure

N° de référence

5

CACHE INFERIEUR DE COLONNE DE DIRECTION

45287

-

-

6

CACHE SUPERIEUR DE COLONNE DE DIRECTION

45286B

-

-

-

7

ENSEMBLE DE CONTACTEUR DES CLIGNOTANTS AVEC SOUS-ENSEMBLE DE CABLE EN SPIRALE

-

-

-

*a

Sans chauffage radiant

*b

Avec chauffage radiant

Procédure

N° de référence

8

PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

67914B

-

-

-

9

SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE

62112A

-

-

-

10

BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE

62312B

-

-

-

11

PANNEAU LATERAL DE TABLEAU DE BORD N° 2

55318F

-

-

12

SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

55606

-

-

-

13

SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE SERRURE DE CAPOT

53601

-

-

-

14

SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD

55046A

-

-

-

1,5

SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD

55045

-

-

-

16

ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1

73900

-

-

17

SOUS-ENSEMBLE DE CONDUITE D'AIR N° 3

87201F

-

-

-

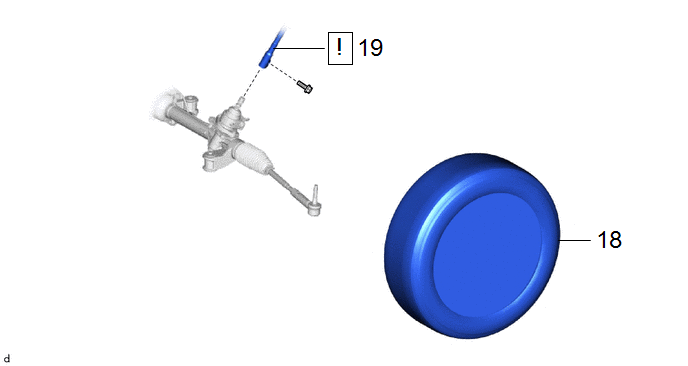

Procédure

N° de référence

18

ROUE AVANT GAUCHE

-

-

-

-

19

DEBRANCHER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION

45220

-

-

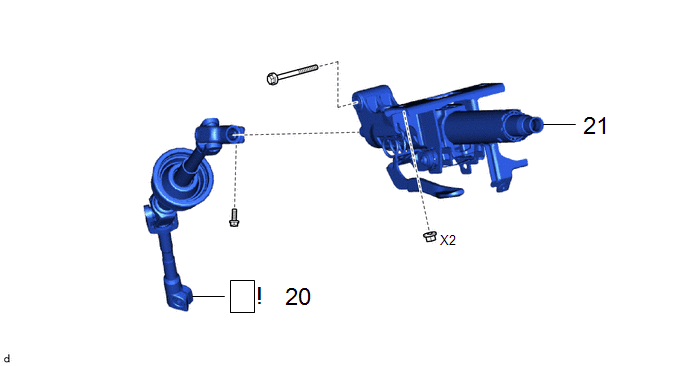

Procédure

Désignation de la pièce

20

DEPOSER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION

45220

-

-

21

ENSEMBLE DE COLONNE DE DIRECTION

45250

-

-

-

PROCÉDURE

1. MESURES DE PRECAUTION

Cliquer ici

2. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE

(1) Orienter les roues avant dans l'axe du véhicule.

3. CHANGER LA POSITION DE LA COLONNE DE DIRECTION

Relâcher

Bas

Etendre

Verrouiller

(1) Relâcher le levier de réglage d'inclinaison et de profondeur.

(2) Abaisser complètement l'ensemble inférieur de colonne de direction.

(3) Déployer complètement l'ensemble de colonne de direction.

(4) Verrouiller le levier de réglage d'inclinaison et de profondeur.

4. DEPOSER L'ENSEMBLE DE VOLANT

Cliquer ici

5. DEPOSER LE CACHE INFERIEUR DE COLONNE DE DIRECTION

REMARQUE:

Si le cache inférieur de colonne de direction n'est pas déposé dans l'ordre prescrit, les pièces peuvent se casser.

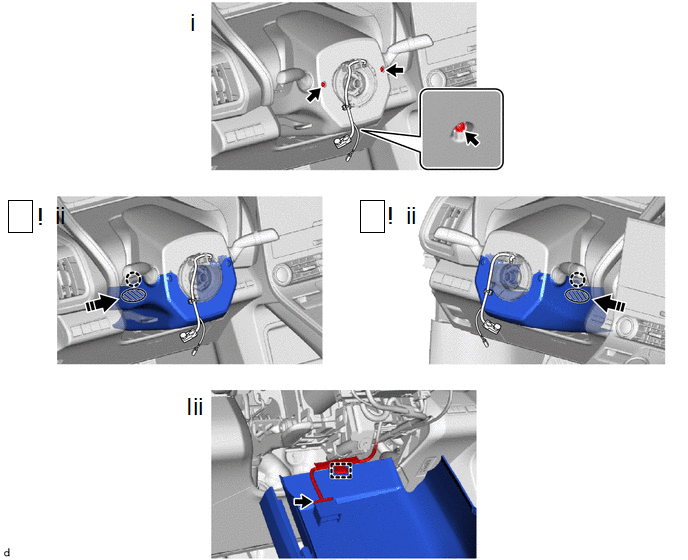

(a) Sans chauffage radiant:

Zone de Pression

Pousser dans ce sens

(1) Déposer les 3 vis.

(2) Tout en appuyant sur la zone de pression indiquée sur le schéma afin de libérer les 2 griffes, tirer légèrement le cache inférieur de colonne de direction.

(3) Avec faisceau de câbles:

1. Débrancher le connecteur et libérer l'attache du cache inférieur de colonne de direction.

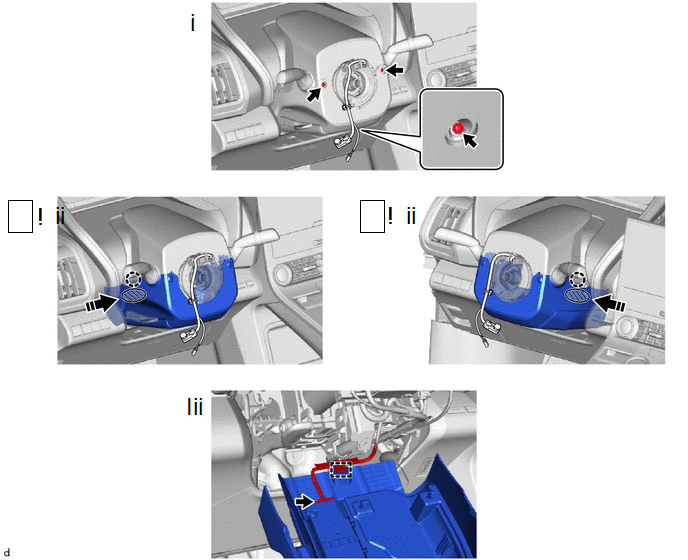

(b) Avec chauffage radiant:

Zone de Pression

Pousser dans ce sens

(1) Déposer les 3 vis.

(2) Tout en appuyant sur la zone de pression indiquée sur le schéma afin de libérer les 2 griffes, tirer légèrement le cache inférieur de colonne de direction.

(3) Débrancher le connecteur et libérer l'attache du cache inférieur de colonne de direction.

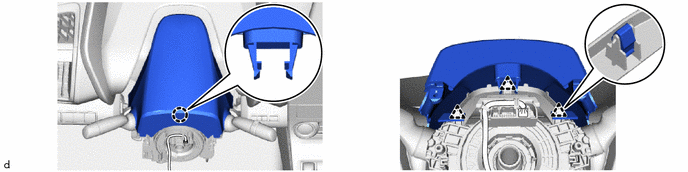

6. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION

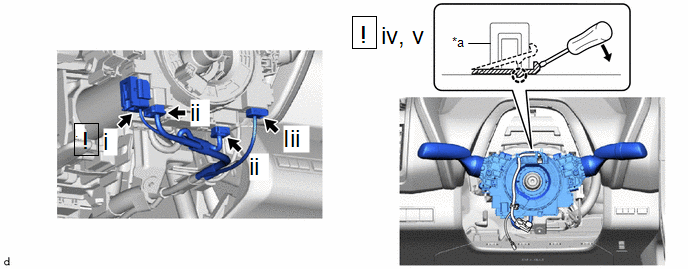

7. DEPOSER L'ENSEMBLE DE CONTACTEUR DES CLIGNOTANTS AVEC SOUS-ENSEMBLE DE CABLE EN SPIRALE

REMARQUE:

  • Ne pas déposer/reposer le sous-ensemble de câble en spirale avec capteur lorsque la batterie auxiliaire est branchée et que le contacteur d'allumage est en position ON.
  • Ne pas faire tourner le sous-ensemble de câble en spirale avec capteur sans l'ensemble de volant posé lorsque la batterie auxiliaire est branchée et que le contacteur d'allumage est en position ON.
  • Veiller à ce que l'ensemble de volant soit reposé et dans l'axe du véhicule lors de la vérification du capteur d'angle de braquage.

*a

Attache

-

-

(1) Débrancher le connecteur d'airbag.

REMARQUE:

Lors du débranchement d'un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

(2) débrancher les 2 connecteurs.

(3) Avec chauffage de direction:

1. Débrancher le connecteur.

(4) A l'aide d'une pince, étirer l'attache.

(5) Tout en maintenant l'attache étirée, soulever la pince en utilisant un tournevis pour la libérer, puis déposer l'ensemble de contacteur des clignotants avec le sous-ensemble de câble en spirale de l'ensemble de colonne de direction.

8. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

Cliquer ici

9. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE

Cliquer ici

10. DETACHER LE BOURRELET DE PORTE AVANT GAUCHE

Cliquer ici

11. DEPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 2

Cliquer ici

12. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

Cliquer ici

13. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT

Cliquer ici

14. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD

Cliquer ici

15. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD

Cliquer ici

16. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1

Cliquer ici

17. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 3

Cliquer ici

18. DEPOSER LA ROUE AVANT GAUCHE

Cliquer ici

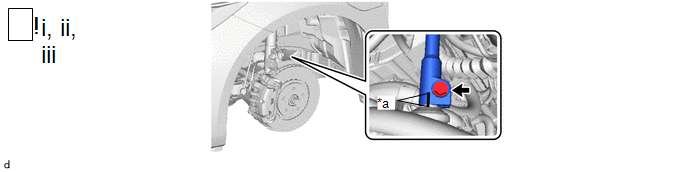

19. DEBRANCHER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION

*a

Repère d'alignement

-

-

(1) Déposer le boulon et faire coulisser l'ensemble d'arbre intermédiaire de direction.

REMARQUE:

Brancher l'ensemble d'arbre intermédiaire de direction sur l'ensemble de mécanisme de direction assistée à crémaillère.

(2) Placer des repères d'alignement sur l'ensemble d'arbre intermédiaire de direction et sur l'ensemble de mécanisme de direction assistée.

(3) Brancher l'ensemble d'arbre intermédiaire de direction sur l'ensemble de mécanisme de direction assistée à crémaillère.

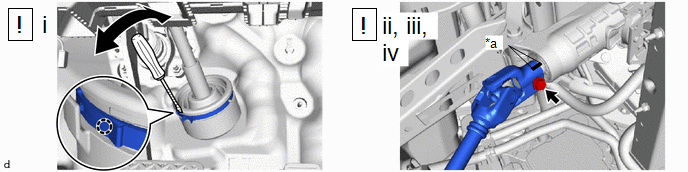

20. DEPOSER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION

*a

Repère d'alignement

-

-

(1) A l'aide d'un tournevis, desserrer l'attache comme indiqué sur le schéma.

(2) Déposer le boulon et faire coulisser l'ensemble d'arbre intermédiaire de direction.

REMARQUE:

Ne pas déposer l'ensemble d'arbre intermédiaire de direction de l'ensemble de colonne de direction.

(3) Placer des repères d'alignement sur l'ensemble d'arbre intermédiaire de direction et sur l'ensemble de colonne de direction.

(4) Déposer l'ensemble d'arbre intermédiaire de direction de l'ensemble de colonne de direction.

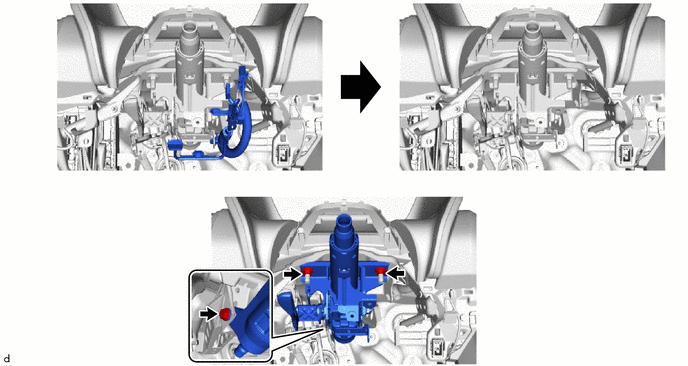

21. DEPOSER L'ENSEMBLE DE COLONNE DE DIRECTION

CONSEIL:

Comme le schéma présente un exemple, les détails réels peuvent différer.

Ensemble De Colonne De Direction
...
