DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de serrure de porte avant, sont indiquées ci-dessous.

CONSEIL:

Lorsque le câble est débranché/rebranché de la borne de batterie, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédures à exécuter	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédures à exécuter	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
  Système de climatisation	Une fois que l'interrupteur d'allumage est mis en position ON, la position standard du servomoteur et du détendeur est reconnue.	-

CONSEIL:

• Utiliser la même procédure pour le côté gauche et pour le côté droit.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

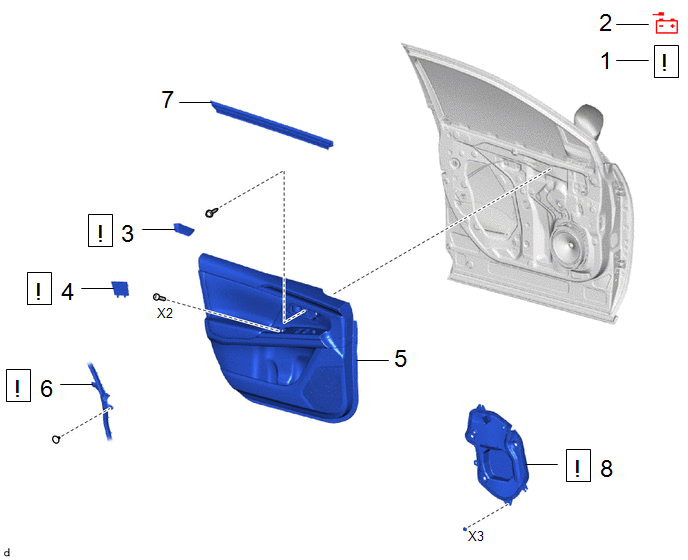

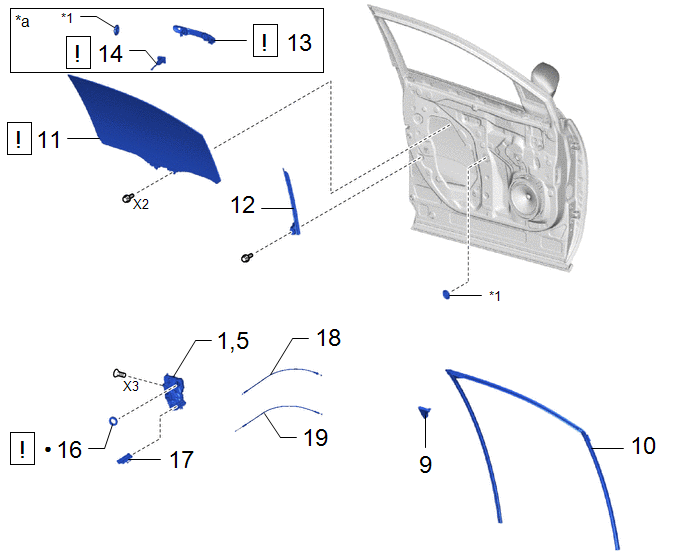

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	CABLE DE LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE	-	-	-	-
3	GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT	69278B		-	-
4	CACHE D'ORIFICE DE VISITE DE PORTE AVANT N° 2	67832A		-	-
5	SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT	67602	-	-	-
6	BOURRELET DE PORTE AVANT	67862		-	-
7	BOURRELET INTERIEUR DE VITRE DE PORTE AVANT	68172A	-	-	-
8	CACHE D'ORIFICE DE VISITE DE PORTE AVANT	67832		-	-

Procédure		N° de référence
9	GARNISSAGE D'ENCADREMENT DE PORTE	67664C	-	-	-
10	COULISSEAU DE VITRE DE PORTE AVANT	68151D	-	-	-
11	SOUS-ENSEMBLE DE VITRE DE PORTE AVANT	68102		-	-
12	SOUS-ENSEMBLE DE CADRE INFERIEUR ARRIERE DE PORTE AVANT	67404F	-	-	-
13	ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT	69220		-	-
14	ENSEMBLE DE BARILLET DE SERRURE DE PORTE AVANT	-		-	-
1,5	ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR	69040A	-	-	-
16	JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE	69318C		-	-
17	SOUS-ENSEMBLE DE CACHE DE SERRURE DE PORTE AVANT	69036A	-	-	-
18	CABLE DE VERROUILLAGE CENTRALISE DES PORTES A DISTANCE AVANT DE LEVIER D'OUVERTURE	69720D	-	-	-
19	CABLE DE VERROUILLAGE DE BOUTON DE VERROUILLAGE ET DE DEVERROUILLAGE INTERIEUR DE PORTE AVANT	69760B	-	-	-

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION: Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS. REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie.

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

3. DEPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT

Cliquer ici

4. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT N° 2

Cliquer ici

5. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

Cliquer ici

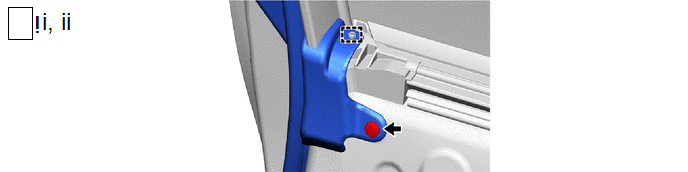

6. DETACHER LE BOURRELET DE PORTE AVANT

(1) Déposer la pince.

(2) Libérer le guide pour débrancher la zone de bourrelet de porte avant comme indiqué sur le schéma.

7. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT

Cliquer ici

8. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

Cliquer ici

9. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE

Cliquer ici

10. DEPOSER LE COULISSEAU DE VITRE DE PORTE AVANT

Cliquer ici

11. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

Cliquer ici

12. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE PORTE AVANT

Cliquer ici

13. DEPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour côté conducteur)

Cliquer ici

14. DEPOSER L'ENSEMBLE DE BARILLET DE SERRURE DE PORTE AVANT (pour côté conducteur)

Cliquer ici

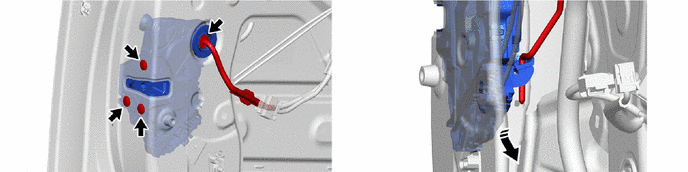

15. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR

Déposer dans ce sens

-

-

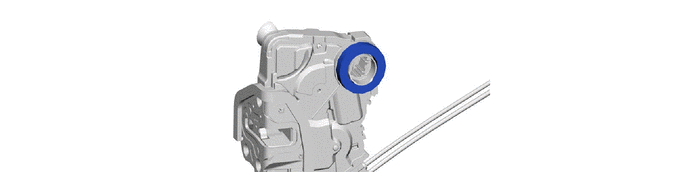

16. DEPOSER LE JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE

REMARQUE: En cas de réutilisation d'un ensemble de serrure de porte avant avec moteur ayant été déposé, remplacer le joint du faisceau de câbles de serrure de porte par un élément neuf.

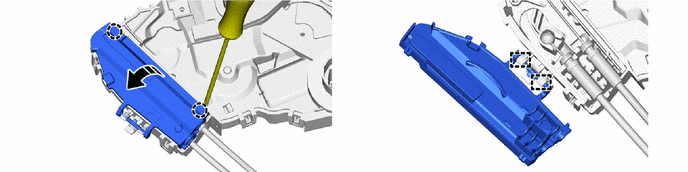

17. DEPOSER LE SOUS-ENSEMBLE DE CACHE DE SERRURE DE PORTE AVANT

Déposer dans ce sens

-

-

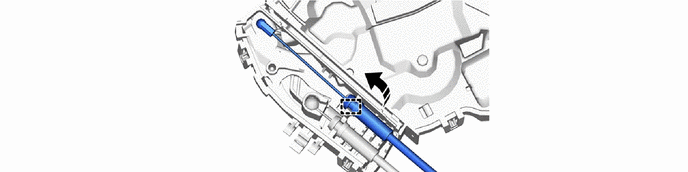

18. DEPOSER LE CABLE DE COMMANDE A DISTANCE DE LEVIER DE DISPOSITIF D'OUVERTURE DE SERRURE DE PORTE AVANT

Déposer dans ce sens

-

-

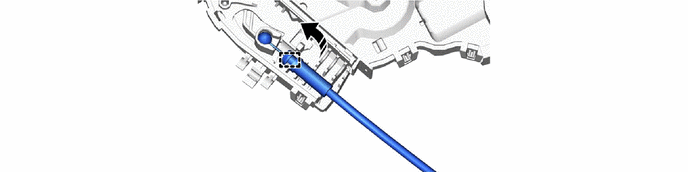

19. DEPOSER LE CABLE DE VERROUILLAGE DE BOUTON DE VERROUILLAGE/DEVERROUILLAGE INTERIEUR DE PORTE AVANT

Déposer dans ce sens

-

-
