DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de la clé électronique et de l'ECU de détection de pression des pneus et du récepteur sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| ECU de détection de pression des pneus et récepteur (clé électronique et ensemble de récepteur TPMS) |
| Système de détection de pression des pneus |
Se référer aux procédures nécessaires lors du remplacement des pièces (pour système de détection de pression des pneus), tableau ci-dessous |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

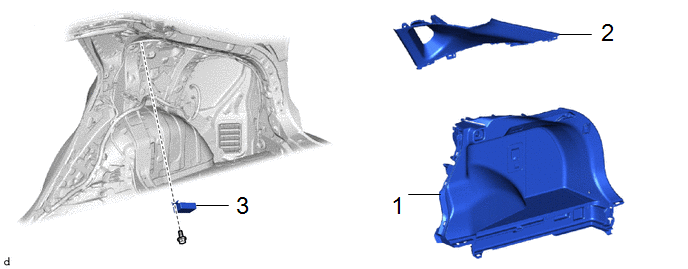

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE DROIT |
64730B | - |
- | - |
|
2 | ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DE TOIT DROIT |
62470A | - |
- | - |
|
3 | ECU DE CLE ELECTRONIQUE ET DE DETECTION DE PRESSION DES PNEUS ET AVEC RECEPTEUR |
897B0A | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL DROIT DE GARNISSAGE DU COFFRE
Cliquer ici .gif)
2. DEPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT
(a) Procéder de la même manière que pour le côté gauche.
Cliquer ici

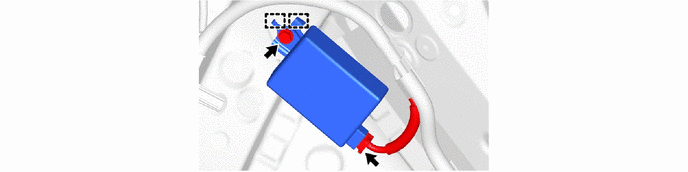

3. DEPOSER L'ECU DE DETECTION DE PRESSION DES PNEUS ET DE CLE ELECTRIQUE ET RECEPTEUR
PoseDepose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Ce véhicule est équipé de circuits à haute tension standardisés avec des connecteurs et des câbles de couleur orange, il faut donc suivre les instructions fournies dans ce manuel afin de réaliser les opérations correctement.
...
Bornes De L'ecu
BORNES DE L'ECU VERIFIER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) ET L'ENSEMBLE DE BOITE DE DISTRIBUTION D'ENERGIE
*a ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) avec 3 connecteurs
- -
*1 Ensemble de boîtier d ...
Verification
VERIFICATION PROCÉDURE 1. VERIFIER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE GAUCHE
(a) Vérifier le fonctionnement.
(1) Brancher un câble positif (+) de la batterie auxiliaire sur la borne H9-2 (B) du connecteur.
REMARQUE: Ne pas brancher de câble positif (+) de la batterie auxili ...
