Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble d'ECU d'airbag sont indiquées ci-dessous.

REMARQUE:

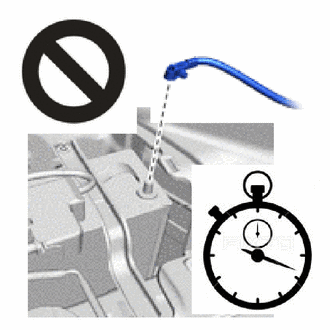

Après avoir mis le contacteur d'allumage en position OFF, l'ensemble d'autoradio et d'affichage enregistre les différents types de mémoire et de réglages. Ainsi, veiller à attendre 120 secondes minimum après la mise en position OFF du contacteur d'allumage avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	CABLE DE LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE	-	-	-	-
3	DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE	-	-	-	-
4	DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT	-	-	-	-

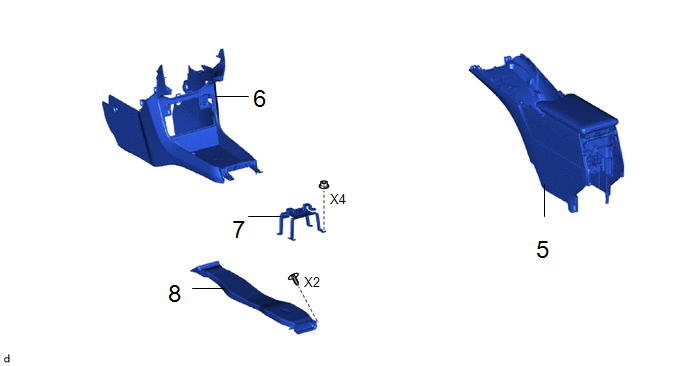

Procédure		N° de référence
5	BOITIER DE CONSOLE AVANT	-	-	-	-
6	ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE	-	-	-	-
7	SUPPORT DE CONSOLE	-	-	-	-
8	CONDUITE DE BOITIER DE CONSOLE N° 1	58861B	-	-	-

Procédure		N° de référence
9	CONDUITE D'AIR ARRIERE N° 3	87212G		-	-
10	CONDUITE D'AIR ARRIERE N° 2	87212F	-	-	-
11	CONDUITE D'AIR ARRIERE N° 1	87212	-	-	-

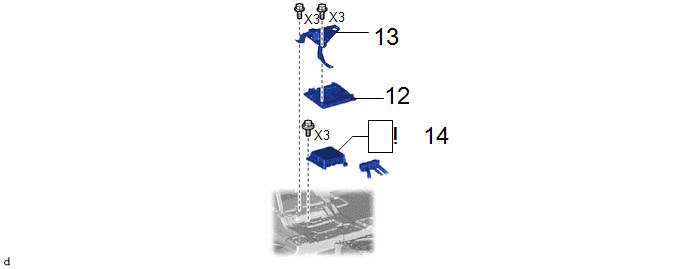

Procédure		N° de référence
12	ORDINATEUR D'AIDE AU STATIONNEMENT	86792C	-	-	-
13	SUPPORT DE FIXATION DE BOITIER DE CONSOLE	58995A	-	-	-
14	ENSEMBLE D'ECU D'AIRBAG	89170A		-	-

PROCÉDURE

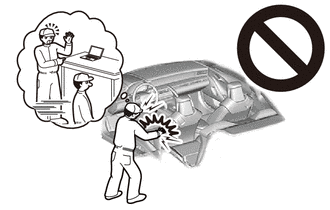

1. MESURES DE PRECAUTION

ATTENTION: Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien. Cliquer ici REMARQUE: Une fois le contact coupé, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire peut être requis. Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

3. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE

• Pour siège à réglage manuel

  Cliquer ici

• Pour siège à réglage électrique

  Cliquer ici

4. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT

Procéder de la même manière que pour le côté gauche.

Cliquer ici

5. DEPOSER LE BOITIER DE CONSOLE AVANT

Cliquer ici

6. DEPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE

Cliquer ici

7. DEPOSER LE SUPPORT DE CONSOLE

Cliquer ici

8. DEPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1

Cliquer ici

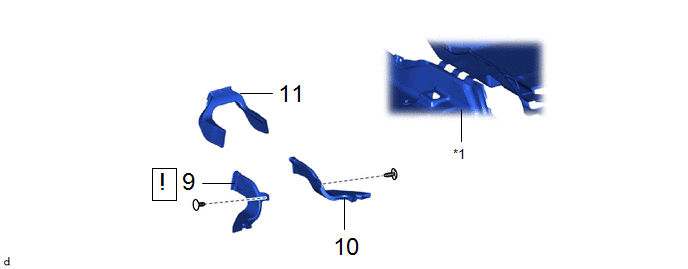

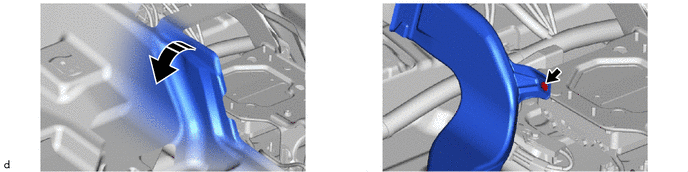

9. DEBRANCHER LA CONDUITE D'AIR ARRIERE N° 3

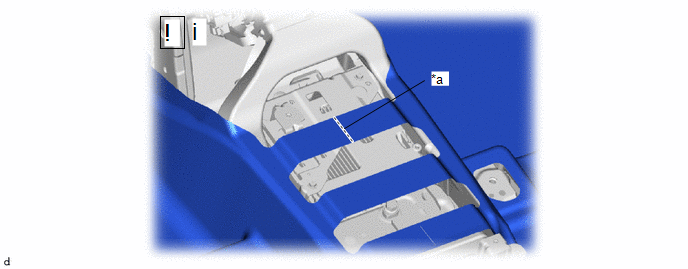

(1) Découper la partie fendue de l'ensemble de moquette avant.

REMARQUE:

Ne pas tirer fermement sur la partie fendue de l'ensemble de moquette avant pour ne pas l'endommager.

CONSEIL:

Lors de la repose de l'ensemble de boîtier de compartiment de console, le monter de sorte que le tapis coupé ne dépasse pas.

Déplacer dans ce sens

-

-

10. DEBRANCHER LA CONDUITE D'AIR ARRIERE N° 2

(a) Procéder de la même manière que pour la conduite d'air arrière n° 3.

11. DEPOSER LA CONDUITE D'AIR ARRIERE N° 1

Cliquer ici

12. DEPOSER L'ECU D'AIDE AU STATIONNEMENT

Cliquer ici

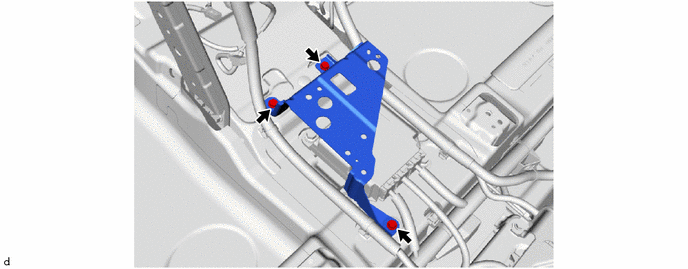

13. DEPOSER LE SUPPORT DE FIXATION DE BOITIER DE CONSOLE N° 1

14. DEPOSER L'ENSEMBLE D'ECU D'AIRBAG

ATTENTION: Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS. Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

(1) S'assurer que le contacteur d'allumage est en position OFF.

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

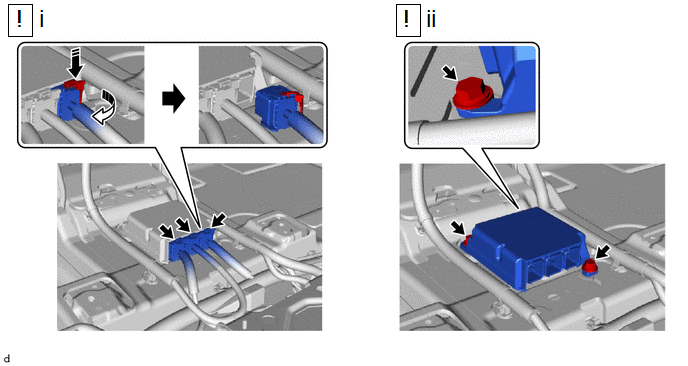

Pousser le verrouillage de connecteur

Tirer le levier de verrouillage

(1) Retirer chaque connecteur avec son verrouillage de connecteur enfoncé pour débrancher les 3 connecteurs.

REMARQUE:

En débranchant un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

(2) Déposer les 3 boulons et l'ensemble d'ECU d'airbag.

REMARQUE:

Si l'ensemble d'ECU d'airbag a subi une chute ou si le boîtier ou le connecteur présentent des fissures, des entailles ou d'autres défauts, remplacer l'ensemble d'ECU d'airbag par un élément neuf.
