Toyota bZ4X - Manuel de réparation (2021-2024): Contacteur D'eclairage De Seuil De Porte De Coffre

Toyota bZ4X - Manuel de réparation (2021-2024) / Habitacle du véhicule / Eclairage (int) / Contacteur D'eclairage De Seuil De Porte De Coffre

Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE DE COFFRE (ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE DE SEUIL) (sans porte de coffre électrique)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(Q8) Cliquer sur Location & Routing(Q8) Cliquer sur Connector(Q8) Cliquer sur Connector(Q8)

Branchement du tester

Condition

Condition spécifiée

Q8-3 (D+) - Q8-2 (ACT-)

Verrouiller

10 kΩ ou plus

Q8-3 (D+) - Q8-2 (ACT-)

Déverrouiller

En dessous de 1 Ω

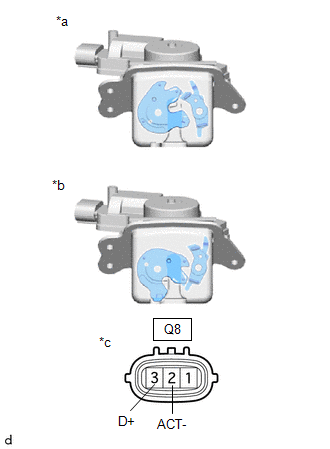

*a

Verrouiller

*b

Déverrouiller

*c

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de contacteur d'éclairage de seuil de porte de coffre (ensemble de serrure de porte de coffre avec contacteur d'éclairage d'accueil))

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'éclairage de seuil de porte de coffre (ensemble de serrure de porte de coffre avec contacteur d'éclairage d'accueil).

2. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE DE COFFRE (ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE DE SEUIL) (avec porte de coffre électrique)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(Q11) Cliquer sur Location & Routing(Q11) Cliquer sur Connector(Q11) Cliquer sur Connector(Q11)

Branchement du tester

Condition

Condition spécifiée

Q11-4 (CTY) - Q11-1 (E)

Position ouverte

En dessous de 1 Ω

Q11-4 (CTY) - Q11-1 (E)

Position de semi-verrouillage

En dessous de 1 Ω

Q11-4 (CTY) - Q11-1 (E)

Position de semi-verrouillage → position de verrouillage complet

En dessous de 1 Ω → 10 kΩ ou plus

Q11-4 (CTY) - Q11-1 (E)

Position de verrouillage complet

10 kΩ ou plus

Q11-4 (CTY) - Q11-1 (E)

Position de surverrouillage

10 kΩ ou plus

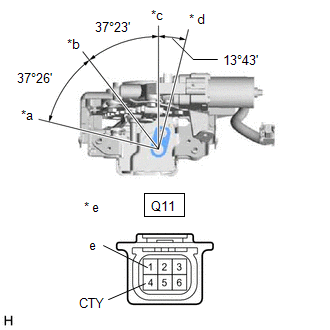

*a

Position ouverte

*b

Position de semi-verrouillage

*c

Position de verrouillage total

* d

Position de surverrouillage

* e

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de contacteur d'éclairage de seuil de porte de coffre (ensemble de serrure de porte de coffre avec contacteur d'éclairage d'accueil))

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'éclairage de seuil de porte de coffre (ensemble de serrure de porte de coffre avec contacteur d'éclairage d'accueil).
