DEPOSE
MESURE DE PRECAUTION/REMARQUE/CONSEIL

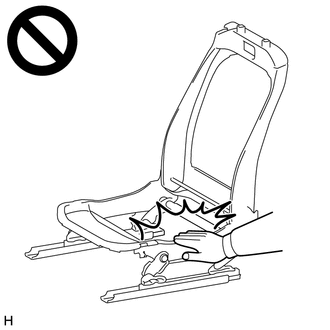

ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL

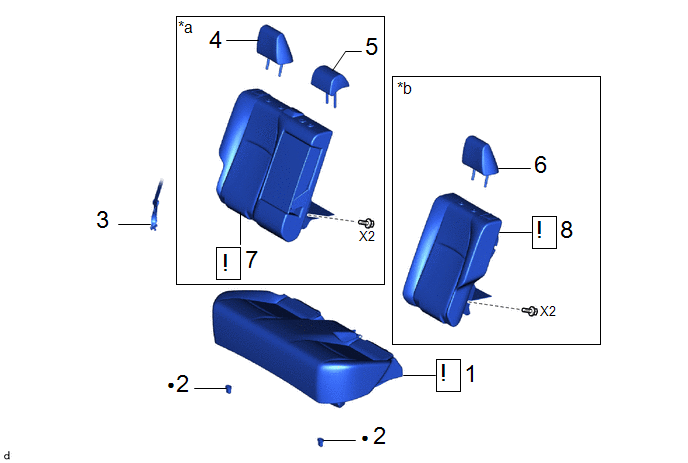

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE |
- |
|
- | - |
|
2 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
72693 | - |
- | - |
|
3 | ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE ARRIERE CENTRALE |
73350C | - |
- | - |
|
4 | ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE |
71940A | - |
- | - |
|
5 | ENSEMBLE D'APPUIE-TETE CENTRAL DE SIEGE ARRIERE |
71960B | - |
- | - |
|
6 | ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE |
71940A | - |
- | - |
|
7 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
- |
|
- | - |
|
8 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
- |
|
- | - |
|
*a | Pour côté droit |
*b | Pour côté gauche |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE

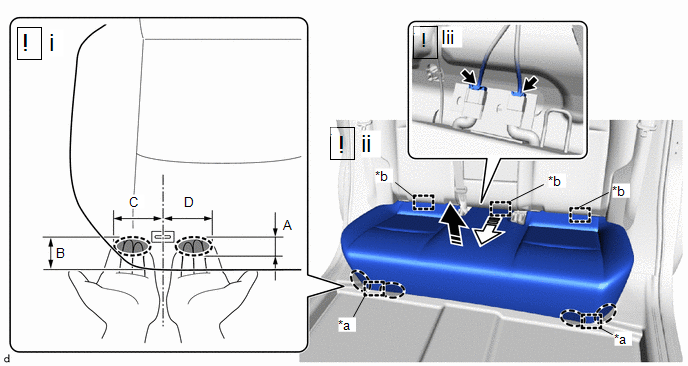

1. DEPOSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE
|
*a | Crochet d'armature d'assise de siège arrière (côté avant) | *b |
Crochet d'armature d'assise de siège arrière (côté arrière) |
.png) |
Placer les mains à cet endroit |
.png) |
Déposer dans ce sens (1) |
.png) |
Déposer dans ce sens (2) |
- | - |
(1) Soulever le bord avant de l'ensemble d'assise de siège arrière, comme indiqué sur le schéma, et libérer les 2 crochets d'armature d'assise de siège arrière à l'avant de l'ensemble d'assise de siège arrière des crochets de verrouillage d'assise de siège arrière.
Mesure standard:
|
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 50 mm (1,97 po) |
B | 65 mm (2,56 po) |
|
C | 100 mm (3,94 po) |
D | 85 mm (3,35 po) |
REMARQUE:
(2) Libérer le crochet d'armature d'assise de siège arrière à l'arrière de l'ensemble d'assise de siège arrière de type banquette, comme indiqué sur le schéma.
REMARQUE:
Veiller à ne pas endommager l'ensemble d'assise de siège arrière de type banquette, l'extérieur de la carrosserie ou les pièces intérieures.
(3) Débrancher les connecteurs pour déposer l'ensemble d'assise de siège arrière de type banquette.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.

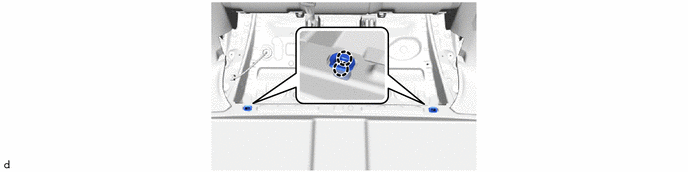

2. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

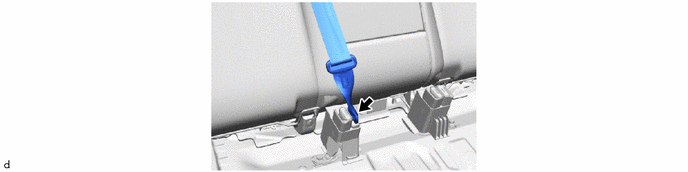

3. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE

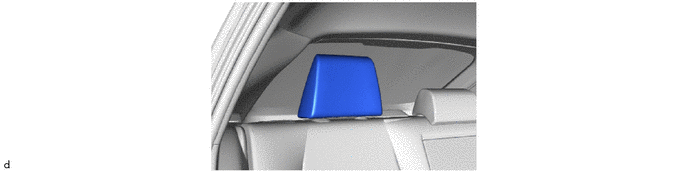

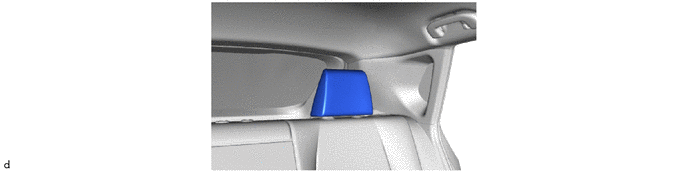

4. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté droit)

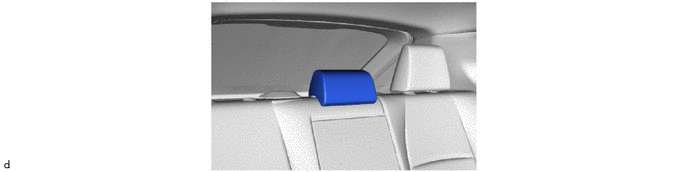

5. DEPOSER L'ENSEMBLE D'APPUIE-TETE CENTRAL DE SIEGE ARRIERE (pour côté droit)
6. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté gauche)

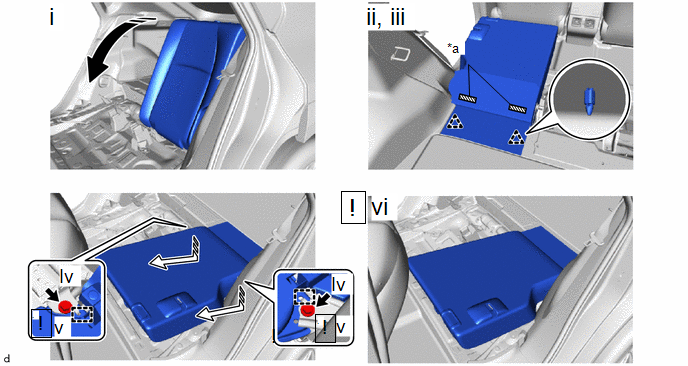

7. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)
|
*a | Dispositif de fixation |
- | - |
|
|
Direction à contrecarrer |
|
Déposer dans ce sens |
(1) Rabattre l'ensemble de dossier de siège arrière droit vers l'avant.
(2) Libérer les agrafes.
(3) Libérer les 2 dispositifs de fixation.
(4) Retirer les 2 boulons.
(5) Libérer les guides et déplacer l'ensemble de dossier de siège arrière droit.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
(6) Enlever l'ensemble de dossier de siège arrière droit.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.

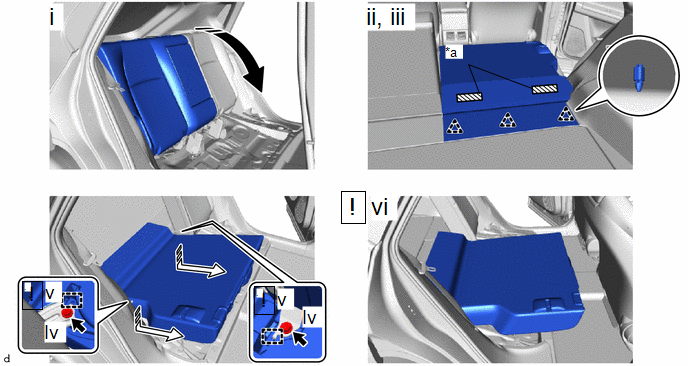

8. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)
|
*a | Dispositif de fixation |
- | - |
|
|
Direction à contrecarrer |
|
Déposer dans ce sens |
(1) Rabattre l'ensemble de dossier de siège arrière gauche vers l'avant.
(2) Libérer les agrafes.
(3) Libérer les 2 dispositifs de fixation.
(4) Retirer les 2 boulons.
(5) Libérer les guides et changer l'ensemble de dossier de siège arrière gauche.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
(6) Enlever l'ensemble de dossier de siège arrière gauche.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
