DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Tringlerie |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

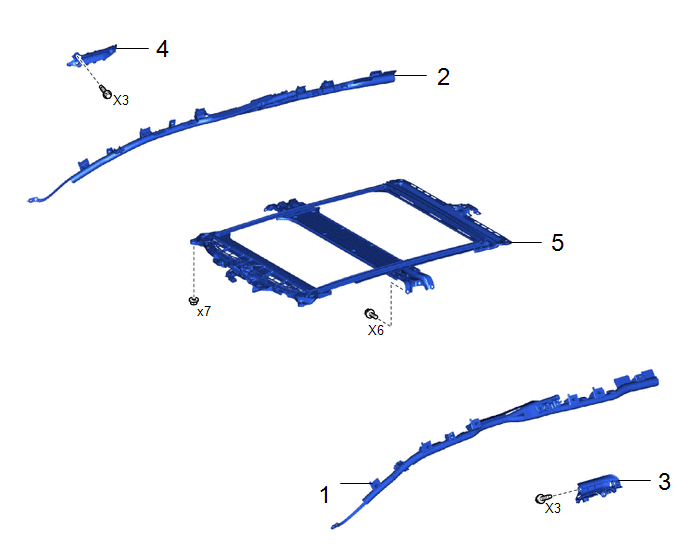

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'AIRBAG RIDEAU GAUCHE |
62180A | - |
- | - |
|
2 | ENSEMBLE D'AIRBAG RIDEAU DROIT |
62170A | - |
- | - |
|
3 | ENTRETOISE AVANT GAUCHE DE LONGERON |
66423 | - |
- | - |
|
4 | ENTRETOISE AVANT DROITE DE LONGERON |
66413B | - |
- | - |
|
5 | ENSEMBLE DE BOITIER DE PARE-SOLEIL |
- | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE D'AIRBAG RIDEAU GAUCHE
Cliquer ici
.gif)
2. DEPOSER L'ENSEMBLE D'AIRBAG RIDEAU DROIT
(a) Procéder de la même manière que pour le côté gauche.

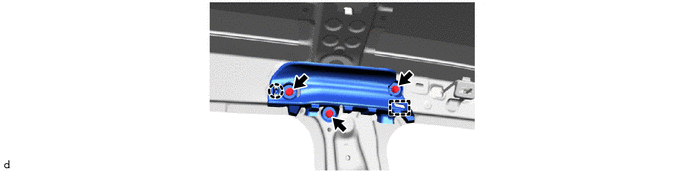

3. DEPOSER L'ENTRETOISE AVANT GAUCHE DE LONGERON
4. DEPOSER L'ENTRETOISE AVANT DROITE DE LONGERON
(a) Procéder de la même manière que pour le côté gauche.
5. ENLEVER L'ENSEMBLE DE BOITIER DE PARE-SOLEIL
