DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

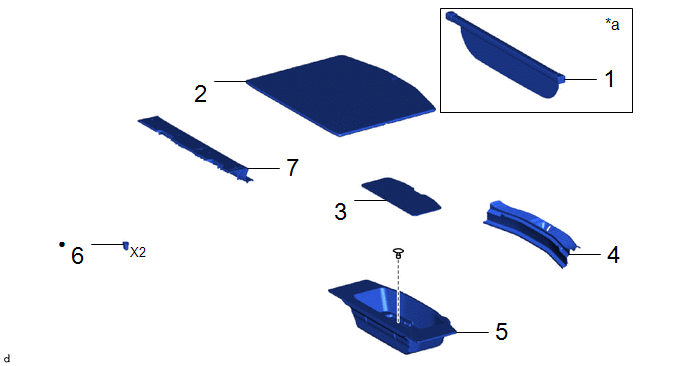

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

ENSEMBLE DE COUVRE-CAISSE

64910J

-

-

-

2

ENSEMBLE DE PLAQUE DE COFFRE

58410B

-

-

-

3

TAPIS DE SOL DE COMPARTIMENT A BAGAGES

64711E

-

-

-

4

PLAQUE DE FINITION DE PLANCHER ARRIERE

58387B

-

-

-

5

CAISSON DE PLANCHER DE COFFRE ARRIERE

64993

-

-

-

6

CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

72693

-

-

-

7

PLAQUE LATERALE DE SUPPORT DE TAPIS DE SOL ARRIERE N° 1

58577E

-

-

-

*a

Avec couvre-caisse

-

-

Pièce non réutilisable

-

-

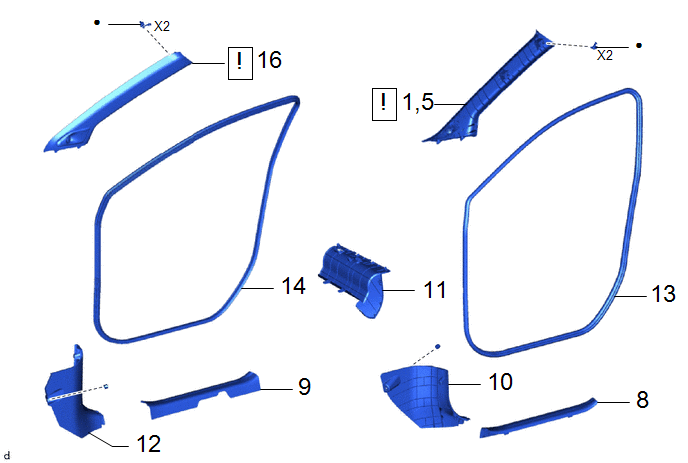

Procédure

N° de référence

8

PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

67914B

-

-

-

9

PLAQUE DE SEUIL DE PORTE AVANT DROITE

67913

-

-

-

10

SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE

62112A

-

-

-

11

SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2

55607

-

-

-

12

PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT

62111C

-

-

-

13

BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE

62312B

-

-

-

14

BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE

62311B

-

-

-

1,5

ENSEMBLE DE GARNISSAGE DE MONTANT AVANT GAUCHE

62212B

-

-

16

ENSEMBLE DE GARNISSAGE DE MONTANT AVANT DROIT

62211U

-

-

Pièce non réutilisable

-

-

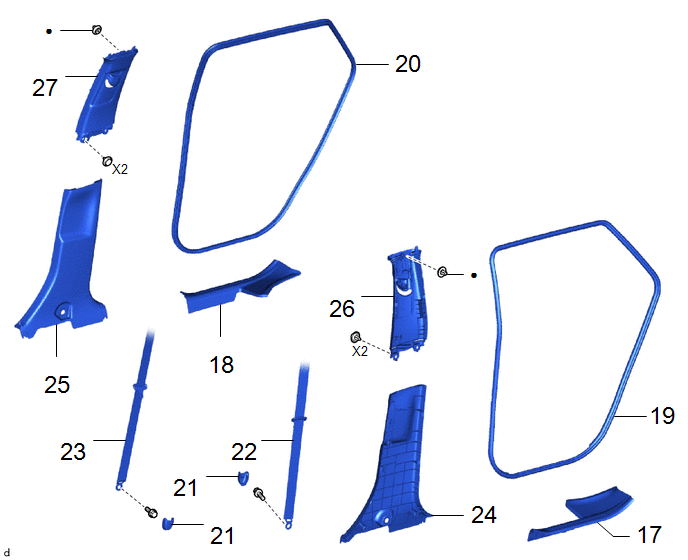

Procédure

N° de référence

17

PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

67918A

-

-

-

18

PLAQUE DE SEUIL DE PORTE ARRIERE DROITE

67917A

-

-

-

19

BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE GAUCHE

62332A

-

-

-

20

BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE DROITE

62331A

-

-

-

21

CACHE D'ANCRAGE EXTERIEUR DE CEINTURE ABDOMINALE

73233

-

-

-

22

ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE AVANT GAUCHE

73220

-

-

-

23

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

73210

-

-

-

24

GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE

62414A

-

-

-

25

GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT

62413A

-

-

-

26

ENSEMBLE DE GARNISSAGE DE MONTANT CENTRAL GAUCHE

62420A

-

-

-

27

ENSEMBLE DE GARNISSAGE DE MONTANT CENTRAL DROIT

62410A

-

-

-

Pièce non réutilisable

-

-

Procédure

N° de référence

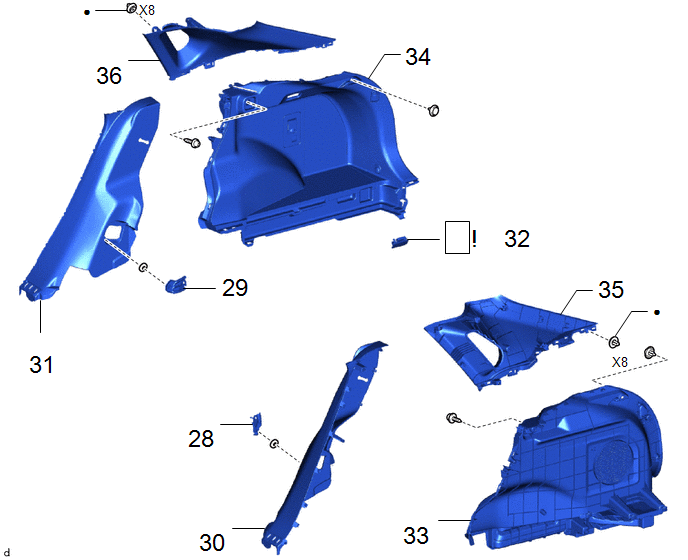

28

SOUS-ENSEMBLE DE CHARNIERE DE SIEGE ARRIERE GAUCHE

71304C

-

-

-

29

SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE DROIT

71303C

-

-

-

30

GARNISSAGE LATERAL DU SIEGE ARRIERE GAUCHE

62552F

-

-

-

31

GARNISSAGE LATERAL DE SIEGE ARRIERE DROIT

62551F

-

-

-

32

ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1

81330

-

-

33

ENSEMBLE DE PANNEAU LATERAL GAUCHE DE GARNISSAGE DE COFFRE

64740C

-

-

-

34

ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE DROIT

64730B

-

-

-

35

ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE

62480A

-

-

-

36

ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DE TOIT DROIT

62470A

-

-

-

Pièce non réutilisable

-

-

Procédure

N° de référence

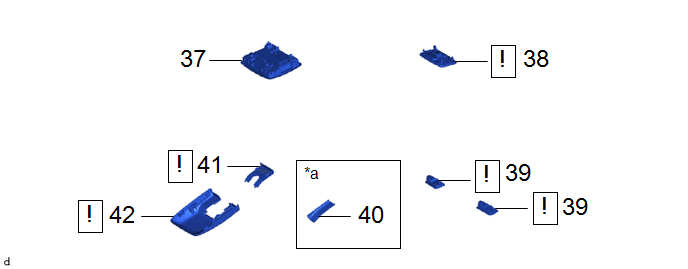

37

ENSEMBLE D'ECLAIRAGE DE LECTURE

81260A

-

-

-

38

ENSEMBLE DE PLAFONNIER N° 1

81240

-

-

39

ENSEMBLE D'ECLAIRAGE DE COURTOISIE

81340

-

-

40

CACHE DE CAPTEUR DE PLUIE

89943

-

-

-

41

CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 2

86466E

-

-

42

CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 1

86466D

-

-

*a

Avec capteur de pluie

-

-

Procédure

Code du nom de la pièce

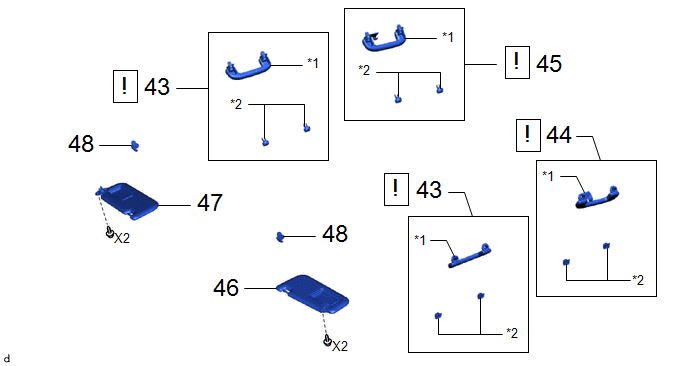

43

SOUS-ENSEMBLE DE POIGNEE DE MAINTIEN

74610A

-

-

44

ENSEMBLE DE POIGNEE DE MAINTIEN ARRIERE GAUCHE

74630E

-

-

45

ENSEMBLE DE POIGNEE DE MAINTIEN ARRIERE DROITE

74620C

-

-

46

ENSEMBLE DE PARE-SOLEIL GAUCHE

74320

-

-

-

47

ENSEMBLE DE PARE-SOLEIL DROIT

74310

-

-

-

48

SUPPORT DE PARE-SOLEIL

74348

-

-

-

*1

POIGNEE DE MAINTIEN

*2

CACHE DE POIGNEE DE MAINTIEN

Procédure

N° de référence

49

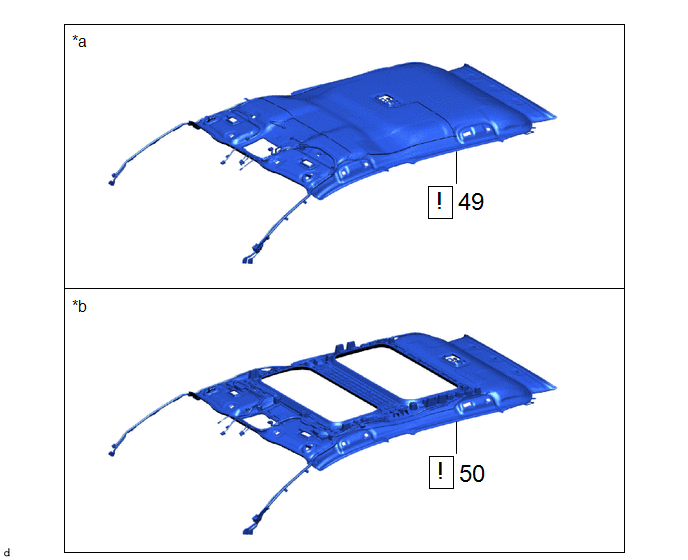

ENSEMBLE DE CIEL DE TOIT

63310

-

-

50

ENSEMBLE DE CIEL DE TOIT

63310

-

-

*a

Sauf vitre de toit

*b

Pour toit panoramique

PROCÉDURE

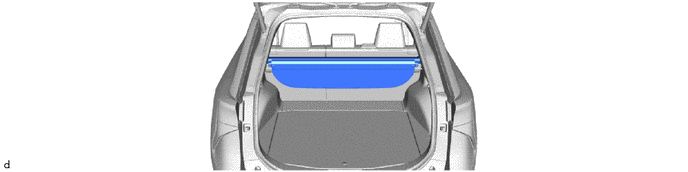

1. DEPOSER L'ENSEMBLE DE COUVRE-CAISSE (avec couvre-caisse)

2. DEPOSER L'ENSEMBLE DE PLAQUE DE COFFRE

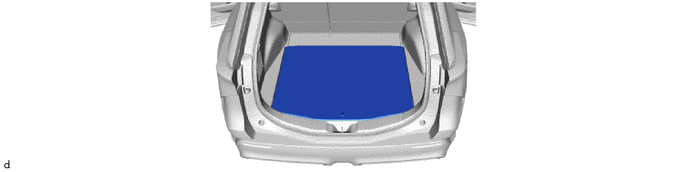

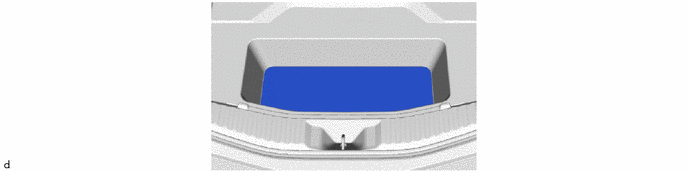

3. DEPOSER LE TAPIS DE SOL DE COMPARTIMENT A BAGAGES

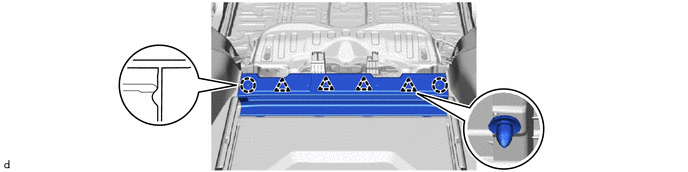

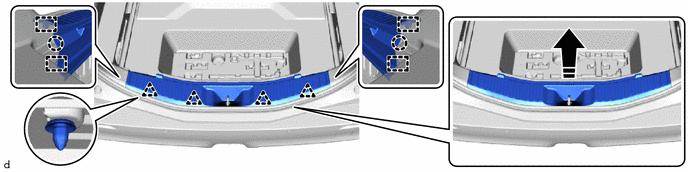

4. DEPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE

Déposer dans ce sens

-

-

5. DEPOSER LE CAISSON DE PLANCHER DE COFFRE ARRIERE

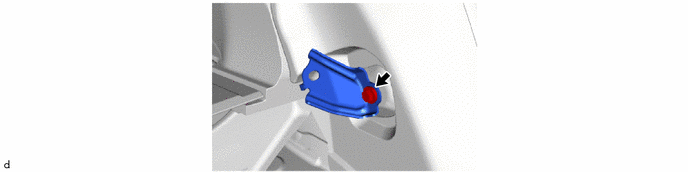

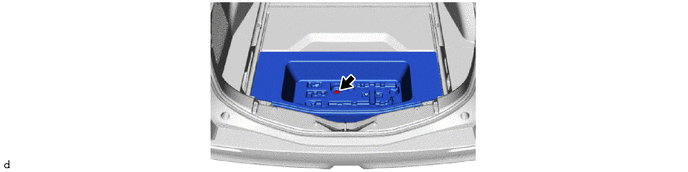

6. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

7. DEPOSER LA PLAQUE LATERALE DE SUPPORT DE TAPIS DE SOL ARRIERE N° 1

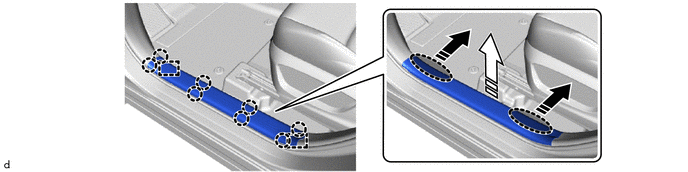

8. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

Placer les mains à cet endroit

Déposer dans ce sens (1)

Déposer dans ce sens (2)

-

-

9. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE

(a) Procéder de la même manière que pour le côté gauche.

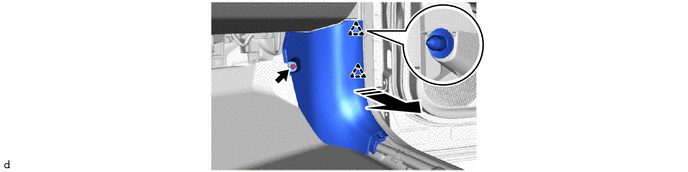

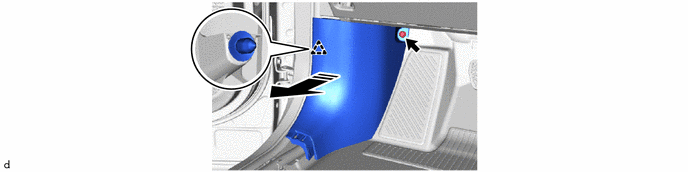

10. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE

Déposer dans ce sens

-

-

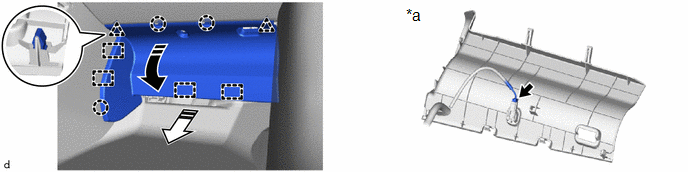

11. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2

*a

Avec éclairage

-

-

Déposer dans ce sens (1)

Déposer dans ce sens (2)

12. DEPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT DROIT

Déposer dans ce sens

-

-

13. DEPOSER LE BOURRELET DE GARNISSAGE D'OUVERTURE DE PORTE AVANT GAUCHE

Cliquer ici

14. DEPOSER LE BOURRELET DE GARNISSAGE D'OUVERTURE DE PORTE AVANT DROITE

(a) Procéder de la même manière que pour le côté gauche.

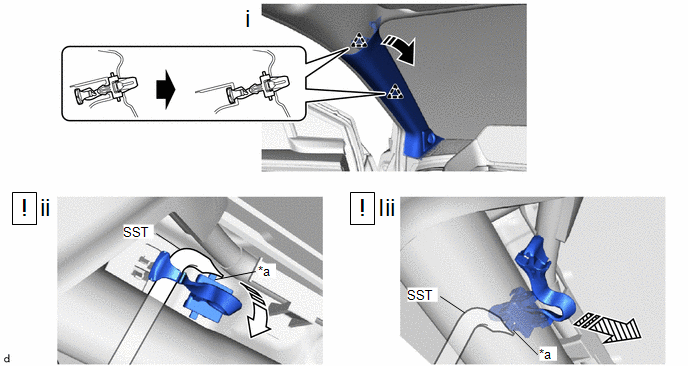

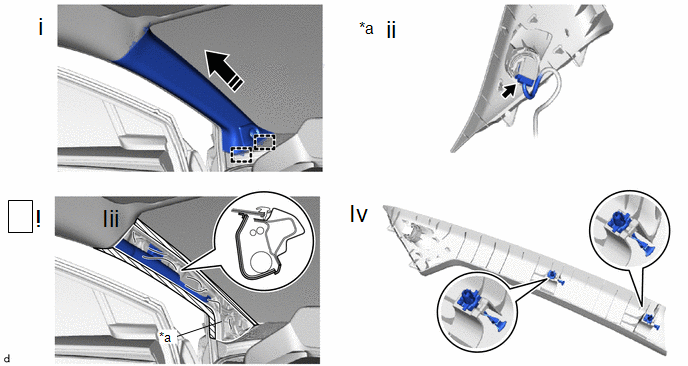

15. DEPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT AVANT GAUCHE

*a

Levier de déverrouillage

-

-

Tirer dans ce sens (1)

Tirer dans ce sens (2)

Détacher dans ce sens

-

-

(1) Tirer l'ensemble de garnissage de montant avant gauche vers le haut pour libérer les agrafes de garnissage de montant avant, comme indiqué sur le schéma.

(2) Tirer vers le bas l'agrafe de garnissage de montant avant tout en appuyant sur le côté du levier de déverrouillage à l'aide du SST, comme indiqué sur le schéma.

SST: 09813-00020

(3) Tout en tirant l'agrafe de garnissage de montant avant, appuyer sur le côté du levier de déverrouillage à l'aide du SST pour détacher l'agrafe de garnissage de montant avant de la carrosserie du véhicule, comme indiqué sur le schéma.

CONSEIL:

Procéder de la même manière pour le côté opposé.

*a

Avec haut-parleur

-

-

*a

Housse de protection

-

-

Déposer dans ce sens

-

-

(1) Libérer les guides pour déposer le garnissage de montant avant gauche comme indiqué sur le schéma.

(2) Avec haut-parleur:

1. Débrancher le connecteur.

(3) Couvrir entièrement l'ensemble d'airbag rideau gauche d'un morceau de tissu ou de nylon et fixer les extrémités du cache avec du ruban adhésif, comme indiqué sur le schéma.

REMARQUE:

Couvrir l'ensemble d'airbag rideau avec une housse de protection dès que l'ensemble de garnissage du montant avant gauche est déposé.

(4) Déposer les 2 agrafes de garnissage de montant avant de l'ensemble de garnissage de montant avant gauche.

16. DEPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT AVANT DROIT

(a) Procéder de la même manière que pour le côté gauche.

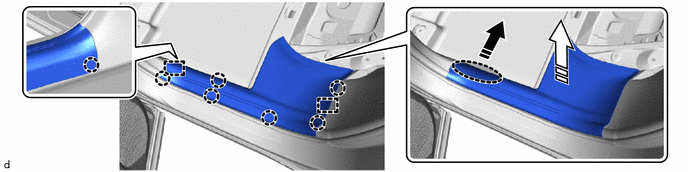

17. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

Placer les mains à cet endroit

Déposer dans ce sens (1)

Déposer dans ce sens (2)

-

-

18. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE

(a) Procéder de la même manière que pour le côté gauche.

19. DEPOSER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE GAUCHE

Cliquer ici

20. DEPOSER LE BOURRELET DE GARNISSAGE D'OUVERTURE DE PORTE ARRIERE DROITE

(a) Procéder de la même manière que pour le côté gauche.

21. DEPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE

Cliquer ici

22. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE

Cliquer ici

23. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

(a) Procéder de la même manière que pour le côté gauche.

24. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE

Placer les mains à cet endroit

Déposer dans ce sens (1)

Déposer dans ce sens (2)

-

-

25. DEPOSER LE GARNISSAGE INFERIEUR DROIT DE MONTANT CENTRAL

(a) Procéder de la même manière que pour le côté gauche.

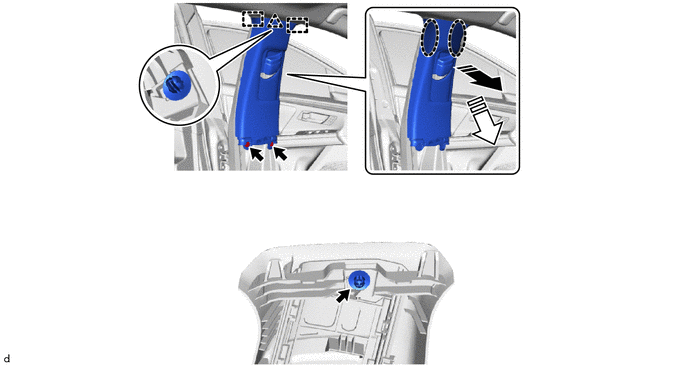

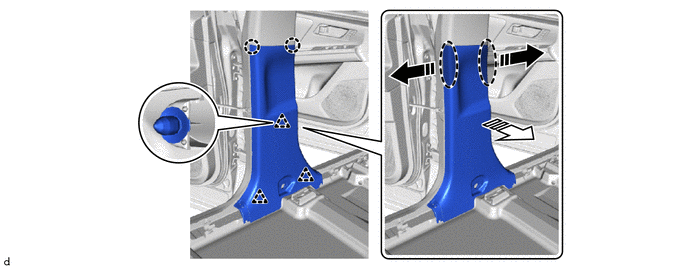

26. DEPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT CENTRAL GAUCHE

Placer les mains à cet endroit

Déposer dans ce sens (1)

Déposer dans ce sens (2)

-

-

27. DEPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT CENTRAL DROIT

(a) Procéder de la même manière que pour le côté gauche.

28. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE GAUCHE

29. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE DROIT

(a) Procéder de la même manière que pour le côté gauche.

30. DEPOSER LE GARNISSAGE LATERAL DE SIEGE ARRIERE GAUCHE

Placer les mains à cet endroit

Déposer dans ce sens (1)

Déposer dans ce sens (2)

-

-

31. DEPOSER LE GARNISSAGE LATERAL DE SIEGE ARRIERE DROIT

(a) Procéder de la même manière que pour le côté gauche.

32. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1

Cliquer ici

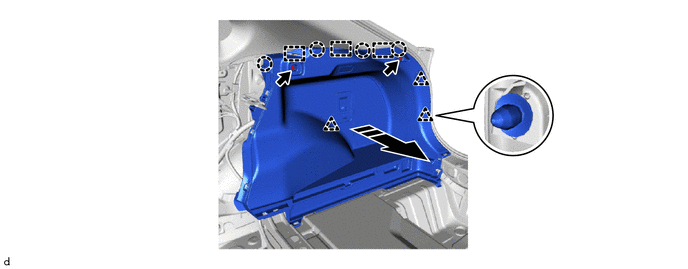

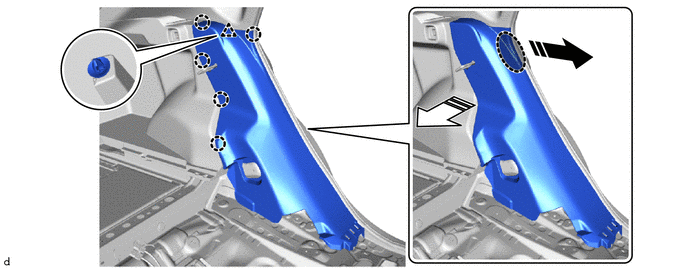

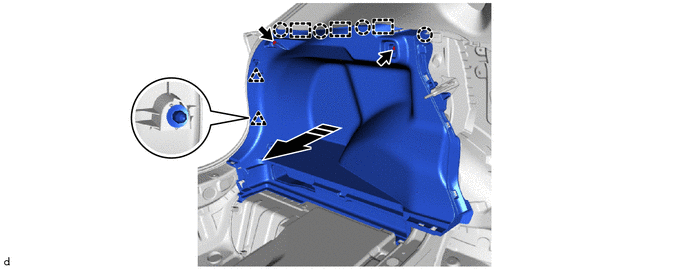

33. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL DE GARNISSAGE DE COFFRE GAUCHE

Déposer dans ce sens

-

-

34. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL DROIT DE GARNISSAGE DU COFFRE

Déposer dans ce sens

-

-

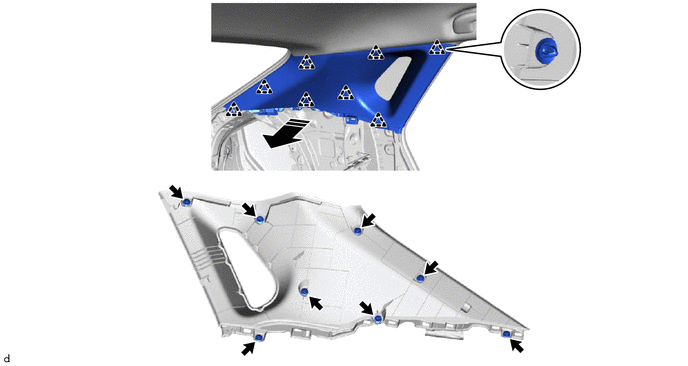

35. DEPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL GAUCHE DE TOIT

Déposer dans ce sens

-

-

36. DEPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT

(a) Procéder de la même manière que pour le côté gauche.

37. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE

Cliquer ici

38. DEPOSER L'ENSEMBLE DE PLAFONNIER N° 1

Cliquer ici

39. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE

Cliquer ici

40. DEPOSER LE CACHE DE CAPTEUR DE PLUIE (avec capteur de pluie)

Cliquer ici

41. DEPOSER LE CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 2

Cliquer ici

42. DEPOSER LE CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 1

Cliquer ici

43. DEPOSER LE SOUS-ENSEMBLE DE POIGNEE DE MAINTIEN

*a

Découpe

*b

30 à 45°

*c

Plaque de verrouillage de poignée de maintien

-

-

Tirer

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

-

-

(1) Introduire le SST dans l'encoche du cache de poignée de maintien, comme indiqué sur le schéma.

SST: 09813-00010

REMARQUE:

Afin d'éviter d'endommager l'ensemble de poignée de maintien, veiller à introduire le SST droit dans l'encoche.

(2) Libérer les griffes pour déposer le cache de poignée de maintien, comme indiqué sur le schéma.

CONSEIL:

Procéder de la même manière pour le côté opposé.

(3) Libérer les agrafes pour déposer la poignée de maintien, comme indiqué sur le schéma.

(4) Libérer les griffes pour déposer les 2 plaques de verrouillage de poignée de maintien.

(b) Procéder de la même manière pour le côté opposé.

44. DEPOSER L'ENSEMBLE DE POIGNEE DE MAINTIEN ARRIERE GAUCHE

(a) Procéder de la même manière que pour le sous-ensemble de poignée de maintien.

45. DEPOSER L'ENSEMBLE DE POIGNEE DE MAINTIEN ARRIERE DROIT

(a) Procéder de la même manière que pour le sous-ensemble de poignée de maintien.

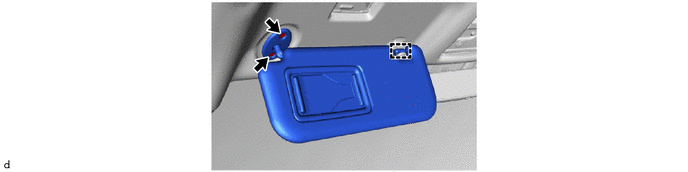

46. DEPOSER L'ENSEMBLE DE PARE-SOLEIL GAUCHE

47. DEPOSER L'ENSEMBLE DE PARE-SOLEIL DROIT

(a) Procéder de la même manière que pour le côté gauche.

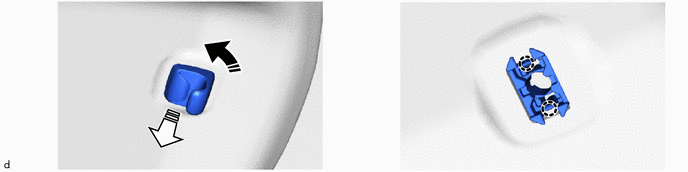

48. DEPOSER LE SUPPORT DE PARE-SOLEIL

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

(b) Procéder de la même manière pour le côté opposé.

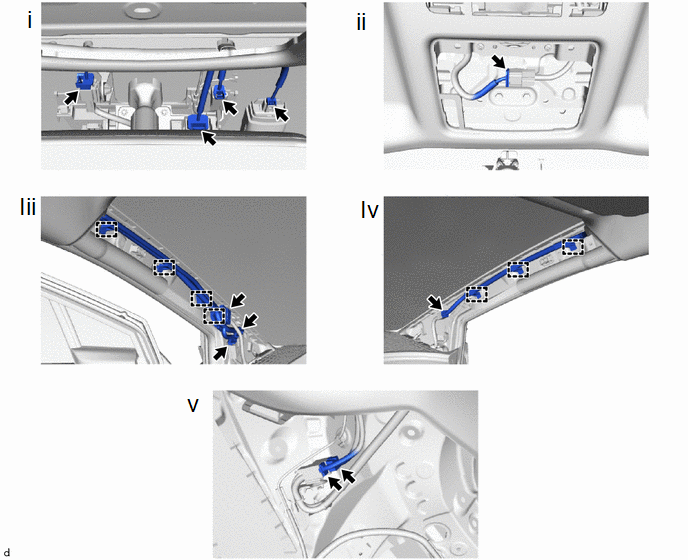

49. DEPOSER L'ENSEMBLE DE CIEL DE TOIT (sauf vitre de toit)

CONSEIL:

Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.

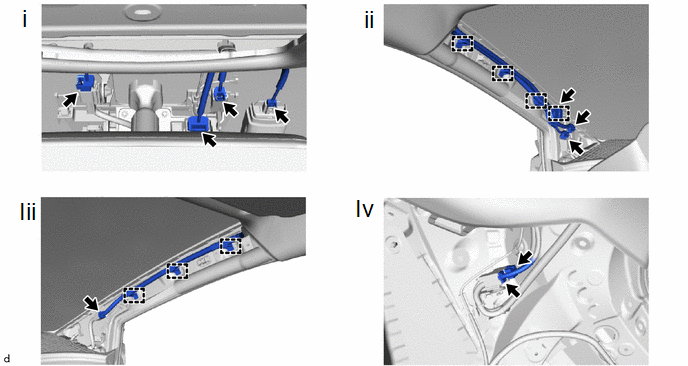

(1) Pour côté de vitre de pare-brise:

1. Débrancher chaque connecteur.

(2) Pour montant avant côté gauche:

1. Déposer le cache de protection.

2. Débrancher les 3 connecteurs.

3. Libérer les attaches.

4. Reposer le cache de protection.

(3) Pour montant côté avant droit:

1. Déposer le cache de protection.

2. Débrancher le connecteur.

3. Libérer les attaches.

4. Reposer le cache de protection.

(4) Pour côté du montant arrière droit:

1. Débrancher chaque connecteur.

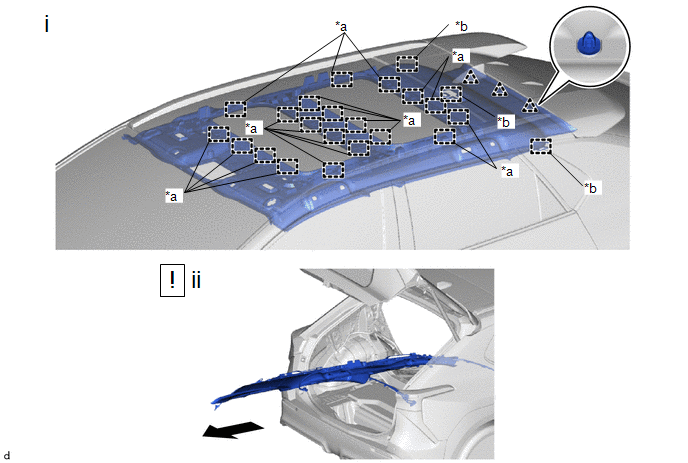

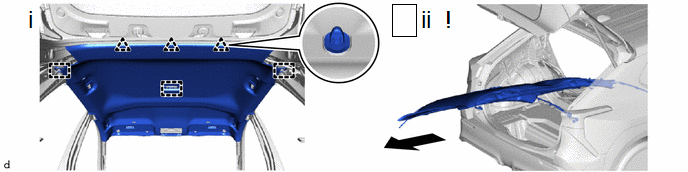

(1) Libérer les agrafes et les guides.

(2) Déposer l'ensemble de ciel de toit du véhicule en passant par la porte de coffre, comme indiqué sur le schéma.

REMARQUE:

Veiller à ne pas endommager l'ensemble de ciel de toit ou l'intérieur du véhicule.

50. DEPOSER L'ENSEMBLE DE CIEL DE TOIT (pour toit vitré)

CONSEIL:

Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.

(1) Pour côté de vitre de pare-brise:

1. Débrancher chaque connecteur.

(2) Pour côté éclairage de lecture:

1. Débrancher le connecteur.

(3) Pour montant avant côté gauche:

1. Déposer le cache de protection.

2. Débrancher les 3 connecteurs.

3. Libérer les attaches.

4. Reposer le cache de protection.

(4) Pour montant côté avant droit:

1. Déposer le cache de protection.

2. Débrancher le connecteur.

3. Libérer les attaches.

4. Reposer le cache de protection.

(5) Pour côté du montant arrière droit:

1. Débrancher chaque connecteur.

*a

Dispositif de fixation

*b

Guide

(1) Libérer les agrafes, les guides et les dispositifs de fixation.

(2) Déposer l'ensemble de ciel de toit du véhicule en passant par la porte de coffre, comme indiqué sur le schéma.

REMARQUE:

Veiller à ne pas endommager l'ensemble de ciel de toit ou l'intérieur du véhicule.

Ciel De Toit
...

Demontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEMONTAGE) Procédure N° de référence 1 ENSEMBLE DE MICRO 86730E - - ...

D'autres matériaux:

Verification
VERIFICATION PROCÉDURE 1. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 3 (a) Avec l'ensemble de haut-parleur avant gauche n° 3 en condition de pose, s'assurer qu'il n'y a pas d'anomalies comme un desserrage ou un cognement. (b) S'assurer qu'il n'y a pas de corps étranger dans l'ensemb ...

Bornes D'ecu
BORNES D'ECU ENSEMBLE DE RETROVISEUR INTERIEUR (DISPOSITIF D'OUVERTURE DE PORTE DE GARAGE) (a) Débrancher le connecteur N7 de l'ensemble de rétroviseur intérieur. (b) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. CONSEIL: Me ...

Court-circuit à la masse dans le circuit de capteur de température de liquide de refroidissement de sortie de refroidisseur
DESCRIPTION Le capteur de température de liquide de refroidissement de sortie de refroidisseur (capteur de température du liquide de refroidissement) détecte la température du liquide de refroidissement de sortie du sous-ensemble d'unité d'échangeur thermiq ...

Catégories

Toyota bZ4X - Manuel du proprietaire (2021-2024)

Toyota bZ4X

Manuel du proprietaire (2021-2024)

Lire le manuel

Toyota bZ4X - Manuel de réparation (2021-2024)

Toyota bZ4X

Manuel de réparation (2021-2024)

Lire le manuel
