Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

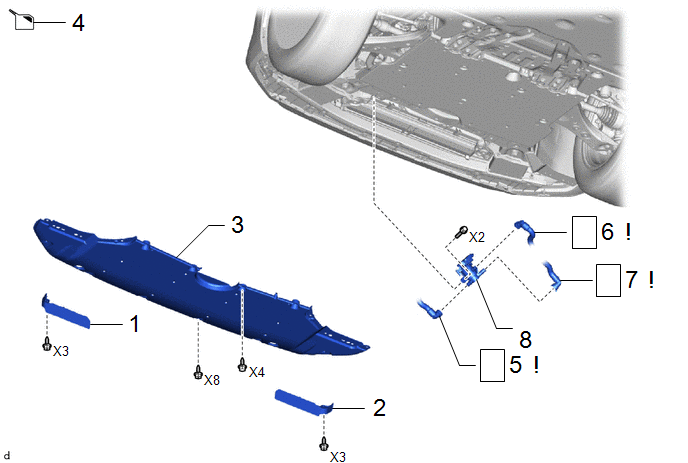

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE

53896B

-

-

-

2

BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE

53895B

-

-

-

3

SABOT DE PROTECTION DE MOTEUR N° 1

51441E

-

-

-

4

VIDANGER LE LIQUIDE DE REFROIDISSEMENT

-

-

-

5

SOUS-ENSEMBLE DE DURITE D'EAU B

87209B

-

-

6

SOUS-ENSEMBLE DE DURITE D'EAU

87209

-

-

7

SOUS-ENSEMBLE DE DURITE D'EAU C

87209C

-

-

8

ENSEMBLE DE SOUPAPE D'EAU DE CHAUFFAGE

87240

-

-

-

PROCÉDURE

1. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE

Cliquer ici

2. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE

(a) Procéder de la même manière que pour le côté gauche.

3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

4. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)

Cliquer ici

5. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU B

REMARQUE:

  • Se munir d'un récipient ou d'un chiffon pour recueillir tout écoulement d'eau de refroidissement.
  • Eliminer les corps étrangers du sous-ensemble de durite d'eau B avant d'effectuer cette opération.

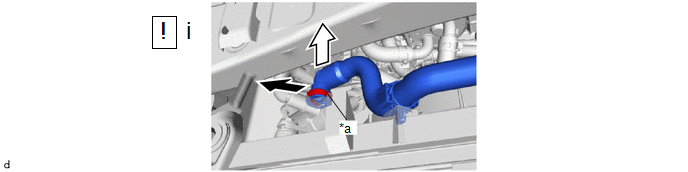

*a

Dispositif de retenue

-

-

Extraire

Déposer

(1) Débrancher le sous-ensemble de durite d'eau B de l'ensemble de soupape d'eau de chauffage.

  1. Extraire le dispositif de retenue pour libérer les griffes de verrouillage et extraire le sous-ensemble de durite d'eau B.
  2. Vérifier l'absence de corps étrangers sur les surfaces d'étanchéité des canalisations d'eau débranchées. Les nettoyer si nécessaire.
  3. Couvrir le sous-ensemble de durite d'eau B débranché avec un sac en plastique pour éviter les dommages et la contamination.

6. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU

REMARQUE:

  • Se munir d'un récipient ou d'un chiffon pour recueillir tout écoulement d'eau de refroidissement.
  • Enlever tout corps étranger sur le sous-ensemble de durite d'eau avant d'effectuer cette opération.

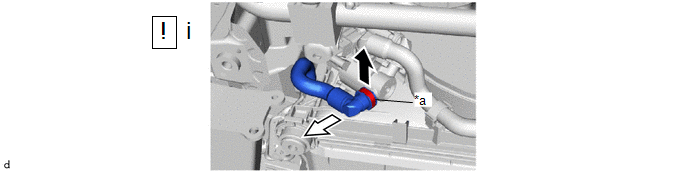

*a

Dispositif de retenue

-

-

Extraire

Déposer

(1) Débrancher le sous-ensemble de durite d'eau de l'ensemble de soupape d'eau de chauffage.

  1. Extraire le dispositif de retenue pour libérer les griffes de verrouillage et extraire le sous-ensemble de durite d'eau.
  2. Vérifier l'absence de corps étrangers sur les surfaces d'étanchéité des canalisations d'eau débranchées. Les nettoyer si nécessaire.
  3. Couvrir le sous-ensemble de durite d'eau débranché avec un sac en plastique pour éviter les dommages et la contamination.

7. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU C

REMARQUE:

  • Se munir d'un récipient ou d'un chiffon pour recueillir tout écoulement d'eau de refroidissement.
  • Eliminer les corps étrangers du sous-ensemble de durite d'eau avant d'effectuer cette opération.

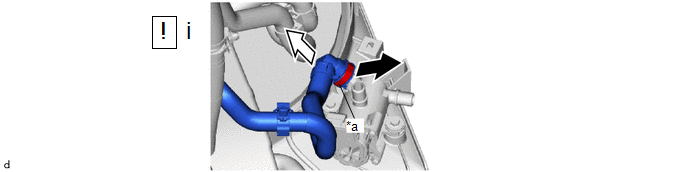

*a

Dispositif de retenue

-

-

Extraire

Déposer

(1) Débrancher le sous-ensemble de durite d'eau de l'ensemble de soupape d'eau de chauffage.

  1. Extraire le dispositif de retenue pour libérer les griffes de verrouillage et extraire le sous-ensemble de durite d'eau.
  2. Vérifier l'absence de corps étrangers sur les surfaces d'étanchéité des canalisations d'eau débranchées. Les nettoyer si nécessaire.
  3. Couvrir le sous-ensemble de durite d'eau C débranché avec un sac en plastique pour éviter les dommages et la contamination.

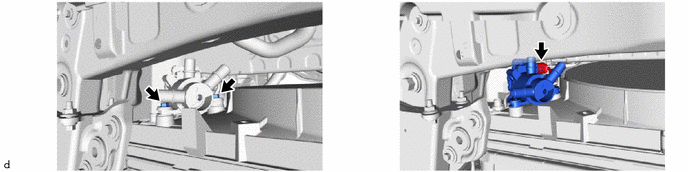

8. DEPOSER L'ENSEMBLE DE SOUPAPE D'EAU DE CHAUFFAGE

Soupape D'eau (pour Réchauffeur)
...

Pose
