DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

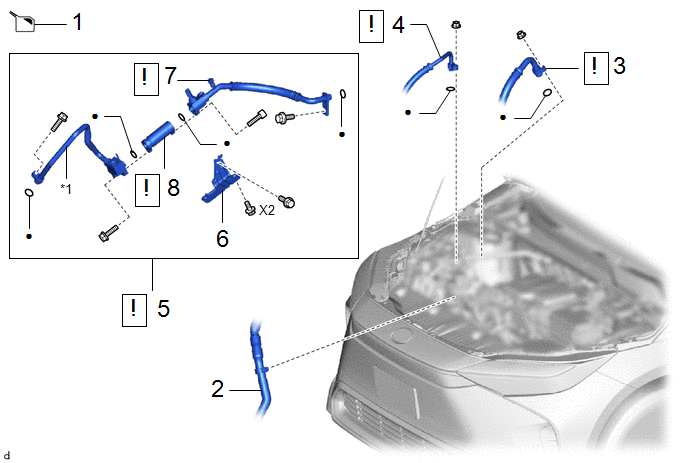

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT |
- | - |
|
- |
| 2 |
SOUS-ENSEMBLE DE DURITE D'EAU |
87209 | - |
- | - |
|
3 | SOUS-ENSEMBLE DE DURITE D'ASPIRATION |
88704 |
|
- | - |
|
4 | TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
88711 |
|
- | - |
|
5 | DURITE ET ACCESSOIRE DE CLIMATISATION |
88720A |
|
- | - |
|
6 | SUPPORT |
- | - |
- | - |
|
7 | DURITE D'ASPIRATION |
- |
|
- | - |
|
8 | SOUS-ENSEMBLE DE REGULATEUR DE PRESSION |
88503B |
|
- | - |
|
*1 | TUYAU D'ASPIRATION |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT
Cliquer ici
.gif)
2. DETACHER LE SOUS-ENSEMBLE DE DURITE D'EAU
Cliquer ici
3. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION
|
|
Cliquer ici |
4. DEBRANCHER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1
|
|
Cliquer ici |
5. DEPOSER LE TUYAU ET LES ACCESSOIRES DE CLIMATISATION
|
|
Cliquer ici |

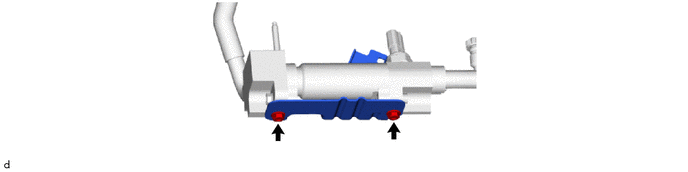

6. DEPOSER LE SUPPORT

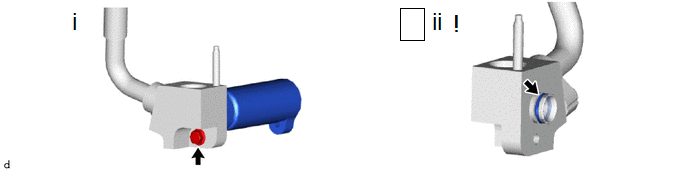

7. DEPOSER LA DURITE D'ASPIRATION
(1) A l'aide d'une clé à douille à six pans de 4 mm, déposer le boulon à six pans et la durite d'aspiration.
(2) Déposer le joint torique de la durite d'aspiration.
REMARQUE:
A l'aide de ruban adhésif en vinyle, obturer les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.

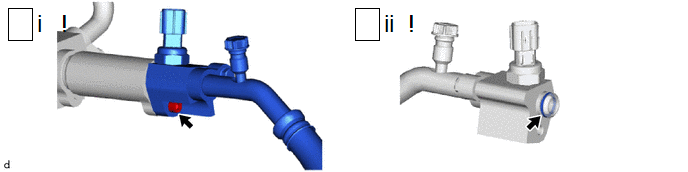

8. DEPOSER LE SOUS-ENSEMBLE DE REGULATEUR DE PRESSION
(1) Déposer le boulon et le sous-ensemble de régulateur de pression.
(2) Déposer le joint torique du tuyau d'aspiration.
REMARQUE:
A l'aide de ruban adhésif en vinyle, obturer les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
