Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION/REMARQUE/CONSEIL

Les procédures nécessaires (réglage, étalonnage, initialisation ou enregistrement) qui doivent être effectuées une fois les pièces déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de ceinture de sécurité extérieure avant sont indiquées ci-dessous.

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

CONSEIL:

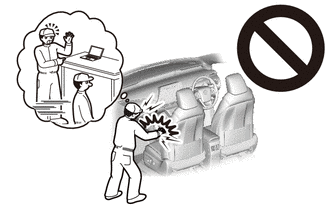

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

CONSEIL:

MESURE DE PRECAUTION / REMARQUE / CONSEIL

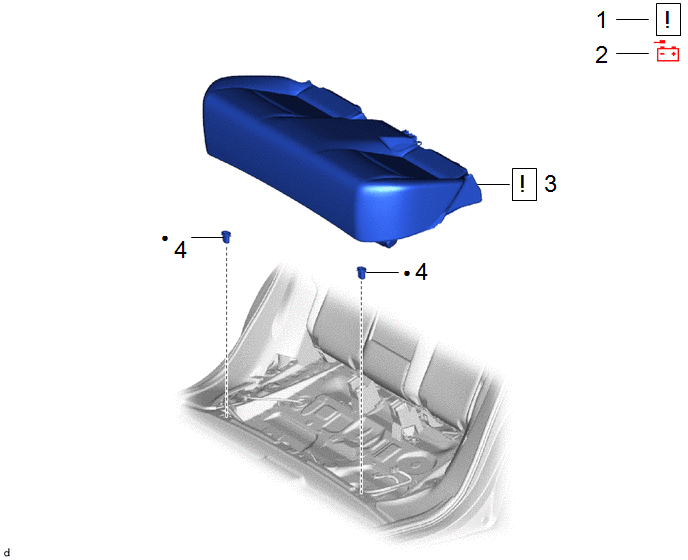

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

MESURES DE PRECAUTION

-

-

-

2

CABLE DE LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE

-

-

-

-

3

ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE

-

-

-

4

CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

72693

-

-

-

Pièce non réutilisable

-

-

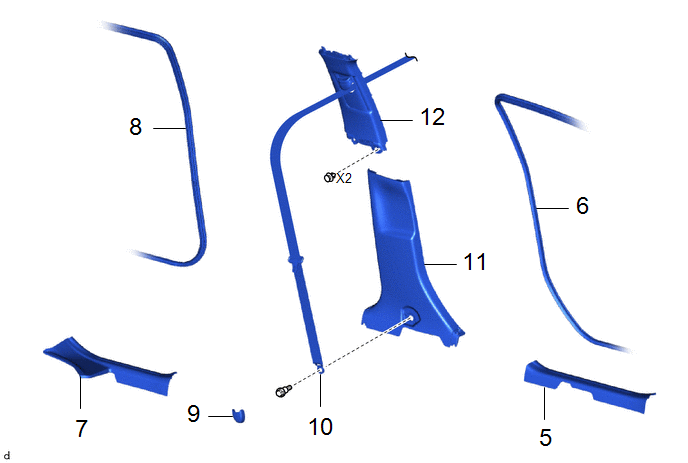

Procédure

N° de référence

5

PLAQUE DE SEUIL DE PORTE AVANT

67914B

-

-

-

6

BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT

62311B

-

-

-

7

PLAQUE DE SEUIL DE PORTE ARRIERE

67918A

-

-

-

8

BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE

62312B

-

-

-

9

CACHE D'ANCRAGE EXTERIEUR DE CEINTURE ABDOMINALE

73233

-

-

-

10

SANGLE EXTERIEURE DE CEINTURE DE SECURITE DE SIEGE AVANT

73220

-

-

-

11

GARNISSAGE INFERIEURDE MONTANT CENTRAL

62413A

-

-

-

12

ENSEMBLE DE GARNISSAGE DE MONTANT CENTRAL

62414A

-

-

-

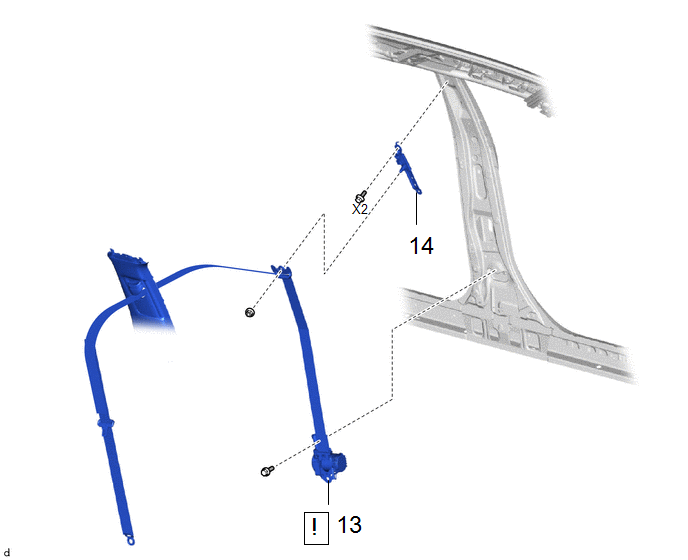

Procédure

N° de référence

13

SANGLE EXTERIEURE DE CEINTURE DE SECURITE DE SIEGE AVANT

73220

-

-

14

ENSEMBLE DE DISPOSITIF DE REGLAGE D'ANCRAGE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE AVANT

73200A

-

-

-

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION:

Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.

Cliquer ici

REMARQUE:

Une fois le contact coupé, il se peut qu'il y ait un délai d'attente avant le débranchement de la borne négative (-) de la batterie auxiliaire.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

3. DEPOSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE

Cliquer ici

4. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

5. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT

Cliquer ici

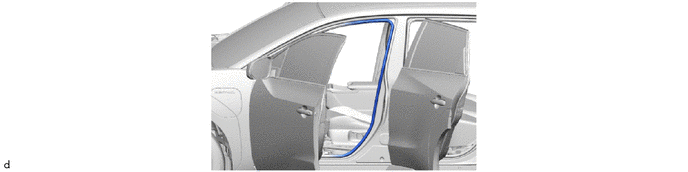

6. DEBRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT

7. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE

Cliquer ici

8. SEPARER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE

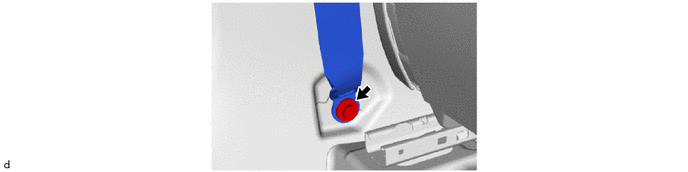

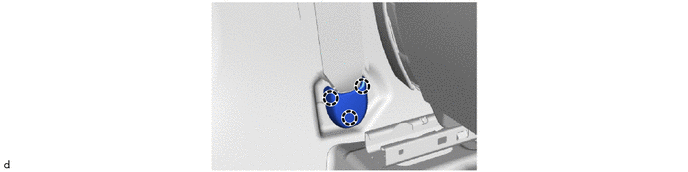

9. DEPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE

10. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT

11. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL

Cliquer ici

12. DEPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT CENTRAL

Cliquer ici

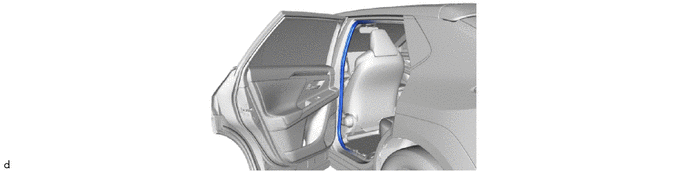

13. DEPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE

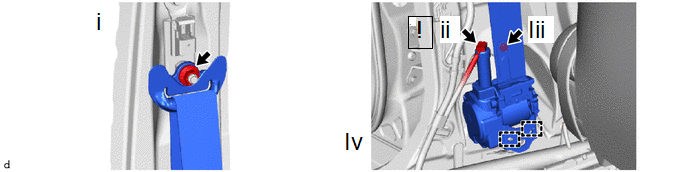

(1) Déposer l'écrou et débrancher l'ancrage supérieur de l'ensemble de sangle extérieure de ceinture de sécurité avant.

(2) Débrancher le connecteur du prétensionneur.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag:

Cliquer ici

(3) Déposer le boulon.

(4) Libérer les 2 guides pour déposer l'ensemble de sangle extérieure de ceinture de sécurité avant.

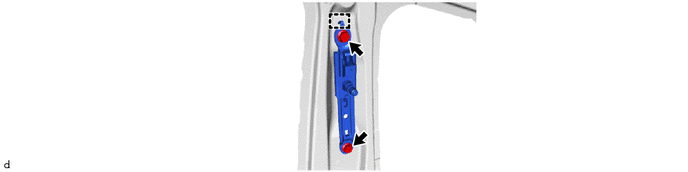

14. DEPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE D'ANCRAGE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE AVANT
