DEPOSE
MESURE DE PRECAUTION/REMARQUE/CONSEIL
Les procédures nécessaires (réglage, étalonnage, initialisation ou enregistrement) qui doivent être effectuées une fois les pièces déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de ceinture de sécurité extérieure arrière sont indiquées ci-dessous.
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
---|---|---|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
---|---|---|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

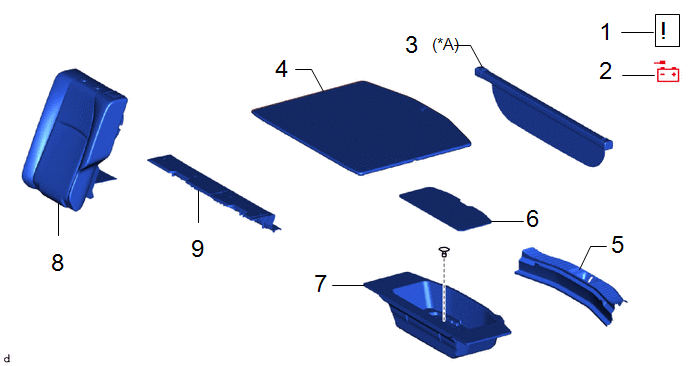

PIECES CONSTITUTIVES (DEPOSE)
Procédure | N° de référence | ||||
---|---|---|---|---|---|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
2 | DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
3 | ENSEMBLE DE COUVRE-CAISSE |
64910J | - |
- | - |
4 | ENSEMBLE DE PLAQUE DE COFFRE |
58410B | - |
- | - |
5 | PLAQUE DE FINITION DE PLANCHER ARRIERE |
64711E | - |
- | - |
6 | TAPIS DE SOL DE COMPARTIMENT A BAGAGES |
58387B | - |
- | - |
7 | CAISSON DE PLANCHER DE COFFRE ARRIERE |
64993 | - |
- | - |
8 | ENSEMBLE DE SIEGE ARRIERE GAUCHE |
- | - |
- | - |
9 | COTE SUPPORT DE TAPIS DE SOL ARRIERE N° 1 |
58577E | - |
- | - |
*a | Avec couvre-caisse |
- | - |

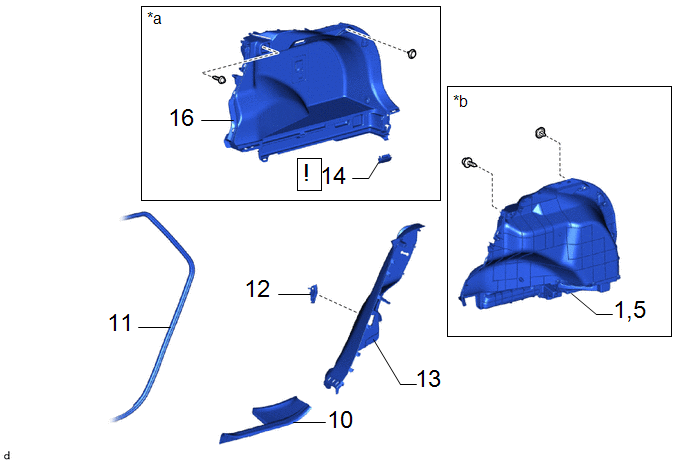

Procédure | N° de référence | ||||
---|---|---|---|---|---|
10 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
67918A | - |
- | - |
11 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE |
62332A | - |
- | - |
12 | SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE |
71304C | - |
- | - |
13 | GARNISSAGE LATERAL DU SIEGE ARRIERE GAUCHE |
62552F | - |
- | - |
14 | ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1 |
81330 |
|
- | - |
1,5 | ENSEMBLE DE PANNEAU LATERAL GAUCHE DE GARNISSAGE DE COFFRE |
64740C | - |
- | - |
16 | ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE DROIT |
64730B | - |
- | - |
*a | Pour côté droit |
*b | Pour côté gauche |

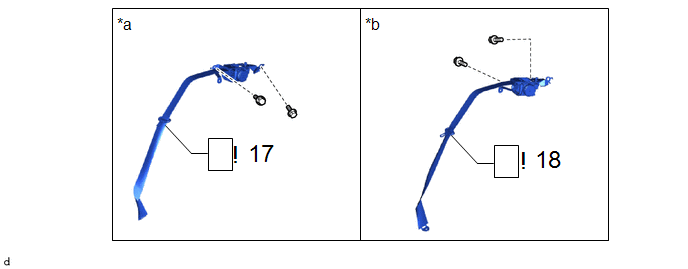

Procédure | N° de référence | ||||
---|---|---|---|---|---|
17 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE AVEC SUPPORT |
- |
|
- | - |
18 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE AVEC SUPPORT |
- |
|
- | - |
*a | Pour côté droit |
*b | Pour côté gauche |

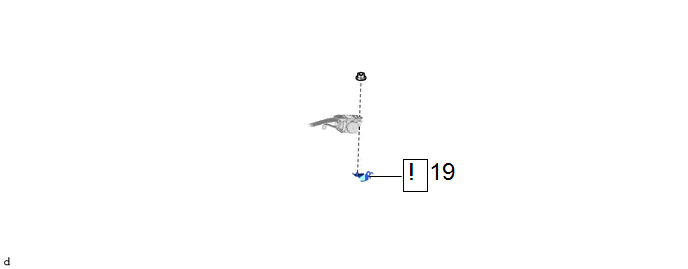

Procédure | N° de référence | ||||
---|---|---|---|---|---|
19 | SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE DE SANGLE EXTERIEURE |
73016 |
|
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION

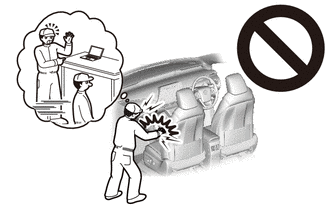

ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
REMARQUE:
Une fois le contact coupé, il se peut qu'il y ait un délai d'attente avant le débranchement de la borne négative (-) de la batterie auxiliaire.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
3. DEPOSER L'ENSEMBLE DE COUVRE-CAISSE (avec couvre-caisse)
Cliquer ici
4. DEPOSER L'ENSEMBLE DE PLAQUE DE COFFRE
Cliquer ici
5. DEPOSER LE TAPIS DE SOL DE COMPARTIMENT A BAGAGES
Cliquer ici
6. DEPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE
Cliquer ici
7. DEPOSER LE CAISSON DE PLANCHER DE COFFRE ARRIERE
Cliquer ici
8. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE
Cliquer ici
9. DEPOSER LA PLAQUE LATERALE DE SUPPORT DE TAPIS DE SOL ARRIERE N° 1
Cliquer ici
10. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE
Cliquer ici

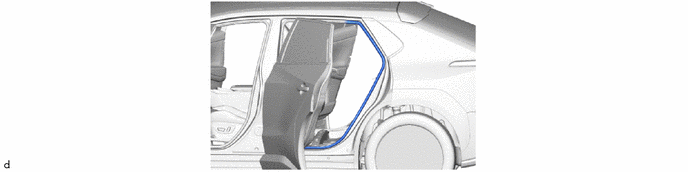

11. SEPARER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE
12. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE GAUCHE
Cliquer ici
13. DEPOSER LE GARNISSAGE LATERAL GAUCHE DE SIEGE ARRIERE
Cliquer ici
14. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1
Cliquer ici |
15. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE GAUCHE (pour côté gauche)
Cliquer ici
16. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE LATERAL DROIT DE COFFRE (pour côté droit)
Cliquer ici

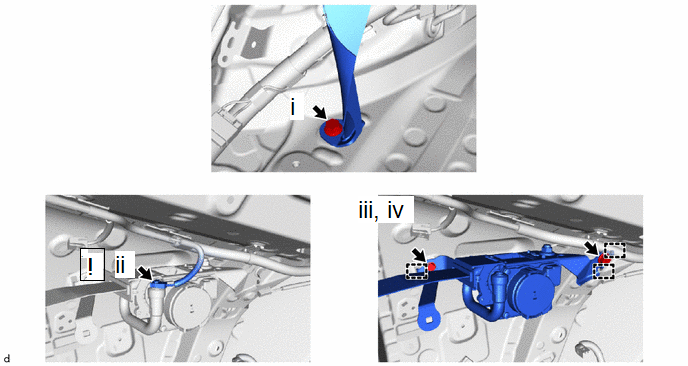

17. DEPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE AVEC SUPPORT (pour côté gauche)
(1) Déposer le boulon pour débrancher l'ancrage au plancher de l'ensemble de sangle extérieure de ceinture de sécurité arrière.
(2) Retirer les 2 boulons.
(3) Libérer les guides pour déposer l'ensemble de sangle extérieure de ceinture de sécurité arrière avec support.
(4) Débrancher le connecteur d'airbag.
REMARQUE:
Lors du débranchement d'un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
CONSEIL:
Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.
Cliquer ici

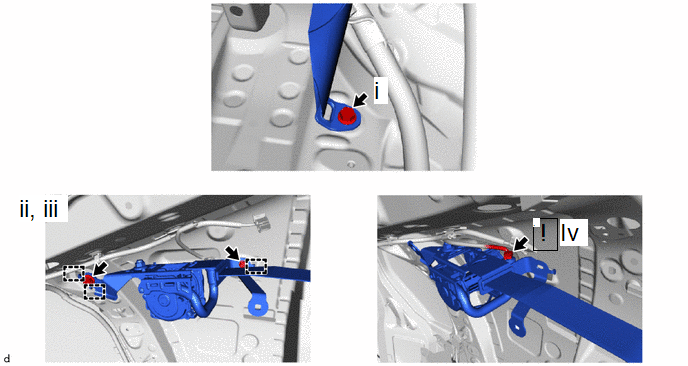

18. DEPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE AVEC SUPPORT (pour côté droit)
(1) Déposer le boulon pour débrancher l'ancrage au plancher de l'ensemble de sangle extérieure de ceinture de sécurité arrière.
(2) Débrancher le connecteur d'airbag.
REMARQUE:
Lors du débranchement d'un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
CONSEIL:
Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.
Cliquer ici
(3) Retirer les 2 boulons.
(4) Libérer les guides pour déposer l'ensemble de sangle extérieure de ceinture de sécurité arrière avec support.

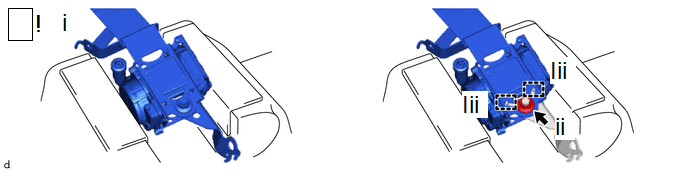

19. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT D'ANCRAGE DE SANGLE EXTERIEURE
(1) Maintenir l'ensemble de sangle extérieure de ceinture de sécurité arrière avec support dans un étau entre des plaques d'aluminium.
REMARQUE:
Ne pas serrer l'étau excessivement.
(2) Déposer l'écrou.
(3) Libérer le guide afin de déposer l'ensemble de sangle extérieure de ceinture de sécurité arrière du sous-ensemble de support d'ancrage de sangle extérieure.
