Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de capteur de course de pédale de frein sont indiquées ci-dessous.

Procédures nécessaires après remplacement/Installé/remplacé

Pièce remplacée ou procédure effectuée

Procédure requise

Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée

Lien

*1: Même si la pièce n'est pas remplacée, il est nécessaire d'effectuer les procédures nécessaires indiquées après la repose.

Ensemble de capteur de course de pédale de frein*1 (nécessaire également après le calibrage)

Effectuer la procédure "Calibration"

  • Les DTC sont enregistrés
  • Le témoin ABS s'allume
  • Le témoin du système de freinage (témoin jaune) s'allume
  • Le témoin de dérapage s'allume
  • Le système de freinage à commande électronique ne fonctionne pas correctement

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

L'apprentissage se termine lorsque le véhicule roule

Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée

Procédure à effectuer

Lien

Système de caméra avant

Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

L'enregistrement se termine dès que le véhicule fonctionne normalement

Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée

Procédure à effectuer

Lien

Système de verrouillage centralisé des portes

  • Dispositif d'ouverture de porte de coffre

Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.

Système de porte de coffre électrique

Réinitialiser la position de fermeture de porte de coffre

Système de climatisation

Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.

-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

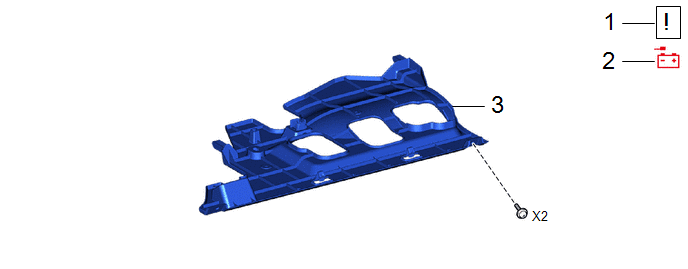

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

MESURES DE PRECAUTION

-

-

-

2

DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

-

-

-

-

3

SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

55606

-

-

-

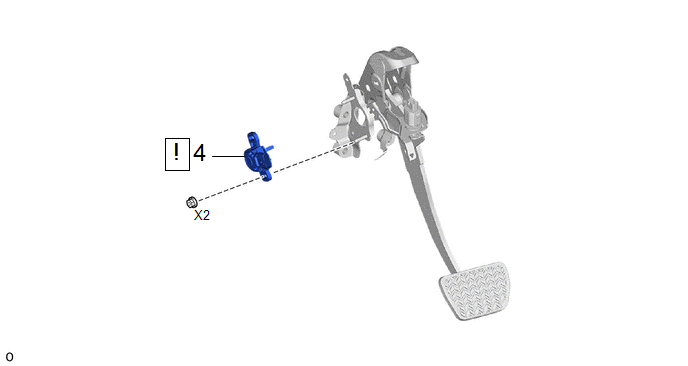

Procédure

N° de référence

4

ENSEMBLE DE CAPTEUR DE COURSE DE PEDALE DE FREIN

89510D

-

-

PROCÉDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie auxiliaire.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

3. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

Cliquer ici

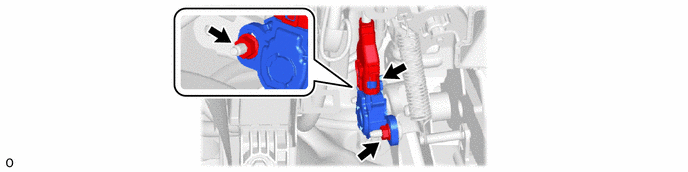

4. DEPOSER L'ENSEMBLE DE CAPTEUR DE COURSE DE PEDALE DE FREIN

REMARQUE:

  • Ne pas laisser tomber l'ensemble de capteur de course de pédale de frein.
  • Si l'ensemble de capteur de course de pédale de frein a subi une chute, remplacer l'ensemble de capteur de course de pédale de frein par un élément neuf.
Capteur De Course De Pedale De Frein
...
