DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation, ou enregistrement) qui doivent être effectuées après la dépose, la repose, ou le remplacement des pièces durant la dépose/repose de l'ECU de porte d'accès au réseau multiplex, sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Tringlerie |
|---|---|---|---|
| ECU de porte de réseau multiplex |
Réinitialiser la position de fermeture de porte de coffre |
Système de porte de coffre électrique |
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL

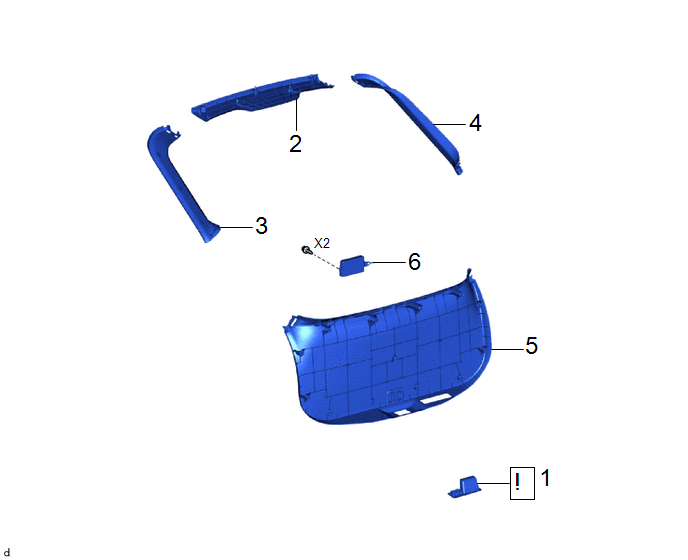

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | POIGNEE DE FERMETURE DE PORTE |
74811D |
|
- | - |
|
2 | GARNISSAGE CENTRAL DE PORTE DE COFFRE |
67939B | - |
- | - |
|
3 | GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE |
67938A | - |
- | - |
|
4 | GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE |
67937B | - |
- | - |
|
5 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE |
67750 | - |
- | - |
|
6 | ECU DE PORTE DU RESEAU MULTIPLEX |
89222A | - |
- | - |
PROCÉDURE
1. DEPOSER LA POIGNEE DE FERMETURE DE PORTE
|
|
Cliquer ici |
2. DEPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE
Cliquer ici
.gif)
3. DEPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE
Cliquer ici
4. DEPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE
(a) Procéder de la même manière que pour le côté gauche.
5. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE
Cliquer ici

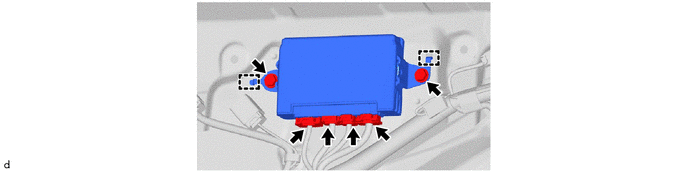

6. DEPOSER L'ECU DE PORTE DE RESEAU MULTIPLEX
