DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la porte arrière, sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
---|---|---|---|
*1: Même si la pièce n'est pas remplacée, il est nécessaire d'effectuer les procédures nécessaires indiquées après la repose. | |||
| Initialiser le système de commande de lève-vitre électrique |
|
|
CONSEIL:
Lorsque le câble est débranché/rebranché de la borne de batterie, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédures à exécuter |
Lien |
---|---|---|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédures à exécuter |
Lien |
---|---|---|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
Système de climatisation |
Une fois que l'interrupteur d'allumage est mis en position ON, la position standard du servomoteur et du détendeur est reconnue. |
- |
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

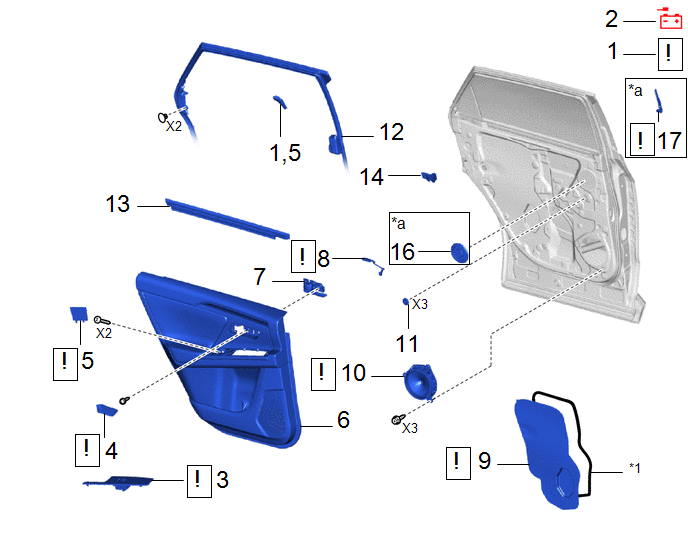

PIECES CONSTITUTIVES (DEMONTAGE)
Procédure | N° de référence | ||||
---|---|---|---|---|---|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
2 | DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
3 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
- |
|
- | - |
4 | GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE |
69278C |
|
- | - |
5 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
67841B |
|
- | - |
6 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
67604 | - |
- | - |
7 | SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE ARRIERE |
69206C | - |
- | - |
8 | ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE ARRIERE |
81080G |
|
- | - |
9 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
67842E |
|
- | - |
10 | ENSEMBLE DE HAUT-PARLEUR ARRIERE |
86160B |
|
- | - |
11 | DEPOSER LE BOUCHON D'ORIFICE |
- | - |
- | - |
12 | DETACHER LE BOURRELET DE PORTE ARRIERE |
67872 | - |
- | - |
13 | BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE |
68174A | - |
- | - |
14 | JOINT DE CEINTURE AVANT DE PORTE ARRIERE |
68197A | - |
- | - |
1,5 | GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE |
67674A | - |
- | - |
16 | BOUCHON D'ORIFICE |
- | - |
- | - |
17 | ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE DE PORTE BLE |
890D0 |
|
- | - |
*a | Avec système de clé numérique |
- | - |
*1 | RUBAN ADHESIF EN BUTYLE |
- | - |
● | Pièce non réutilisable |
- | - |

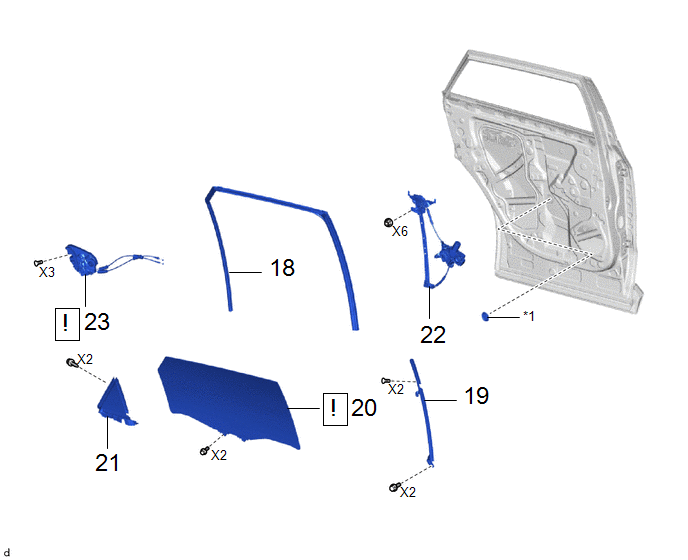

Procédure | N° de référence | ||||
---|---|---|---|---|---|
18 | COULISSEAU DE VITRE DE PORTE ARRIERE |
68152C | - |
- | - |
19 | SOUS-ENSEMBLE DE BARRE DE SEPARATION DE VITRE DE PORTE ARRIERE |
67408E | - |
- | - |
20 | SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE |
68104 |
|
- | - |
21 | ENSEMBLE DE JOINT DE GUIDE ARRIERE DE PORTE ARRIERE |
67480 | - |
- | - |
22 | SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE |
- | - |
- | - |
23 | ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR |
69060A |
|
- | - |
*1 | BOUCHON D'ORIFICE |
- | - |

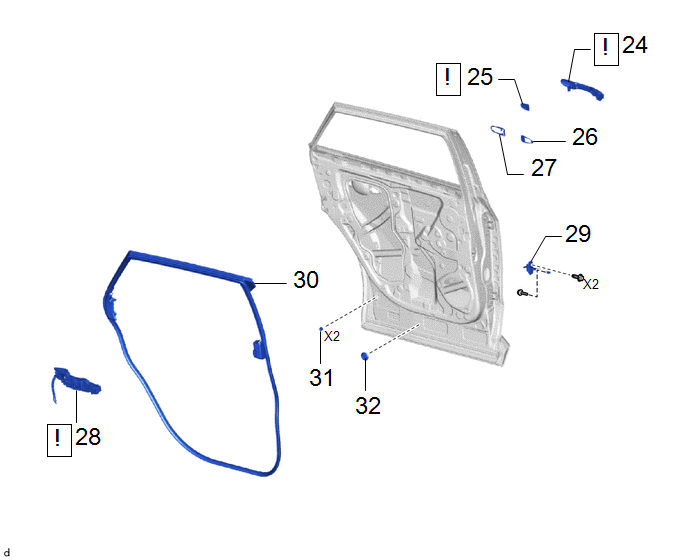

Procédure | N° de référence | ||||
---|---|---|---|---|---|
24 | ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE ARRIERE |
69240 |
|
- | - |
25 | CACHE DE POIGNEE EXTERIEURE DE PORTE ARRIERE |
69227M |
|
- | - |
26 | PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE AVANT |
69241G | - |
- | - |
27 | PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE ARRIERE |
69242G | - |
- | - |
28 | SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE ARRIERE |
69204A |
|
- | - |
29 | ENSEMBLE DE TIRANT DE PORTE ARRIERE |
68630 | - |
- | - |
30 | DEPOSER LE BOURRELET DE PORTE ARRIERE |
67872 | - |
- | - |
31 | COUSSINET |
- | - |
- | - |
32 | DEPOSER LE BOUCHON D'ORIFICE |
- | - |
- | - |

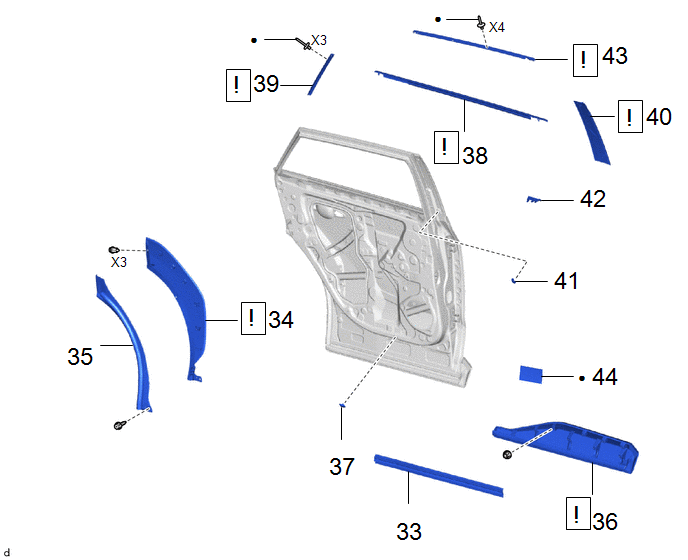

Procédure | N° de référence | ||||
---|---|---|---|---|---|
33 | BOURRELET DE PORTE ARRIERE N° 5 |
67874C | - |
- | - |
34 | ENSEMBLE DE MOULURE EXTERIEURE |
75062 |
|
- | - |
35 | PROTECTION DE PANNEAU DE PORTE ARRIERE |
67858A | - |
- | - |
36 | SOUS-ENSEMBLE DE MOULURE EXTERIEURE INFERIEURE DE PORTE ARRIERE |
75078 |
|
- | - |
37 | JOINT PARE-POUSSIERE DE PORTE ARRIERE |
67837C | - |
- | - |
38 | ENSEMBLE DE GARNITURE DE CEINTURE DE PORTE ARRIERE |
75740 |
|
- | - |
39 | MOULURE D'ENCADREMENT SUPERIEUR DE VITRE DE PORTE ARRIERE |
75764A |
|
- | - |
40 | MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT CENTRAL) |
75762B |
|
- | - |
41 | AGRAFE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE |
75792 | - |
- | - |
42 | JOINT EXTERIEUR AVANT DE PORTE ARRIERE |
67846A | - |
- | - |
43 | MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT ARRIERE) |
75766B |
|
- | - |
44 | PLAQUE ISOLANTE DE PORTE ARRIERE |
67811A | - |
- | - |
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de la batterie. Cliquer ici SETUP > WHEN DISCONNECTING OR Cliquer ici |
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici

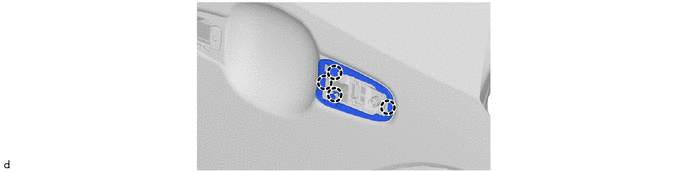

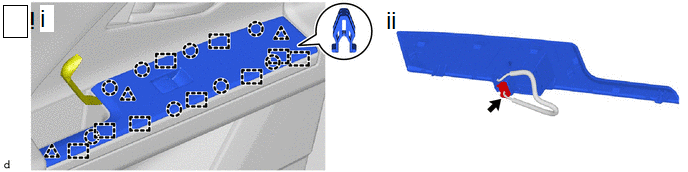

3. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE
(1) A l'aide d'un extracteur de moulure, libérer les griffes et déposer l'ensemble de contacteur de lève-vitre électrique arrière avec panneau de base d'accoudoir de porte arrière.
(2) Débrancher le connecteur.

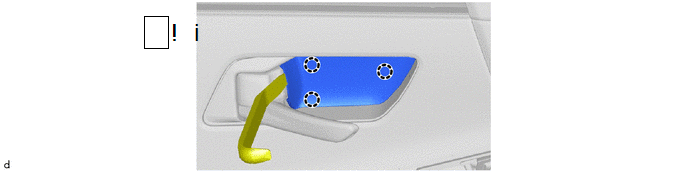

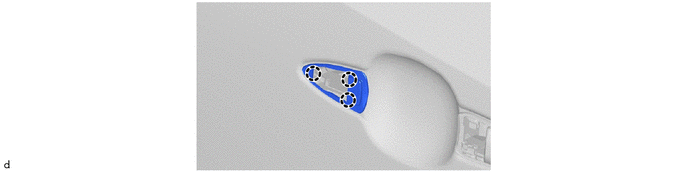

4. DEPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE
(1) A l'aide d'un extracteur de moulure, libérer les griffes et déposer la garniture de poignée intérieure de porte arrière.

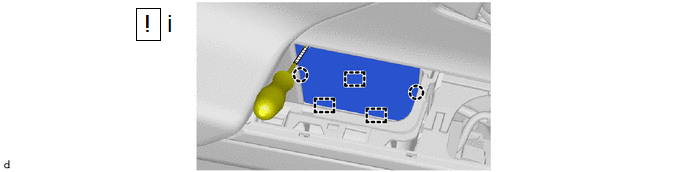

5. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer les griffes et déposer le cache d'orifice de visite de porte arrière.

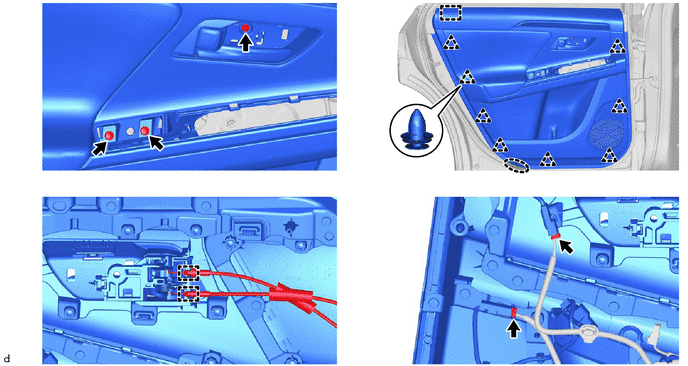

6. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

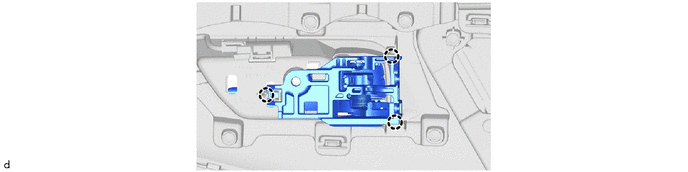

7. DEPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE ARRIERE
8. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE ARRIERE
Cliquer ici |

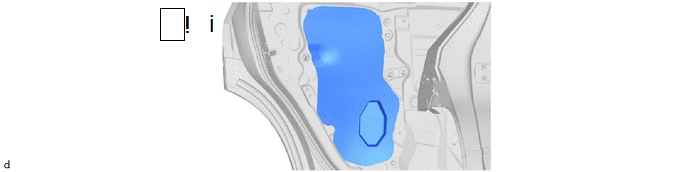

9. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
(1) Déposer le cache d'orifice de visite de porte arrière.
REMARQUE:
Eliminer les résidus de ruban adhésif en butyle du panneau de porte arrière.
10. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE
Cliquer ici |

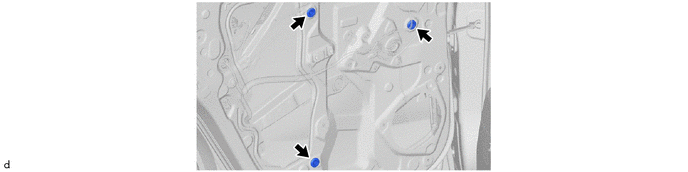

11. DEPOSER LE BOUCHON D'ORIFICE
12. DETACHER LE BOURRELET DE PORTE ARRIERE
13. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE

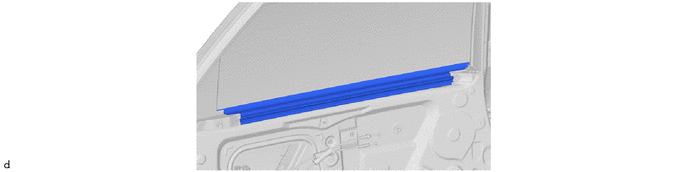

14. DEPOSER LE JOINT DE CEINTURE AVANT DE PORTE ARRIERE

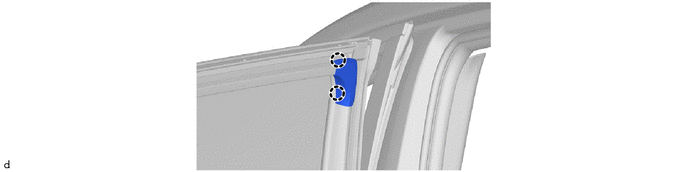

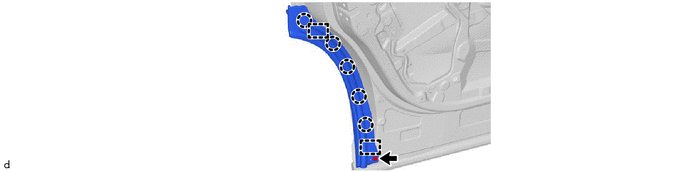

15. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE
16. DEPOSER LE BOUCHON D'ORIFICE (avec système de clé numérique)
Cliquer ici
17. DEPOSER L'ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE INTERIEUR BLE (avec système de clé numérique)
Cliquer ici |

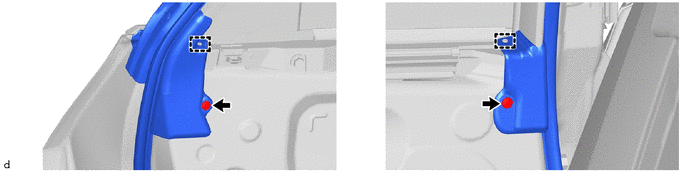

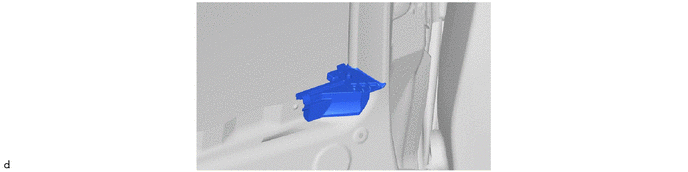

18. DEPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE

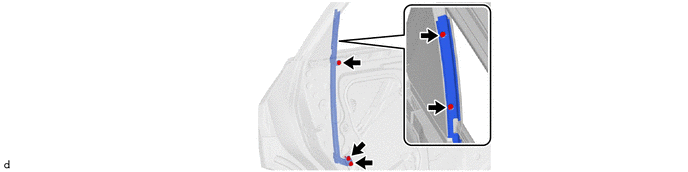

19. DEPOSER LE SOUS-ENSEMBLE DE BARRE DE SEPARATION DE VITRE DE PORTE ARRIERE
20. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE
Tourner dans ce sens |
Déposer dans ce sens |

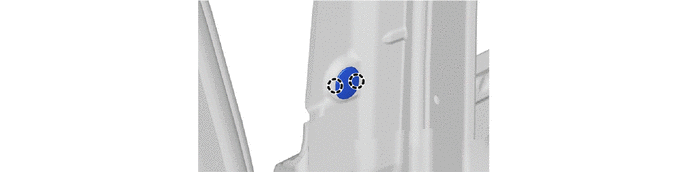

(1) Déposer le bouchon d'orifice.
(2) Débrancher le connecteur de l'ensemble de contacteur de lève-vitre électrique avec panneau de base d'accoudoir de porte arrière.
(3) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
Cliquer ici
(4) Mettre le contacteur d'allumage en position ON.
(5) Déplacer le sous-ensemble de vitre de porte arrière jusqu'à ce que les boulons apparaissent par les orifices de visite.
(6) Mettre le contacteur d'allumage en position OFF.
(7) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.
Cliquer ici
(8) Débrancher le connecteur de l'ensemble de contacteur de lève-vitre électrique avec panneau de base d'accoudoir de porte arrière.
(9) Retirer les 2 boulons.
(10) Déposer le sous-ensemble de vitre de porte arrière comme indiqué sur le schéma.
REMARQUE:
Ne pas endommager le sous-ensemble de vitre de porte arrière.

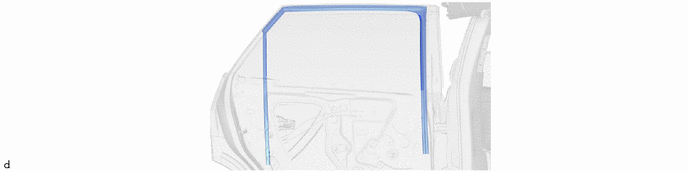

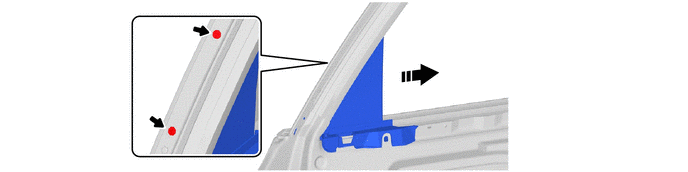

21. DEPOSER L'ENSEMBLE DE JOINT DE GUIDE ARRIERE DE PORTE ARRIERE
Déposer dans ce sens | - |
- |

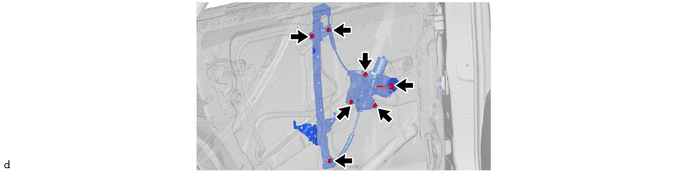

22. DEPOSER LE SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE
23. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR
Cliquer ici |

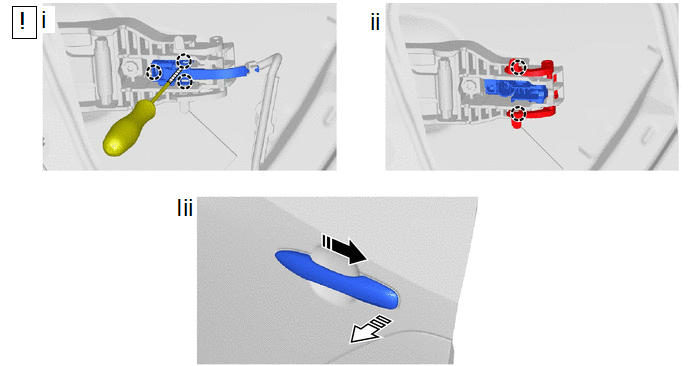

24. DEPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE ARRIERE
Déposer dans cette Direction (1) |
Déposer dans ce sens (2) |
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, débrancher le connecteur.
(2) Libérer les griffes et déplacer le levier, comme indiqué dans le schéma.
(3) Déposer l'ensemble de poignée extérieure de porte arrière comme indiqué sur le schéma.

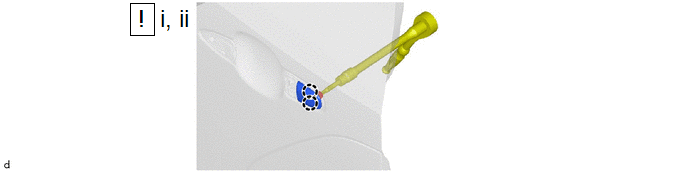

25. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE ARRIERE
(1) A l'aide d'une clé à douille "TORX" T30, desserrer la vis TORX.
CONSEIL:
Il est impossible de déposer la vis car elle est intégrée dans le sous-ensemble d'armature de poignée extérieure de porte arrière.
(2) Libérer les 2 griffes pour déposer le cache de poignée extérieure de porte arrière.
26. DEPOSER LA PLAQUETTE AVANT DE POIGNEE EXTERIEURE DE PORTE ARRIERE
27. DEPOSER LA PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

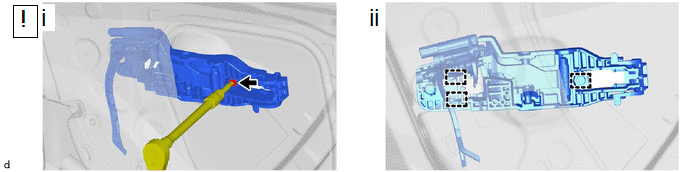

28. DEPOSER LE SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE ARRIERE
(1) A l'aide d'une clé à douille "TORX" T30, desserrer la vis.
CONSEIL:
Il est impossible de déposer la vis car elle est intégrée dans le sous-ensemble d'armature de poignée extérieure de porte arrière.
(2) Libérer les guides pour déposer le sous-ensemble d'armature de poignée extérieure de porte arrière, comme indiqué sur le schéma.

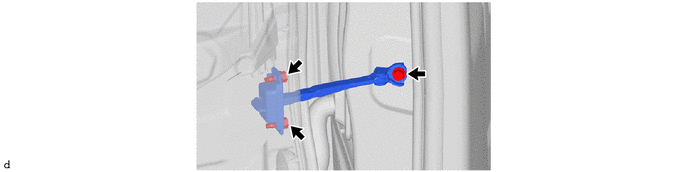

29. DEPOSER L'ENSEMBLE DE TIRANT DE PORTE ARRIERE

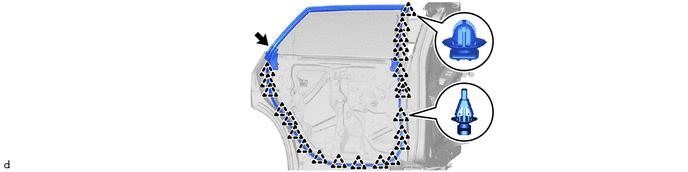

30. DEPOSER LE BOURRELET DE PORTE ARRIERE

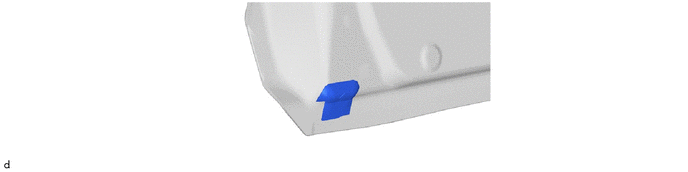

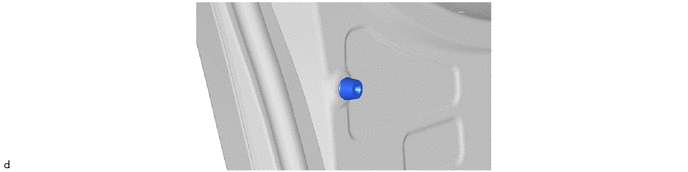

31. DEPOSER LE COUSSINET

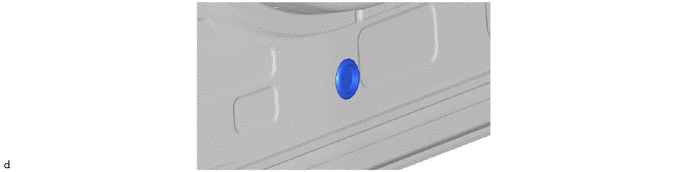

32. DEPOSER LE BOUCHON D'ORIFICE

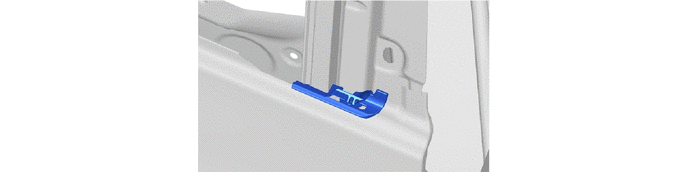

33. DEPOSER LE BOURRELET DE PORTE ARRIERE N° 5
34. DEPOSER L'ENSEMBLE DE MOULURE EXTERIEURE
Cliquer ici |
35. DEPOSER LA PROTECTION DE PANNEAU DE PORTE ARRIERE

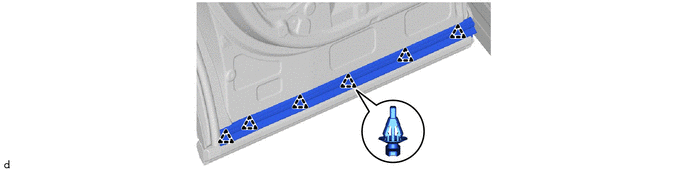

36. DEPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE INFERIEURE DE PORTE ARRIERE
Cliquer ici |
37. DEPOSER LE JOINT PARE-POUSSIERE DE PORTE ARRIERE
38. DEPOSER L'ENSEMBLE DE GARNITURE DE CEINTURE DE PORTE ARRIERE
Cliquer ici |
39. DEPOSER LA MOULURE D'ENCADREMENT SUPERIEUR DE VITRE DE PORTE ARRIERE
Cliquer ici |
40. DEPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT CENTRAL)
Cliquer ici |
41. DEPOSER L'AGRAFE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE
42. DEPOSER LE JOINT EXTERIEUR AVANT DE PORTE ARRIERE
43. DEPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT ARRIERE)
Cliquer ici |

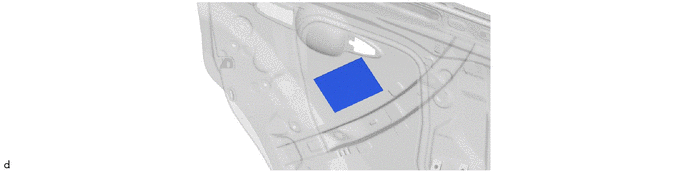

44. DEPOSER LA PLAQUE ISOLANTE DE PORTE ARRIERE
