Toyota bZ4X - Manuel de réparation (2021-2024): Data List/active Test

DATA LIST/ACTIVE TEST

DATA LIST

REMARQUE:

Dans le tableau ci-dessous, les valeurs reprises sous "Conditions normales" sont des valeurs de référence. Ne pas dépendre uniquement de ces valeurs de référence pour décider si une pièce est défectueuse ou non.

CONSEIL:

Relever la Data List à l'aide du GTS permet de relever les valeurs ou états des contacteurs, des capteurs, des actionneurs et d'autres éléments sans avoir à déposer de pièces. Cette vérification non intrusive peut être très utile dans la mesure où des conditions ou des signaux intermittents peuvent être identifiés préalablement au déplacement des pièces ou des câblages. Relever la Data List lors de la recherche de pannes permet de gagner du temps au cours du diagnostic.

(a) En fonction de l'affichage du GTS, relever la Data List.

Chassis>Brake Booster>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Total Distance Traveled - Unit

Unité de distance totale parcourue

km / mile

-

-

Total Distance Traveled

Distance totale parcourue

Min.: 0

Max.: 16777215

-

-

Solenoid Power Supply Voltage

Valeur de tension d'alimentation électrique de l'électrovanne

Min.: 0,0 V

Max.: 25,5 V

-

Varie en fonction de la tension de la batterie auxiliaire

Stop Light SW

Ensemble de contacteur des feux stop (tension d'entrée de la borne STP)

OFF/ON

OFF: pédale de frein relâchée

ON: pédale de frein enfoncée

CONSEIL:

Le système détermine l'état de la pédale de frein à l'aide de la tension à la borne STP

Parking Brake SW

Etat du frein de stationnement

OFF/ON

En position OFF: Frein de stationnement relâché

En position ON: frein de stationnement serré

-

Buzzer

Avertisseur sonore de combiné d'instruments

OFF/ON

OFF: signal sonore désactivé

ON: signal sonore activé

-

Dealer Mode

Etat du mode Concessionnaire (mode de vérification du signal ou mode de calibrage)

OFF/ON

OFF: mode normal

ON: mode Concessionnaire (mode de vérification du signal ou mode de calibrage)

CONSEIL:

  • Pour plus d'informations sur le mode Concessionnaire (vérification du signal), se reporter à la procédure de vérification du signal*1
  • Pour plus d'informations sur le mode Concessionnaire (calibrage), se reporter à la section Reset Memory / Calibration*2

Reservoir Warning SW

Contacteur de rappel de niveau de liquide de frein

OFF/ON

OFF: niveau de réservoir normal

ON: niveau de réservoir faible

-

ECB Solenoid (SGH)

Electrovanne de commutation (SGH)

OFF/ON

OFF: électrovanne désactivée

ON: électrovanne activée

ECB: frein à commande électronique

ECB Solenoid (SSA)

Electrovanne de commutation (SSA)

OFF/ON

OFF: électrovanne désactivée

ON: électrovanne activée

ECB: frein à commande électronique

IGP_PT1

Etat de IGP_PT1

OFF/ON

OFF: IGP_PT1 OFF

ON: IGP_PT1 ON

-

IGP_PT2

Etat de IGP_PT2

OFF/ON

OFF: IGP_PT2 OFF

ON: IGP_PT2 ON

-

Stroke Sensor

Capteur de course de pédale de frein 1

Min.: 0,0 V

Max. : 5,0 V

Pédale de frein relâchée: 0,6 à 1,4 V

La valeur augmente lorsque la pédale de frein est enfoncée

Quantity of Brake Pedal Stroke

Quantité de course de pédale de frein

Min.: 0 mm

Max.: 255 mm

Pédale de frein relâchée: 0 mm

La valeur augmente lorsque la pédale de frein est enfoncée

Servo Pressure

Valeur de pression de servomoteur

Min.: 0,00 MPa

Max. : 24,48 MPa

Pédale de frein relâchée : 0,00 à 1,53 MPa

Pédale de frein enfoncée: change proportionnellement au degré d'enfoncement de la pédale de frein

Voltage of Stroke Sensor

Tension du capteur de course de pédale de frein 1

Min.: 0,0 V

Max. : 5,0 V

-

-

Brake Pedal Stroke Change Speed

Taux de changement de course de pédale de frein

Min. : -2560 mm/s

Max.: 2540 mm/s

Pédale de frein relâchée ou maintenue enfoncée: 0 mm/s

La pédale de frein est déplacée : change proportionnellement à la vitesse de fonctionnement de la pédale de frein

Target Oil Pressure

Pression hydraulique de roue cible

Min.: 0,00 MPa

Max.: 20,00 MPa

-

Varie en fonction de la pression hydraulique cible du cylindre de roue

VCSK Voltage Value

Valeur de tension VCSK

Min.: 0,000 V

Max.: 5,500 V

4,800 à 5,200 V

-

SGH Solenoid Current

Courant de l'électrovanne de commutation (SGH)

Min.: 0,000 A

Max.: 3,000 A

0,000 à 1,500 A

-

SSA Solenoid Current

Courant de l'électrovanne de commutation (SSA)

Min.: 0,000 A

Max.: 3,000 A

0,000 à 1,500 A

-

ECB Main Relay

Demande de fonctionnement du relais principal

OFF/ON

OFF: Relais éteint

ON: Relais allumé

ECB: système de freinage à commande électronique

The Number of Capacitor Operation

Affiche le nombre d'opérations du condensateur (ensemble d'alimentation électrique de commande de freinage)

Min.: 0

Max.: 255

-

-

IGR Voltage

Valeur de tension IGR

Min.: 0,0 V

Max.: 25,5 V

-

Varie en fonction de la tension de la batterie auxiliaire

BS Voltage

Valeur de tension BS

Min.: 0,0 V

Max.: 25,5 V

-

Varie en fonction de la tension de la batterie auxiliaire

Gap Hold Chamber Oil Pressure

Valeur de pression de simulateur de course

Min.: 0,00 MPa

Max. : 24,48 MPa

-

-

Gap Hold Chamber Oil Temperature

Température d'huile du simulateur de course

Min. : -80°C (-112°F)

Max. : 175°C (347°F)

-

-

Gap Hold Chamber Oil Pressure Grade

Quantité de changement de pression d'huile du simulateur de course

Min. : -30 MPa/s

Max.: 225 MPa/s

-

-

Linear Solenoid Current (SLM1)

Courant d'électrovanne linéaire (SLM1)

Min.: 0,0 A

Max.: 1,5 A

Pédale de frein relâchée: 0,0 A

-

Linear Solenoid Current (SLM2)

Courant d'électrovanne linéaire (SLM2)

Min.: 0,0 A

Max.: 1,5 A

Pédale de frein relâchée: 0,0 A

-

BM Voltage

Valeur de tension BM

Min.: 0,0 V

Max.: 25,5 V

-

Varie en fonction de la tension de la batterie auxiliaire

Zero point Calibrated Value of Phase U Current Monitor

Affiche la valeur de calibrage du point zéro du contrôle de courant de phase U pour moteur sans balais

Min.: -32,768 A

Max.: 32,767 A

-

-

Zero point Calibrated Value of Phase V Current Monitor

Affiche la valeur de calibrage du point zéro du contrôle de courant de phase V pour moteur sans balais

Min.: -32,768 A

Max.: 32,767 A

-

-

Zero point Calibrated Value of Phase W Current Monitor

Affiche la valeur de calibrage du point zéro du contrôle de courant de phase W pour moteur sans balais

Min.: -32,768 A

Max.: 32,767 A

-

-

Thermistor1 Temperature for Inverter Circuit

Température de thermistance1 dans le circuit d'inverseur

Min.: -327,68°C (-558°F)

Max.: 327,67°C (622°F)

-

-

Thermistor2 Temperature for Inverter Circuit

Température de thermistance2 dans le circuit d'inverseur

Min.: -327,68°C (-558°F)

Max.: 327,67°C (-622°F)

-

-

Brushless Motor Inverter end Voltage

Tension de fin d'inverseur pour moteur sans balais

Min.: 0,00 V

Max.: 655,35 V

-

Varie en fonction de la tension de la batterie auxiliaire

Brushless Motor Required Rotation Speed (with Rotation Angle Sensor)

Vitesse de rotation du moteur sans balais requise

Min.: -32768 tr/min

Max.: 32767 tr/min

-

-

Brushless Motor Actual Rotation Speed (with Rotation Angle Sensor)

Vitesse de rotation réelle du moteur sans balais

Min.: -32768 tr/min

Max.: 32767 tr/min

-

-

Brushless Motor Operation Status (with Rotation Angle Sensor)

Etat de fonctionnement du moteur sans balais

Abnormal / Stop / Synchronization drive / Extended Induced voltage

-

-

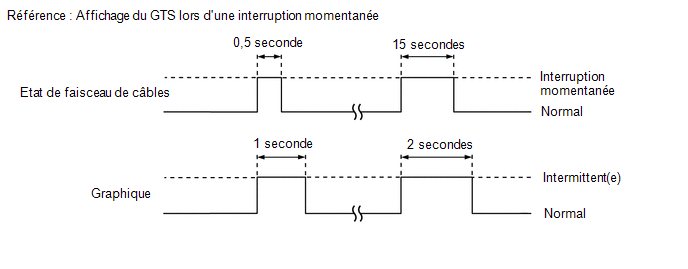

Gap Hold Chamber Pressure Sensor Open History

Historique de coupure de circuit momentanée du capteur de pression d'écartement

None / Exist

-

-

Down Stream Voltage Solenoid Relay

Tension en aval du relais d'électrovanne

Min.: 0,0 V

Max.: 25,5 V

-

Varie en fonction de la tension de la batterie auxiliaire

CBKP Voltage

Valeur de tension CBKP

Min.: 0,0 V

Max.: 25,5 V

-

Varie en fonction de la tension de la batterie auxiliaire

Capacitor Error Detail Code

Erreur de code de détail du condensateur (ensemble d'alimentation électrique de commande de freinage)

Min.: 0

Max.: 31

-

-

Chassis / Brake/EPB / Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Total Distance Traveled - Unit

Unité de distance totale parcourue

km / mile

-

-

Total Distance Traveled

Distance totale parcourue

Min.: 0

Max.: 16777215

-

-

FR Wheel Speed

Valeur du capteur de vitesse de roue avant droite

Min.: 0,0 km/h (0 mi/h)

Max.: 6553,5 km/h (4072 mi/h)

Véhicule arrêté: 0,0 km/h (0 mi/h)

En cas de conduite à vitesse constante: Pas de grandes fluctuations

FL Wheel Speed

Valeur du capteur de vitesse de roue avant gauche

Min.: 0,0 km/h (0 mi/h)

Max.: 6553,5 km/h (4072 mi/h)

Véhicule arrêté: 0,0 km/h (0 mi/h)

En cas de conduite à vitesse constante: Pas de grandes fluctuations

RR Wheel Speed

Valeur du capteur de vitesse de roue arrière droite

Min.: 0,0 km/h (0 mi/h)

Max.: 6553,5 km/h (4072 mi/h)

Véhicule arrêté: 0,0 km/h (0 mi/h)

En cas de conduite à vitesse constante: Pas de grandes fluctuations

RL Wheel Speed

Valeur du capteur de vitesse de roue arrière gauche

Min.: 0,0 km/h (0 mi/h)

Max.: 6553,5 km/h (4072 mi/h)

Véhicule arrêté: 0,0 km/h (0 mi/h)

En cas de conduite à vitesse constante: Pas de grandes fluctuations

FR Wheel Acceleration

Accélération de la roue avant droite

Min.: -200,840 m/s2

Max.: 199,271 m/s2

Véhicule arrêté: 0,000 m/s2

Pendant la décélération: -200,840 à 0,000 m/s2

Pendant l'accélération: 0,000 à 199,271 m/s2

Au cours de la décélération/accélération: change continuellement

FL Wheel Acceleration

Accélération de la roue avant gauche

Min.: -200,840 m/s2

Max.: 199,271 m/s2

Véhicule arrêté: 0,000 m/s2

Pendant la décélération: -200,840 à 0,000 m/s2

Pendant l'accélération: 0,000 à 199,271 m/s2

Au cours de la décélération/accélération: change continuellement

RR Wheel Acceleration

Accélération de la roue arrière droite

Min.: -200,840 m/s2

Max.: 199,271 m/s2

Véhicule arrêté: 0,000 m/s2

Pendant la décélération: -200,840 à 0,000 m/s2

Pendant l'accélération: 0,000 à 199,271 m/s2

Au cours de la décélération/accélération: change continuellement

RL Wheel Acceleration

Accélération de la roue arrière gauche

Min.: -200,840 m/s2

Max.: 199,271 m/s2

Véhicule arrêté: 0,000 m/s2

Pendant la décélération: -200,840 à 0,000 m/s2

Pendant l'accélération: 0,000 à 199,271 m/s2

Au cours de la décélération/accélération: change continuellement

Master Cylinder Sensor 1

Pression du capteur de pression de maître-cylindre (valeur détectée par l'ECU)

Min.: -1,00 MPa

Max.: 23,99 MPa

Pédale de frein relâchée : -1,00 à 0,00 MPa

La valeur augmente lorsque la pédale de frein est enfoncée

Zero Point of M/C

Valeur mémorisée du point zéro du capteur de pression de maître-cylindre

Min.: -12,5 MPa

Max.: 12,4 MPa

-

-

Master Cylinder Sensor Temperature

Température de capteur de pression de maître-cylindre

Min. : -80°C (-112°F)

Max. : 175°C (347°F)

Température actuelle du capteur de pression de maître-cylindre

-

M/C Sensor Grade

Modification du capteur de pression de maître-cylindre (valeur détectée par l'ECU)

Min. : -30 MPa/s

Max.: 225 MPa/s

Pédale de frein relâchée ou pédale maintenue à une position constante: 0 MPa/s

Lorsque la pédale de frein est actionnée: change en fonction de la vitesse de déplacement de la pédale

Lateral G

G Latérale

Min.: -25,105 m/s2

Max.: 24,908 m/s2

En tournant à droite : -25,105 à 0,000 m/s2

En tournant à gauche : 0,000 à 24,908 m/s2

En virage: variations de proportion avec l'accélération latérale

Forward and Rearward G

G avant et arrière

Min.: -25,105 m/s2

Max.: 24,908 m/s2

Pendant la décélération : -25,105 à 0,000 m/s2

Pendant l'accélération : 0,000 à 24,908 m/s2

Au cours de l'accélération/de la décélération: variations proportionnelles à l'accélération

Zero Point of Decele2

Valeur mémorisée du point zéro du G latéral

Min.: -25,105 m/s2

Max.: 24,908 m/s2

-

-

Zero Point of Decele

Valeur mémorisée du point zéro du G vers l'avant et vers l'arrière

Min.: -25,105 m/s2

Max.: 24,908 m/s2

-

-

Yaw Rate Sensor Value

Valeur du capteur de vitesse d'embardée

Min.: -128°/s

Max.: 127°/s

Véhicule arrêté: 0°/s

Tourner à droite: -128 à 0°/s

Tourner à gauche: 0 à 127°/s

-

Zero Point of Yaw Rate Sensor

Valeur mémorisée du point zéro du capteur d'embardée

Min.: -128°/s

Max.: 127°/s

Après avoir terminé le calibrage du point zéro: 0°

-

Steering Angle Value

Valeur du capteur d'angle de braquage

Min.: - 3276,8°

Max.: 3276,7°

En tournant à gauche : 0,0 à 3276,7°.

En tournant à droite : -3276,8 à 0,0°.

-

Zero Point of Steering Angle

Valeur mémorisée du point zéro du capteur d'angle de braquage

Min.: - 3276,8°

Max.: 3276,7°

-

-

MT Voltage Value

Valeur de tension d'entraînement de moteur ABS

Min.: 0,0 V

Max.: 25,5 V

Contacteur d'allumage ON : 0,0 à 4,7 V

Varie en fonction de la tension de la batterie auxiliaire

CONSEIL:

Il s'agit de la tension en aval du moteur ABS, contrôlée par l'ECU de contrôle de dérapage n° 2

Solenoid Power Supply Voltage

Valeur de tension d'alimentation électrique de l'électrovanne

Min.: 0,0 V

Max.: 25,5 V

Contacteur d'allumage ON : 11,0 à 14,0 V

Varie en fonction de la tension de la batterie auxiliaire

CONSEIL:

Il s'agit de la sortie de tension (qui fournit l'alimentation électrique à chaque électrovanne) transmise d'ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein) au relais d'électrovanne ABS

Vehicle Speed

Vitesse du véhicule

(Sortie du signal de vitesse du véhicule vers l'ensemble de combiné d'instruments)

Min.: 0,0 km/h (0 mi/h)

Max.: 6553,5 km/h (4072 mi/h)

Véhicule arrêté: 0,0 km/h (0 mi/h)

En cas de conduite à vitesse constante : pas de grandes fluctuations

Accelerator Opening Angle %

Pourcentage d'angle d'ouverture de la pédale d'accélérateur

Min.: 0,0%

Max.: 127,5%

Pédale d'accélérateur relâchée: 0,0%

Pendant le fonctionnement de la pédale d'accélérateur: change proportionnellement au mouvement de la pédale

Shift Lever Position

Information sur le rapport engagé

fail / 1st / 2nd / 3rd / 4th / 5th / 6th / B / D/M / N / P / R / No input

Rapport engagé

-

TRC(TRAC)/VSC OFF Mode

Mode TRAC/VSC OFF/

Mode Normal (TRC(TRAC) ON/VSC ON) / TRC(TRAC) OFF mode (TRC(TRAC) OFF/VSC ON) / Not defined / VSC OFF mode (TRC(TRAC) OFF/VSC OFF)

Mode normal (TRC(TRAC) ON/VSC ON): mode normal

Mode TRC(TRAC) OFF (TRC(TRAC) OFF/VSC ON): mode TRAC OFF

Not defined: non défini

Mode VSC OFF (TRC(TRAC) OFF/VSC OFF): mode VSC OFF

-

Brake Hold Control Mode

Mode de contrôle du maintien des freins

Out of control mode / Pressure hold mode / Pressure release mode / EPB lock mode

Out of control mode: le système de commande de maintien de freinage est en position OFF ou le système de commande de maintien de freinage est en mode veille (le témoin de maintien de freinage en veille est allumé)

Pressure hold mode: la commande de maintien de freinage fonctionne (le témoin de maintien de freinage est allumé)

Pressure release mode: la commande de maintien de freinage est relâchée (le témoin de maintien de freinage en fonctionnement ne s'allume pas.)

EPB lock mode: le frein de stationnement est enclenché pendant la commande de maintien du frein

CONSEIL:

  • EPB: système de frein de stationnement électrique
  • Si la pédale de frein n'est pas enfoncée pendant au moins 3 minutes ou plus après le passage au mode de maintien de pression, le système passe automatiquement en mode de verrouillage d'EPB

FR Target Oil Pressure

Pression d'huile cible de roue avant droite

Min.: 0,0 MPa

Max.: 20,0 MPa

-

Différent(e) en fonction de la pression d'huile cible de chaque roue

FL Target Oil Pressure

Pression d'huile cible de roue avant gauche

Min.: 0,0 MPa

Max.: 20,0 MPa

-

Différent(e) en fonction de la pression d'huile cible de chaque roue

RR Target Oil Pressure

Pression d'huile cible de roue arrière droite

Min.: 0,0 MPa

Max.: 20,0 MPa

-

Différent(e) en fonction de la pression d'huile cible de chaque roue

RL Target Oil Pressure

Pression d'huile cible de roue arrière gauche

Min.: 0,0 MPa

Max.: 20,0 MPa

-

Différent(e) en fonction de la pression d'huile cible de chaque roue

Vehicle Speed Grade

Accélération/décélération du véhicule

Min.: -25,105 m/s2

Max.: 24,908 m/s2

Véhicule arrêté: 0,000 m/s2

Pendant la décélération: -25,105 à 0,000 m/s2

Pendant l'accélération : 0,000 à 24,908 m/s2

Pendant la conduite: variations de proportion avec l'accélération/décélération du véhicule

Vehicle Stop Time from IG ON

Temps depuis que le véhicule est à l'arrêt après avoir mis le contacteur d'allumage en position ON

Min.: 0 s

Max.: 1275 s

-

-

Travel Distance from IG ON

Temps de conduite après avoir mis le contacteur d'allumage en position ON

Min.: 0 s

Max.: 1275 s

-

-

Stop Light SW

Position de l'ensemble de contacteur des feux stop

(entrée de borne STP ou STP2)

OFF/ON

OFF: pédale de frein relâchée

ON: pédale de frein enfoncée

CONSEIL:

  • Relais de commande des feux stop (ECU d'intégration d'alimentation électrique de semi-conducteur) désactivé: Etat de la borne STP affiché.
  • Relais de commande des feux stop (ECU d'intégration d'alimentation électrique de semi-conducteur) activé: Etat de la borne STP2 affiché.

Parking Brake SW

Etat du frein de stationnement

OFF/ON

En position OFF: Frein de stationnement relâché

En position ON: frein de stationnement serré

-

Brake Hold Switch

Contacteur de maintien de freinage (ensemble de contacteur de frein de stationnement électrique) (entrée de borne BH)

OFF/ON

OFF: contacteur de maintien de freinage (ensemble de contacteur de frein de stationnement électrique) en position OFF

ON: contacteur de maintien de freinage (ensemble de contacteur de frein de stationnement électrique) en position ON

CONSEIL:

L'état du contacteur de maintien de freinage (ensemble de contacteur de frein de stationnement électrique) est déterminé à l'aide de la tension à la borne BH

Stop Light Relay

Etat du relais de commande des feux stop (ECU d'intégration d'alimentation électrique de semi-conducteur)

(entrée de borne STP)

OFF/ON

OFF: Relais de commande des feux stop (ECU d'intégration d'alimentation électrique de semi-conducteur) désactivé et pédale de frein relâchée

ON: Relais de commande des feux stop (ECU d'intégration d'alimentation électrique de semi-conducteur) activé ou pédale de frein enfoncée

CONSEIL:

La tension de l'alimentation électrique fournie aux feux stop est mesurée à la borne STP2.

Inspection Mode

Mode de vérification

OFF/ON

OFF: mode normal

ON: mode d’inspection

-

TRC(TRAC) Control

Statut de commande TRAC

Out of controlling / Under Controlling

Out of controlling: Pas durant la commande

Under Controlling: pendant le contrôle

-

TRC(TRAC) Engine Control

Etat de la commande de papillon TRAC

Out of controlling / Under Controlling

Out of controlling: Pas durant la commande

Under Controlling: pendant le contrôle

-

TRC(TRAC) Brake Control

Etat de la commande de freinage TRAC

Out of controlling / Under Controlling

Out of controlling: Pas durant la commande

Under Controlling: pendant le contrôle

-

FR Wheel VSC Ctrl Status

Etat du contrôle de VSC de roue avant droite

Out of controlling / Under Controlling

Out of controlling: Pas durant la commande

Under Controlling: pendant le contrôle

-

FL Wheel VSC Ctrl Status

Etat du contrôle de VSC de roue avant gauche

Out of controlling / Under Controlling

Out of controlling: Pas durant la commande

Under Controlling: pendant le contrôle

-

RR Wheel VSC Ctrl Status

Etat du contrôle de VSC de roue arrière droite

Out of controlling / Under Controlling

Out of controlling: Pas durant la commande

Under Controlling: pendant le contrôle

-

RL Wheel VSC Ctrl Status

Etat du contrôle de VSC de roue arrière gauche

Out of controlling / Under Controlling

Out of controlling: Pas durant la commande

Under Controlling: pendant le contrôle

-

FR Wheel ABS Ctrl Status

Statut de la commande ABS de la roue avant droite

Out of controlling / Under Controlling

Out of controlling: Pas durant la commande

Under Controlling: pendant le contrôle

-

FL Wheel ABS Ctrl Status

Statut de la commande ABS de la roue avant gauche

Out of controlling / Under Controlling

Out of controlling: Pas durant la commande

Under Controlling: pendant le contrôle

-

RR Wheel ABS Ctrl Status

Statut de la commande ABS de la roue arrière droite

Out of controlling / Under Controlling

Out of controlling: Pas durant la commande

Under Controlling: pendant le contrôle

-

RL Wheel ABS Ctrl Status

Statut de la commande ABS de la roue arrière gauche

Out of controlling / Under Controlling

Out of controlling: Pas durant la commande

Under Controlling: pendant le contrôle

-

BA Ctrl Status

Statut de commande BA

OFF/ON

OFF: Pas durant la commande

ON: pendant la commande

-

PBA Ctrl Status

Etat de contrôle de PBA

OFF/ON

OFF: Pas durant la commande

ON: pendant la commande

-

Stop Light Relay State for ECU Control

Etat du relais de commande des feux stop (ECU d'intégration d'alimentation électrique de semi-conducteur) (sortie de la borne STPO) (pour la commande d'ECU)

OFF/ON

OFF: Relais de commande des feux stop (ECU d'intégration d'alimentation électrique de semi-conducteur) désactivé (feux stop éteints)

ON: Relais de commande des feux stop (ECU d'intégration d'alimentation électrique de semi-conducteur) activé (feux stop allumés)

-

Solenoid State for ECU Control

Statut du relais d'électrovanne ABS (pour la commande d'ECU)

OFF/ON

OFF: le relais d'électrovanne ABS ne fonctionne pas

ON: fonctionnement du relais d'électrovanne ABS

-

Motor State for ECU Control

Statut du relais du moteur ABS (pour la commande d'ECU)

OFF/ON

OFF: le relais de moteur ABS ne fonctionne pas

ON: fonctionnement du relais de moteur ABS

-

Buzzer

Avertisseur sonore de combiné d'instruments

OFF/ON

OFF: signal sonore désactivé

ON: signal sonore activé

-

Dealer Mode

Etat du mode Concessionnaire (mode de vérification du signal ou mode de calibrage)

OFF/ON

OFF: mode normal

ON: mode Concessionnaire (mode de vérification du signal ou mode de calibrage)

CONSEIL:

  • Pour plus d'informations sur le mode Concessionnaire (vérification du signal), se reporter à la procédure de vérification du signal*1
  • Pour plus d'informations sur le mode Concessionnaire (calibrage), se reporter à la section Reset Memory / Calibration*2

Zero Point Memory State of Steering Angle Sensor

Statut de la mémorisation du point zéro du capteur d'angle de braquage

Le point zéro n'est pas mémorisé / le point zéro est mémorisé

-

CONSEIL:

Le point zéro du capteur d'angle de braquage est obtenu lorsque le véhicule est conduit en ligne droite à une vitesse de 35 km/h (22 mi/h) minimum pendant environ 5 secondes

Regenerative Cooperation

Coopération régénératrice

OFF/ON

OFF: ne fonctionne pas

ON: fonctionne

-

TRC(TRAC)/VSC OFF SW

Contacteur VSC OFF (ensemble de comodo) (entrée de borne CSW)

OFF/ON

OFF: Contacteur VSC OFF (ensemble de comodo) en position OFF

ON: Contacteur VSC OFF (ensemble de comodo) en position ON

CONSEIL:

L'état de contacteur VSC OFF (ensemble de comodo) est déterminé à l'aide de la tension à la borne CSW

IGP_PT2

Etat de IGP_PT2

OFF/ON

OFF: IGP_PT2 OFF

ON: IGP_PT2 ON

-

FR Wheel

Sens de rotation de roue avant droite

Forward / Back

En marche avant: Forward

En marche arrière: Back

-

FL Wheel

Sens de rotation de roue avant gauche

Forward / Back

En marche avant: Forward

En marche arrière: Back

-

RR Wheel

Sens de rotation de roue arrière droite

Forward / Back

En marche avant: Forward

En marche arrière: Back

-

RL Wheel

Sens de rotation de roue arrière gauche

Forward / Back

En marche avant: Forward

En marche arrière: Back

-

ECU +B1 Voltage

Tension en +B1 d'ECU de contrôle de dérapage N° 2 (ensemble d'actionneur de frein)

Min.: 0,0 V

Max.: 25,5 V

11,0 à 14,0 V

-

Brake Hold Ready

Etat d'autorisation de commande de maintien de freinage

Pas en mode veille / mode veille

Not in stand-by mode: la fonction de maintien de freinage ne fonctionne pas (témoin de maintien de freinage en veille non allumé)

Stand-by mode: état de veille de la fonction de maintien de freinage (témoin de maintien de freinage en veille allumé)

-

Stroke Sensor2

Capteur de course de pédale de frein 2

Min.: 0,0 V

Max. : 5,0 V

Pédale de frein relâchée: 3,6 à 4,4 V

La valeur diminue lorsque la pédale de frein est enfoncée

Quantity of Brake Pedal Stroke

Quantité de course de pédale de frein

Min.: 0 mm

Max.: 255 mm

Pédale de frein relâchée: 0 mm

La valeur augmente lorsque la pédale de frein est enfoncée

Voltage of Stroke Sensor2

Tension du capteur de course de pédale de frein 2

Min.: 0,0 V

Max. : 5,0 V

-

-

FR Regenerative Request

Couple de demande régénératrice avant droit

Min.: 0 Nm

Max.: 1048560 Nm

-

Varie en fonction de la force appliquée à la pédale de frein (Lorsque la pédale de frein est légèrement enfoncée après avoir roulé à 30 km/h (19 mi/h) minimum, en évitant tout freinage brusque.)

FR Regenerative Operation

Couple de fonctionnement régénérateur avant droit

Min.: 0 Nm

Max.: 1048560 Nm

-

Varie en fonction de la force appliquée à la pédale de frein (Lorsque la pédale de frein est légèrement enfoncée après avoir roulé à 30 km/h (19 mi/h) minimum, en évitant tout freinage brusque.)

Brake Pedal Stroke Change Speed

Taux de changement de course de pédale de frein

Min. : -2560 mm/s

Max.: 2540 mm/s

Pédale de frein relâchée ou maintenue enfoncée: 0 mm/s

La pédale de frein est déplacée : change proportionnellement à la vitesse de fonctionnement de la pédale de frein

VCSK Voltage Value

Valeur de tension VSK2

Min.: 0,000 V

Max.: 5,500 V

4,800 à 5,200 V

-

ABS Solenoid (SRLR)

Etat de l'électrovanne de diminution de pression arrière gauche

OFF/ON

OFF: ne fonctionne pas

ON: en cours de fonctionnement (réduction de pression)

CONSEIL:

L'électrovanne commande la pression de liquide de frein du cylindre de roue du véhicule

ABS Solenoid (SRLH)

Etat de l'électrovanne de maintien de pression arrière gauche

OFF/ON

OFF: ne fonctionne pas

ON: en cours de fonctionnement (maintien de pression)

CONSEIL:

L'électrovanne commande la pression de liquide de frein du cylindre de roue du véhicule

ABS Solenoid (SRRR)

Etat de l'électrovanne de diminution de pression arrière droite

OFF/ON

OFF: ne fonctionne pas

ON: en cours de fonctionnement (réduction de pression)

CONSEIL:

L'électrovanne commande la pression de liquide de frein du cylindre de roue du véhicule

ABS Solenoid (SRRH)

Etat de l'électrovanne de maintien de pression arrière droite

OFF/ON

OFF: ne fonctionne pas

ON: en cours de fonctionnement (maintien de pression)

CONSEIL:

L'électrovanne commande la pression de liquide de frein du cylindre de roue du véhicule

ABS Solenoid (SFLR)

Etat de l'électrovanne de diminution de pression avant gauche

OFF/ON

OFF: ne fonctionne pas

ON: en cours de fonctionnement (réduction de pression)

CONSEIL:

L'électrovanne commande la pression de liquide de frein du cylindre de roue du véhicule

ABS Solenoid (SFLH)

Etat de l'électrovanne de maintien de pression avant gauche

OFF/ON

OFF: ne fonctionne pas

ON: en cours de fonctionnement (maintien de pression)

CONSEIL:

L'électrovanne commande la pression de liquide de frein du cylindre de roue du véhicule

ABS Solenoid (SFRR)

Etat de l'électrovanne de diminution de pression avant droite

OFF/ON

OFF: ne fonctionne pas

ON: en cours de fonctionnement (réduction de pression)

CONSEIL:

L'électrovanne commande la pression de liquide de frein du cylindre de roue du véhicule

ABS Solenoid (SFRH)

Etat de l'électrovanne de maintien de pression avant droite

OFF/ON

OFF: ne fonctionne pas

ON: en cours de fonctionnement (maintien de pression)

CONSEIL:

L'électrovanne commande la pression de liquide de frein du cylindre de roue du véhicule

TRC(TRAC)/VSC Solenoid (SM2)

Etat de l'électrovanne de coupure de maître-cylindre (électrovanne "B" de commande de pression de frein)

OFF/ON

OFF: ne fonctionne pas

ON: en cours de fonctionnement (régulation de pression)

CONSEIL:

En fonction des conditions de fonctionnement, les électrovannes de coupure de maître-cylindre régulent la pression de liquide de frein générée par le moteur de pompe

TRC(TRAC)/VSC Solenoid (SM1)

Etat de l'électrovanne de coupure de maître-cylindre (électrovanne "A" de commande de pression de frein)

OFF/ON

OFF: ne fonctionne pas

ON: en cours de fonctionnement (régulation de pression)

CONSEIL:

En fonction des conditions de fonctionnement, les électrovannes de coupure de maître-cylindre régulent la pression de liquide de frein générée par le moteur de pompe

ABS Motor Relay

Relais du moteur

OFF/ON

OFF: relais de moteur désactivé

ON: relais de moteur activé

-

Solenoid Relay

Relais d'électrovanne

OFF/ON

OFF: relais d'électrovanne désactivé

ON: relais d'électrovanne activé

-

STPO

Etat du relais de commande des feux stop (ECU d'intégration d'alimentation électrique de semi-conducteur)

(tension de sortie de la borne STPO)

OFF/ON

OFF: Relais de commande des feux stop (ECU d'intégration d'alimentation électrique de semi-conducteur) désactivé (feux stop éteints)

ON: Relais de commande des feux stop (ECU d'intégration d'alimentation électrique de semi-conducteur) activé (feux stop allumés)

CONSEIL:

Lorsque STPO est en position ON, le relais de commande des feux stop (ECU d'intégration d'alimentation électrique de semi-conducteur) passe en position ON et les feux stop s'allument

IGR Voltage

Valeur de la tension IG1

Min.: 0,0 V

Max.: 25,5 V

-

Varie en fonction de la tension de la batterie auxiliaire

+BS Voltage

Valeur de tension +BS

Min.: 0,0 V

Max.: 25,5 V

-

Varie en fonction de la tension de la batterie auxiliaire

+BM Voltage

Valeur de tension BM

Min.: 0,0 V

Max.: 25,5 V

-

Varie en fonction de la tension de la batterie auxiliaire

Voltage Difference between Motor Input-Output Terminal

Différence de tension entre le moteur et la borne d'entrée/sortie

Min. : -640,00 V

Max.: 639,98 V

-

-

Yaw Rate Sensor 1 Higher Resolution Signal

Signal de résolution supérieure du capteur d'embardée 1

Min.: -327,68 deg./s

Max.: 327,67 deg./s

Virage à droite: -327,68 à 0,00 deg./s

Virage à gauche: 327,68 à 0,00 deg./s

-

Yaw Rate Sensor 2 Higher Resolution Signal

Signal de résolution supérieure du capteur d'embardée 2

Min.: -327,68 deg./s

Max.: 327,67 deg./s

Virage à droite: -327,68 à 0,00 deg./s

Virage à gauche: 327,68 à 0,00 deg./s

-

GL1 GX Sensor Higher Resolution Signal

Signal de résolution supérieure du capteur GX GL1

Min.: -32768 mG

Max.: 32767 mG

Pendant la décélération: -32768 à 0 mG

Pendant l'accélération: 0 à 32767 mG

-

GL2 GY Sensor Higher Resolution Signal

Signal de résolution supérieure de capteur GL2 GY

Min.: -32768 mG

Max.: 32767 mG

Virage à droite: -32768 à 0 mG

Virage à gauche: 0 à 32767 mG

-

Request Acceleration of Upper Limit from Toyota Safety Sense

Demande d'accélération de la limite supérieure par Toyota Safety Sense

Min.: -32,768 m/s2

Max.: 32,767 m/s2

Pendant la décélération: -32,768 à 0 m/s2

Pendant l'accélération: 0 à 32,767 m/s2

-

Request Acceleration of Lower Limit from Toyota Safety Sense

Demande d'accélération de la limite inférieure par Toyota Safety Sense

Min.: -32,768 m/s2

Max.: 32,767 m/s2

Pendant la décélération: -32,768 à 0 m/s2

Pendant l'accélération: 0 à 32,767 m/s2

-

Request Acceleration and Deceleration ID of Upper Limit from Toyota Safety Sense

Demande d'ID d'accélération et de décélération de la limite supérieure par Toyota Safety Sense

Min.: 0

Max.: 63

En dehors de la commande: 0

-

Request Acceleration and Deceleration ID of Lower Limit from Toyota Safety Sense

Demande d'ID d'accélération et de décélération de la limite inférieure par Toyota Safety Sense

Min.: 0

Max.: 63

En dehors de la commande: 0

-

Target Acceleration of Upper Limit from Vehicle Motion Control

Accélération cible de la limite supérieure à la commande de mouvement du véhicule

Min.: -1310,72 m/s2

Max.: 1310,72 m/s2

Pendant la décélération: -1310,72 à 0,00 m/s2

Pendant l'accélération: 0,00 à 1310,68 m/s2

-

Target Acceleration of Lower Limit from Vehicle Motion Control

Accélération cible de la limite inférieure à la commande de mouvement du véhicule

Min.: -1310,72 m/s2

Max.: 1310,72 m/s2

Pendant la décélération: -1310,72 à 0,00 m/s2

Pendant l'accélération: 0,00 à 1310,68 m/s2

-

Target Acceleration and Deceleration ID of Upper Limit from Vehicle Motion Control

ID de décélération et d'accélération cible de la limite supérieure à partir de la commande de mouvement du véhicule

Min.: 0

Max.: 63

En dehors de la commande: 0

-

Target Acceleration and Deceleration ID of Lower Limit from Vehicle Motion Control

ID cible d'accélération et de décélération de la limite inférieure à la commande de mouvement du véhicule

Min.: 0

Max.: 63

En dehors de la commande: 0

-

Target Driving Force of Upper Limit from Vehicle Motion Control

Force motrice cible de la limite supérieure à la commande de mouvement du véhicule

Min.: -65536 N

Max.: 65534 N

  • Lorsque le levier de changement de vitesse est dans une position autre que R (marche arrière)
    • Pendant la décélération: -65536 à 0 N
    • Pendant l'accélération: 0 à 65534 N
  • Lorsque le levier de changement de vitesse est en position R (marche arrière)
    • Pendant la décélération: 0 à 65534 N
    • Pendant l'accélération: -65536 à 0 N

-

Target Driving Force of Lower Limit from Vehicle Motion Control

Force motrice cible de limite inférieure à la commande de mouvement du véhicule

Min.: -65536 N

Max.: 65534 N

  • Lorsque le levier de changement de vitesse est dans une position autre que R (marche arrière)
    • Pendant la décélération: -65536 à 0 N
    • Pendant l'accélération: 0 à 65534 N
  • Lorsque le levier de changement de vitesse est en position R (marche arrière)
    • Pendant la décélération: 0 à 65534 N
    • Pendant l'accélération: -65536 à 0 N

-

Brakes Specifications Change by C-BEST

Changement des caractéristiques des freins par C-BEST

None / Exist

-

-

Zero Point Memory Status of Turning Angle

Mémorisation de point zéro d'angle de braquage enregistrée/non enregistrée

Le point zéro n'est pas mémorisé / le point zéro est mémorisé

Le point zéro n'est pas mémorisé: Mémorisation du point zéro d'angle de braquage non enregistrée

Le point zéro est mémorisé: Mémorisation du point zéro de l'angle de braquage

-

SLM2 Refresh Drive Completed Status

Actualisation de l'électrovanne linéaire (SLM2) terminée/incomplète

Complete / Not Complete

Complete: Actualisation de l'électrovanne linéaire (SLM2) terminée

Not complete: Actualisation de l'électrovanne linéaire (SLM2)

-

Zero Point of G Sensor Learning Status

Apprentissage du point zéro du capteur G terminé/incomplet

Complete / Not Complete

Complete: apprentissage du point zéro du capteur G terminé

Not complete: apprentissage du point zéro du capteur G

-

Zero Point of Yaw Rate Sensor Learning Status

Apprentissage du point zéro du capteur d'embardée terminé/inachevé

Complete / Not Complete

Complete: Apprentissage du point zéro du capteur d'embardée terminé

Not complete: Apprentissage du point zéro du capteur d'embardée non terminé

-

Linear Solenoid Valve Offset Learning Status

Apprentissage de déport d'électrovanne linéaire terminé/incomplet

Complete / Not Complete

Complete: Apprentissage de décalage d'électrovanne linéaire terminé

Not complete: Apprentissage de décalage d'électrovanne linéaire incomplet

-

ABS Valve Offset Learning Status

Apprentissage de décalage de soupape ABS terminé/incomplet

Complete / Not Complete

Complete: Apprentissage de décalage de soupape ABS terminé

Not complete: Apprentissage de décalage de soupape ABS non terminé

-

SM Valve Offset Learning Status

Apprentissage de décalage de soupape SM terminé/non terminé

Complete / Not Complete

Complete: Apprentissage de décalage de soupape SM terminé

Not complete: Apprentissage de décalage de soupape SM

-

Zero Point of Stroke Sensor Learning Status

Apprentissage du point zéro du capteur de course terminé/incomplet

Complete / Not Complete

Complete: Apprentissage du point zéro du capteur de course terminé

Not complete: Apprentissage du point zéro du capteur de course

-

System Variant Learning Status

Apprentissage de variante du système terminé/incomplet

Complete / Not Complete

Complete: Apprentissage de variante du système terminé

Not complete: Apprentissage de variante du système

-

Chassis > Steering Angle Sensor > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Total Distance Traveled

Distance totale parcourue

Min.: 0

Max.: 16777215

-

-

Total Distance Traveled - Unit

Unité de distance totale parcourue

km / mile

-

-

Steering Angle Signal Information

Valeur d'angle de braquage

(La rotatation à gauche est positive)

Min.: -3072,0 deg

Max.: 3070,5 deg

Virage à gauche: 0,0 à 3070,5 deg

Virage à droite: -3072,0 à 0,0 deg.

En manoeuvrant la direction: change proportionnellement à la rotation du volant

Sensor Malfunction Factor (Current)

Facteur de dysfonctionnement de capteur (actuel)

Normal / Angle Velocity / AD / Sensor Element / Steering Angle Value / Steering Angle Value of RAM Stuck

-

-

Sensor Malfunction Factor (Past)

Facteur de dysfonctionnement de capteur (passé)

Normal / Angle Velocity / AD / Sensor Element / Steering Angle Value / Steering Angle Value of RAM Stuck

-

-

Total Distance Traveled (When Sensor Malfunction occurred)

Distance totale parcourue (quand le dysfonctionnement du capteur est survenu)

Min.: 0

Max.: 16777215

-

-

Total Distance Traveled - Unit (When Sensor Malfunction occurred)

Unité de distance totale parcourue (quand le dysfonctionnement du capteur est survenu)

km / mile

-

-

VERIFIER LES EVENTUELS PROBLEMES INTERMITTENTS

CONSEIL:

Une interruption momentanée (coupure de circuit) dans les connecteurs et/ou les faisceaux de câbles entre les capteurs et les ECU peut être détectée grâce à la fonction de Data List à l'aide du GTS.

(a) Suivre les indications du GTS pour afficher la Data List et sélectionner les zones où des interruptions momentanées doivent être surveillées.

CONSEIL:

Une interruption provisoire (coupure de circuit) ne peut être détectée que 3 secondes après que le contacteur d'allumage a été mis en position ON (vérification initiale).

Chassis>Brake Booster>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Stop Switch Open

Etat d'interruption momentanée (coupure de circuit) dans le faisceau de câbles entre l'ECU de contrôle de dérapage n° 1 (ensemble de frein avec maître-cylindre) et l'ensemble de contacteur des feux stop

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Stroke Open

Détection d'une coupure dans le capteur de course de pédale de frein 1

Normal / en intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Servo Pressure Sensor Open

Détection de coupure dans le capteur de pression de servomoteur

Normal / en intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Gap Hold Chamber Pressure Sensor Open

Détection du capteur de pression d'écartement

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Chassis / Brake/EPB / Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

FR Speed Open

Détection d'une coupure dans le capteur de vitesse avant droit

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

FL Speed Open

Détection d'une coupure dans le capteur de vitesse avant gauche

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

RR Speed Open

Détection d'une coupure dans le capteur de vitesse arrière droit

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

RL Speed Open

Détection d'une coupure dans le capteur de vitesse arrière gauche

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Yaw Rate Open

Détection de coupure du capteur d'embardée (ensemble d'ECU d'airbag)

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Deceleration Open

Détection de coupure du capteur d'accélération (ensemble d'ECU d'airbag)

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Steering Open

Détection de coupure dans le capteur d'angle de braquage

Normal / en intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Master Cylinder Open

Détection d'une coupure dans le capteur de pression du maître-cylindre

Normal / en intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

FR Speed Sensor Voltage Open

Détection d'une coupure dans la tension du capteur de vitesse avant droit

Normal / en intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

FL Speed Sensor Voltage Open

Détection d'une coupure dans la tension du capteur de vitesse avant gauche

Normal / en intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

RR Speed Sensor Voltage Open

Détection d'une coupure dans la tension du capteur de vitesse arrière droit

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

RL Speed Sensor Voltage Open

Détection d'une coupure dans la tension du capteur de vitesse arrière gauche

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

M/C Pressure Sensor Noise

Détection d'un bruit dans le capteur de pression du maître-cylindre

Normal / En intermittence

Normal: aucun parasite détecté

Under intermittent: parasites détectés

-

Yaw Rate Sensor Voltage Open

Détection de coupure de tension du capteur d'embardée (ensemble d'ECU d'airbag)

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Master Cylinder Pressure Sensor Power Supply Open

Etat de tension d'alimentation électrique de capteur de pression de maître-cylindre

Normal / en intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Solenoid Power Supply Open

Etat de tension d'alimentation électrique d'électrovanne

Normal / en intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Motor Power Supply Open

Etat de tension d'alimentation électrique du moteur

Normal / en intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Stop Switch Open

Etat d'interruption momentanée (coupure de circuit) dans le faisceau de câbles entre l'ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein) et l'ensemble de contacteur des feux stop

Normal / en intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

A/C ECU Communication Open

Détection de coupure de communication d'ensemble d'amplificateur de climatisation

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Air Bag ECU Communication Open

Détection de coupure de communication de l'ensemble d'ECU d'airbag

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Stroke2 Open

Détection d'une coupure dans le capteur de course de pédale de frein 2

Normal / en intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

HV Communication Open

Détection de coupure de communication de l'ECU de commande EV

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Body ECU Communication Open

Détection de coupure de communication d'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

(b) Appuyer sur la touche de graphique linéaire pour afficher le graphique linéaire.

(c) Rechercher d'éventuels court-circuits intermittents, etc.

OK.:

Le message Normal s'affiche.

CONSEIL:

Si "Under intermittent" reste affiché sur le GTS, mesurer la résistance entre l'ECU de contrôle de dérapage et chaque capteur, l'ECU de commande EV ou l'ensemble d'ECU d'airbag.

(d) Tout en observant l'écran, secouer légèrement les connecteurs ou les faisceaux de câbles entre les ECU et les capteurs ou entre les ECU.

OK.:

Le message Normal s'affiche.

CONSEIL:

Active Test

CONSEIL:

L'utilisation du GTS pour effectuer des Active Tests permet d'actionner les relais, les VSV, les actionneurs et d'autres éléments sans avoir à déposer de pièces. Cette vérification fonctionnelle non intrusive peut être très utile, dans la mesure où un fonctionnement intermittent peut être identifié préalablement au déplacement des pièces ou du câblage. Le fait d'effectuer des Active Tests au début de la recherche de pannes permet de gagner du temps au cours du diagnostic. Les informations de la Data List peuvent être affichées pendant les Active Tests.

(a) En fonction de l'affichage du GTS, effectuer l'Active Test.

REMARQUE:

Chassis > Brake Booster > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Condition de limitation

Note de diagnostic

ECB Solenoid

Electrovanne de commutation (SSA, SGH)

Démarrage d'électrovanne (activer)

Electrovanne SSA / SGH

Conditions de fonctionnement du véhicule:

  • Véhicule arrêté
  • Le rapport engagé est P ou N
  • Engager le frein de stationnement

CONSEIL:

Pour se protéger l'actionneur et les électrovanne, ce test continuera pendant 25 secondes.

  • S'assurer que l'affichage du GTS pour l'électrovanne (SSA ou SGH) passe en position ON/OFF pendant le démarrage de l'électrovanne (activer)
  • ECB: frein à commande électronique

ECB Main Relay

Relais principal

OFF/ON

Conditions de fonctionnement du véhicule: Véhicule à l'arrêt

CONSEIL:

Pour protéger l'actionneur et l'électrovanne, ce test dure uniquement 5 secondes.

ECB: système de freinage à commande électronique

Brake Booster Motor

Moteur de servofrein

OFF/ON

Conditions de fonctionnement du véhicule:

  • Véhicule arrêté
  • Le rapport engagé est P ou N
  • Engager le frein de stationnement

CONSEIL:

Pour protéger ce circuit de commande et l'électrovanne, ce test ne dure que 10 secondes.

-

Linear Solenoid (SLM1)

Electrovanne linéaire (SLM1)

Démarrage d'électrovanne (activer)

Electrovanne SLM1

Conditions de fonctionnement du véhicule:

  • Véhicule arrêté
  • Le rapport engagé est P ou N
  • Engager le frein de stationnement

CONSEIL:

Pour protéger ce circuit de commande et l'électrovanne, ce test ne dure que 2 secondes.

-

Linear Solenoid (SLM2)

Electrovanne linéaire (SLM2)

Démarrage d'électrovanne (activer)

Electrovanne SLM2

Conditions de fonctionnement du véhicule:

  • Véhicule arrêté
  • Le rapport engagé est P ou N
  • Engager le frein de stationnement

CONSEIL:

Pour protéger ce circuit de commande et l'électrovanne, ce test ne dure que 2 secondes.

-

Chassis > Brake/EPB > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Condition de limitation

Note de diagnostic

EBS Relay

Fonctionnement du signal de freinage d'urgence

Démarrage de relais

Conditions de fonctionnement du véhicule: véhicule à l'arrêt

CONSEIL:

Pour protéger l'actionneur et l'électrovanne, ce test dure uniquement 5 secondes.

Il est possible de confirmer que les feux de détresse clignotent lorsque le relais EBS est en position ON.

ABS Solenoid

Electrovanne de maintien de pression (SFRH, SFLH, SRRH, SRLH)

Electrovanne de réduction de pression (SFRR, SFLR, SRRR, SRLR)

Démarrage d'électrovanne (activer)

Electrovanne SFRH / SFLH / SRRH / SRLH / SFRR / SFLR / SRRR / SRLR

Conditions de fonctionnement du véhicule:

  • Véhicule arrêté
  • Le rapport engagé est P ou N
  • Engager le frein de stationnement

CONSEIL:

Pour se protéger l'actionneur et les électrovanne, ce test continuera pendant 25 secondes.

S'assurer que l'affichage du GTS pour l'électrovanne (SRLR, SRLH, SRRR, SRRH, SFLR, SFLH, SFRR ou SFRH) passe en position ON/OFF pendant le démarrage de l'électrovanne (activer)

VSC Solenoid

Electrovanne de coupure de maître-cylindre (SMF (SM1), SMR (SM2))

Démarrage d'électrovanne (activer)

Electrovanne SMF / SMR

Conditions de fonctionnement du véhicule:

  • Véhicule arrêté
  • Le rapport engagé est P ou N
  • Engager le frein de stationnement

CONSEIL:

Pour se protéger l'actionneur et les électrovanne, ce test continuera pendant 25 secondes.

S'assurer que l'affichage du GTS pour l'électrovanne (SM1 ou SM2) passe en position ON/OFF pendant le démarrage de l'électrovanne (activer)

Motor Relay

Relais de moteur ABS

OFF/ON

Conditions de fonctionnement du véhicule: Véhicule à l'arrêt

CONSEIL:

Pour protéger l'actionneur et l'électrovanne, ce test dure uniquement 5 secondes.

Le bruit de fonctionnement du moteur est audible

Solenoid Relay

Relais d'électrovanne

OFF/ON

Conditions de fonctionnement du véhicule: Véhicule à l'arrêt

CONSEIL:

Pour protéger l'actionneur et l'électrovanne, ce test dure uniquement 5 secondes.

Effectuer l'Active Test et s'assurer que la tension affichée pour les éléments de la Data List de la tension d'alimentation électrique de l'électrovanne change.

Stop Lamp Relay

Relais de commande des feux stop (ECU d'intégration d'alimentation électrique de semi-conducteur)

OFF/ON

Conditions de fonctionnement du véhicule: Véhicule à l'arrêt

CONSEIL:

Pour protéger l'actionneur et l'électrovanne, ce test dure uniquement 5 secondes.

Lorsqua la pédale de frein est relâchée, vérifier que les feux stop s'allument et que la valeur du relais des feux stop sur le GTS passe en position ON lorsque le relais des feux stop est en position ON

Tableau De Mode De Securite
TABLEAU DE MODE DE SECURITE FONCTION DE SECURITE DU SYSTEME DE COMMANDE (a) Lorsqu'un dysfonctionnement est détecté dans le système de freinage à commande électronique, l'ECU de contrôle de dà ...

Tableau De Codes De Diagnostic
TABLEAU DE CODES DE DIAGNOSTIC Système de freinage à commande électronique N° de DTC Objet de la détection Remarque Lien C00631F Tension intermittente du circuit de capte ...

D'autres matériaux:

L'alarme d'entrée extérieure et le signal sonore de réponse automatique ne retentissent pas
DESCRIPTION Le système de clé intelligente (pour fonction d'ouverture) utilise le signal sonore de commande à distance pour activer différents avertisseurs extérieurs du véhicule. Si les conditions de chaque avertissement sont remplies, l'ECU de certification (ensemble d'ECU de clé intelligen ...

Circuit d'antenne électrique côté conducteur ouvert
DESCRIPTION L'ECU de certification (ensemble d'ECU de clé intelligente) génère un signal de demande et transmet le signal à l'ensemble de poignée extérieure de porte avant (pour porte conducteur) (antenne de clé électronique) à interval ...

Remontage
REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REMONTAGE) Procédure N° de référence 1 REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT N° 5 53855 - - 2 REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE A ...

Catégories

Toyota bZ4X - Manuel du proprietaire (2021-2024)

Toyota bZ4X

Manuel du proprietaire (2021-2024)

Lire le manuel

Toyota bZ4X - Manuel de réparation (2021-2024)

Toyota bZ4X

Manuel de réparation (2021-2024)

Lire le manuel
