DESCRIPTION

Ce DTC est émis lorsque l'ECU de porte du réseau multiplex détecte un dysfonctionnement de l'ensemble de capteur de porte de coffre électrique gauche.

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

B222A13

Coupure dans le circuit de capteur tactile de porte de coffre électrique gauche

L'ECU de porte de réseau multiplex détecte un dysfonctionnement du capteur tactile l'ensemble de capteur de porte de coffre électrique gauche.

  • ECU de porte de réseau multiplex
  • Ensemble de capteur gauche de porte de coffre électrique
  • Faisceau de câbles ou connecteur

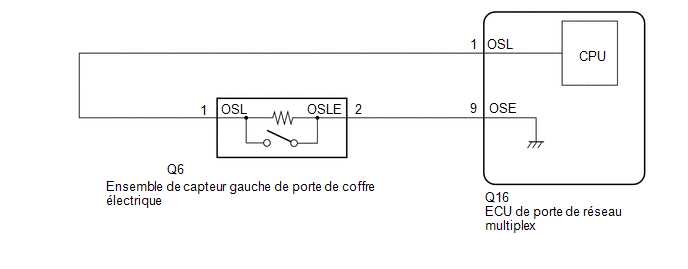

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Si l'ECU de porte du réseau multiplex a été remplacé ou si l'un des connecteurs a été débranché, initialiser le système de porte de coffre électrique.

Cliquer ici

PROCÉDURE

1.

EFFACER LE DTC

(a) Supprimer les DTC.

Body Electrical > Back Door > Clear DTCs

SUIVANT

2.

REPRODUIRE LE DTC

(a) Effectuer une opération de fermeture de porte de coffre électrique.

SUIVANT

3.

VERIFIER LES DTC

(a) Vérifier les DTC.

Body Electrical > Back Door > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC B222A13 est émis

A

Le DTC B222A13 n'est pas émis

B

B

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

A

4.

RELEVER LA VALEUR A L'AIDE DU GTS

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical > Back Door > Data List

Affichage du tester

Objet de la mesure

Plage

Valeur de référence

Note de diagnostic

PBD Touch Sensor LH

Signal d'ensemble de capteur de porte de coffre électrique gauche

ON, OFF ou Open

Open: circuit d'ensemble de capteur de porte de coffre électrique gauche ouvert

-

Body Electrical > Back Door > Data List

Affichage du tester

PBD Touch Sensor LH

Résultat:

Résultat

Passer au point

La valeur de "PBD Touch Sensor LH" est Open

A

Aucune des conditions ci-dessus n'est réunie

B

B

PASSER AU POINT 7

A

5.

VERIFIER L'ENSEMBLE DE CAPTEUR GAUCHE DE PORTE DE COFFRE ELECTRIQUE

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE CAPTEUR GAUCHE DE PORTE DE COFFRE ELECTRIQUE

OK.

6.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE PORTE DE RESEAU MULTIPLEX - ENSEMBLE DE CAPTEUR DE PORTE DE COFFRE ELECTRIQUE GAUCHE)

(a) Débrancher le connecteur Q16 de l'ECU de porte de réseau multiplex.

(b) Débrancher le connecteur Q6 de l'ensemble de capteur gauche de porte de coffre électrique.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(Q16,Q6) Cliquer sur Location & Routing(Q16,Q6) Cliquer sur Connector(Q16) Cliquer sur Connector(Q16) Cliquer sur Connector(Q6) Cliquer sur Connector(Q6)

Branchement du tester

Condition

Condition spécifiée

Q16-1 (OSL) - Q6-1 (OSL)

Toujours

En dessous de 1 Ω

Q16-9 (OSE) - Q6-2 (OSLE)

Toujours

En dessous de 1 Ω

Q16-1 (OSL) ou Q6-1 (OSL) - Masse de carrosserie

Toujours

10 kΩ ou plus

Q16-9 (OSE) ou Q6-2 (OSLE) - Masse de carrosserie

Toujours

10 kΩ minimum

OK.

REMPLACER L'ECU DE PORTE DE RESEAU MULTIPLEX

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

7.

RELEVER LA VALEUR A L'AIDE DU GTS

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical > Back Door > Data List

Affichage du tester

Objet de la mesure

Plage

Valeur de référence

Note de diagnostic

PBD Touch Sensor LH

Signal d'ensemble de capteur de porte de coffre électrique gauche

ON, OFF ou Open

OFF: ensemble de capteur de porte de coffre électrique gauche non enfoncé

-

Body Electrical > Back Door > Data List

Affichage du tester

PBD Touch Sensor LH

Résultat:

Résultat

Passer au point

La valeur de "PBD Touch Sensor LH" est OFF

A

Aucune des conditions ci-dessus n'est réunie

B

B

PASSER AU POINT 5

A

8.

RELEVER LA VALEUR A L'AIDE DU GTS

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical > Back Door > Data List

Affichage du tester

Objet de la mesure

Plage

Valeur de référence

Note de diagnostic

PBD Touch Sensor LH

Signal d'ensemble de capteur de porte de coffre électrique gauche

ON, OFF ou Open

ON: ensemble de capteur de porte de coffre électrique gauche enfoncé

-

Body Electrical > Back Door > Data List

Affichage du tester

PBD Touch Sensor LH

Résultat:

Résultat

Passer au point

La valeur de "PBD Touch Sensor LH" est ON

A

Aucune des conditions ci-dessus n'est réunie

B

A

REMPLACER L'ECU DE PORTE DE RESEAU MULTIPLEX

B

PASSER AU POINT 5
