Toyota bZ4X - Manuel de réparation (2021-2024): Contacteur Principal De Stationnement AvancÉ

Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE COMODO

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F95) Cliquer sur Location & Routing(F95) Cliquer sur Connector(F95) Cliquer sur Connector(F95)

Branchement du tester

Condition

Condition spécifiée

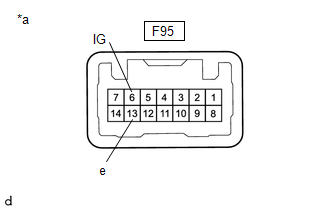

F95-6 (IG) - F95-13 (E)

Le contacteur principal de stationnement avancé est enfoncé

En dessous de 1 Ω

F95-6 (IG) - F95-13 (E)

Le contacteur principal de stationnement avancé n'est pas enfoncé

10 kΩ ou plus

*a

Pièce constitutive sans faisceau de câbles connecté

(ensemble de comodo)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de comodo.

(b) Vérifier l'éclairage.

(1) Appliquer la tension de la batterie auxiliaire à l'ensemble de comodo et s'assurer que l'éclairage s'allume.

OK.:

Cliquer sur Location & Routing(F95) Cliquer sur Location & Routing(F95) Cliquer sur Connector(F95) Cliquer sur Connector(F95)

Branchement du tester

Condition

Condition spécifiée

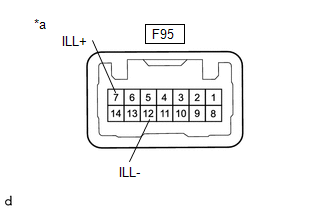

F95-7 (ILL+) - F95-12 (ILL-)

F95-7 (ILL+) → Borne positive (+) de la batterie auxiliaire

F95-12 (ILL-) → Borne négative (-) de la batterie auxiliaire

L'éclairage fonctionne.

*a

Pièce constitutive sans faisceau de câbles connecté

(ensemble de comodo)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de comodo.
