Toyota bZ4X - Manuel de réparation (2021-2024): Bornes D'ecu

BORNES D'ECU

VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

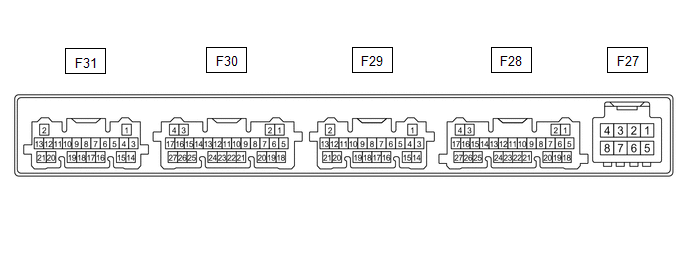

Canal 1 (F27)

N° de borne

(Symbole)

Description de la borne

Condition

Condition spécifiée

F27-2 (GBUS) - Masse de carrosserie

Masse pour BUS IC

Toujours

En dessous de 1 Ω

F27-3 (BUS) - F27-2 (GBUS)

Signal de commande BUS IC

Contacteur d'allumage en position ON

Génération d'impulsions

(forme d'onde 1)

F27-4 (BBUS) - F27-2 (GBUS)

Alimentation électrique pour BUS IC

Contacteur d'allumage en position OFF

11 à 14 V

F27-5 (SG-3) - Masse de carrosserie

Masse pour capteur de température d'évaporateur (thermistance de refroidisseur n° 1)

Toujours

En dessous de 1 Ω

F27-6 (TE) - F27-5 (SG-3)

Signal du capteur de température d'évaporateur (thermistance de refroidisseur n° 1)

  • Contacteur d'allumage en position ON
  • Température de l'évaporateur: 0°C (32°F)

1,7 à 2,1 V

  • Contacteur d'allumage en position ON
  • Température de l'évaporateur: 15°C (59°F)

0,9 à 1,3 V

Canal 2 (F28)

N° de borne

(Symbole)

Description de la borne

Condition

Condition spécifiée

F28-2 (CANH) - F28-1 (CANL)

Système de communication CAN

Contacteur d'allumage en position ON

Génération d'impulsions

F28-5 (B) - F28-17 (GND)

Source d'alimentation électrique (de secours)

Contacteur d'allumage en position OFF

11 à 14 V

F28-6 (IG+) - F28-17 (GND)

Source d'alimentation électrique (IG)

Contacteur d'allumage en position ON

11 à 14 V

Contacteur d'allumage en position OFF

En dessous de 1 V

F28-7 (LIN1) - Masse de carrosserie

Système de communication LIN (ensemble de commande de climatisation)

Contacteur d'allumage en position ON

Génération d'impulsions

(Forme d'onde 2)

F28-11 (ECOS) - Masse de carrosserie

Signal d'entrée du contacteur de MODE ECO

  • Contacteur d'allumage en position ON
  • Contacteur de MODE ECO (ensemble de comodo): OFF → ON

11 à 14 V → en dessous de 1 V

F28-17 (GND) - Masse de carrosserie

Masse pour l'alimentation électrique principale

Toujours

En dessous de 1 Ω

F28-21 (BLW) - F28-17 (GND)

Signal de commande du régime du moteur de soufflante

  • Contacteur d'allumage en position ON
  • Contacteur de soufflante: LO

Génération d'impulsions

(Forme d'onde 3)

Canal 3 (F29)

N° de borne

(Symbole)

Description de la borne

Condition

Condition spécifiée

F29-1 (TAM) - F29-14 (SG-2)

Signal de capteur de température ambiante (ensemble de thermistance)

  • Contacteur d'allumage en position ON
  • Température ambiante 25°C (77°F)

1,05 à 1,45 V

  • Contacteur d'allumage en position ON
  • Température ambiante: 40°C (104°F)

0,64 à 0,87 V

F29-3 (SG-1) - Masse de carrosserie

Masse pour capteur de température d'habitacle (thermistance de refroidisseur)

Toujours

En dessous de 1 Ω

F29-5 (TR) - F29-3 (SG-1)

Signal du capteur de température d'habitacle (thermistance de refroidisseur)

  • Contacteur d'allumage en position ON
  • Température de cabine: 25°C (77°F)

1,05 à 1,45 V

  • Contacteur d'allumage en position ON
  • Température de cabine: 40°C (104°F)

0,64 à 0,87 V

F29-6 (PRE) - F29-15 (SG-4)

Signal de capteur de pression de climatisation

  • Contacteur d'allumage en position ON (READY)
  • Système de climatisation en marche
  • Pression de réfrigérant: Pression normale

0,74 à 4,61 V

F29-11 (S5-3) - F29-15 (SG-4)

Alimentation électrique pour capteur de pression de climatisation

Contacteur d'allumage OFF → Contacteur d'allumage ON

Moins de 1 V → 4,75 to 5,25 V

F29-14 (SG-2) - Masse de carrosserie

Masse pour capteur de température ambiante (ensemble de thermistance)

Toujours

En dessous de 1 Ω

F29-15 (SG-4) - Masse de carrosserie

Masse pour capteur de pression de climatisation

Toujours

En dessous de 1 Ω

Canal 4 (F30)

N° de borne

(Symbole)

Description de la borne

Condition

Condition spécifiée

F30-5 (SIG1) - Masse de carrosserie

Entrée de fonctionnement de la source d'alimentation électrique du relais de climatisation-MAIN

Contacteur d'allumage OFF → Contacteur d'allumage ON

En dessous de 1 V → 11 à 14 V

F30-8 (LIN4) - Masse de carrosserie*1

Système de communication LIN (ensemble de chauffage et accessoires)

Contacteur d'allumage en position ON

Génération d'impulsions

(Forme d'onde 2)

F30-11 (CANP) - F30-12 (CANN)

Signal de communication CAN (ensemble d'ECU de gestion thermique)

Contacteur d'allumage en position ON

Génération d'impulsions

F30-18 (SGND) - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

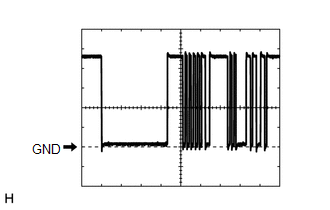

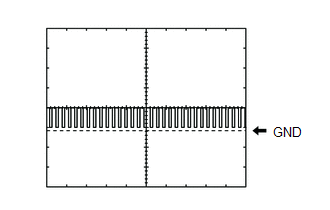

(a) Forme d'onde 1:

Elément

Contenu

N° de borne

F27-3 (BUS) - F27-2 (GBUS)

Réglage de l'appareil

2 V/DIV., 2 ms/DIV.

Condition

Contacteur d'allumage en position ON

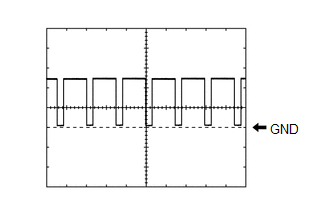

(b) Forme d'onde 2:

Elément

Contenu

N° de borne

  • F28-7 (LIN1) - Masse de carrosserie
  • F30-8 (LIN4) - Masse de carrosserie*1

Réglage de l'appareil

2 V/DIV., 20 ms/DIV.

Condition

Contacteur d'allumage en position ON

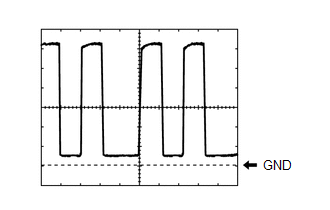

(c) Forme d'onde 3:

Elément

Contenu

N° de borne

F28-21 (BLW) - F28-17 (GND)

Réglage de l'appareil

1 V/DIV, 500 μs/DIV.

Condition

  • Contacteur d'allumage en position ON
  • Contacteur de soufflante en position LO

CONSEIL:

La forme d'onde varie en fonction de la vitesse de soufflante.

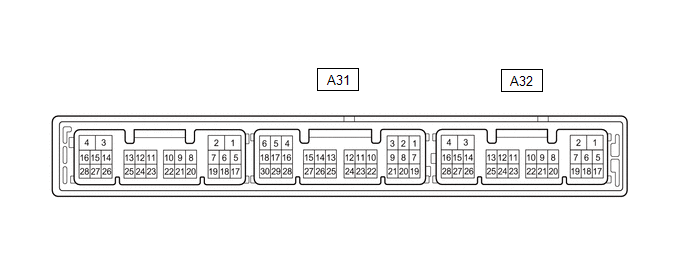

Canal 1 (A32)

N° de borne

(Symbole)

Description de la borne

Condition

Condition spécifiée

A32-1 (+B2) - Masse de carrosserie

Source d'alimentation électrique

Contacteur d'allumage en position OFF

11 à 14 V

A32-2 (BEXV) - Masse de carrosserie

Source d'alimentation électrique du détendeur de refroidisseur

Contacteur d'allumage OFF → Contacteur d'allumage ON

Moins de 1 V → 4,75 to 5,25 V

A32-3 (GEXV) - Masse de carrosserie

Masse du détendeur de refroidisseur

Toujours

En dessous de 1 Ω

A32-4 (GND2) - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

A32-5 (IGBD) - Masse de carrosserie

Source d'alimentation électrique (IG)

Contacteur d'allumage OFF → Contacteur d'allumage ON

En dessous de 1 V → 11 à 14 V

A32-6 (BVLV) - Masse de carrosserie

Source d'alimentation électrique de la soupape d'eau

Toujours

En dessous de 1 Ω

A32-8 (CANP) - A32-9 (CANN)

Ligne de communication CAN (ensemble d'amplificateur de climatisation)

Contacteur d'allumage en position ON

Génération d'impulsions

A32-11 (LINE) - Masse de carrosserie

Ligne de communication LIN (détendeur de refroidisseur)

Contacteur d'allumage en position ON

Génération d'impulsions

(forme d'onde 1)

A32-13 (LINV) - Masse de carrosserie

Ligne de communication LIN (soupape d'eau)

Contacteur d'allumage en position ON

Génération d'impulsions

(Forme d'onde 2)

A32-16 (GVLV) - Masse de carrosserie

Masse de la soupape d'eau

Toujours

En dessous de 1 Ω

A32-27 (WPOA) - Masse de carrosserie

Signal de fonctionnement de la pompe de chauffage

  • Contacteur d'allumage en position ON
  • Température sélectionnée: MAX. HOT
  • Contacteur de soufflante: LO ou plus

Génération d'impulsions

(Forme d'onde 3)

A32-28 (WPIA) - Masse de carrosserie

Signal de vitesse de pompe de chauffage

  • Contacteur d'allumage en position ON
  • Température sélectionnée: MAX. HOT
  • Contacteur de soufflante: LO ou plus

Génération d'impulsions

(Forme d'onde 4)

Canal 2 (A31)

N° de borne

(Symbole)

Description de la borne

Condition

Condition spécifiée

A31-3 (TSCL) - A31-26 (SG-3)

Signal de capteur de sortie de réfrigérant (ensemble de thermistance de climatisation n° 1)

  • Contacteur d'allumage en position ON
  • Température ambiante du capteur de sortie de réfrigérant (ensemble de thermistance de climatisation n° 1) 20°C (68°F)

4,34 à 4,89 V

  • Contacteur d'allumage en position ON
  • Température ambiante du capteur de sortie de réfrigérant (ensemble de thermistance de climatisation n° 1) 40°C (104°F)

3,83 à 4,49 V

A31-8 (TWBO) - A31-22 (SG-1)

Signal du capteur de température de liquide de refroidissement de sortie de refroidisseur (capteur de température d'eau)

  • Contacteur d'allumage en position ON
  • Température ambiante du capteur de température de liquide de refroidissement de sortie de refroidisseur (capteur de température d'eau) 20°C (68°F)

2,25 à 2,76 V

  • Contacteur d'allumage en position ON
  • Température ambiante du capteur de température de liquide de refroidissement de sortie de refroidisseur (capteur de température d'eau) 40°C (104°F)

1,43 à 1,76 V

A31-9 (PREE) - A31-15 (SG-5)

Signal de fonctionnement du capteur de pression de réfrigérant de sortie d'évaporateur (capteur de réfrigérant)

  • Contacteur d'allumage en position ON (READY)
  • Système de climatisation en marche
  • Pression de réfrigérant: Pression normale

0,45 à 4,95 V

A31-10 (PREB) - A31-28 (SG-4)

Signal de fonctionnement du capteur de pression de réfrigérant de sortie de batterie (capteur de réfrigérant)

  • Contacteur d'allumage en position ON
  • Soupape magnétique basse pression (ensemble de soupape magnétique n° 1) en fonctionnement

11 à 14 V → en dessous de 1 V

A31-11 (TRFB) - A31-28 (SG-4)

Signal de fonctionnement du capteur de température de réfrigérant de sortie de batterie (capteur de réfrigérant)

  • Contacteur d'allumage en position ON
  • Température ambiante du capteur de température de réfrigérant de sortie de batterie (capteur de réfrigérant) 20°C (68°F)

1,56 à 1,91 V

  • Contacteur d'allumage en position ON
  • Température ambiante du capteur de température de réfrigérant de sortie de batterie (capteur de réfrigérant) 40°C (104°F)

1,95 à 2,38 V

A31-12 (TWA) - A31-29 (SG-7)

Signal de capteur de température du liquide de refroidissement de climatisation (capteur de température d'eau)

  • Contacteur d'allumage en position ON
  • Température ambiante du capteur de température du liquide de refroidissement de climatisation (capteur de température d'eau) 20°C (68°F)

2,25 à 2,76 V

  • Contacteur d'allumage en position ON
  • Température ambiante du capteur de température du liquide de refroidissement de climatisation (capteur de température d'eau) 40°C (104°F)

1,43 à 1,76 V

A31-15 (SG-5) - Masse de carrosserie

Masse du capteur de température et de pression du réfrigérant de sortie d'évaporateur (capteur de réfrigérant)

Toujours

En dessous de 1 Ω

A31-19 (S5-5) - Masse de carrosserie

Source d'alimentation électrique du capteur de température et de pression du réfrigérant de sortie d'évaporateur (capteur de réfrigérant)

Contacteur d'allumage OFF → Contacteur d'allumage ON

En dessous de 1 V → 11 à 14 V

A31-20 (S5-4) - Masse de carrosserie

Source d'alimentation électrique du capteur de température et de pression du réfrigérant de sortie de batterie (capteur de réfrigérant)

Contacteur d'allumage OFF → Contacteur d'allumage ON

En dessous de 1 V → 11 à 14 V

A31-21 (TSHT) - A31-26 (SG-5)

Signal de fonctionnement du capteur de température de réfrigérant de sortie d'évaporateur (capteur de réfrigérant)

  • Contacteur d'allumage en position ON
  • Température ambiante du capteur de température de réfrigérant de sortie d'évaporateur (capteur de réfrigérant) 20°C (68°F)

1,56 à 1,91 V

  • Contacteur d'allumage en position ON
  • Température ambiante du capteur de température de réfrigérant de sortie d'évaporateur (capteur de réfrigérant) 40°C (104°F)

1,95 à 2,38 V

A31-22 (SG-1) - Masse de carrosserie

Masse du capteur de température de liquide de refroidissement de sortie de refroidisseur (capteur de température d'eau)

Toujours

En dessous de 1 Ω

A31-23 (SG-2) - Masse de carrosserie

Masse du capteur de température du liquide de refroidissement de sortie du radiateur (capteur de température d'eau n° 2)

Toujours

En dessous de 1 Ω

A31-24 (TWLT) - A31-29 (SG-7)

Signal du capteur de température de liquide de refroidissement de sortie du radiateur (capteur de température d'eau n° 2)

  • Contacteur d'allumage en position ON
  • Température ambiante du capteur de température du liquide de refroidissement de sortie du radiateur (capteur de température d'eau n° 2) 20°C (68°F)

2,25 à 2,76 V

  • Contacteur d'allumage en position ON
  • Température ambiante du capteur de température du liquide de refroidissement de sortie du radiateur (capteur de température d'eau n° 2) 40°C (104°F)

1,43 à 1,76 V

A31-26 (SG-3) - Masse de carrosserie

Masse de capteur de sortie de réfrigérant (ensemble de thermistance de climatisation n° 1)

Toujours

En dessous de 1 Ω

A31-28 (SG-4) - Masse de carrosserie

Masse du capteur de température et de pression du réfrigérant de sortie de batterie (capteur de réfrigérant)

Toujours

En dessous de 1 Ω

A31-29 (SG-7) - Masse de carrosserie

Masse de capteur de température du liquide de refroidissement de climatisation (capteur de température d'eau)

Toujours

En dessous de 1 Ω

ENSEMBLE D'ECU DE GESTION THERMIQUE

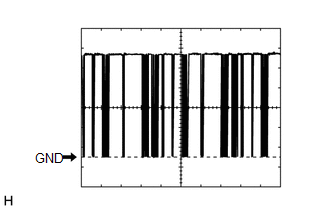

(a) Forme d'onde 1:

Elément

Contenu

N° de borne

A32-11 (LINE) - Masse de carrosserie

Réglage de l'appareil

2 V/DIV, 50 μs/DIV

Condition

Contacteur d'allumage en position ON

(b) Forme d'onde 2:

Elément

Contenu

N° de borne

A32-13 (LINV) - Masse de carrosserie

Réglage de l'appareil

2 V/DIV, 50 μs/DIV

Condition

Contacteur d'allumage en position ON

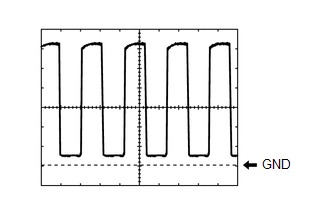

(c) Forme d'onde 3:

Elément

Contenu

N° de borne

A32-27 (WPOA) - Masse de carrosserie

Réglage de l'appareil

5 V/DIV, 100 ms/DIV.

Condition du véhicule

  • Contacteur d'allumage en position ON
  • Température sélectionnée: MAX. HOT
  • Contacteur de soufflante: LO ou plus

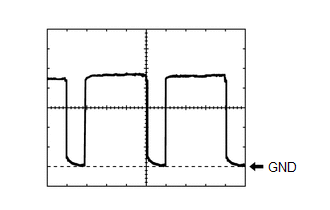

(d) Forme d'onde 4:

Elément

Contenu

N° de borne

A32-28 (WPIA) - Masse de carrosserie

Réglage de l'appareil

5 V/DIV, 100 ms/DIV.

Condition du véhicule

  • Contacteur d'allumage en position ON
  • Température sélectionnée: MAX. HOT
  • Contacteur de soufflante: LO ou plus

ECU DE COMMANDE EV

Cliquer ici

ENSEMBLE D'ECU DE LA BATTERIE (ENSEMBLE DE BATTERIE D'ALIMENTATION EV)

Cliquer ici

Tableau Des Symptomes De Problemes
TABLEAU DES SYMPTOMES DE PROBLEMES REMARQUE: Effectuer la vérification avec le véhicule à la température ambiante. Si cette mesure n'est pas prise, il peut y avoir un risque de blessure e ...

Donnees D'arret Sur Image
DONNEES D'ARRET SUR IMAGE DESCRIPTION (a) Lorsqu'un DTC du système de climatisation est enregistré, l'ensemble d'amplificateur de climatisation enregistre l'état actuel du véhicule sous forme de d ...

D'autres matériaux:

Utilisation des systèmes d'aide à la conduite | Toyota Safety
Mise à jour du logiciel Il est nécessaire de déclarer un contrat d'abonnement aux services connectés fournis par Toyota pour pouvoir utiliser ces fonctions. Prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable pour en savoir p ...

Fuite de liquide gaz réfrigérant ou dysfonctionnement du joint
DESCRIPTION Ce DTC est enregistré si la quantité de réfrigérant dans le système de climatisation est insuffisante. L'ensemble d'amplificateur de climatisation reçoit, entre autres, le signal de température ambiante et le signal de pression de r&eacu ...

L'image provenant de la caméra de moniteur de rétrovision n'est pas normale
DESCRIPTION Le signal d'affichage de l'ensemble de caméra de télévision arrière est transmis à l'ensemble de récepteur de radio et d'affichage. SCHEMA DE CABLAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: En cas de remplacement de l'ensemble d'autoradio et d'affichage, toujou ...

Catégories

Toyota bZ4X - Manuel du proprietaire (2021-2024)

Toyota bZ4X

Manuel du proprietaire (2021-2024)

Lire le manuel

Toyota bZ4X - Manuel de réparation (2021-2024)

Toyota bZ4X

Manuel de réparation (2021-2024)

Lire le manuel
