VERIFICATION DU FONCTIONNEMENT
MESURES DE PRECAUTION POUR LA VERIFICATION DU FONCTIONNEMENT
.png)

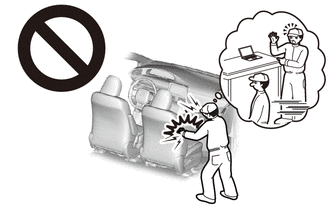

- Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici .gif)
- Veiller à suivre correctement les procédures de dépose et de repose des pièces SRS.
REMARQUE:
Si les pièces constitutives de pose d'airbag ou les zones sur lesquelles ils sont posés sont endommagées ou déformées, ne pas tenter de les réparer. Remplacer les pièces constitutives endommagées par des éléments neufs.
VERIFIER LE TEMOIN SRS
(a) Vérification primaire
(1) Mettre le contacteur d'allumage en position ON et s'assurer que le témoin SRS s'allume.
(2) Mettre le contacteur d’allumage en position OFF. Attendre au moins 2 secondes, puis mettre le contacteur d'allumage en position ON. Le témoin SRS s'allume pendant environ 6 secondes et le diagnostic du système d'airbag est effectué.
CONSEIL:
- Si le témoin SRS reste allumé pendant environ 6 secondes minimum après que le contacteur d'allumage a été mis en position ON, il se peut qu'il y ait un dysfonctionnement au niveau du système d'airbag SRS.
- Si le témoin SRS s'allume parfois pendant environ 6 secondes ou plus après que le contacteur d'allumage a été mis en position ON, il se peut qu'il y ait un court-circuit en B+, un court-circuit à la masse ou une coupure dans le circuit du témoin SRS.
- Si le témoin SRS s'allume après avoir mis le contacteur d'allumage en position OFF ou ACC, il se peut qu'il y ait un dysfonctionnement dans le circuit d'alimentation électrique ou l'ensemble de combiné d'instruments.
- Le témoin SRS s'éteint puis s'allume. Ce clignotement indique une chute de la tension d'alimentation électrique. Le témoin SRS s'éteint 6 à 10 secondes après que la tension d'alimentation électrique est revenue à un niveau normal.
FONCTION DU TEMOIN INDICATEUR ON/OFF D'AIRBAG DU PASSAGER
(a) Vérification initiale
(1) Mettre le contacteur d'allumage en position ON.
(2) Le témoin ON/OFF d'airbag du passager s'allume pendant environ 4 secondes, puis s'éteint pendant environ 2 secondes.
(3) Environ 6 secondes après avoir mis le contacteur d'allumage en position ON, le témoin ON/OFF d'airbag du passager indique ON/OFF en fonction des conditions suivantes.
Fonctionnement du témoin
|
Etat du siège passager avant |
Témoin ON/OFF d'airbag du passager |
Témoin SRS |
| Témoin ON |
Témoin OFF |
| Libre |
OFF | On |
OFF |
| Un adulte*1 occupe le siège |
On | OFF |
OFF |
| Un enfant*2 occupe le siège |
ON ou OFF*2 | OFF ou ON*2 |
OFF |
| Le système de retenue pour enfant est posé |
OFF | On |
OFF |
| Echec du système de classification d'occupant |
OFF | On |
On |
- *1: Le système considère qu'une personne présentant le poids moyen d'un adulte est un adulte. Si un adulte de plus petite est assis sur le siège du passager avant, le système risque de ne pas le reconnaître en tant qu'adulte selon son physique et sa posture.
- *2: Le système risque de ne pas reconnaître un enfant ou un système de retenue pour enfant en tant qu'enfant en fonction de certains facteurs comme le positionnement du système de retenue pour enfant ou encore le physique ou la posture de l'enfant.
CONSEIL:

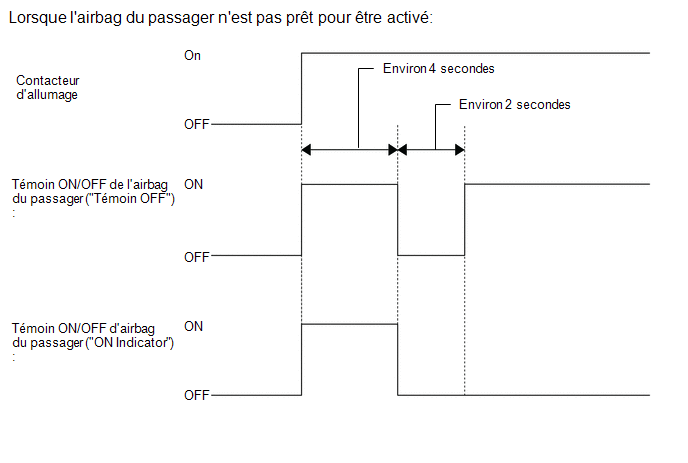

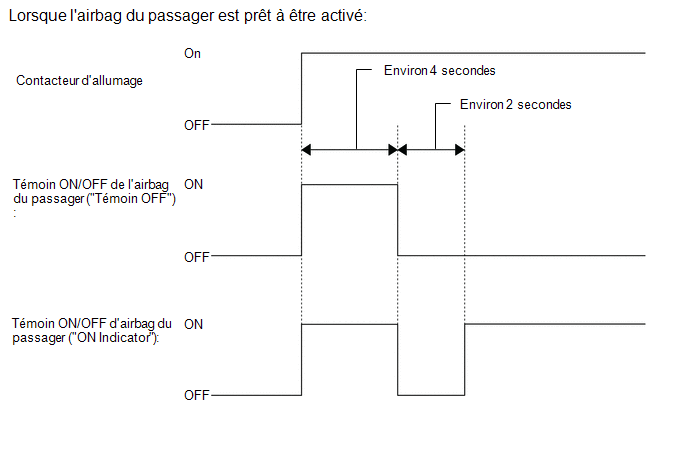

- Le témoin ON/OFF d'airbag du passager s'allume en se basant sur le tableau de synchronisation ci-dessous pour vérifier le circuit du témoin.
- Lorsque le système de classification d'occupant présente un dysfonctionnement, le témoin SRS et le témoin indicateur ON/OFF d'airbag du passager ("OFF") s'allument. Dans ce cas, procéder à la recherche de pannes pour les DTC du système d'airbag en premier lieu.
VERIFIER LES PIECES CONSTITUTIVES D'AIRBAG
(a) Vérifier les pièces du système SRS dans le tableau ci-dessous.
|
Pièces constitutives à vérifier |
Procédure |
| Ensemble de bouton d'avertisseur sonore |
- Effectuer une vérification du système de diagnostic.
- Vérifier visuellement les éventuels défauts de l'ensemble de bouton d'avertisseur sonore posé dans le véhicule.
CONSEIL:
Les défauts sont les suivants:
- Coupures sur la surface ou dans les rainures
- Petites fissures sur la surface ou dans les rainures
- Importante décoloration sur la surface ou dans les rainures
OK.:
Il n'y a aucun défaut.
Si un défaut est détecté, remplacer l'ensemble de bouton d'avertisseur sonore par un élément neuf.
|
| Ensemble d'airbag inférieur de tableau de bord n° 1 |
- Effectuer une vérification du système de diagnostic.
- Rechercher d'éventuels défauts de l'ensemble d'airbag inférieur de tableau de bord n° 1 posé dans le véhicule.
CONSEIL:
Les défauts sont les suivants:
- Coupures
- Petites fissures
- Importante décoloration
OK.:
Il n'y a aucun défaut.
Si un défaut est détecté, remplacer l'ensemble d'airbag inférieur de tableau de bord n° 1 par un élément neuf.
|
| Ensemble d'airbag de tableau de bord inférieur n° 2 |
- Effectuer une vérification du système de diagnostic.
- Rechercher d'éventuels défauts avec l'ensemble d'airbag inférieur de tableau de bord n° 2 reposé sur le véhicule.
CONSEIL:
Les défauts sont les suivants:
- Coupures
- Petites fissures
- Importante décoloration
OK.:
Il n'y a aucun défaut.
Si un défaut est détecté, remplacer l'ensemble d'airbag inférieur de tableau de bord n° 2 par un élément neuf.
|
| Tableau de bord côté passager sans ensemble d'airbag de porte |
- Effectuer une vérification du système de diagnostic.
- Vérifier visuellement les éventuels défauts de l'ensemble d'airbag de tableau de bord sans trappe côté passager posé dans le véhicule.
CONSEIL:
Les défauts sont les suivants:
- Coupures sur l'ensemble de rembourrage de sécurité de tableau de bord autour de l'ensemble d'airbag de tableau de bord sans trappe côté passager
- Petites fissures sur l'ensemble de rembourrage de sécurité de tableau de bord autour de l'ensemble d'airbag de tableau de bord sans trappe côté passager
- Décoloration importante sur l'ensemble de rembourrage de sécurité de tableau de bord autour de l'ensemble d'airbag de tableau de bord sans trappe côté passager
OK.:
Aucun défaut n'a été trouvé.
Si un défaut est détecté, remplacer l'ensemble de rembourrage de sécurité de tableau de bord par un élément neuf.
|
| Ensemble d'airbag rideau |
- Effectuer une vérification du système de diagnostic.
- Vérifier visuellement l'absence de défauts dans les ensembles d'airbags rideaux reposés dans le véhicule.
CONSEIL:
Les défauts sont les suivants:
- Coupures sur chaque garnissage de montant ou sur l'ensemble de ciel de toit à proximité des ensembles d'airbags rideaux
- Petites fissures sur chaque garnissage de montant ou sur l'ensemble de ciel de toit à proximité des ensembles d'airbags rideaux
- Importantes décolorations sur chaque garnissage de montant ou sur l'ensemble de ciel de toit à proximité des ensembles d'airbags rideaux
OK.:
Il n'y a aucun défaut.
Si un défaut est détecté, remplacer chaque garnissage de montant ou ensemble de ciel de toit par un élément neuf.
|
| Ensemble d'airbag de siège avant |
- Procéder à une vérification du système de diagnostic.
- Vérifier visuellement l'absence de défauts dans les ensembles d'airbags de siège avant installés sur le véhicule.
CONSEIL:
Les défauts sont les suivants:
- Rayures, ruptures ou effilochures sur la surface de l'ensemble de dossier de siège avant à proximité des ensembles d'airbag de siège avant
- Petites fissures sur l'ensemble de dossier de siège avant à proximité des ensembles d'airbag de siège avant
- Importante décoloration sur l'ensemble de dossier de siège avant à proximité des ensembles d'airbag de siège avant
OK.:
Aucun défaut n'a été trouvé.
Si un défaut est détecté, remplacer le rembourrage de dossier de siège avant avec cache par un élément neuf.
|
| Ensemble de sangle extérieure de ceinture de sécurité avant |
- Effectuer une vérification du système de diagnostic.
- Rechercher d'éventuels défauts sur les ensembles de sangle extérieure de ceinture de sécurité avant posés dans le véhicule.
CONSEIL:
Les défauts sont les suivants:
- Coupures
- Petites fissures
- Importante décoloration
OK.:
Il n'y a aucun défaut.
Si des défauts sont constatés, remplacer la ceinture extérieure du siège avant par une nouvelle.
|
| Ensemble de sangle extérieure de ceinture de sécurité arrière |
- Effectuer une vérification du système de diagnostic.
- Rechercher d'éventuels défauts sur les ensembles de sangle extérieure de ceinture de sécurité arrière reposé sur le véhicule.
CONSEIL:
Les défauts sont les suivants:
- Coupures
- Petites fissures
- Importante décoloration
OK.:
Il n'y a aucun défaut.
Si un défaut est détecté, remplacer l'ensemble de sangle extérieure de ceinture de sécurité arrière par un élément neuf.
|
| Ensemble d'ECU d'airbag |
- Effectuer une vérification du système de diagnostic.
|
| Capteur d'airbag avant |
|
Capteur de pression d'airbag latéral |
|
Capteur d'airbag latéral n° 1 |
|
Capteur d'airbag latéral n° 2 |
|
Faisceau de câbles et connecteur |
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Appliquer la procédure suivante pour effectuer la recherche de pannes du système d'airbag.
*: Utiliser le GTS.
PROCÉDURE
1. ...
USAGE ECRIRE LE VIN/NUMERO D'IDENTIFICATION DU VEHICULE
REMARQUE:
Lorsque l'ensemble d'ECU d'airbag est remplacé, il est nécessaire d'écrire le VIN/numéro d'identification du véhicule.
...
