Toyota bZ4X - Manuel de réparation (2021-2024): Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE RETROVISEUR EXTERIEUR GAUCHE

(a) Vérifier l'ensemble d'éclairage de rétroviseur extérieur gauche.

(1) Appliquer la tension de la batterie auxiliaire à l'ensemble d'éclairage de rétroviseur extérieur gauche et s'assurer que l'éclairage s'allume.

OK.:

Branchement du tester

Condition

Condition spécifiée

1 - 2

Borne positive de la batterie auxiliaire (+) - Borne 1

Borne négative (-) de la batterie auxiliaire - Borne 2

L'ensemble d'éclairage de rétroviseur extérieur gauche s'allume

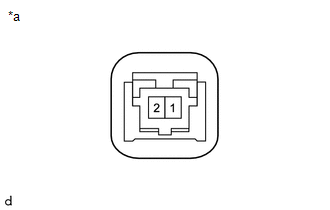

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble d'éclairage de rétroviseur extérieur gauche)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de rétroviseur extérieur gauche.

2. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE RETROVISEUR EXTERIEUR DROIT

(a) Vérifier l'ensemble d'éclairage de rétroviseur extérieur droit.

(1) Appliquer la tension de batterie auxiliaire à l'ensemble d'éclairage de rétroviseur extérieur droit et vérifier si l'éclairage fonctionne.

OK.:

Branchement du tester

Condition

Condition spécifiée

1 - 2

Borne positive de la batterie auxiliaire (+) - Borne 1

Borne négative (-) de la batterie auxiliaire - Borne 2

L'ensemble d'éclairage de rétroviseur extérieur droit s'allume

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble d'éclairage de rétroviseur extérieur droit)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de rétroviseur extérieur droit.
