Toyota bZ4X - Manuel de réparation (2021-2024): Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE AVEC CEINTURE CENTRALE

(a) Pour le côté gauche:

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K27) Cliquer sur Location & Routing(K27) Cliquer sur Connector(K27) Cliquer sur Connector(K27)

Branchement du tester

Condition

Condition spécifiée

K27-5 (LBR+) - K27-4 (LBR-)

Ceinture de sécurité arrière gauche non bouclée

En dessous de 1 Ω

Ceinture de sécurité arrière gauche bouclée

10 kΩ ou plus

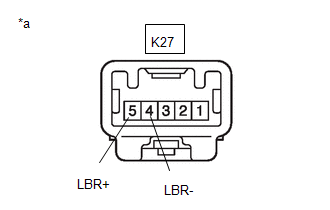

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de sangle intérieure de ceinture de sécurité arrière gauche avec ceinture centrale (pour côté gauche))

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de sangle intérieure de ceinture de sécurité arrière gauche avec ceinture centrale.

(b) Pour côté central:

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K29) Cliquer sur Location & Routing(K29) Cliquer sur Connector(K29) Cliquer sur Connector(K29)

Branchement du tester

Condition

Condition spécifiée

K29-4 (CBR+) - K29-3 (CBR-)

Ceinture de sécurité arrière centrale non bouclée

En dessous de 1 Ω

Ceinture de sécurité centrale arrière bouclée

10 kΩ ou plus

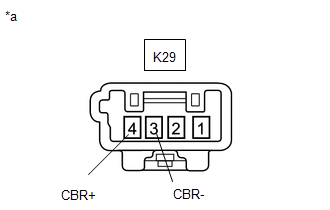

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de sangle intérieure de ceinture de sécurité arrière gauche avec ceinture centrale (pour le centre))

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de sangle intérieure de ceinture de sécurité arrière gauche avec ceinture centrale.
