Toyota bZ4X - Manuel de réparation (2021-2024): Verification

VERIFICATION

PROCÉDURE

1. VERIFIER LE CYLINDRE DE FREIN ET LE PISTON

(a) Vérifier que l'alésage du cylindre du frein à disque avant et le piston du frein à disque avant sont exempts de rouille et de rayures. Si nécessaire, remplacer l'ensemble de cylindre de frein à disque avant et le piston de frein à disque avant.

2. VERIFIER L'EPAISSEUR DE LA GARNITURE DES PLAQUETTES DE FREIN

(a) A l'aide d'une règle, mesurer l'épaisseur de la garniture des plaquettes de frein à disque avant.

Epaisseur standard:

12,0 mm (0,472 po)

Epaisseur minimum:

1,0 mm (0,0394 po)

CONSEIL:

Veiller à vérifier l'épaisseur du disque avant lorsque vous remplacez les plaquettes de frein à disque avant par des plaquettes neuves.

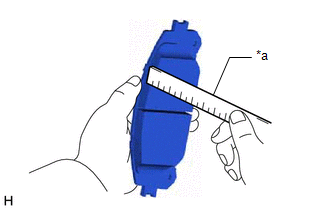

*a

Règle

(b) Si l'épaisseur de la garniture des plaquettes de frein à disque avant est inférieure à la valeur minimum, remplacer les plaquettes de frein à disque avant.

3. VERIFIER LA PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE AVANT

(a) Veiller à ce que les plaques de support des plaquettes de frein à disque avant aient un rebond suffisant, qu'elles ne soient pas déformées, fissurées ou usées, et que toute la rouille et la saleté soient éliminées. Si nécessaire, remplacer les plaques de support de plaquette de frein à disque avant.

4. VERIFIER L'EPAISSEUR DU DISQUE

(a) A l'aide d'un micromètre, mesurer l'épaisseur du disque avant.

Epaisseur standard:

34,0 mm (1,34 po)

Epaisseur minimum:

31,0 mm (1,22 po)

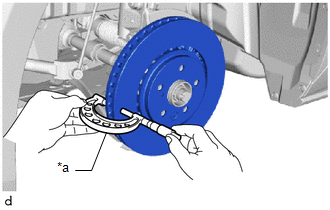

*a

Micromètre

(b) Si l'épaisseur du disque avant est inférieure à l'épaisseur minimum, remplacer le disque avant.

5. VERIFIER L'USURE DU DISQUE

(a) Vérifier le desserrage du roulement de moyeu d'essieu avant et l'usure du moyeu d'essieu avant.

Cliquer ici

(b) Reposer provisoirement le disque avant avec les 5 boulons et les 10 rondelles.

Boulon:

90119-14169

Lave-glace:

90201-14024

Torque:

40 N·m {408 kgf·cm, 30 ft·lbf}

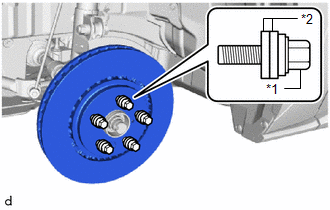

*1

Boulon (90119-14169)

*2

Lave-glace (90201-14024)

(c) A l'aide d'un comparateur à cadran à socle magnétique, mesurer l'ovalisation du disque à 10 mm (0,394 po) du bord extérieur du disque avant.

Usure maximum du disque:

0,05 mm (0,00196 po)

REMARQUE:

Maintenir l'aimant du comparateur à cadran à l'écart du capteur de vitesse avant.

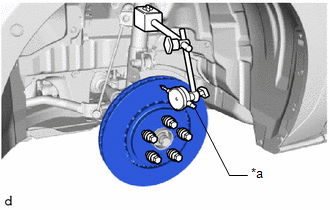

*a

Comparateur à cadran à socle magnétique

(d) Si l'usure est supérieure à la valeur maximum, modifier la position de repose du disque avant afin de minimiser l'usure. Si l'usure est supérieure au maximum, même lorsque la position de pose a été modifiée, meuler le disque avant. Si l'épaisseur du disque est inférieure au minimum, remplacer le disque avant.

(e) Déposer les 5 boulons, les 10 rondelles et le disque avant.
