Toyota bZ4X - Manuel de réparation (2021-2024): Tension intermittente du circuit de capteur de vitesse de roue arrière droite

Toyota bZ4X - Manuel de réparation (2021-2024) / Frein / Systemes De Commande De Freinage / De Commande Dynamique / Systeme De Freinage A Commande Electronique / Tension intermittente du circuit de capteur de vitesse de roue arrière droite

DESCRIPTION

Se reporter au DTC C051212.

Cliquer ici

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

DTC émis par

Remarque

C05121F

Tension intermittente du circuit de capteur de vitesse de roue arrière droite

L'une des conditions suivantes est détectée:

  • Lorsque la tension de la borne +BS est de 17,4 V maximum, une coupure dans le circuit du signal du capteur d'une zone défectueuse se produit 255 fois minimum.
  • Lorsque la tension de la borne +BS est de 17,4 V maximum et que le véhicule roule à au moins 20 km/h (12 mi/h), des parasites se produisent dans les signaux du capteur de la roue présentant une anomalie 75 fois minimum en l'espace de 5 secondes.
  • Lorsque la tension de la borne +BS est de 17,4 V maximum et que le véhicule roule à un minimum de 10 km/h (6 mi/h), des parasites se produisent une fois par tour de rotor pendant 15 secondes minimum.
  • Capteur de vitesse arrière droit (ensemble de moyeu d'essieu et de roulement arrière droit)*1
  • Capteur de vitesse arrière droit (capteur de contrôle de dérapage arrière droit)*2
  • Installation du capteur de contrôle de dérapage arrière
  • Rotor de capteur de vitesse arrière droit (ensemble d'essieu arrière et de roulement droit)

Frein/frein de stationnement électrique (EPB)

Output ECU: ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein)

PROCÉDURE

1.

VERIFIER LES CARACTERISTIQUES DU VEHICULE

(a) Vérifier les caractéristiques du véhicule.

Résultat:

Résultat

Passer au point

Pour AWD

A

Pour 2WD

B
B

PASSER AU POINT 10
A

2.

RELEVER LA VALEUR A L'AIDE DU GTS (RR WHEEL SPEED AND MOMENTARY INTERRUPTION)

(a) Tout en surveillant les valeurs de la liste de données, effectuer un essai sur route et tenter de reproduire les symptômes du problème en se basant sur l'entretien avec le client et sur les conditions du véhicule stockées sous forme de données d'image figée lors du stockage du DTC.

Chassis / Brake/EPB / Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

RR Wheel Speed

Valeur du capteur de vitesse de roue arrière droite

Min.: 0,0 km/h (0 mi/h)

Max.: 6553,5 km/h (4072 mi/h)

Véhicule arrêté: 0,0 km/h (0 mi/h)

En conduisant à vitesse constante: pas de grandes fluctuations

RR Speed Open

Détection d'une coupure dans le capteur de vitesse arrière droit

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Chassis / Brake/EPB / Data List

Affichage du tester

RR Wheel Speed

RR Speed Open

OK.:

Les valeurs changent en fonction du fonctionnement du véhicule et il n'y a pas de fonctionnement intermittent.

REMARQUE:

Effectuer la vérification ci-dessus avant la dépose du capteur et du connecteur.

OK.

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
NON OK

3.

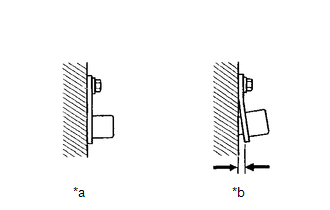

VERIFIER LA REPOSE DU CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE DROIT

(a) Mettre le contacteur d’allumage en position OFF.

*a

Correct(e)

*b

Incorrect(e)

(b) Vérifier la pose du capteur de vitesse arrière droit (capteur de contrôle de dérapage arrière droit).

OK.:

Il n'y a aucun jeu entre le capteur de vitesse arrière droit (capteur de contrôle de dérapage arrière droit) et le porte-essieu arrière droit.

NON OK

REPOSER OU REMPLACER LE CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE DROIT
OK.

4.

VERIFIER LE CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE DROIT (RECHERCHER D'EVENTUELS CORPS ETRANGERS)

(a) Déposer le capteur de vitesse arrière droit (capteur de contrôle de dérapage arrière droit) et s'assurer qu'il n'y a pas de corps étrangers, d'huile ou de graisse sur l'extrémité de capteur de vitesse arrière droit.

OK.:

L'extrémité du capteur de vitesse arrière droit est exempt d'huile et de corps étrangers.

CONSEIL:

Si des corps étrangers de 1 mm (0,03937 po) x 1 mm (0,03937 po) minimum ou plus ont adhéré sur le rotor de commande de dérapage arrière, ce DTC peut être enregistré.

NON OK

PASSER AU POINT 8
OK.

5.

VERIFIER LE ROTOR DE CAPTEUR DE VITESSE ARRIERE DROIT (RECHERCHER D'EVENTUELS CORPS ETRANGERS)

(a) Vérifier qu'il n'y a pas de corps étrangers, d'huile ou de graisse sur le capteur de vitesse arrière droit.

OK.:

Le rotor de capteur de vitesse arrière droit est exempt d'huile et de corps étrangers.

CONSEIL:

OK.

REMPLACER LE CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE DROIT ET LE ROTOR DE CAPTEUR DE VITESSE ARRIERE DROIT

Pour le capteur de vitesse arrière droit (capteur de contrôle de dérapage arrière droit): Cliquer ici

Pour le rotor de capteur de vitesse arrière droit (ensemble de moyeu d'essieu et de roulement arrière droit): Cliquer ici


NON OK

6.

NETTOYER LE ROTOR DE CAPTEUR DE VITESSE ARRIERE DROIT

(a) Nettoyer le rotor de capteur de vitesse arrière droit

REMARQUE:

Ne pas utiliser de produit de nettoyage pour nettoyer le rotor de capteur de vitesse arrière droit.

SUIVANT

7.

RELEVER LA VALEUR A L'AIDE DU GTS (RR WHEEL SPEED AND MOMENTARY INTERRUPTION)

(a) Tout en surveillant les valeurs de la liste de données, effectuer un essai sur route et tenter de reproduire les symptômes du problème en se basant sur l'entretien avec le client et sur les conditions du véhicule stockées sous forme de données d'image figée lors du stockage du DTC.

Chassis / Brake/EPB / Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

RR Wheel Speed

Valeur du capteur de vitesse de roue arrière droite

Min.: 0,0 km/h (0 mi/h)

Max.: 6553,5 km/h (4072 mi/h)

Véhicule arrêté: 0,0 km/h (0 mi/h)

En conduisant à vitesse constante: pas de grandes fluctuations

RR Speed Open

Détection d'une coupure dans le capteur de vitesse arrière droit

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Chassis / Brake/EPB / Data List

Affichage du tester

RR Wheel Speed

RR Speed Open

OK.:

Les valeurs changent en fonction du fonctionnement du véhicule et il n'y a pas de fonctionnement intermittent.

REMARQUE:

Effectuer la vérification ci-dessus avant la dépose du capteur et du connecteur.

CONSEIL:

Le capteur de vitesse arrière droit est incorporé à l'ensemble de roulement et de moyeu d'essieu arrière droit.

Si le rotor de capteur de vitesse arrière droit doit être remplacé, le remplacer avec l'ensemble de moyeu d'essieu et de roulement arrière droit.

OK.

FIN
NON OK

REMPLACER LE CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE DROIT ET LE ROTOR DE CAPTEUR DE VITESSE ARRIERE DROIT

Pour le capteur de vitesse arrière droit (capteur de contrôle de dérapage arrière droit): Cliquer ici

Pour le rotor de capteur de vitesse arrière droit (ensemble de moyeu d'essieu et de roulement arrière droit): Cliquer ici



8.

NETTOYER LE CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE DROIT

(a) Nettoyer le capteur de vitesse arrière droit (capteur de contrôle de dérapage arrière droit).

REMARQUE:

Lors du nettoyage du capteur de vitesse arrière droit (capteur de contrôle de dérapage arrière droit), veiller à nettoyer l'orifice de pose avant de procéder à la repose.

SUIVANT

9.

RELEVER LA VALEUR A L'AIDE DU GTS (RR WHEEL SPEED AND MOMENTARY INTERRUPTION)

(a) Tout en surveillant les valeurs de la liste de données, effectuer un essai sur route et tenter de reproduire les symptômes du problème en se basant sur l'entretien avec le client et sur les conditions du véhicule stockées sous forme de données d'image figée lors du stockage du DTC.

Chassis / Brake/EPB / Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

RR Wheel Speed

Valeur du capteur de vitesse de roue arrière droite

Min.: 0,0 km/h (0 mi/h)

Max.: 6553,5 km/h (4072 mi/h)

Véhicule arrêté: 0,0 km/h (0 mi/h)

En conduisant à vitesse constante: pas de grandes fluctuations

RR Speed Open

Détection d'une coupure dans le capteur de vitesse arrière droit

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Chassis / Brake/EPB / Data List

Affichage du tester

RR Wheel Speed

RR Speed Open

OK.:

Les valeurs changent en fonction du fonctionnement du véhicule et il n'y a pas de fonctionnement intermittent.

REMARQUE:

Effectuer la vérification ci-dessus avant la dépose du capteur et du connecteur.

OK.

FIN
NON OK

PASSER AU POINT 5

10.

RELEVER LA VALEUR A L'AIDE DU GTS (RR WHEEL SPEED AND MOMENTARY INTERRUPTION)

(a) Tout en surveillant les valeurs de la liste de données, effectuer un essai sur route et tenter de reproduire les symptômes du problème en se basant sur l'entretien avec le client et sur les conditions du véhicule stockées sous forme de données d'image figée lors du stockage du DTC.

Chassis / Brake/EPB / Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

RR Wheel Speed

Valeur du capteur de vitesse de roue arrière droite

Min.: 0,0 km/h (0 mi/h)

Max.: 6553,5 km/h (4072 mi/h)

Véhicule arrêté: 0,0 km/h (0 mi/h)

En conduisant à vitesse constante: pas de grandes fluctuations

RR Speed Open

Détection d'une coupure dans le capteur de vitesse arrière droit

Normal / En intermittence

Normal: normal

Par intermittence : Interruption momentanée

-

Chassis / Brake/EPB / Data List

Affichage du tester

RR Wheel Speed

RR Speed Open

OK.:

Les valeurs changent en fonction du fonctionnement du véhicule et il n'y a pas de fonctionnement intermittent.

REMARQUE:

Effectuer la vérification ci-dessus avant la dépose du capteur et du connecteur.

CONSEIL:

Le capteur de vitesse arrière droit et le rotor de capteur de vitesse arrière droit sont intégrés dans l'ensemble de moyeu d'essieu et de roulement arrière.

Si le capteur de vitesse arrière droit et le rotor de capteur de vitesse arrière droit doivent être remplacés, remplacer l'ensemble de moyeu d'essieu et de roulement arrière droit.

OK.

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
NON OK

REMPLACER L'ENSEMBLE DE MOYEU ET DE ROULEMENT D'ESSIEU ARRIERE DROIT
