SYSTEME DE DIAGNOSTIC
VERIFIER LES DTC (A L'AIDE DE L'AFFICHAGE DE MODE DE VERIFICATION DU SYSTEME)
CONSEIL:
Cliquer ici .gif)
(a) Lancer le diagnostic et afficher l'écran "Service Menu".
(b) Sélectionner "Failure Diagnosis" sur l'écran de menu d'entretien pour afficher l'écran de diagnostic du dysfonctionnement.
(c) Sélectionner "System Check" sur l'écran de diagnostic de dysfonctionnement pour afficher l'écran de mode de vérification du système.

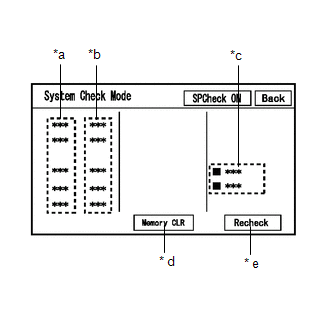

Description de l'écran de mode de vérification du système|
Affichage | Contenu |
|---|---|
|
*a: Liste de noms d'appareils |
Affiche le nom des pièces constitutives, y compris les appareils supplémentaires (l'adresse physique s'affiche si le nom est inconnu) |
|
*b: Vérification des résultats |
Affiche le résultat de la vérification des appareils branchés |
|
*c: Liste des noms d'appareils en option |
Affiche les noms des composants, y compris les appareils après-vente |
|
*d: effacer de la mémoire |
Supprimer les DTC actuels et les DTC confirmés (maintenir enfoncé pendant 3 secondes minimum) |
|
*e: vérifier à nouveau |
Effectue à nouveau une vérification |
.png)
(1) S'assurer que chacun des appareils branchés suivants s'affiche:
|
Nom | Pièce constitutive |
Méthode de connexion |
|---|---|---|
|
AVN | Ensemble d'autoradio et de système d'affichage |
- |
| Qi*1 |
Ensemble de socle pour chargeur sans fil de mobile |
CAN local |
|
IF-BOX_USB | Ensemble d'adaptateur de prise stéréo |
USB |
| DCM |
DCM (émetteur-récepteur télématique) |
USB |
CONSEIL:
(2) VERIFIER LES RESULTATS DE LA VERIFICATION DU SYSTEME (APPAREILS CONNECTES AU BUS LOCAL/AVC-LAN/USB)
|
Résultat de la vérification |
Signification |
|---|---|
|
*1: Lorsque le bouton "DETAIL" est enfoncé, le système passe à l'écran de mode de vérification d'unité.
*2: Si "NCON" s'affiche pour tous les appareils branchés par AVC-LAN ou si tous les appareils branchés par AVC-LAND ne s'affichent pas, se reporter à la procédure de recherche de pannes pour les dysfonctionnements de l'AVC-LAN. | |
|
OK. | Aucun DTC n'est enregistré. |
|
DETAIL (*1) | Les DTC sont enregistrés |
|
NCON (*2) |
|
| NRES |
Aucune réponse aux informations de diagnostic |
|
Le nom de l'appareil et/ou le résultat de la vérification du système ne peuvent pas être affichés pour les APPAREILS BRANCHES AU BUS AVC-LAN*2/USB/LOCAL |
Aucun historique d'un appareil enregistré dans le système, et aucune réponse pendant la vérification de diagnostic |
(d) Mode de vérification d'unité

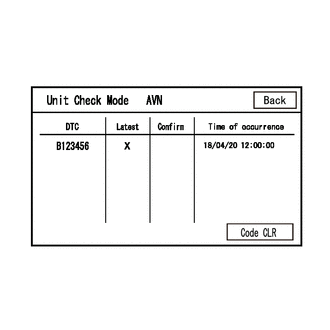

.png)
(1) Lorsque "DETAIL" s'affiche sur les résultats de la vérification du mode de vérification du système, le système passe à l'écran du mode de vérification d'unité lorsqu'il est enfoncé.
(2) Confirmer et enregistrer les DTC

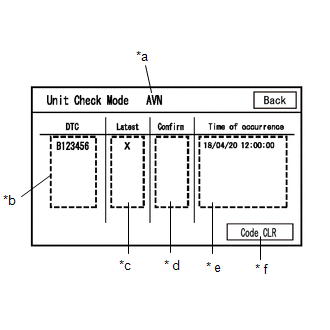

Description de l'écran de mode de vérification d'unité|
Affichage | Contenu |
|---|---|
|
*a: nom de l'appareil | Nom de la pièce cible |
|
*b: historique des DTC |
Affiche les DTC enregistrés (jusqu'à 6 éléments) pour l'appareil cible |
|
*c: Dernier | Un "X" s'affiche pour l'appareil cible lorsque les derniers DTC (dernier dysfonctionnement dans le cycle actuel) existent |
|
*d: Confirmer | "X" s'affiche pour l'appareil cible lorsque des DTC confirmés (codes de diagnostic confirmés jusqu'à l'heure actuelle) existent |
|
*e: Heure d'apparition |
Affiche l'heure d'enregistrement du DTC |
|
*f: Code CLR | Efface les informations de DTC du composant cible et efface l'affichage |
REMARQUE:
6 codes maximum sont enregistrés pour l'ensemble de récepteur de radio et d'affichage. Si plus de 6 codes sont susceptibles d'être émis, confirmer les DTC à l'aide du GTS.
CONSEIL:
L'écran du mode de vérification d'unité est actualisé à chaque seconde.
EFFACER LES DTC (A L'AIDE DE L'ECRAN DE MODE DE VERIFICATION DU SYSTEME)
(a) Effacer les DTC
.png)
(1) Sélectionner "Code CLR" sur l'écran de mode de vérification d'unité (maintenir enfoncé pendant au moins 3 secondes) et effacer les DTC.

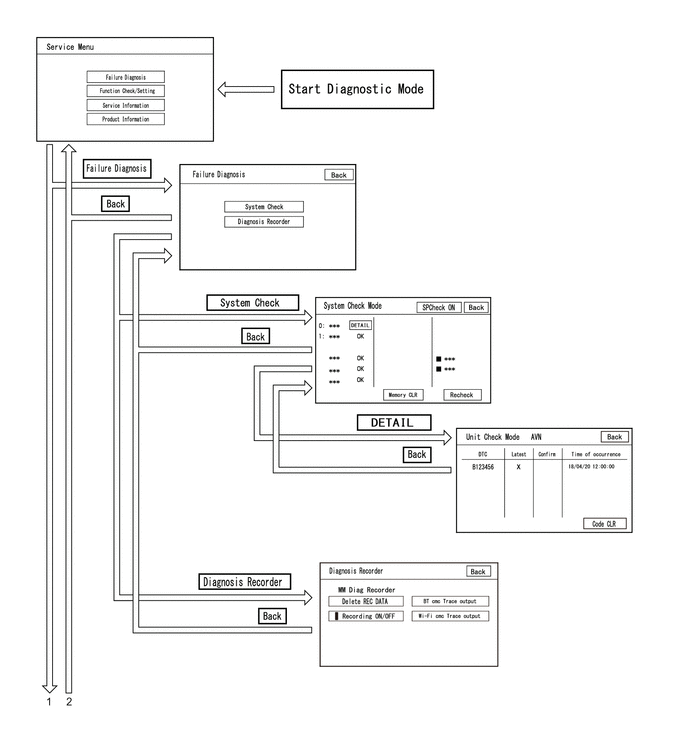

CHANGEMENT D'ECRAN DE MODE DE DIAGNOSTIC
(a) Menu de service
.png)
.png)
.png)
.png)
PASSER EN MODE DE DIAGNOSTIC
CONSEIL:
(a) Méthode de démarrage 1
(1) A l'aide du GTS, afficher la fenêtre du mode de diagnostic.
Body Electrical>Navigation System>Utility|
Affichage du tester |
|---|
|
Diagnostic Mode |
|
Affichage du tester |
|---|
|
Diagnostic Mode |

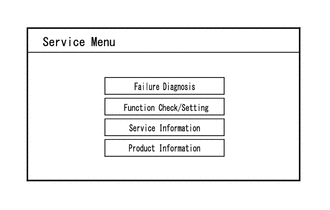

(2) Lorsque le diagnostic démarre, l'écran "Service Menu" s'affiche.
.png)
(b) Méthode de démarrage 2
(1) S'assurer que le véhicule est à l'arrêt.
(2) Mettre le contacteur d'allumage en position ON.
(3) Eteindre l'écran multifonction.
(4) Eteindre le système audio de l'ensemble d'autoradio et d'affichage.

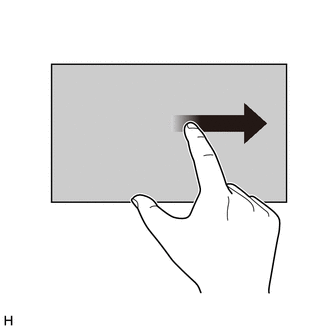

(5) Faire vaciller l'écran multifonction 5 fois de gauche à droite, comme indiqué sur le schéma.
.png)

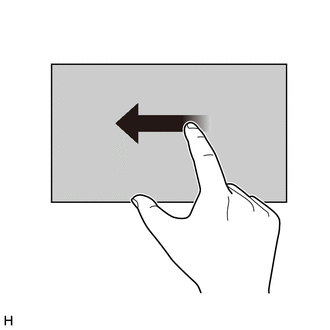

(6) Faire vaciller l'écran multifonction 5 fois de droite à gauche, comme indiqué sur le schéma.
.png)
CONSEIL:
Veiller à effectuer l'opération dans les 15 secondes après avoir effectué le vacillement initial de gauche à droite.
(7) Lorsque le diagnostic démarre, l'écran de menu de service s'affiche.
CONSEIL:
Si le diagnostic ne commence pas en raison d'un dysfonctionnement, mettre l'affichage en position ON puis OFF et effectuer la procédure depuis le début. (Le fait d'allumer uniquement l'audio de l'ensemble d'autoradio et d'affichage n'est pas une méthode validée)
DESACTIVATION DU MODE DE DIAGNOSTIC
CONSEIL:
Il existe 2 méthodes pour annuler le diagnostic
(a) Méthode d'annulation 1
(1) Mettre le contacteur d'allumage en position OFF.
(b) Méthode d'annulation 2
(1) Mettre l'ensemble de récepteur de radio et d'affichage en position OFF.
MENU DE SERVICE
CONSEIL:
L'écran du menu de service peut être utilisé pour effectuer le diagnostic des dysfonctionnements de chaque appareil, confirmer les fonctions et les informations, et collecter les données.

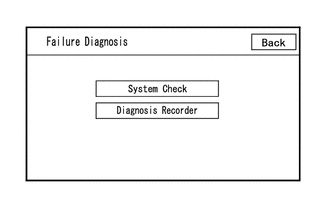

(a) Diagnostic de dysfonctionnement
Contenu affiché sur l'écran de diagnostic de dysfonctionnement|
Affichage | Détails |
Passer au point |
|---|---|---|
| Vérification du système |
Afficher le nom des appareils connectés au système, et afficher les DTC actuels et confirmés en tant que résultats de diagnostic pour ces appareils. |
|
|
Enregistreur de diagnostic |
L'historique de connexion "Bluetooth" et l'historique de connexion WiFi peuvent être confirmés |
- |
CONSEIL:
Chaque écran de diagnostic de dysfonctionnement est créé par l'ensemble de récepteur de radio et d'affichage.
.png)

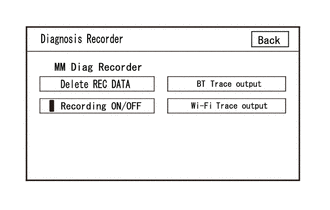

(1) Enregistreur de diagnostic
Description de l'écran d'enregistreur de diagnostic|
Affichage | Détails |
Passer au point |
|---|---|---|
|
Supprimer les DONNEES REC |
Les données d'historique enregistrées peuvent être effacées |
- |
| Enregistrement ON/OFF |
Lors de la réalisation d'une trace "Bluetooth" ou Wi-Fi, la fonction d'enregistreur peut être désactivée |
- |
| Sortie BT cmc Trace |
L'historique de connexion "Bluetooth" peut être confirmé |
|
|
Sortie Wi-Fi cmc Trace |
L'historique de connexion "Bluetooth" peut être confirmé |
CONSEIL:
Chaque écran d'enregistreur de diagnostic est créé par l'ensemble de récepteur de radio et d'affichage.
.png)

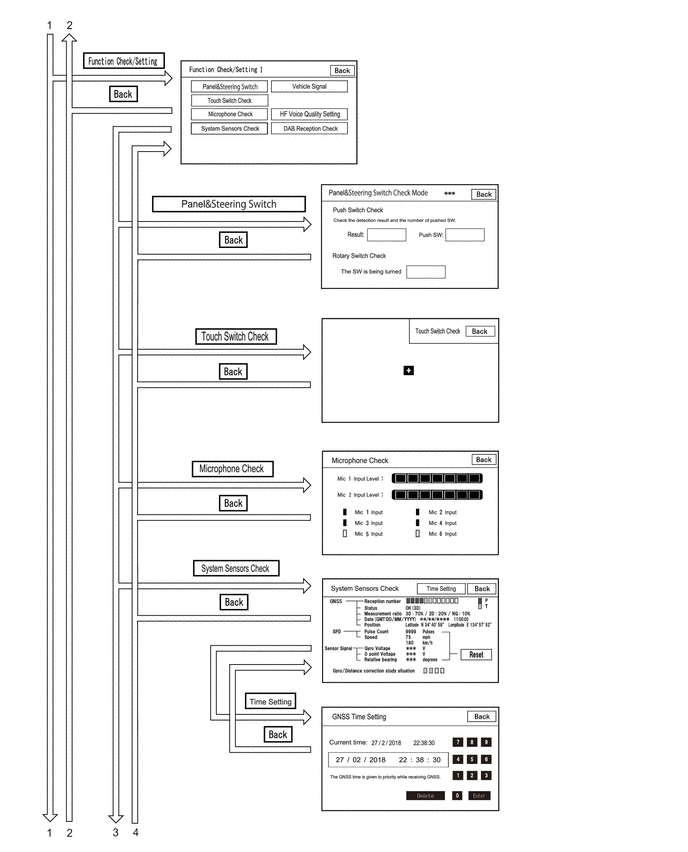

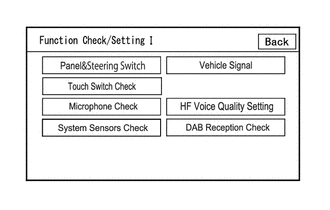

(b) Vérification/réglage de fonction I
Description de l'écran Function Check/Setting I|
Affichage | Contenu |
Passer au point |
|---|---|---|
|
Contacteur Panel&Steering | Vérifie le fonctionnement du contacteur de panneau et du contacteur au volant |
|
|
Vérification des contacteurs tactiles |
Vérifie le fonctionnement du contacteur tactile de l'écran multifonction | |
|
Vérification de microphone | Vérifie l'état de la connexion du micro à l'ensemble de récepteur de radio et d'affichage | |
|
Vérification des capteurs de système |
| |
| Signal de véhicule |
Effectue une vérification du signal côté véhicule reçu par l'ensemble de récepteur de radio et d'affichage | |
|
Réglage de la qualité vocale HF | Réglage de la qualité vocale HF | |
|
Réglage de la caméra | Effectue le réglage du système de moniteur de vision panoramique |
|
CONSEIL:
Chaque écran de vérification/réglage de fonction I est créé par l'ensemble de récepteur de radio et d'affichage.
.png)

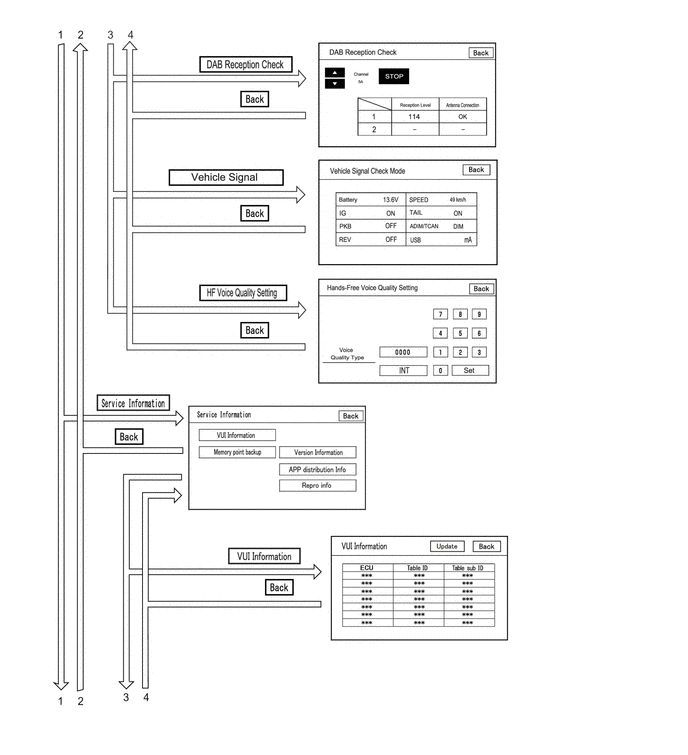

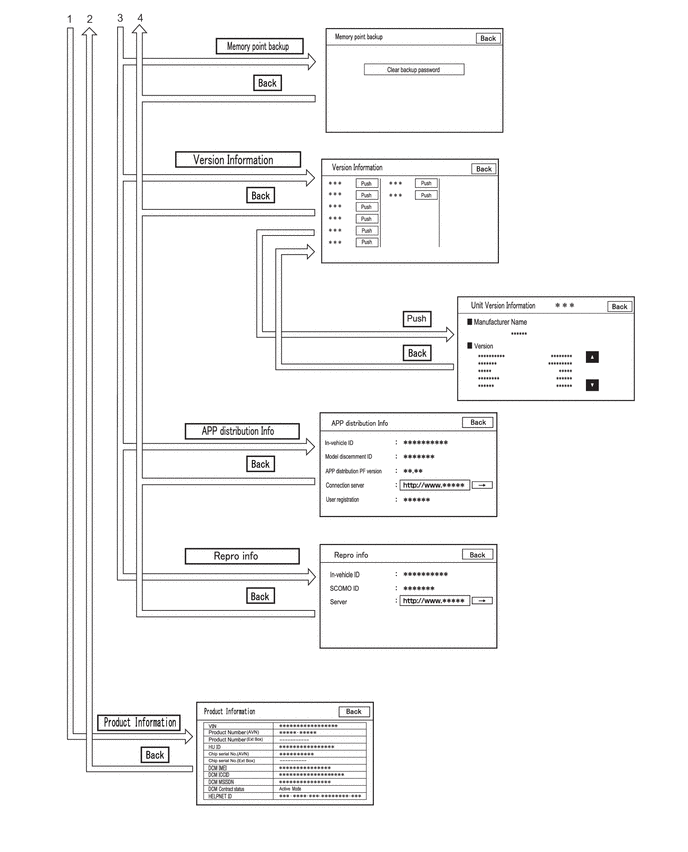

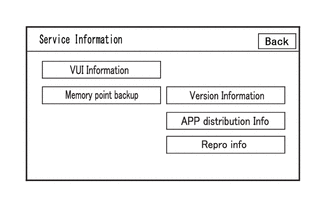

(c) Informations relatives à l'entretien
CONSEIL:
L'écran d'informations de service peut être utilisé pour confirmer les informations et relever la mémoire.
Description de l'écran d'informations de service|
Affichage | Contenu |
Passer au point |
|---|---|---|
|
Informations VUI | Affiche les informations relatives à la reconnaissance vocale |
|
|
Point d'appui de mémorisation | Effectue la lecture de la mémoire à l'aide du GTS |
- |
| Informations relatives à la version |
Affiche les informations de version de l'appareil connecté |
- |
| Informations de distribution APP |
Affiche l'ID de l'appareil embarqué, l'ID d'identification de l'appareil, la version de l'application de distribution PF, les informations de l'utilisateur enregistrées, etc. |
- |
| Informations de reproduction*1 |
Affiche l'ID de l'appareil embarqué, l'ID SCOMO, etc. |
- |
CONSEIL:
Chaque écran d'informations de service est créé par l'ensemble de récepteur de radio et d'affichage.
.png)

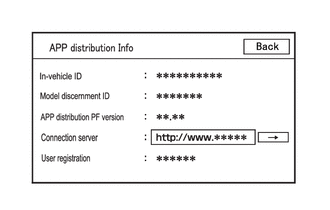

(1) Informations de distribution APP
.png)
Description de l'écran des informations de distribution APP |
Elément | Contenu |
|---|---|
|
ID dans le véhicule | Affiche l'ID de l'appareil embarqué |
|
ID de discernement de modèle | Affiche l'ID de discernement de modèle |
|
Version APP distribution PF | Affiche la version de la plateforme que l'application utilise |
|
Serveur de connexion | Cet élément est affiché mais n'est pas utilisé |
|
Enregistrement de l'utilisateur | Les informations d'enregistrement de l'utilisateur s'affichent |

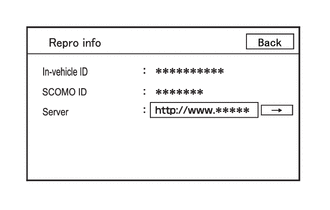

(2) Infos de reproduction
Informations d'affichage de l'écran d'informations de reproduction|
Affichage | Détails |
|---|---|
|
ID dans le véhicule | Affiche l'ID d'appareil à l'intérieur du véhicule de l'ensemble de récepteur de radio et d'affichage |
|
ID SCOMO | Cet élément est affiché mais n'est pas utilisé |
|
Serveur | Cet élément est affiché mais n'est pas utilisé |
.png)

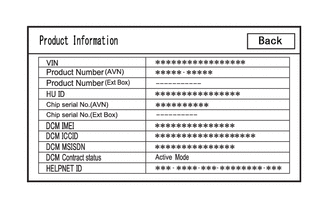

(d) Informations sur le produit
Description de l'écran d'informations sur le produit|
Affichage | Contenu |
|---|---|
|
VIN | Affiche le VIN |
|
Numéro de produit (AVN) | Affiche le numéro de série de l'ensemble de récepteur de radio et d'affichage |
|
Numéro de produit (emballage extérieur) |
Cet élément est affiché mais n'est pas utilisé |
|
HU ID | Affiche le numéro de série de l'ensemble de récepteur de radio et d'affichage |
|
N° de série de puce (AVN) |
Affiche le numéro de série IC de l'ensemble de récepteur de radio et d'affichage |
|
Numéro de série (boîtier ext.) | Cet élément est affiché mais n'est pas utilisé |
|
DCM IMEI | Affiche l'IMEI de l'émetteur-récepteur télématique |
|
DCM ICCID | Affiche l'ICCID de l'émetteur-récepteur télématique |
|
DCM MSISDN | Affiche le MSISDN de l'émetteur-récepteur télématique |
|
Etat du contrat DCM | Affiche l'état du contrat de l'émetteur-récepteur télématique |
|
HELPNET ID | Affiche l'ID HELPNET de l'émetteur-récepteur télématique |
.png)
