Toyota bZ4X - Manuel de réparation (2021-2024): Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (REMONTAGE)

Procédure

N° de référence

1

REMBOURRAGE SUPERIEUR DE MOULURE EXTERIEURE DE PORTE ARRIERE

75797

-

-

Pièce non réutilisable

-

-

PROCÉDURE

1. REPOSER LE REMBOURRAGE SUPERIEUR DE MOULURE EXTERIEURE DE PORTE ARRIERE

*a

Ligne de localisation

-

-

(1) Nettoyer la surface de la moulure inférieure extérieure de porte arrière.

1. A l'aide d'une lampe chauffante, chauffer la surface de la moulure inférieure extérieure de porte arrière.

Température de chauffage

Elément

Température

Elément

Température

Moulure inférieure extérieure de porte arrière

20 à 30°C (68 à 86°F)

-

-

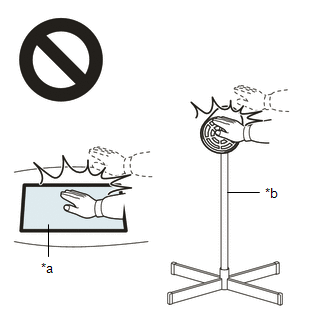

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas trop chauffer la moulure extérieure inférieure de porte arrière.

2. Retirer le reste de ruban adhésif double face de la moulure inférieure extérieure de porte arrière.

3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(2) A l'aide d'une lampe chauffante, chauffer la surface de la moulure inférieure extérieure de porte arrière.

Température de chauffage

Elément

Température

Elément

Température

Moulure inférieure extérieure de porte arrière

20 à 30°C (68 à 86°F)

-

-

ATTENTION:

REMARQUE:

Ne pas trop chauffer la moulure extérieure inférieure de porte arrière.

(3) Retirer la feuille de protection d'un rembourrage supérieur de moulure extérieure de porte arrière neuf et reposer le rembourrage supérieur de moulure extérieure de porte arrière, comme indiqué sur le schéma.

CONSEIL:
