REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

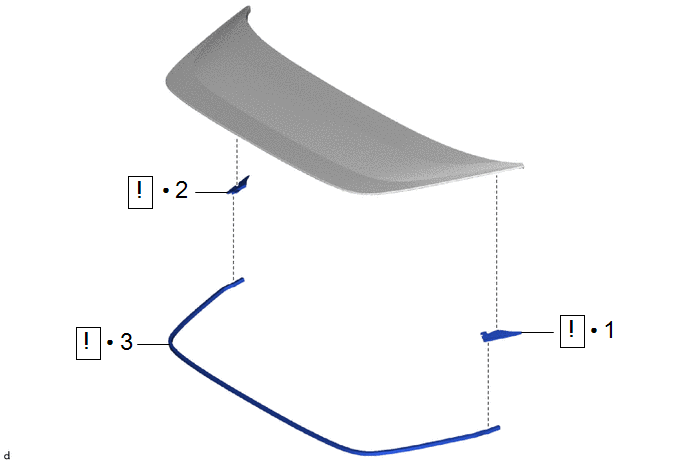

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | RUBAN ADHÉSIF DE MOULURE N° 2 |
75896M |
|
- | - |
|
2 | RUBAN ADHESIF DE MOULAGE N° 1 |
75896N |
|
- | - |
|
3 | REMBOURRAGE DE MOULURE DE CAPOT AVANT |
75777C |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER LE RUBAN ADHESIF DE MOULURE N° 2
|
*a | Ligne de localisation |
- | - |
(1) Nettoyer la surface de la moulure de capot arrière.
1. A l'aide d'une lampe chauffante, chauffer la surface de la moulure de capot arrière.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Moulure de capot arrière |
20 à 30°C (68 à 86°F) |
- | - |
.png)
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la moulure de capot arrière.
2. Retirer le reste de ruban adhésif double face de la moulure de capot arrière.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) A l'aide d'une lampe chauffante, chauffer la surface de la moulure de capot arrière.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Moulure de capot arrière |
20 à 30°C (68 à 86°F) |
- | - |
ATTENTION:
REMARQUE:
Ne pas chauffer excessivement la moulure de capot arrière.

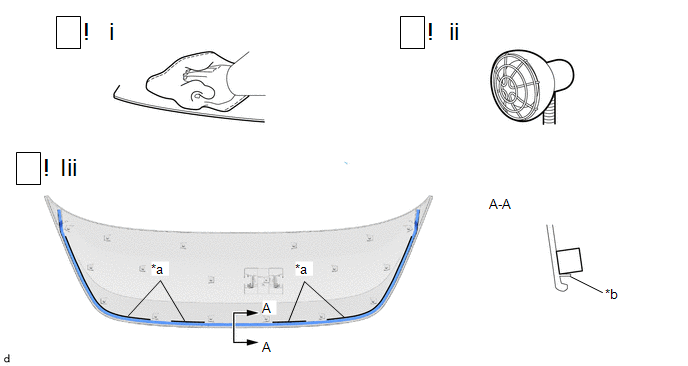

(3) Retirer la feuille de protection d'un ruban adhésif de moulure n° 2 neuf et aligner le ruban adhésif de moulure n° 2 sur la ligne de positionnement pour le poser, comme indiqué sur le schéma.
CONSEIL:
2. REPOSER LE RUBAN ADHESIF DE MOULURE N° 1
3. REPOSER LE REMBOURRAGE DE MOULURE AVANT DE CAPOT
|
*a | Ligne de localisation |
*b | Nervure |
(1) Nettoyer la surface de la moulure de capot arrière.
1. A l'aide d'une lampe chauffante, chauffer la surface de la moulure de capot arrière.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Moulure de capot arrière |
20 à 30°C (68 à 86°F) |
- | - |
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la moulure de capot arrière.
2. Retirer le reste de ruban adhésif double face de la moulure de capot arrière.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) A l'aide d'une lampe chauffante, chauffer la surface de la moulure de capot arrière.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Moulure de capot arrière |
20 à 30°C (68 à 86°F) |
- | - |
ATTENTION:
REMARQUE:
Ne pas chauffer excessivement la moulure de capot arrière.

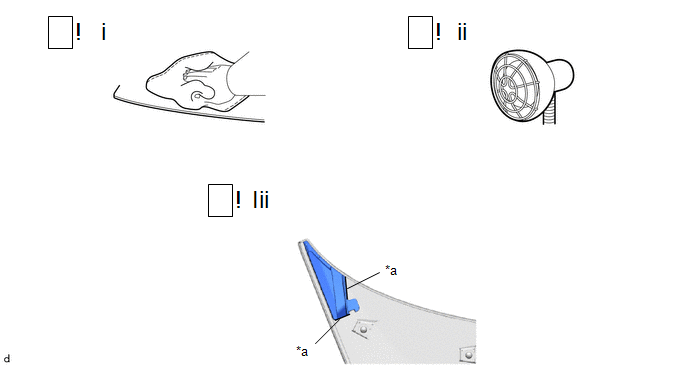

(3) Retirer la feuille de protection d'un rembourrage de moulure avant de capot neuf et aligner le rembourrage de moulure avant de capot sur la ligne de positionnement pour le poser, comme indiqué sur le schéma.
CONSEIL:
