Toyota bZ4X - Manuel de réparation (2021-2024): Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

MESURE DE PRECAUTION / REMARQUE / CONSEIL

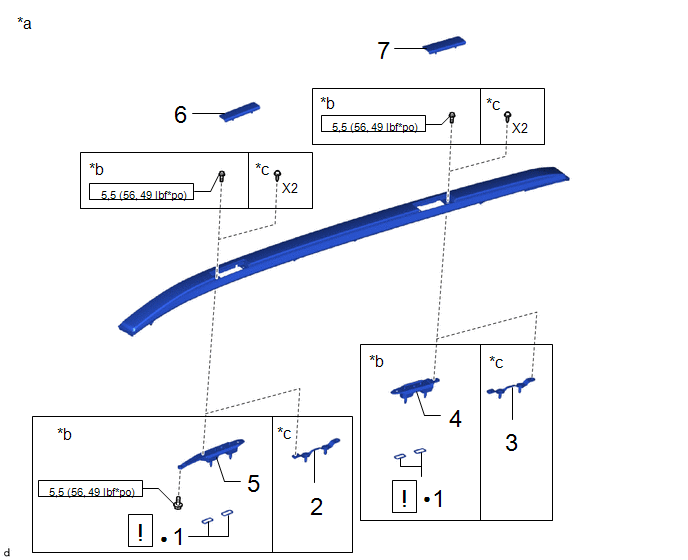

PIECES CONSTITUTIVES (REMONTAGE)

Procédure

N° de référence

1

JOINT DE PORTE-BAGAGES DE TOIT N° 2

63437A

-

-

2

SUPPORT DE GALERIE DE TOIT AVANT

63185D

-

-

-

3

SUPPORT DE GALERIE DE TOIT ARRIERE

63187A

-

-

-

4

PIED DE RAIL DE TOIT ARRIERE N° 2

63474A

-

-

-

5

PIED DE RAIL DE TOIT AVANT

63472

-

-

-

6

COUVERCLE DE GARNISSAGE LATERAL DE TOIT N° 1

75632A

-

-

-

7

COUVERCLE DE GARNISSAGE LATERAL DE TOIT N° 2

75634

-

-

-

*a

Avec rail de toit

*b

Pour type A

*c

Pour type B

-

-

N*m (kgf*cm, lbf*pi): couple prescrit

Pièce non réutilisable

PROCÉDURE

1. REPOSER LE JOINT DE PORTE-BAGAGES DE TOIT N° 2 (avec rail de toit)

(a) Pour type A:

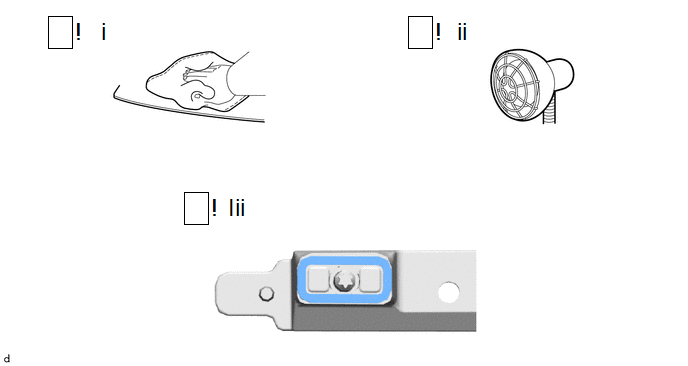

(1) Nettoyer la surface du pied de rail de toit.

1. A l'aide d'une lampe chauffante, chauffer la surface de pied de rail de toit.

Température de chauffage

Elément

Température

Elément

Température

Pied de rail de toit

20 à 30°C (68 à 86°F)

-

-

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement le pied de rail de toit.

2. Retirer le reste de ruban adhésif double face du pied de rail de toit.

3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(2) A l'aide d'une lampe chauffante, chauffer la surface du pied de rail de toit.

Température de chauffage

Elément

Température

Elément

Température

Pied de rail de toit

20 à 30°C (68 à 86°F)

-

-

ATTENTION:

REMARQUE:

Ne pas chauffer excessivement le pied de rail de toit.

(3) Retirer la feuille de protection d'un joint de porte-bagages de toit n° 2 neuf et reposer le joint de porte-bagages de toit n° 2, comme indiqué sur le schéma.

CONSEIL:

(b) Procéder de la même manière pour tous les joints de porte-bagages de toit n° 2.

2. REPOSER LE SUPPORT DE RAIL DE TOIT AVANT (avec rail de toit)

3. REPOSER LE SUPPORT DE RAIL DE TOIT ARRIERE (avec rail de toit)

4. REPOSER LE PIED DE RAIL DE TOIT ARRIERE N° 2 (avec rail de toit)

Torque:

5,5 N·m {56 kgf·cm, 49 in·lbf}

5. REPOSER LE PIED DE RAIL DE TOIT AVANT (avec rail de toit)

Torque:

5,5 N·m {56 kgf·cm, 49 in·lbf}

6. REPOSER LE COUVERCLE DE GARNISSAGE LATERAL DE TOIT N° 1 (avec rail de toit)

7. REPOSER LE COUVERCLE DE GARNISSAGE LATERAL DE TOIT N° 2 (avec rail de toit)
