POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

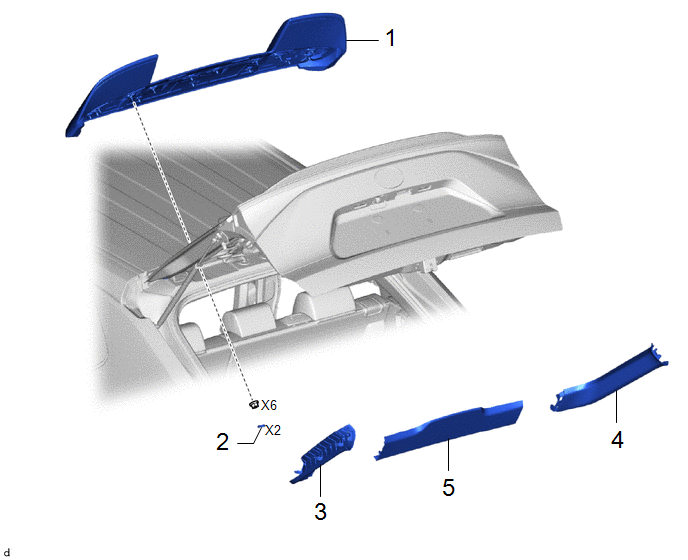

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE SPOILER ARRIERE |
76085 | - |
- | - |
|
2 | BOUCHON D'ORIFICE |
- | - |
- | - |
|
3 | GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE |
67938A | - |
- | - |
|
4 | GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE |
67937B | - |
- | - |
|
5 | GARNISSAGE CENTRAL DE PORTE DE COFFRE |
67939B | - |
- | - |
PROCÉDURE
1. REPOSER LE SOUS-ENSEMBLE DE SPOILER ARRIERE
2. REPOSER LE BOUCHON D'ORIFICE
3. REPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE
4. REPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE
5. REPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE
RemontageEmplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ENSEMBLE D'AVERTISSEUR SONORE A TONALITE AIGUE
*2 ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE
*3 BLOC DE RELAIS DE COMPARTIMENT MOTEUR
- RELAIS D'AVERTISSEUR SONORE - FUSIBLE D'AVERTISSEUR SONORE
- - SCHEMA
* ...
Pose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REPOSE)
Procédure N° de référence
1 ENSEMBLE DE BOITIER DE CONSOLE
58810J -
- -
2 SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE
- -
- - ...
Verification
VERIFICATION PROCÉDURE 1. VERIFIER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT
(a) Avant de procéder à la repose de l'ensemble de sangle extérieure de ceinture de sécurité avant, vérifier le fonctionnement de l'ELR.
REMARQUE: Ne pas démonter l'enrouleur. (1) Lors ...
