Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

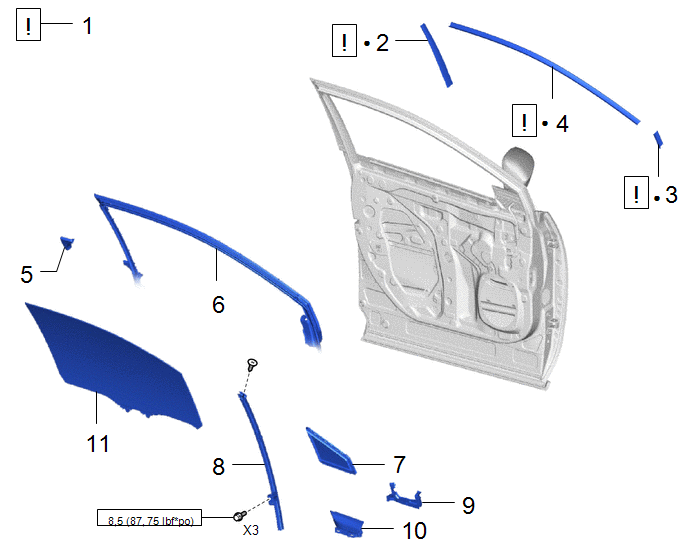

Procédure		N° de référence
1	INSTRUCTIONS DE REPARATION	-		-	-
2	BANDE DECORATIVE DE PORTE AVANT N° 4	75966B		-	-
3	RUBAN DE MASQUAGE N° 1	75922M		-	-
4	BANDE DECORATIVE EXTERIEURE DE PORTE AVANT	75986G		-	-
5	GARNISSAGE D'ENCADREMENT DE PORTE	67664C	-	-	-
6	BOURRELET DE PORTE AVANT	67862	-	-	-
7	VITRE FIXE DE PORTE AVANT	68126	-	-	-
8	SOUS-ENSEMBLE D'ARMATURE INFERIEURE AVANT DE PORTE AVANT	67402F	-	-	-
9	JOINT AVANT DE CEINTURE DE PORTE AVANT	68193C	-	-	-
10	GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT	67492A	-	-	-
11	SOUS-ENSEMBLE DE VITRE DE PORTE AVANT	68102	-	-	-

N*m (kgf*cm, lbf*pi): couple prescrit

●

Pièce non réutilisable

PROCÉDURE

1. INSTRUCTIONS DE REPARATION

(1) Température de repose:

1. Lorsque la température ambiante est inférieure à 15°C (59°F), effectuer la procédure de repose après avoir chauffé entre 20 à 30°C (68 à 86°F) la surface de la carrosserie du véhicule (surface de pose d'encadrement de porte) et du ruban de masquage à l'aide d'une lampe chauffante. Lorsque la température ambiante est supérieure à 35°C (95°F), refroidir entre 20 et 30°C (68 et 86°F) la surface de la carrosserie du véhicule (surface de repose d'encadrement de porte) et du ruban de masquage avant la repose.

CONSEIL:

• La température optimale pour la repose du ruban est de 25°C (77°F).
• Lorsque la température est basse, le ruban adhésif durcit et tombe facilement. Lorsque la température est élevée, le ruban perd de l'élasticité.

(2) Avant la repose:

1. Eliminer toute trace de rugosité ou de saleté sur le revêtement de surface de carrosserie du véhicule, à l'endroit où le ruban doit être reposé (surface de repose d'encadrement de porte). Si cela n'est pas fait, de l'air sera pris sous la surface du ruban, avec pour résultat un aspect inapproprié.

CONSEIL:

Vaporiser de l'eau sur le sol de l'atelier afin d'empêcher toute trace de poussière de se soulever.

(3) Points clés pour la manipulation du ruban:

1. Le ruban se plie et s'enroule facilement. Conserver le ruban entre des morceaux plats de carton ou autre objet similaire, et dans un endroit sec et plat.

REMARQUE:

Ne pas plier le ruban, ni le laisser à un endroit soumis à des températures élevées.

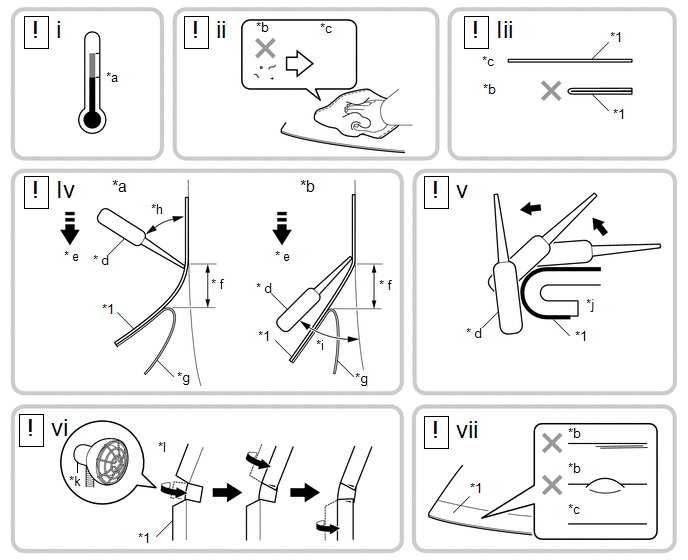

(4) Points clés pour la pose du ruban adhésif (utilisation d'une raclette et procédure de repose pour surfaces plates):

Pour éviter la formation de bulles d'air, soulever légèrement la partie du ruban qui sera appliquée de sorte que sa surface adhésive ne touche pas prématurément la carrosserie du véhicule. Incliner la raclette selon un angle de 40 à 50° (pression vers l'avant) ou de 30 à 45° (traction) sur la surface de carrosserie du véhicule et presser le ruban adhésif sur la surface avec une force de 20 à 30 N (2 à 3 kgf, 4,5 à 6,7 lbf) en avançant lentement de 30 à 70 mm (1,19 à 2,75 po) par seconde.

REMARQUE:

• Positionner le ruban adhésif avec beaucoup de précision pour un niveau de finition optimal et éviter tout détachement.
• Le ruban adhésif ne peut être réutilisé car il se déforme après la dépose.
• Veiller à respecter la vitesse, la force et l'angle de pression spécifiées de la raclette afin d'éviter toute déformation ou formation de bulle d'air.

CONSEIL:

• L'un ou l'autre angle de la raclette (pression vers l'avant ou traction) est acceptable.
• Veiller à appliquer le ruban en retirant la feuille de protection à 10 à 20 mm (0,394 à 0,787 po) du bord de la raclette.

(5) Points clés pour la pose du ruban (utilisation d'une raclette et procédure de repose pour surfaces ourlées):

1. S'il est difficile d'appliquer le ruban, effectuer l'opération en plusieurs étapes comme indiqué sur le schéma. Utiliser les doigts ou la surface matelassée d'une raclette pour appliquer lentement le ruban sur l'ourlet du véhicule, spécialement lorsque l'ourlet est de petite taille.

CONSEIL:

Lors de l'application du ruban sur l'arrière d'un ourlet, retirer la feuille de protection et utiliser les doigts ou la surface matelassée d'une raclette.

(6) Points clés pour la pose du ruban (utilisation d'une raclette et procédure de repose pour les coins):

1. Déposer la feuille de protection et appliquer le ruban avec précaution à l'aide des doigts.

2. Avant d'appliquer le ruban sur chaque surface de coin, chauffer le ruban à l'aide d'une lampe chauffante et l'appliquer progressivement en évitant toute déformation pour obtenir une finition optimale.

(7) Vérification après repose:

Une fois la pose terminée, vérifier que le ruban est appliqué au plus près de la surface. Si le ruban adhésif n'est pas en place au plus près de la surface, reposer un nouveau ruban adhésif.

REMARQUE:

Ne pas réutiliser le ruban.

2. REPOSER LA BANDE DECORATIVE DE PORTE AVANT N° 4

(1) Nettoyer la surface de la carrosserie du véhicule.

1. A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.

ATTENTION:

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer excessivement la carrosserie du véhicule.

2. Déposer le reste de ruban adhésif double face de la carrosserie du véhicule.

3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

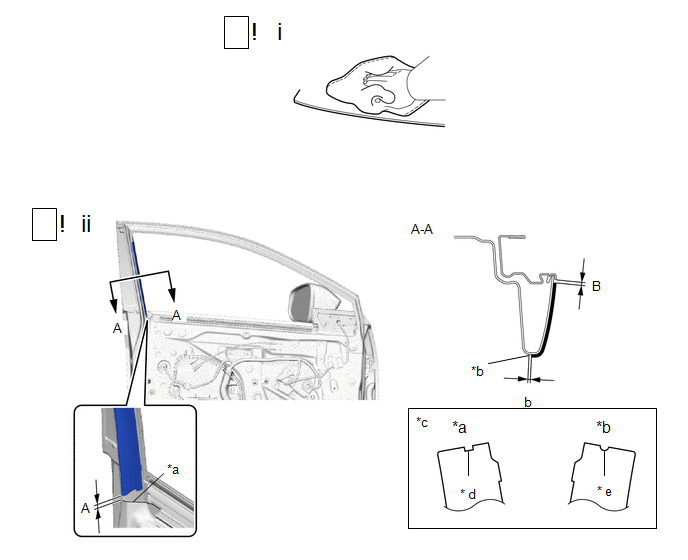

(2) Poser une bande décorative de porte avant n° 4 neuve, comme indiqué sur le schéma.

Mesure standard:

3. REPOSER LE RUBAN DE MASQUAGE N° 1

(1) Nettoyer la surface de la carrosserie du véhicule.

1. A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.

ATTENTION:

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer excessivement la carrosserie du véhicule.

2. Déposer le reste de ruban adhésif double face de la carrosserie du véhicule.

3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

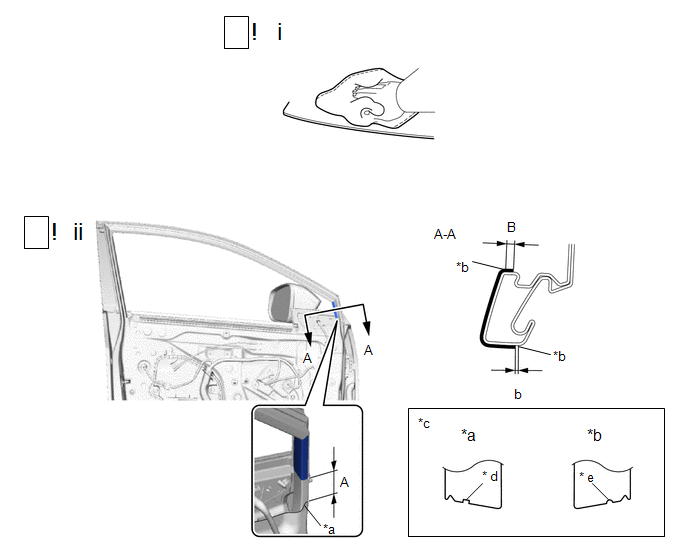

(2) Poser un ruban de masquage n° 1 neuf comme indiqué sur le schéma.

Mesure standard:

4. REPOSER LA BANDE DECORATIVE EXTERIEURE DE PORTE AVANT

(1) Nettoyer la surface de la carrosserie du véhicule.

1. A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.

ATTENTION:

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer excessivement la carrosserie du véhicule.

2. Déposer le reste de ruban adhésif double face de la carrosserie du véhicule.

3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

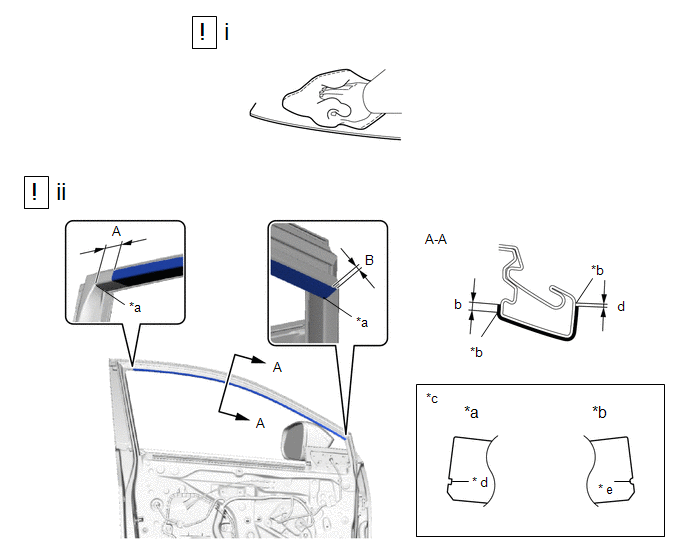

(2) Poser une bande décorative extérieure de porte avant neuve, comme indiqué sur le schéma.

Mesure standard:

5. REPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE

6. RACCORDER LE BOURRELET DE PORTE AVANT

7. REPOSER LA VITRE FIXE DE PORTE AVANT

8. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT

Cliquer ici

9. REPOSER LE JOINT AVANT DE CEINTURE DE PORTE AVANT

10. REPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT

11. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

Cliquer ici
