POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à utiliser du produit adhésif pour vitre de pare-brise d'origine Toyota (type module élevé) ou un produit équivalent.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

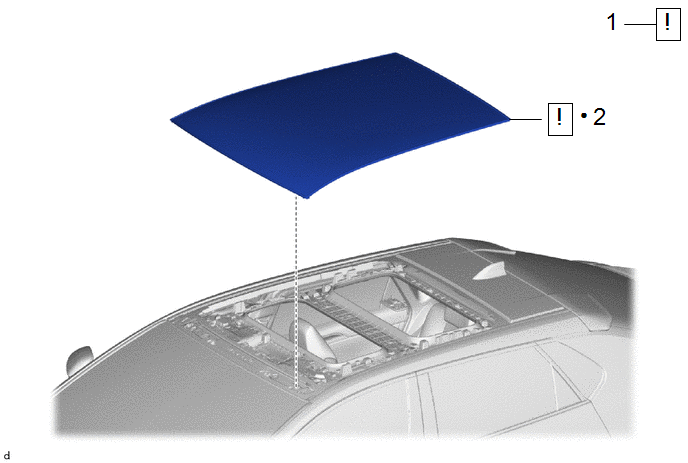

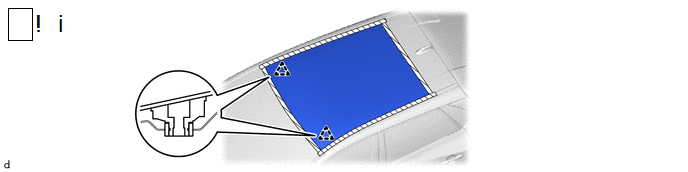

PIECES CONSTITUTIVES (POSE)
Procédure | N° de référence | ||||
---|---|---|---|---|---|
1 | NETTOYER LE SOUS-ENSEMBLE DE VITRE DE TOIT N° 1 |
63201M |
|
- | - |
2 | REPOSER LE SOUS-ENSEMBLE DE VITRE DE TOIT N° 1 |
63201M |
|
- | - |
● | Pièce non réutilisable |
- | - |

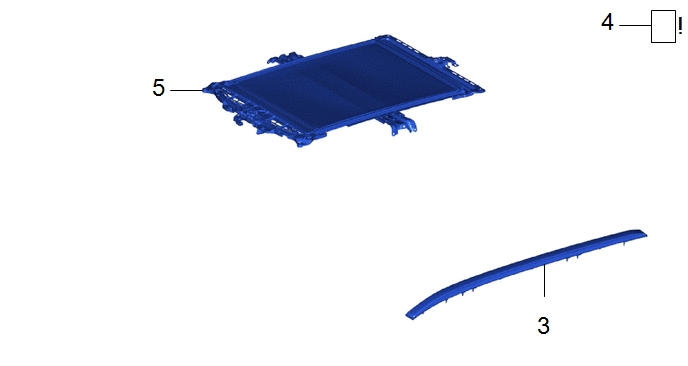

Procédure | N° de référence | ||||
---|---|---|---|---|---|
3 | SOUS-ENSEMBLE DE GARNISSAGE DE TOIT |
63470B | - |
- | - |
4 | RECHERCHER UNE EVENTUELLE FUITE |
- |
|
- | - |
5 | ENSEMBLE DE BOITIER DE PARE-SOLEIL |
- | - |
- | - |
PROCÉDURE
1. NETTOYER LE SOUS-ENSEMBLE DE VITRE DE TOIT N° 1
(1) Nettoyer la circonférence extérieure du sous-ensemble de vitre de toit n° 1 à l'aide d'un solvant sans résidus.
REMARQUE:
2. REPOSER LE SOUS-ENSEMBLE DE VITRE DE TOIT N° 1

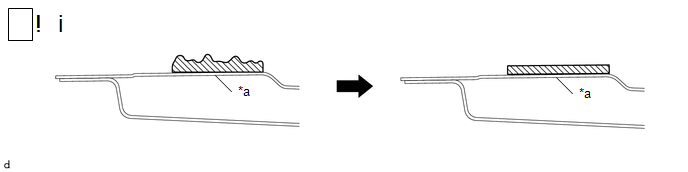

*a | Panneau de toit |
- | - |
Produit adhésif | - |
- |
(1) Nettoyer et corriger la surface de contact du panneau de toit.
1. Sur la surface de contact du panneau de toit, utiliser un couteau pour enlever l'excédent de produit adhésif, comme indiqué sur le schéma.
REMARQUE:
Laisser le plus de produit adhésif possible sur le panneau de toit.

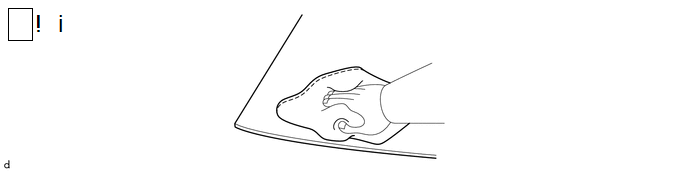

2. Nettoyer la surface de contact du panneau de toit avec un morceau de tissu imbibé de solvant sans résidus.

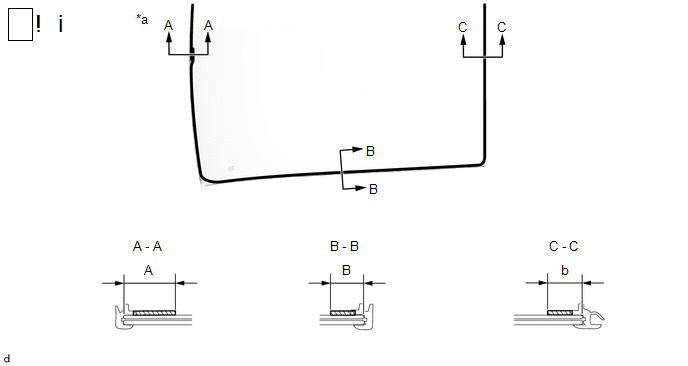

*a | Côté arrière du sous-ensemble de vitre de toit n° 1 |
- | - |
Apprêt pour vitres | - |
- |
(1) A l'aide d'une brosse ou d'une éponge, enduire la zone d'application du produit adhésif d'une couche d'apprêt pour vitre.
Standard:
Zone | Condition spécifiée |
Zone | Condition spécifiée |
---|---|---|---|
A | 23,3 mm (0,917 po) ou plus |
B | 15,1 mm (0,594 po) ou plus |
b | 15,1 mm (0,594 po) ou plus |
- | - |
REMARQUE:

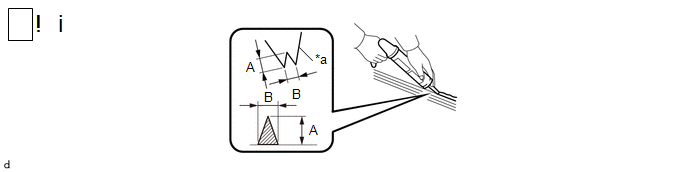

*a | Douille de la cartouche |
- | - |
Produit adhésif | - |
- |
(1) Appliquer du produit adhésif sur le sous-ensemble de vitre de toit n° 1.
Produit adhésif:
Produit adhésif pour vitre de pare-brise d'origine Toyota (type module élevé) ou produit équivalent
1. Couper l'embout de la douille de la cartouche, comme indiqué sur le schéma.
Standard:
Zone | Condition spécifiée |
Zone | Condition spécifiée |
---|---|---|---|
A | 12 à 15 mm (0,472 à 0,591 po) |
B | 8,0 à 11 mm (0,315 à 0,433 po) |
2. Charger la cartouche dans le pistolet pour produit d'étanchéité.

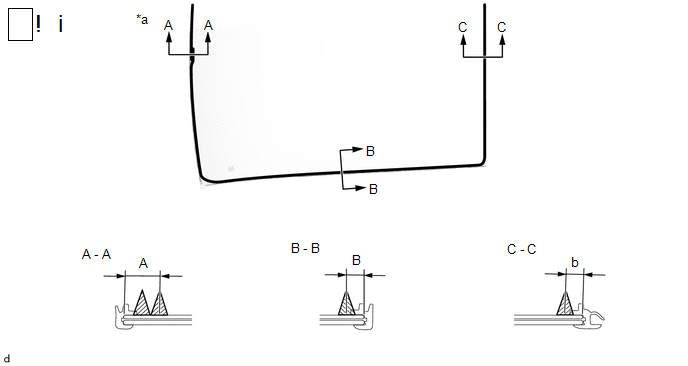

*a | Côté arrière du sous-ensemble de vitre de toit n° 1 |
- | - |
Produit adhésif | - |
- |
(1) Appliquer du produit adhésif sur le sous-ensemble de vitre de toit n° 1 comme indiqué sur le schéma.
Standard:
Zone | Condition spécifiée |
Zone | Condition spécifiée |
---|---|---|---|
A | 16,3 mm (0,642 po) |
B | 8,1 mm (0,319 po) |
b | 8,1 mm (0,319 po) |
- | - |
(1) Reposer le sous-ensemble de vitre de toit n° 1.
1. A l'aide de ventouses, engager l'agrafe pour reposer le sous-ensemble de vitre de toit n° 1.
REMARQUE:
2. Appuyer légèrement sur la surface extérieure du sous-ensemble de vitre de toit n° 1 pour assurer une position optimale et engager les agrafes de vitre de toit.
CONSEIL:
Appuyer sur la vitre avec une force de 98 N (10 kgf, 22,0 lbf.) minimum.
3. A l'aide d'un grattoir, éliminer les bavures ou excédents de produit adhésif.
4. Maintenir le sous-ensemble de vitre de toit n° 1 à l'aide de ruban adhésif de protection jusqu'à ce que le produit adhésif appliqué devienne dur.
CONSEIL:
Suivre les instructions fournies par le fabricant du produit adhésif ou celles du mode d'emploi correspondant pour le temps d'attente minimum nécessaire avant de pouvoir conduire le véhicule.
3. REPOSER LE SOUS-ENSEMBLE DE TOIT
Cliquer ici

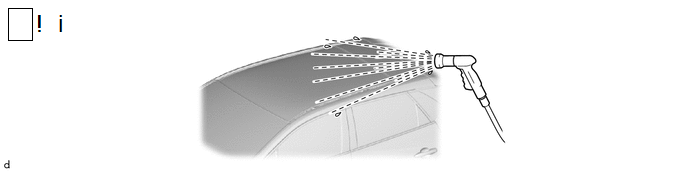

4. RECHERCHER UNE EVENTUELLE FUITE
(1) Rechercher d'éventuelles fuites en suivant la procédure ci-dessous.
1. Une fois que le produit adhésif a durci, appliquer de l'eau depuis l'extérieur du véhicule. Vérifier l'absence d'infiltrations d'eau à l'intérieur de l'habitacle.
2. En cas d'infiltrations d'eau dans l'habitacle, laisser l'eau sécher et ajouter du produit adhésif.
3. Retirer le ruban adhésif de protection.
5. POSER L'ENSEMBLE DE BOITIER DE PARE-SOLEIL
Cliquer ici
