POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

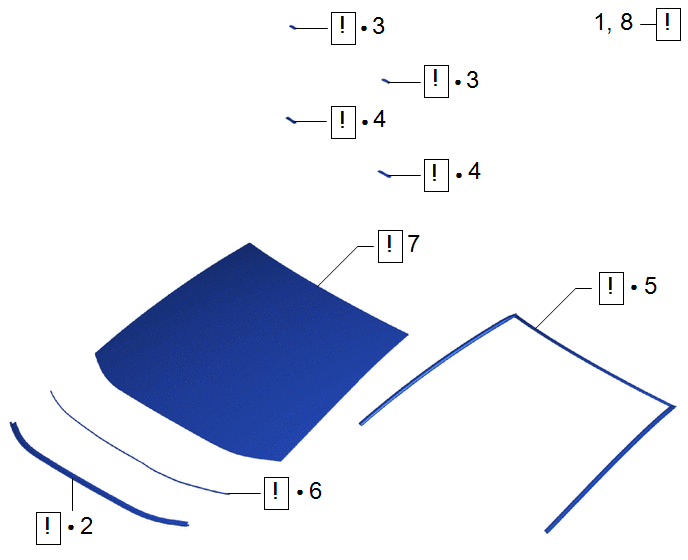

PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence | ||||
---|---|---|---|---|---|
1 | NETTOYER LE SOUS-ENSEMBLE DE VITRE DE PARE-BRISE |
56111 |
|
- | - |
2 | MOULURE CENTRALE INTERIEURE DE VITRE AVANT |
56153C |
|
- | - |
3 | BUTEE DE VITRE DE PARE-BRISE N° 1 |
56115A |
|
- | - |
4 | BUTEE DE VITRE DE PARE-BRISE N° 2 |
56116C |
|
- | - |
5 | MOULURE EXTERIEURE DE PARE-BRISE |
75533G |
|
- | - |
6 | JOINT ADHESIF DE VITRE |
56117A |
|
- | - |
7 | SOUS-ENSEMBLE DE VITRE DE PARE-BRISE |
56111 |
|
- | - |
8 | RECHERCHER UNE EVENTUELLE FUITE |
- |
|
- | - |
● | Pièce non réutilisable |
- | - |

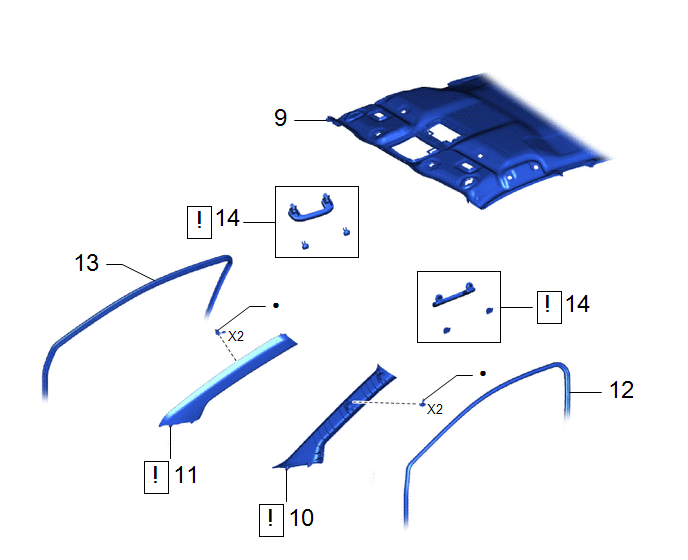

Procédure | N° de référence | ||||
---|---|---|---|---|---|
9 | ENSEMBLE DE CIEL DE TOIT |
63310 | - |
- | - |
10 | ENSEMBLE DE GARNISSAGE DE MONTANT AVANT GAUCHE |
62212B |
|
- | - |
11 | ENSEMBLE DE GARNISSAGE DE MONTANT AVANT DROIT |
62211U |
|
- | - |
12 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE |
62312B | - |
- | - |
13 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE |
62311B | - |
- | - |
14 | SOUS-ENSEMBLE DE POIGNEE DE MAINTIEN |
74610A |
|
- | - |
● | Pièce non réutilisable |
- | - |

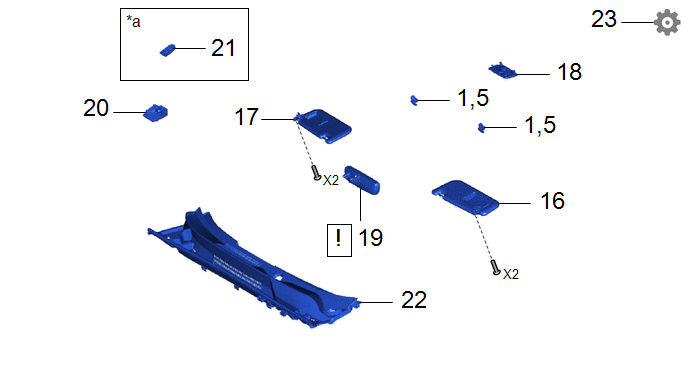

Procédure | N° de référence | ||||
---|---|---|---|---|---|
1,5 | SUPPORT DE PARE-SOLEIL |
74348 | - |
- | - |
16 | ENSEMBLE DE PARE-SOLEIL GAUCHE |
74320 | - |
- | - |
17 | ENSEMBLE DE PARE-SOLEIL DROIT |
74310 | - |
- | - |
18 | ENSEMBLE D'ECLAIRAGE DE LECTURE |
81260A | - |
- | - |
19 | ENSEMBLE DE RETROVISEUR INTERIEUR |
87810 |
|
- | - |
20 | CAPOT DE RECONNAISSANCE DE MARCHE AVANT |
86461 | - |
- | - |
21 | CAPTEUR DE PLUIE |
89941 | - |
- | - |
22 | SOUS-ENSEMBLE DE GRILLE DE VENTILATION SUPERIEURE D'AUVENT |
55708 | - |
- | - |
23 | REGLER LA CAMERA DE RECONNAISSANCE DE MARCHE AVANT |
8646C | - |
- |
|
*a | Avec capteur de pluie |
- | - |
PROCÉDURE
1. NETTOYER LE SOUS-ENSEMBLE DE VITRE DE PARE-BRISE
(1) En cas de réutilisation du sous-ensemble de vitre de pare-brise.
1. A l'aide d'un grattoir, éliminer tout résidu de joint adhésif et de produit adhésif restant du sous-ensemble de vitre de pare-brise.
REMARQUE:
Veiller à ne pas endommager le sous-ensemble de vitre de pare-brise.
(2) Nettoyer les bords extérieurs du sous-ensemble de vitre de pare-brise à l'aide d'un solvant sans résidus.
REMARQUE:

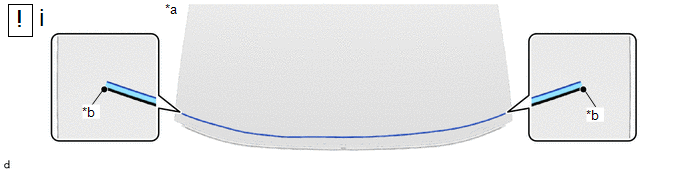

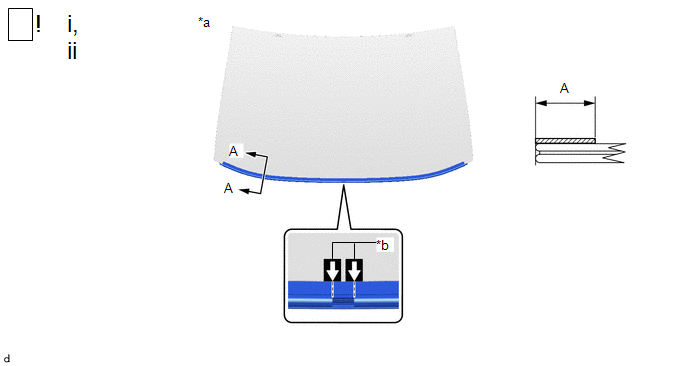

2. REPOSER LA MOULURE INTERIEURE CENTRALE DE VITRE AVANT
*a | Côté arrière du sous-ensemble de vitre de pare-brise |
*b | Repère d'assemblage |
(1) En cas de réutilisation du sous-ensemble de vitre de pare-brise.
1. A l'aide d'une brosse ou d'une éponge, enduire la zone de pose de la moulure intérieure centrale de vitre avant d'une couche d'apprêt pour vitre.
Dimension standard:
Zone | Dimensions |
Zone | Dimensions |
---|---|---|---|
A | 14,5 mm (0,571 po) |
- | - |
REMARQUE:
2. Poser une nouvelle moulure intérieure centrale de vitre avant sur le sous-ensemble de vitre de pare-brise, comme indiqué sur le schéma.

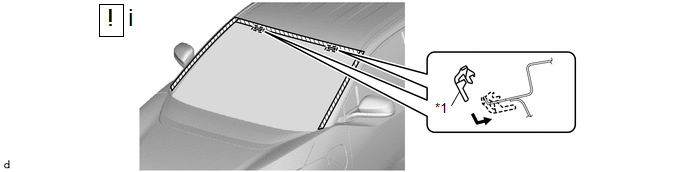

3. REPOSER LA BUTEE DE VITRE DE PARE-BRISE N° 1
*1 | Butée de vitre de pare-brise n° 1 |
- | - |
(1) Poser 2 butées de vitre de pare-brise n° 1 neuves sur la carrosserie du véhicule comme indiqué sur le schéma.
REMARQUE:
Seules les butées de vitre de pare-brise de type à 2 pièces sont fournies en tant que pièces de rechange. Utiliser des butées de type à 2 pièces en guise de remplacement, même si des butées de type à 1 pièce(s) ont été installées à l'origine.

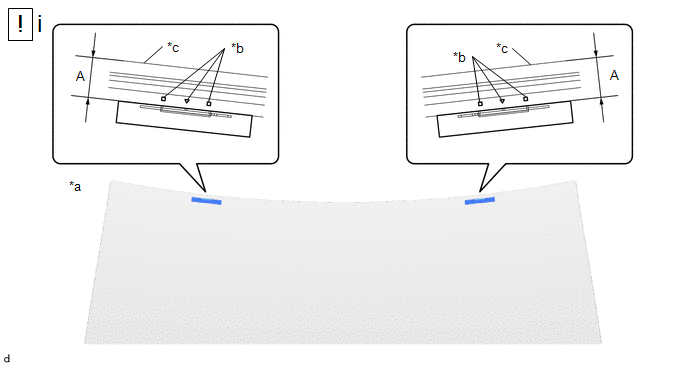

4. REPOSER LA BUTEE DE VITRE DE PARE-BRISE N° 2
REMARQUE: Seules les butées de vitre de pare-brise de type à 2 pièces sont fournies en tant que pièces de rechange. Utiliser des butées de type à 2 pièces en guise de remplacements même si des butées de type à 1 pièce ont été installées à l'origine. |
*a | Côté arrière du sous-ensemble de vitre de pare-brise |
*b | Encoche en céramique |
*c | Bord latéral de la vitre de pare-brise |
- | - |
(1) Reposer la butée de vitre de pare-brise n° 2 en suivant la procédure ci-dessous.
1. A l'aide d'une brosse ou d'une éponge, enduire la zone de pose des butées de vitre de pare-brise n° 2 d'une couche d'apprêt pour vitre.
REMARQUE:
2. Poser 2 butées de vitre de pare-brise n° 2 neuves sur le sous-ensemble de vitre de pare-brise, comme indiqué sur le schéma.
Dimension standard:
Zone | Dimensions |
Zone | Dimensions |
---|---|---|---|
A | 11,2 mm (0,441 po) |
- | - |

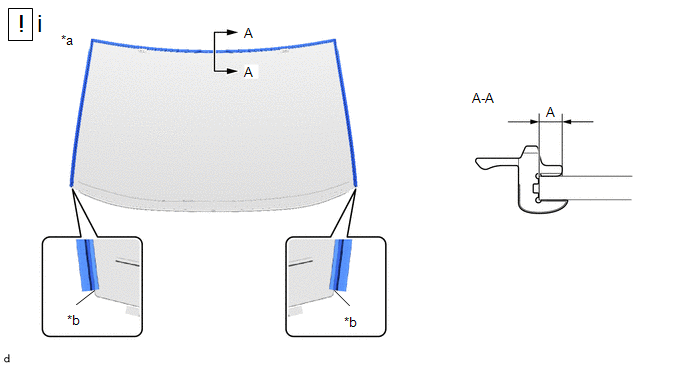

5. REPOSER LA MOULURE EXTERIEURE DE PARE-BRISE
*a | Côté arrière du sous-ensemble de vitre de pare-brise |
*b | Extrémité R |
(1) En cas de réutilisation du sous-ensemble de vitre de pare-brise.
1. A l'aide d'une brosse ou d'une éponge, enduire la zone de pose de la moulure extérieure de pare-brise d'une couche d'apprêt pour vitre.
REMARQUE:
2. Poser une moulure extérieure de pare-brise neuve sur le sous-ensemble de vitre de pare-brise, comme indiqué sur le schéma.
Dimension standard:
Zone | Dimensions |
Zone | Dimensions |
---|---|---|---|
A | 4,5 mm (0,177 po) |
- | - |
6. REPOSER LE JOINT ADHESIF DE VITRE
*a | Côté arrière du sous-ensemble de vitre de pare-brise |
*b | Encoche en céramique |
(1) Reposer le joint adhésif de vitre de pare-brise en suivant la procédure ci-dessous.
1. A l'aide d'une brosse ou d'une éponge, enduire la zone de pose du joint adhésif de vitre d'une couche d'apprêt pour vitre.
REMARQUE:
2. Poser un joint adhésif de vitre neuf sur le sous-ensemble de vitre de pare-brise, comme indiqué sur le schéma.
7. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PARE-BRISE
Produit adhésif | - |
- |

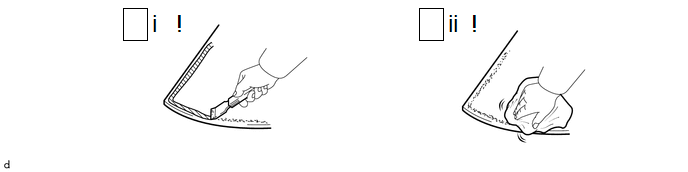

(1) Nettoyer et corriger la surface de contact de la carrosserie du véhicule en procédant de la manière suivante.

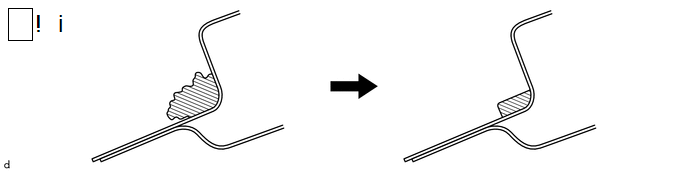

1. Sur la surface de contact de la carrosserie du véhicule, utiliser un couteau pour enlever l'excédent de produit adhésif, comme indiqué sur le schéma.
REMARQUE:
Laisser le plus de produit adhésif possible sur la carrosserie du véhicule.
2. Nettoyer les surfaces de contact de la carrosserie du véhicule avec un morceau de tissu imbibé de solvant sans résidu.
*a | Repère d'alignement |
*b | Ventouse |
(1) Préparer l'adhésif pour poser le sous-ensemble de vitre de pare-brise en utilisant la procédure ci-dessous.
1. A l'aide de ventouses, placer correctement le sous-ensemble de vitre de pare-brise.
2. Vérifier si le sous-ensemble de la surface de contact du bord de vitre est parfaitement affleurant.
3. Aligner les repères d'alignement du sous-ensemble de vitre de pare-brise et de la carrosserie du véhicule.
REMARQUE:
S'assurer que les butées de vitre de pare-brise sont engagées correctement sur la caisse du véhicule.
4. Déposer le sous-ensemble de vitre de pare-brise.
5. A l'aide d'un pinceau, enduire la surface de repose sur la carrosserie du véhicule d'apprêt de carrosserie.
REMARQUE:
*1 | Joint adhésif de vitre |
- | - |
*a | Côté arrière du sous-ensemble de vitre de pare-brise |
- | - |
Apprêt pour vitres | - |
- |

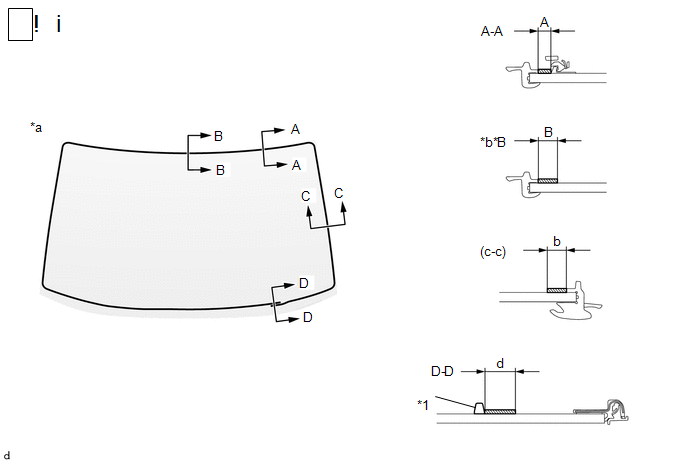

(1) A l'aide d'une brosse ou d'une éponge, enduire la zone d'application de produit adhésif d'une couche d'apprêt pour vitre, comme indiqué sur le schéma.
Dimension standard:
Zone | Dimensions |
Zone | Dimensions |
---|---|---|---|
A | 8,0 mm (0,315 po) ou plus |
B | 9,1 mm (0,358 po) ou plus |
b | 9,3 mm (0,366 po) ou plus |
d | 19 mm (0,748 po) ou plus |
REMARQUE:

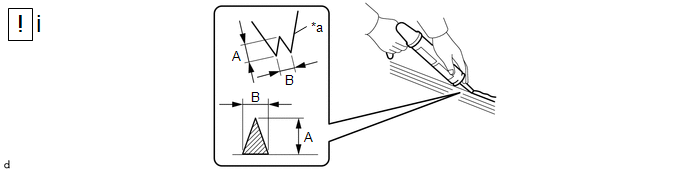

*a | Douille de la cartouche |
- | - |
Produit adhésif | - |
- |
(1) Préparer l'adhésif à appliquer sur le sous-ensemble de vitre de pare-brise en utilisant la procédure ci-dessous.
Produit adhésif:
Produit adhésif pour vitre de pare-brise d'origine Toyota (type module élevé) ou produit équivalent
1. Couper l'embout de la douille de la cartouche, comme indiqué sur le schéma.
Dimension standard:
Zone | Dimensions |
Zone | Dimensions |
---|---|---|---|
A | 12 à 15 mm (0,472 à 0,591 po) |
B | 8,0 à 11 mm (0,315 à 0,433 po) |
2. Charger la cartouche dans le pistolet pour produit d'étanchéité.
*1 | Joint adhésif de vitre |
- | - |
*a | Côté arrière du sous-ensemble de vitre de pare-brise |
- | - |
Produit adhésif | - |
- |

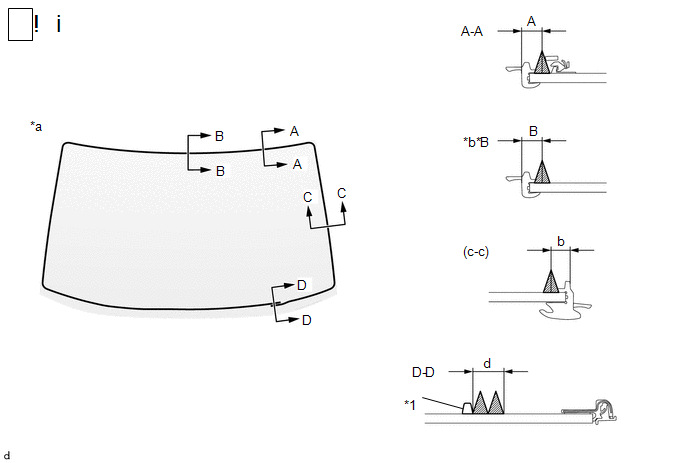

(1) Appliquer du produit adhésif sur le sous-ensemble de vitre de pare-brise comme indiqué sur le schéma.
Dimension standard:
Zone | Dimensions |
Zone | Zone |
---|---|---|---|
A | 10,4 mm (0,409 po) |
B | 10,4 mm (0,409 po) |
b | 9,6 mm (0,378 po) |
d | 16 mm (0,630 po) |

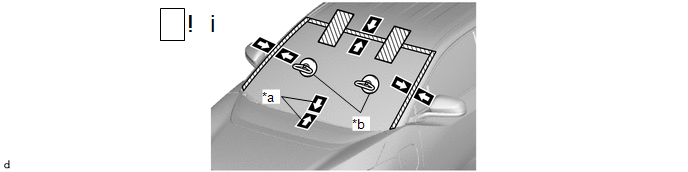

*a | Repère d'alignement |
*b | Ventouse |
(1) Reposer le sous-ensemble de vitre de pare-brise en suivant la procédure ci-dessous.
1. A l'aide de ventouses, positionner le sous-ensemble de vitre de pare-brise de manière à ce que les repères d'alignement soient alignés et appuyer doucement sur celui-ci le long du bord.
REMARQUE:
2. Appuyer légèrement sur la surface extérieure du sous-ensemble de vitre de pare-brise pour que celui-ci soit bien placé sur la carrosserie du véhicule.
CONSEIL:
Appuyer sur la vitre avec une force de 98 N (10 kgf, 22,0 lbf) minimum.
3. A l'aide d'un grattoir, éliminer les bavures ou excédents de produit adhésif.
4. Maintenir le sous-ensemble de vitre de pare-brise à l'aide de ruban adhésif de protection jusqu'à ce que le produit adhésif appliqué devienne dur.
CONSEIL:
Suivre les instructions fournies par le fabricant du produit adhésif ou celles du mode d'emploi correspondant pour le temps d'attente minimum nécessaire avant de pouvoir conduire le véhicule.

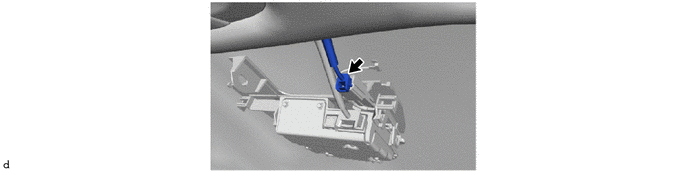

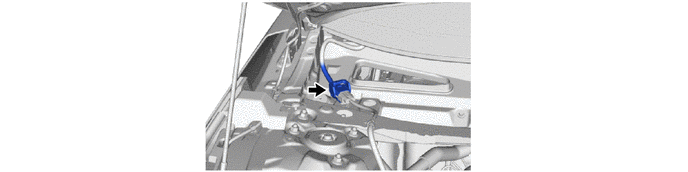

(1) Brancher le connecteur.
(h) Pour dégivreur de pare-brise:
(1) Brancher le connecteur.

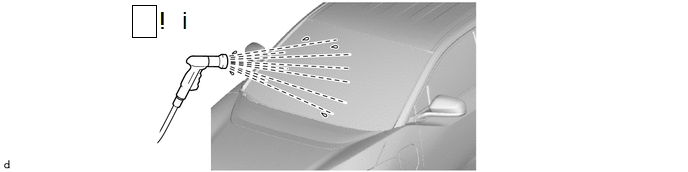

8. RECHERCHER UNE EVENTUELLE FUITE
(1) Rechercher d'éventuelles fuites en suivant la procédure ci-dessous.
1. Une fois que le produit adhésif a durci, appliquer de l'eau depuis l'extérieur du véhicule. Vérifier l'absence d'infiltrations d'eau à l'intérieur de l'habitacle.
2. En cas d'infiltrations d'eau dans l'habitacle, laisser l'eau sécher et ajouter du produit adhésif.
3. Retirer le ruban adhésif de protection.
9. REPOSER L'ENSEMBLE DE CIEL DE TOIT
10. REPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT AVANT GAUCHE
Cliquer ici |
11. REPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT AVANT DROIT
12. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
13. REPOSER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE
14. REPOSER LE SOUS-ENSEMBLE DE POIGNEE DE MAINTIEN
Cliquer ici |
15. REPOSER LE SUPPORT DE PARE-SOLEIL
16. REPOSER L'ENSEMBLE DE PARE-SOLEIL GAUCHE
17. REPOSER L'ENSEMBLE DE PARE-SOLEIL DROIT
18. POSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE
19. REPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR
Cliquer ici |
20. REPOSER LE CAPOT DE RECONNAISSANCE DE MARCHE AVANT
Cliquer ici
21. REPOSER LE CAPTEUR DE PLUIE (avec capteur de pluie)
Cliquer ici
22. REPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
Cliquer ici
23. REGLER LA CAMERA DE RECONNAISSANCE DE MARCHE AVANT
(a) Si la caméra de reconnaissance de marche avant a été remplacée par un élément neuf ou si la vitre de pare-brise a été déposée ou reposée, il est nécessaire de procéder à l'apprentissage de la caméra de reconnaissance de marche avant.
CONSEIL:
L'apprentissage de la caméra de reconnaissance de marche avant peut être effectué à l'aide du réglage (reconnaissance unique) ou du réglage (réglage de la conduite).
Cliquer ici
Cliquer ici
