POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

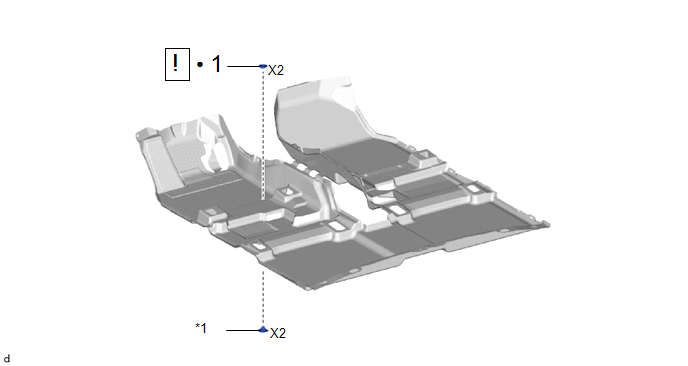

PLAQUE DE FIXATION SUPERIEURE DE TAPIS

58694B

-

-

*1

PLAQUE DE FIXATION INFERIEURE DE TAPIS

-

-

●

Pièce non réutilisable

-

-

Procédure

N° de référence

2

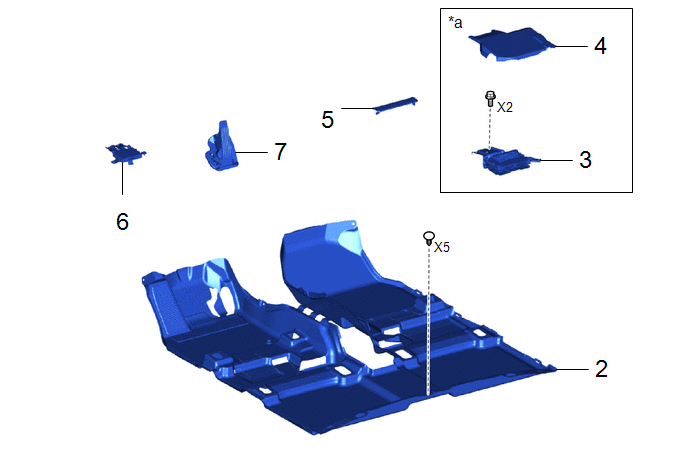

ENSEMBLE DE MOQUETTE AVANT

58510D

-

-

-

3

ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO AVEC SUPPORT

-

-

-

-

4

CACHE D'AMPLIFICATEUR AUDIO

86183E

-

-

-

5

CACHE DE PLAQUE DE MISE EN GARDE DE PLANCHER AVANT

58569D

-

-

-

6

ECU DE COMMUNICATION

892D0

-

-

-

7

ENSEMBLE DE PEDALE D'ACCELERATEUR

78010F

-

-

-

*a

Avec amplificateur de l'élément stéréo

-

-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

Procédure

N° de référence

8

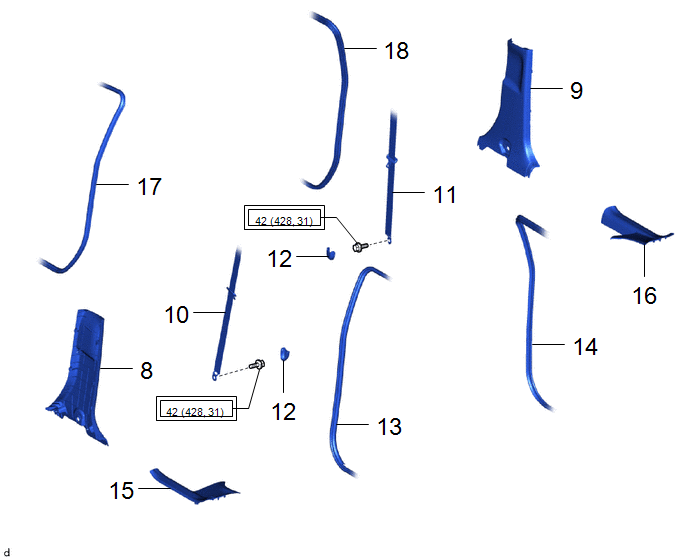

GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE

62414A

-

-

-

9

GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT

62413A

-

-

-

10

ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE AVANT GAUCHE

73220

-

-

-

11

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

73210

-

-

-

12

CACHE D'ANCRAGE EXTERIEUR DE LA CEINTURE ABDOMINALE

73233

-

-

-

13

BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE GAUCHE

62332A

-

-

-

14

BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE DROITE

62331A

-

-

-

1,5

PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

67918A

-

-

-

16

PLAQUE DE SEUIL DE PORTE ARRIERE DROITE

67917A

-

-

-

17

BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE

62312B

-

-

-

18

BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE

62311B

-

-

-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

Procédure

N° de référence

19

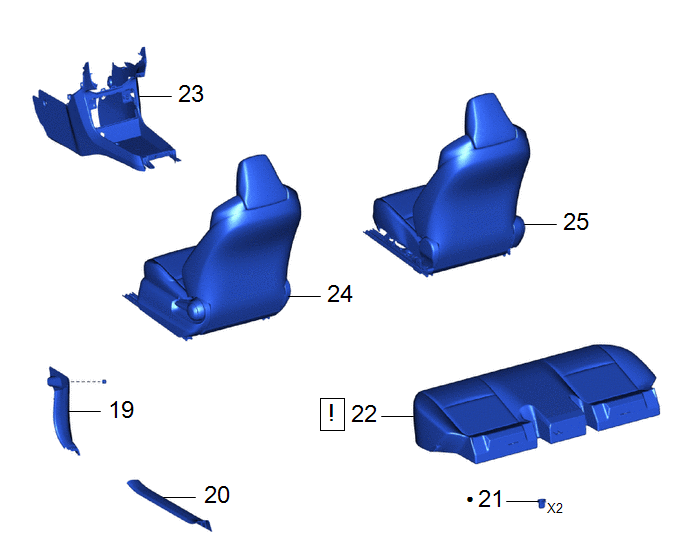

SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE

62112A

-

-

-

20

PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

67914B

-

-

-

21

CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

72693

-

-

-

22

ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE

-

-

-

23

ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE

-

-

-

-

24

ENSEMBLE DE SIEGE AVANT GAUCHE

-

-

-

-

25

ENSEMBLE DE SIEGE AVANT DROIT

-

-

-

-

●

Pièce non réutilisable

-

-

PROCÉDURE

1. REPOSER LA PLAQUE DE FIXATION SUPERIEURE DE TAPIS

REMARQUE:

  • Si les orifices de fixation de la plaque de fixation de tapis de sol de l'ensemble de moquette avant sont endommagés ou déformés, remplacer l'ensemble de moquette avant.
  • Ne pas déposer les renforts à l'arrière des orifices de fixation de la plaque de fixation de tapis de l'ensemble de moquette avant.

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement de la plaque de fixation de tapis est nécessaire.

*a

Orifice de fixation

-

-

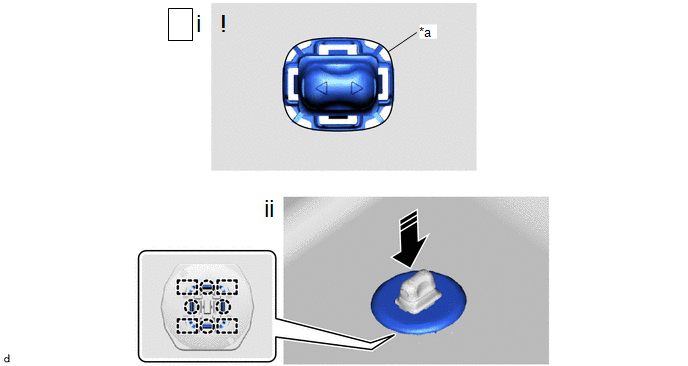

Reposer dans ce sens

-

-

(1) Reposer provisoirement la plaque de fixation inférieure de tapis sur l'ensemble de moquette avant.

REMARQUE:

Aligner la plaque de fixation inférieure de tapis sur les orifices de fixation de plaque de fixation de tapis de l'ensemble de moquette avant.

(2) Engager les guides et les griffes pour reposer la plaque de fixation supérieure de tapis sur la plaque de fixation inférieure de tapis et l'ensemble de moquette avant, comme indiqué sur le schéma.

(b) Procéder de la même manière pour le côté opposé.

2. REPOSER L'ENSEMBLE DE MOQUETTE AVANT

3. REPOSER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO AVEC SUPPORT (avec amplificateur de l'élément stéréo)

4. REPOSER LE CACHE D'AMPLIFICATEUR AUDIO (avec amplificateur de l'élément stéréo)

5. REPOSER LE CACHE DE PLAQUETTE DE MISE EN GARDE DE PLANCHER AVANT

6. REPOSER L'ECU DE COMMUNICATION

Cliquer ici

7. REPOSER L'ENSEMBLE DE PEDALE D'ACCELERATEUR

Cliquer ici

8. REPOSER LE GARNISSAGE INFERIEUR GAUCHE DE MONTANT CENTRAL

9. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT

10. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE

Cliquer ici

11. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

12. REPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE

13. BRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE GAUCHE

14. REMETTRE LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE DROITE

15. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

16. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE

17. BRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE

18. CONNECTER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE

19. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE

20. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

21. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

22. POSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE

Cliquer ici

23. REPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE

Cliquer ici

24. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE

25. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT
