Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

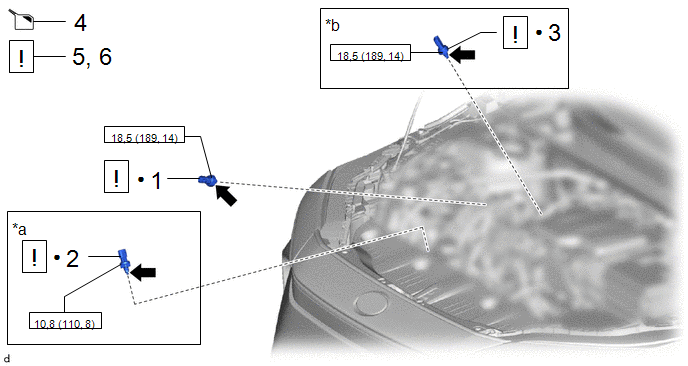

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

CAPTEUR DE PRESSION DE CLIMATISATION

88719A

-

-

2

CAPTEUR DE REFRIGERANT

88725

-

-

3

CAPTEUR DE REFRIGERANT

88725

-

-

4

RECHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT

-

-

-

5

FAIRE MONTER LE MOTEUR EN TEMPERATURE

-

-

-

6

RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT

-

-

-

*a

Pour échangeur thermique

*b

Pour la durite de climatisation et les accessoires

N*m (kgf*cm, lbf*pi): couple prescrit

Pièce non réutilisable

Huile pour compresseur ND-OIL 11 ou équivalent

-

-

PROCÉDURE

1. REPOSER LE CAPTEUR DE PRESSION DE CLIMATISATION

(1) Retirer le ruban adhésif en vinyle de l'ensemble de tuyau de climatisation et d'accessoires et appliquer suffisamment d'huile pour compresseur sur un nouveau capteur de pression de climatisation et sur la surface de pose du capteur de pression de climatisation.

Huile pour compresseur:

ND-OIL 11 ou produit équivalent

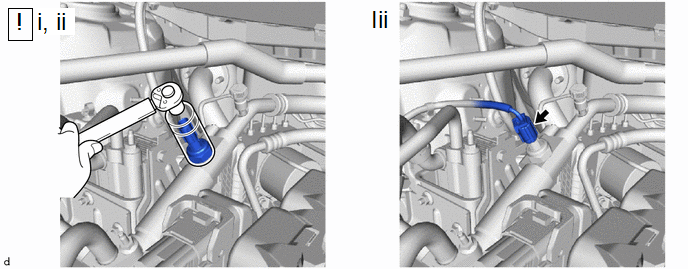

(2) A l'aide d'une clé à douille longue de 27 mm, reposer le capteur de pression de climatisation, comme indiqué sur le schéma.

Torque:

10,8 N·m {110 kgf·cm, 8 ft·lbf}

(3) Brancher le connecteur.

2. REPOSER LE CAPTEUR DE REFRIGERANT (pour échangeur thermique)

(1) Retirer le ruban adhésif en vinyle du sous-ensemble d'unité d'échangeur thermique et appliquer suffisamment d'huile pour compresseur sur un nouveau capteur de pression de climatisation et sur la surface de pose du capteur de pression de climatisation.

Huile pour compresseur:

ND-OIL 11 ou produit équivalent

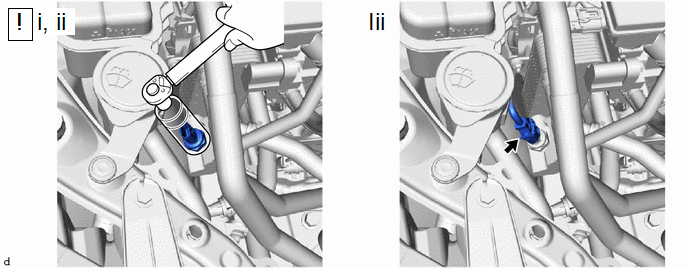

(2) A l'aide d'une clé à douille longue de 27 mm, reposer le capteur de réfrigérant comme indiqué sur le schéma.

Torque:

18,5 N·m {189 kgf·cm, 14 ft·lbf}

REMARQUE:

(3) Brancher le connecteur.

3. REPOSER LE CAPTEUR DE REFRIGERANT (pour la durite de climatisation et les accessoires)

(1) Retirer le ruban adhésif en vinyle de la durite de climatisation et les accessoires et appliquer suffisamment d'huile pour compresseur sur un nouveau capteur de pression de climatisation et sur la surface de pose du capteur de pression de climatisation.

Huile pour compresseur:

ND-OIL 11 ou produit équivalent

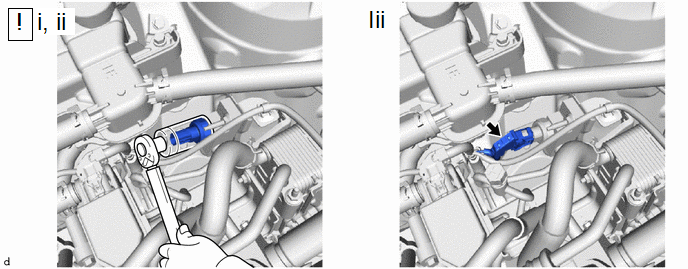

(2) A l'aide d'une clé à douille longue de 27 mm, reposer le capteur de réfrigérant comme indiqué sur le schéma.

Torque:

18,5 N·m {189 kgf·cm, 14 ft·lbf}

(3) Brancher le connecteur.

4. CHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT

Cliquer ici

5. FAIRE MONTER LE COMPRESSEUR EN TEMPERATURE

Cliquer ici

6. RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT

Cliquer ici
