Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Juste après avoir reposé les plaquettes de frein, les performances de freinage peuvent être réduites. Toujours effectuer un essai sur route dans un endroit sûr en faisant attention aux alentours.
• Après le remplacement des plaquettes de frein à disque avant, la pédale de frein peut sembler molle en raison du jeu entre les plaquettes de frein à disque avant et le disque avant. Appuyer plusieurs fois sur la pédale de frein jusqu'à ce que la pédale de frein soit ferme.
• Après avoir remplacé les plaquettes de frein à disque avant, toujours effectuer un essai sur route pour vérifier l'efficacité des freins et s'il y a des vibrations.
• Lors de la dépose ou de la repose de l'ensemble de cylindre de frein à disque avant, le fait d'enfoncer le piston de frein à disque peut provoquer un important jeu entre les plaquettes de frein et le disque de frein. Lorsque la pédale de frein est enfoncée alors qu'il existe un jeu important entre les plaquettes de frein et le disque de frein, les DTC C140000 et/ou C140A00 en rapport avec une pression anormale du liquide de frein peuvent être enregistrés. Veiller à effacer tous les DTC après avoir effectué cette procédure.
• Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

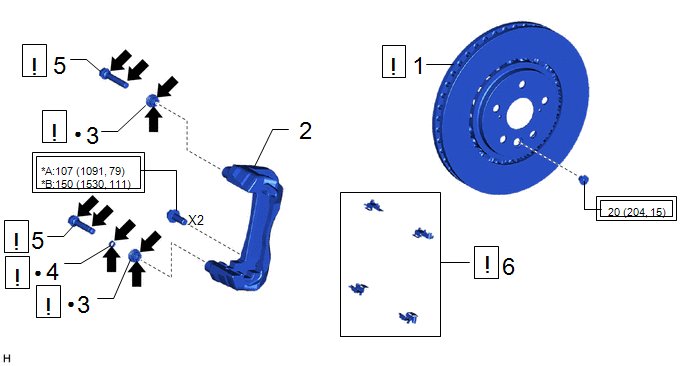

Procédure		N° de référence
1	DISQUE AVANT	43512		-	-
2	FIXATION DE CYLINDRE DE FREIN A DISQUE AVANT	47722	-	-	-
3	SOUFFLET PARE-POUSSIERE DE DOUILLE DE FREIN A DISQUE AVANT	-		-	-
4	DOUILLE COULISSANTE DE CYLINDRE DE FREIN A DISQUE AVANT	-		-	-
5	BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE AVANT	47715A		-	-
6	PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE AVANT	-		-	-

*a	Pour 2WD	*b	Pour AWD
	Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)	●	Pièce non réutilisable
	Graisse au glycol à base de savon de lithium	-	-

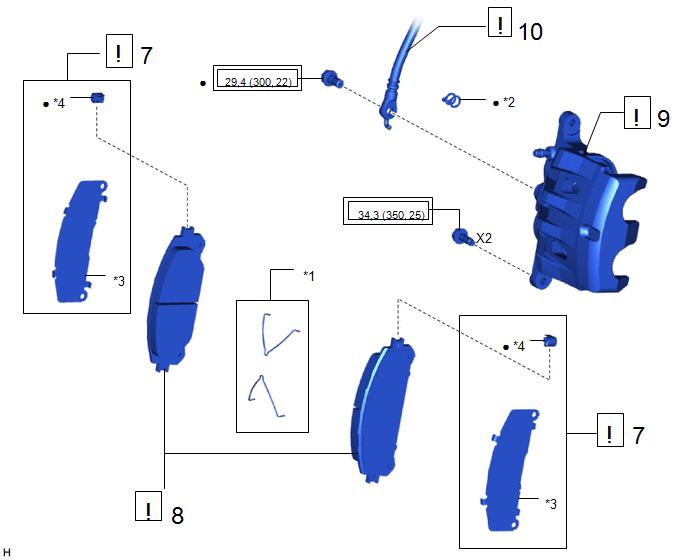

Procédure		N° de référence
7	KIT DE CALE ANTIBRUIT DE FREIN A DISQUE AVANT	04945		-	-
8	PLAQUETTE DE FREIN A DISQUE AVANT	-		-	-
9	ENSEMBLE DE CYLINDRE DE FREIN A DISQUE AVANT	47750		-	-
10	FLEXIBLE AVANT	47313J		-	-

*1	RESSORT ANTIBRUIT	*2	JOINT D'ETANCHEITE
*3	CALE ANTIBRUIT DE FREIN A DISQUE AVANT N° 1	*4	PLAQUE D'INDICATION D'USURE DES PLAQUETTES DE FREIN A DISQUE AVANT
	Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)	●	Pièce non réutilisable

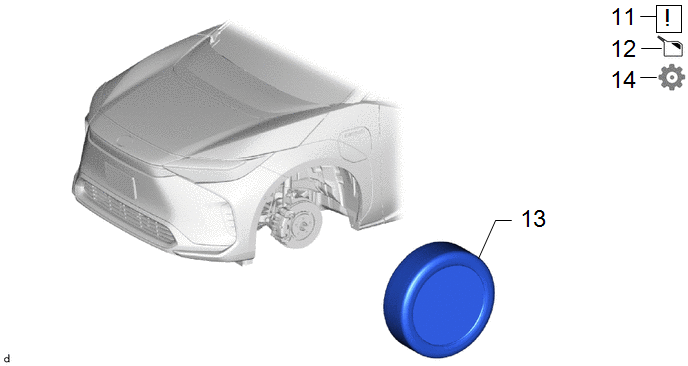

Procédure		N° de référence
11	BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE	-		-	-
12	PURGER LA CANALISATION DE FREIN	-	-		-
13	ROUE AVANT	-	-	-	-
14	INITIALISATION UNE FOIS LA BORNE DE LA BATTERIE AUXILIAIRE REBRANCHEE	-	-	-

PROCÉDURE

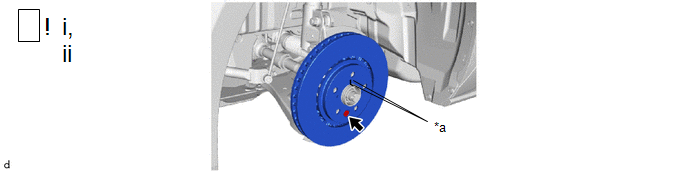

1. REPOSER LE DISQUE AVANT

(1) Aligner les repères d'alignement du disque avant et le sous-ensemble de moyeu d'essieu avant, et reposer le disque avant.

REMARQUE:

Lors du remplacement du disque avant par un élément neuf, sélectionner la position de repose présentant l'ovalisation minimum du disque avant.

(2) A l'aide d'une clé à douille à six pans de 5 mm, reposer le boulon.

Torque:

20 N·m {204 kgf·cm, 1,5 ft·lbf}

REMARQUE:

• Ne pas appliquer une force excessive sur le boulon et sur le disque avant.
• S'assurer que la tête du boulon ne dépasse pas de la surface du disque.

2. REPOSER LA FIXATION DE CYLINDRE DE FREIN A DISQUE AVANT

Torque:

Pour 2WD :

107 N·m {1091 kgf·cm, 79 ft·lbf}

Pour AWD :

150 N·m {1530 kgf·cm, 111 ft·lbf}

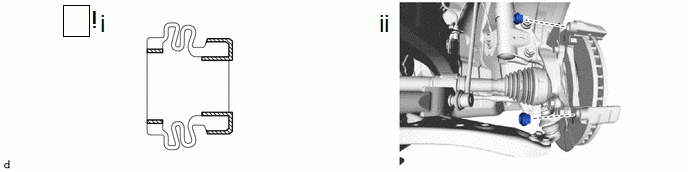

3. REPOSER LE SOUFFLET PARE-POUSSIERE DE DOUILLE DE FREIN A DISQUE AVANT

Graisse au glycol à base de savon de lithium

-

-

(1) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence de 2 soufflets pare-poussière de douille de frein à disque avant neufs.

CONSEIL:

Appliquer 0,3 g (0,01 oz.) minimum de graisse au glycol à base de savon de lithium sur chaque soufflet pare-poussière de douille de frein à disque avant.

(2) Poser les 2 soufflets pare-poussière de douille de frein à disque avant sur la fixation de cylindre de frein à disque avant.

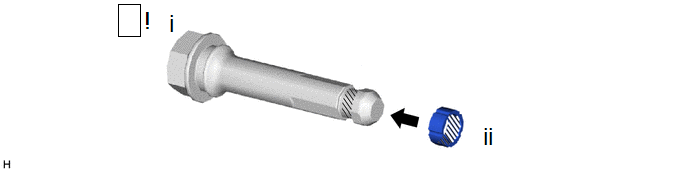

4. REPOSER LA DOUILLE COULISSANTE DE CYLINDRE DE FREIN A DISQUE AVANT

Graisse au glycol à base de savon de lithium

-

-

(1) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur la surface de contact de la broche coulissante de cylindre de frein à disque avant (côté inférieur) et sur une douille coulissante de cylindre de frein à disque avant neuve.

(2) Reposer la douille coulissante de cylindre de frein à disque avant sur la broche coulissante de cylindre de frein à disque avant (côté inférieur).

5. REPOSER LA BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE AVANT

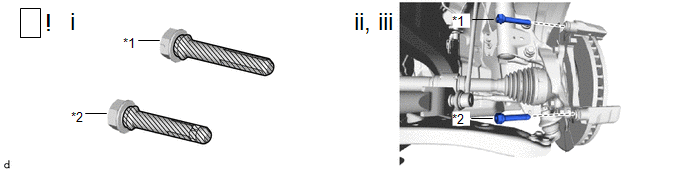

*1	Broche coulissante de cylindre de frein à disque avant (côté supérieur)	*2	Broche coulissante de cylindre de frein à disque avant (côté inférieur)
	Graisse au glycol à base de savon de lithium	-	-

(1) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur les surfaces coulissantes et d'étanchéité des 2 broches coulissantes de cylindre de frein à disque avant.

(2) Reposer les 2 broches coulissantes de cylindre de frein à disque avant sur la fixation de cylindre de frein à disque avant.

(3) Enfoncer chaque broche coulissante de cylindre de frein à disque avant dans le soufflet pare-poussière de douille de frein à disque avant pour engager la goupille dans le soufflet.

6. REPOSER LA PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE AVANT

REMARQUE: Veiller à reposer la plaque de support de plaquette de frein à disque avant dans la position et le sens corrects.

7. REPOSER LE KIT DE CALES ANTIBRUIT DE FREIN A DISQUE AVANT

Cliquer ici

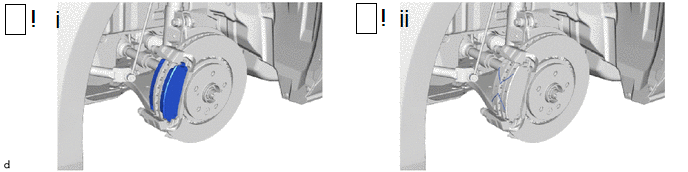

8. REPOSER LA PLAQUETTE DE FREIN A DISQUE AVANT

(1) Reposer les 2 plaquettes de frein à disque avant sur la fixation de cylindre de frein à disque avant.

REMARQUE:

• Veiller à ce que les surfaces de frottement des plaquettes de frein à disque avant et le disque avant restent exempts d'huile ou de graisse.
• Reposer la plaquette de frein à disque avant de manière à ce que la plaque d'indication d'usure de plaquette de frein à disque avant se trouve sur le côté supérieur du véhicule.

(2) Reposer les 2 ressorts antibruit sur les plaquettes de frein à disque avant.

REMARQUE:

• Lors du remplacement des plaquettes de frein à disque avant, veiller à remplacer les ressorts antibruit en même temps.
• Veiller à reposer les ressorts antibruit sur les orifices de pose des plaquettes de frein à disque avant aussi loin que possible.

9. REPOSER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE AVANT

REMARQUE: Reposer l'ensemble de cylindre de frein à disque avant tout en maintenant les deux plaquettes de frein à disque avant car les ressorts antibruit peuvent faire tomber les plaquettes de frein à disque avant. Veiller à reposer les ressorts antibruit sur les plaquettes de frein à disque avant.

Torque:

34,3 N·m {350 kgf·cm, 25 ft·lbf}

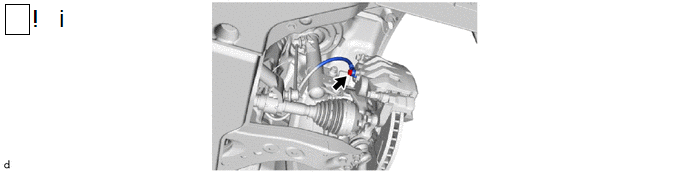

10. CONNECTER LA DURITE FLEXIBLE AVANT

(1) Brancher la durite flexible avant sur l'ensemble de cylindre de frein à disque avant à l'aide d'un boulon-raccord neuf et d'un joint d'étanchéité neuf.

Torque:

29,4 N·m {300 kgf·cm, 22 ft·lbf}

REMARQUE:

Reposer correctement le verrou de flexible avant dans l'orifice de verrouillage de l'ensemble de cylindre de frein à disque avant.

11. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

(1) Exécuter la procédure suivante:

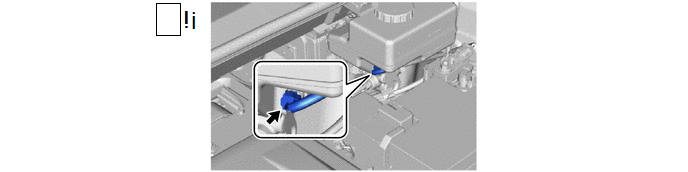

1. Brancher le connecteur du contacteur de niveau du réservoir.
2. Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

   Cliquer ici

3. Effectuer la procédure suivante si une purge d'air n'est pas nécessaire:
   1. Mettre le contacteur d'allumage en position ON (READY).
   2. Enfoncer la pédale de frein et la relâcher.
   3. Supprimer les DTC.

      Cliquer ici

12. PURGER LA CANALISATION DE FREIN

Cliquer ici

13. REPOSER LA ROUE AVANT

Cliquer ici

14. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
