MISE AU REBUT

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Avant d'effectuer le déploiement préalable à la mise au rebut de toute pièce SRS, passer en revue et suivre attentivement tous les règlements en vigueur sur l'environnement et les matières dangereuses. Le déploiement précédant la mise au rebut peut être assimilé à la gestion de matières dangereuses.

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION:

• Un airbag ou un prétensionneur peut être activé au moyen de l'éléctricité statique. Pour éviter cela, veiller à toucher une surface métallique à mains nues afin d'en enlever l'électricité statique avant d'effectuer cette opération.

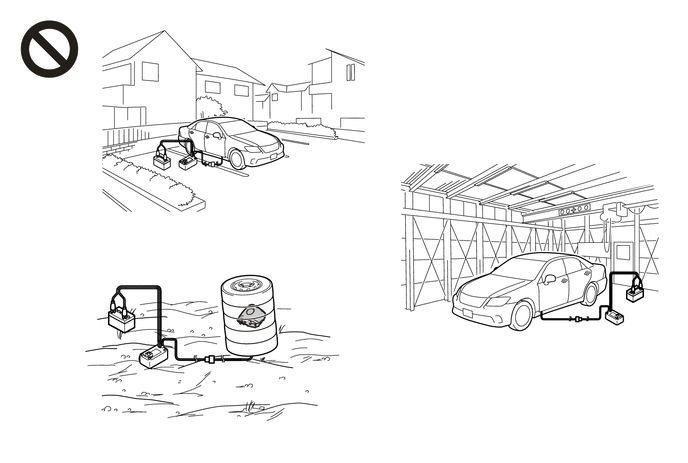

• Ne pas effectuer cette procédure dans un lieu couvert ou sur les routes en mauvais état où la sécurité ne peut pas être assurée. De même, ne pas déployer les pièces du système SRS à proximité de zones résidentielles.
• Si cette procédure est effectuée dans un lieu couvert ou sur des routes en mauvais état où la sécurité ne peut pas être assurée, il y a des risques de blessures. En outre, le bruit du déploiement crée une nuisance sonore pour les riverains.

CONSEIL:

Avant la mise à la casse d'un véhicule équipé du système SRS ou mise au rebut d'un ensemble d'airbag de siège avant, veiller à déployer au préalable l'airbag conformément à la procédure suivante. Si la moindre anomalie survient lors du déploiement de l'airbag, contacter immédiatement le service d'entretien et de réparation du distributeur.

2. METTRE AU REBUT L'ENSEMBLE D'AIRBAG DE SIEGE AVANT (lorsqu'il est posé dans le véhicule)

REMARQUE:

• Lors de la mise au rebut de l'ensemble d'airbag de siège avant, ne jamais utiliser le véhicule du client pour déployer l'airbag.
• Veiller à effectuer la procédure suivante lors du déploiement de l'airbag.

CONSEIL:

Préparer une batterie auxiliaire qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

(a) Vérifier le fonctionnement du SST. Cliquer ici SST: 09082-00700

(b) Se reporter aux mesures de précaution.

Cliquer ici

(c) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

Cliquer ici

ATTENTION:

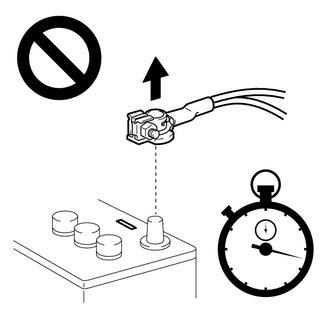

Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

(d) Déposer les 4 boulons et incliner l'ensemble de siège avant vers l'arrière.

Cliquer ici

(e) Poser le SST.

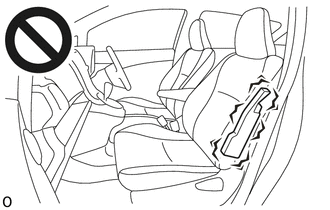

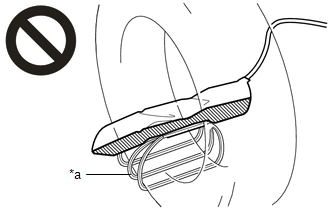

• Veiller à ne pas se déployer si l'ensemble d'airbag du siège avant est desserrée.

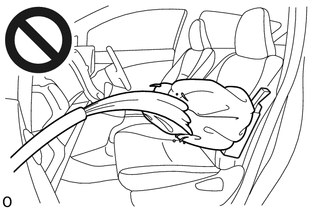

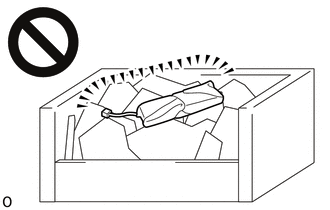

• En cas de déploiement alors que l'ensemble d'airbag de siège avant a du jeu, l'ensemble d'airbag de siège avant peut s'éparpiller et provoquer de graves blessures.

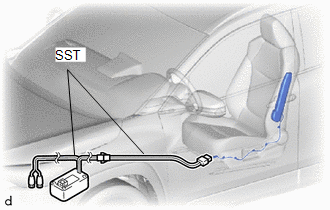

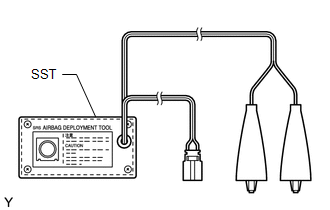

(1) Après avoir raccordé les SST suivants entre eux, les brancher sur l'ensemble d'airbag de siège avant. SST: 09082-00700 SST: 09082-00820 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage.

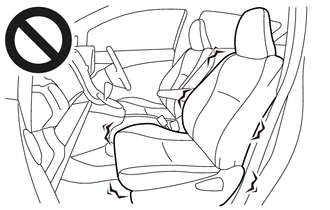

(f) Remettre l'ensemble de siège avant droit dans sa position d'origine. Cliquer ici ATTENTION: S'assurer que rien n'est desserré dans l'ensemble de siège avant.

(g) Déployer l'airbag.

(1) Eloigner le SST à 10 m (32,8 pi) au moins de la vitre latérale avant du véhicule.

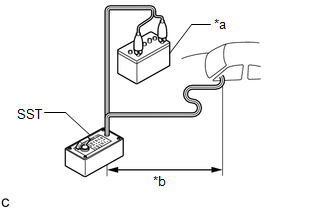

*a Batterie auxiliaire *b 10 m (32,8 pi) ou plus

(2) Fermer toutes les portes et fenêtres du véhicule tout en gardant juste assez d'espace pour faire passer le faisceau de câbles du SST par la vitre latérale avant.

ATTENTION:

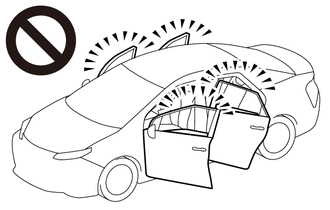

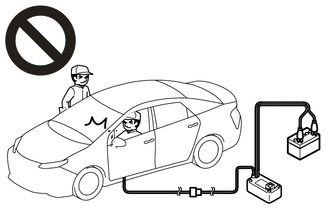

• Ne pas déployer lorsque toutes les portes et les vitres sont ouvertes.
• Si déployé avec toutes les portes et les vitres ouvertes, des gaz et des poussières risquent de pénétrer dans les yeux ou d'être inhalés.

REMARQUE:

Veiller à ne pas endommager le faisceau de câbles du SST.

(3) S'assurer qu'il n'y a personne dans le véhicule ni dans un rayon de 10 m (32,8 pi) autour de celui-ci.

(4) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et sa fiche noire sur la borne négative (-) de la batterie.

(5) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.

ATTENTION:

• Ne pas déployer si des personnes se trouvent à l'intérieur ou à proximité du véhicule.
• En cas de déploiement avec des personnes à l'intérieur ou à proximité du véhicule, de graves blessures peuvent survenir.

CONSEIL:

L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

(h) Déposer l'ensemble d'airbag de siège avant.

Cliquer ici

ATTENTION:

• L'ensemble d'airbag du siège avant est brûlant après son déploiement; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• Attendre au moins 30 minutes pour éviter les brûlures.

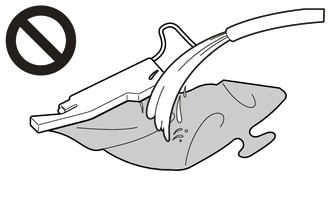

• Ne pas verser d'eau etc. sur un ensemble d'airbag de siège avant dont l'airbag est déployé.
• Si de l'eau est appliquée à l'ensemble d'airbag de siège avant immédiatement après le déploiement, la vapeur risque d'entraîner des brûlures.

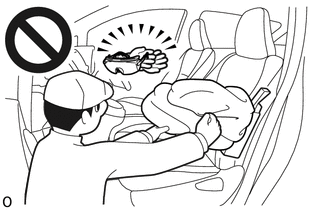

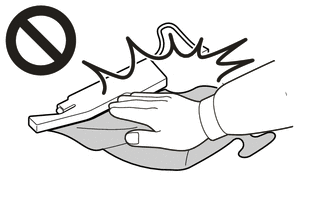

• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag de siège avant déployé.
• Si l'ensemble d'airbag de siège avant est touché sans porter des gants et des lunettes de protection, les parties chaudes peuvent provoquer des brûlures et des poussières risquent de pénétrer dans les yeux.
• Après la dépose, placer rapidement l'ensemble d'airbag de siège avant dans un sac en plastique hermétique.

(i) Mettre au rebut l'ensemble d'airbag de siège avant.

(1) Mettre l'ensemble d'airbag de siège avant dans un sac en plastique, le fermer hermétiquement et le mettre au rebut selon les normes locales.

ATTENTION:

• L'ensemble d'airbag du siège avant est brûlant après son déploiement; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• Attendre au moins 30 minutes pour éviter les brûlures.
• Ne pas verser d'eau etc. sur un ensemble d'airbag de siège avant dont l'airbag est déployé.
• Si de l'eau est appliquée à l'ensemble d'airbag de siège avant immédiatement après le déploiement, la vapeur risque d'entraîner des brûlures.
• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag de siège avant déployé.
• Si l'ensemble d'airbag de siège avant est touché sans porter des gants et des lunettes de protection, les parties chaudes peuvent provoquer des brûlures et des poussières risquent de pénétrer dans les yeux.
• Ne jamais mettre au rebut un ensemble d'airbag de siège avant non déployé.
• Si un ensemble d'airbag de siège avant non déployé est mis au rebut, et qu'il se déploie pour une raison quelconque, des blessures peuvent survenir.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

3. METTRE AU REBUT L'ENSEMBLE D'AIRBAG DE SIEGE AVANT (lorsqu'il n'est pas reposé dans le véhicule)

REMARQUE:

Veiller à effectuer la procédure suivante lors du déploiement de l'airbag.

CONSEIL:

Préparer une batterie auxiliaire qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

(a) Vérifier le fonctionnement du SST. Cliquer ici SST: 09082-00700

(b) Déposer l'ensemble d'airbag de siège avant.

Cliquer ici

(c) A l'aide d'un câble torsadé, arrimer l'ensemble d'airbag de siège avant à un pneu non utilisé.

Câble:

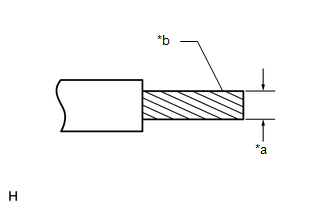

Zone de coupe transversale de partie striée du câble

1,25 mm2 (0,0019 po2) ou plus

ATTENTION:

Si le câble est trop fin ou si un autre objet est utilisé pour arrimer l'ensemble d'airbag de siège avant, il peut se casser lors du déploiement de l'airbag. Utiliser toujours un câble pour véhicule d'une section d'au moins 1,25 mm2 (0,0019 po2).

CONSEIL:

Pour calculer la surface de la coupe transversale de la partie striée du câble:

Section transversale = 3,14 x (Diamètre)2/4

(1) Reposer les 2 écrous sur l'ensemble d'airbag de siège avant.

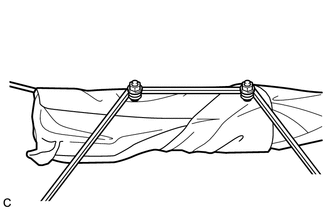

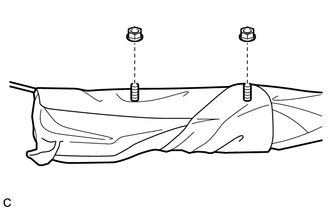

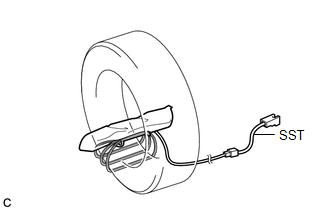

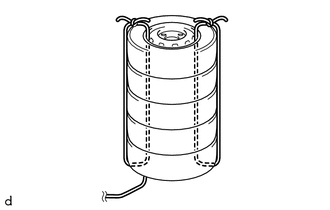

(2) Enrouler 2 câbles minimum autour des goujons filetés de l'ensemble d'airbag de siège avant, comme indiqué sur le schéma.

(3) Placer l'ensemble d'airbag de siège avant dans le pneu, côté déploiement de l'airbag orienté vers l'intérieur.

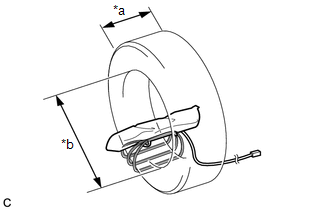

Dimension minimum du pneu:

Largeur

185 mm (7,28 po)

Diamètre intérieur

360 mm (1,18 po)

ATTENTION:

• Veiller à ce que les câbles soient bien serrés. Si les câbles ont du mou, l'ensemble d'airbag de siège avant risque de se casser lors du déploiement de l'airbag.
• Toujours arrimer l'ensemble d'airbag de siège avant côté déploiement de l'airbag orienté vers l'intérieur du pneu.

  *a	Eliminer tout jeu
  	Côté déploiement

REMARQUE:

Le déploiement de l'airbag peut endommager le pneu; se servir alors d'un pneu non utilisé.

(d) Poser le SST.

(1) Brancher le connecteur du SST sur le connecteur de l'ensemble d'airbag de siège avant. SST: 09082-00820

(e) Placer les pneus.

(1) Placer au moins 2 pneus en dessous de celui auquel l'ensemble d'airbag de siège avant est attaché. Dimension minimum du pneu: Largeur 185 mm (7,28 po) Diamètre intérieur 360 mm (1,18 po) REMARQUE: Ne pas placer le connecteur du SST sous le pneu car cela pourrait l'endommager.

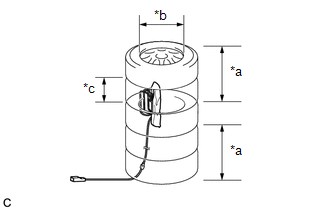

*a Pneus (2 ou plus) *b Diamètre intérieur *c Largeur

(2) Placer au moins 2 pneus au-dessus de celui auquel l'ensemble d'airbag de siège avant est attaché. Le pneu supérieur doit être posé sur une roue.

REMARQUE:

La jante et les pneus peuvant être endommagés par le déploiement de l'airbag, veiller à utiliser une roue et des pneus qui n'ont pas été utilisés.

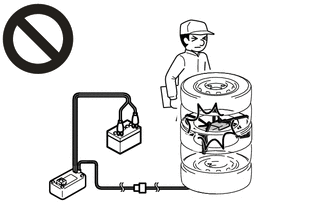

(3) Attacher les pneus l'un à l'autre à l'aide de 2 câbles. ATTENTION: Veiller à ce que les câbles soient bien serrés. Si les câbles ne sont pas bien serrés, les pneus se détacheront suite au déploiement de l'airbag.

(f) Poser le SST.

(1) Brancher le connecteur SST. SST: 09082-00700 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage. De même, laisser du mou au faisceau de câbles du SST à l'intérieur du pneu.

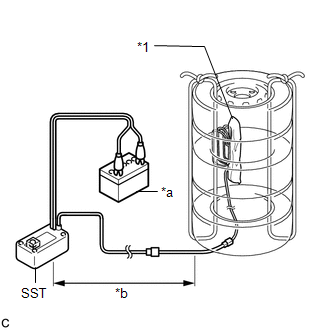

*1 Ensemble d'airbag de siège avant *a Batterie auxiliaire *b 10 m (32,8 po) ou plus

(2) Eloigner le SST d'au moins 10 m (32,8 pi) de l'airbag attaché au pneu.

(g) Déployer l'airbag.

(1) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie auxiliaire et sa fiche noire sur la borne négative (-) de la batterie auxiliaire.

(2) S'assurer qu'il n'y a personne dans un rayon de 10 m (32,8 pi) autour du pneu auquel l'ensemble d'airbag de siège avant est attaché.

(3) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.

ATTENTION:

Avant de déployer l'airbag, s'assurer qu'il n'y a personne près de l'airbag.

CONSEIL:

L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

(h) Mettre au rebut l'ensemble d'airbag de siège avant.

ATTENTION:

• L'ensemble d'airbag du siège avant est brûlant après son déploiement; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• Attendre au moins 30 minutes pour éviter les brûlures.
• Ne pas verser d'eau etc. sur un ensemble d'airbag de siège avant dont l'airbag est déployé.
• Si de l'eau est appliquée à l'ensemble d'airbag de siège avant immédiatement après le déploiement, la vapeur risque d'entraîner des brûlures.
• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag de siège avant déployé.
• Si l'ensemble d'airbag de siège avant est touché sans porter des gants et des lunettes de protection, les parties chaudes peuvent provoquer des brûlures et des poussières risquent de pénétrer dans les yeux.
• Ne jamais mettre au rebut un ensemble d'airbag de siège avant non déployé.
• Si un ensemble d'airbag de siège avant non déployé est mis au rebut, et qu'il se déploie pour une raison quelconque, des blessures peuvent survenir.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

(1) Retirer du pneu l'ensemble d'airbag de siège avant.

(2) Mettre l'ensemble d'airbag de siège avant dans un sac en plastique, le fermer hermétiquement et le mettre au rebut selon les normes en vigueur.
