MISE AU REBUT

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Avant d'effectuer le déploiement préalable à la mise au rebut de toute pièce SRS, passer en revue et suivre attentivement tous les règlements en vigueur sur l'environnement et les matières dangereuses. Le déploiement précédant la mise au rebut peut être assimilé à la gestion de matières dangereuses.

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION:

• Un airbag ou un prétensionneur peut être déployé accidentellement par l'éléctricité statique. Pour éviter cela, veiller à toucher une surface métallique à mains nues afin d'en enlever l'électricité statique avant d'effectuer cette opération.
• Ne jamais mettre au rebut un ensemble d'airbag de tableau de bord côté passager qui ne s'est pas déployé.

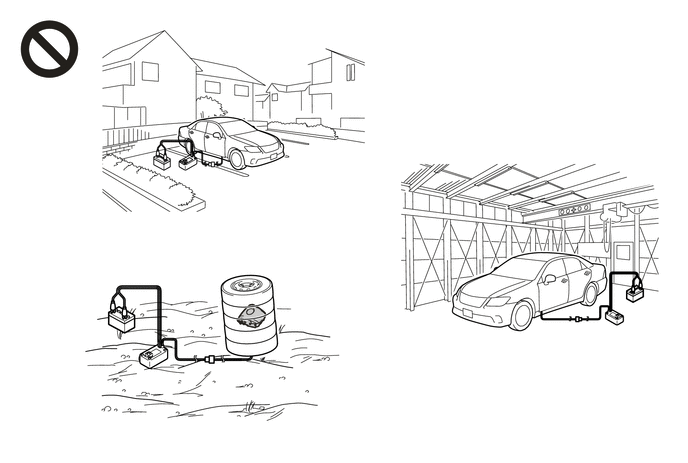

• L'airbag produit un bruit d'explosion lors de son déploiement; veiller donc à effectuer l'opération à l'extérieur, dans un endroit où celle-ci ne gênera pas les voisins.
• Lors du déploiement de l'airbag, toujours utiliser le SST prescrit (outil de déploiement d'airbag SRS). Effectuer cette opération dans un endroit exempt de parasites électriques.

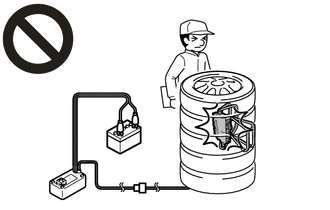

• Toujours se tenir à 10 m (32,8 pi) minimum de l'ensemble d'airbag de tableau de bord côté passager lors de son déploiement.

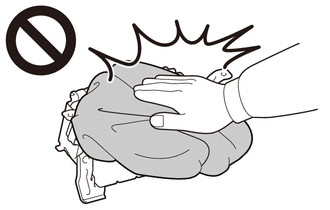

• L'ensemble d'airbag de tableau de bord côté passager est brûlant après son déploiement; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• Porter des gants et des lunettes de protection pour manipuler un ensemble d'airbag de tableau de bord côté passager qui s'est déployé.

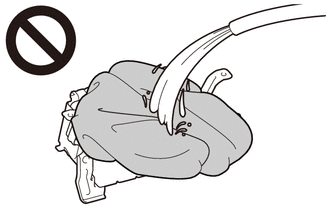

• Ne pas verser d'eau ou autre sur un ensemble d'airbag de tableau de bord côté passager qui s'est déployé.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

CONSEIL:

Avant la mise à la casse d'un véhicule équipé du système SRS ou mise au rebut d'un ensemble d'airbag de tableau de bord côté passager, veiller à déployer au préalable l'airbag conformément à la procédure suivante. Si la moindre anomalie survient lors du déploiement de l'airbag, contacter immédiatement le service d'entretien et de réparation du distributeur.

2. METTRE AU REBUT L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER (lorsqu'il est encore dans le véhicule)

REMARQUE:

• Lors de la mise au rebut de l'ensemble d'airbag de tableau de bord côté passager, ne jamais déployer l'airbag dans le véhicule du client.
• Veiller à effectuer la procédure suivante lors du déploiement de l'airbag.

CONSEIL:

Préparer une batterie auxiliaire qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

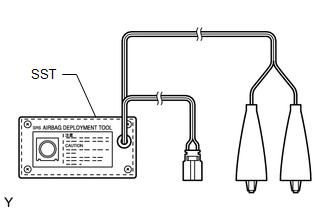

(a) Vérifier le fonctionnement du SST. Cliquer ici SST: 09082-00700

(b) Se reporter aux mesures de précaution.

Cliquer ici

(c) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

Cliquer ici

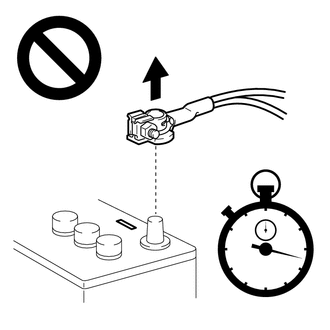

• Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
• Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

(d) Déposer le sous-ensemble inférieur de tableau de bord.

Cliquer ici

CONSEIL:

Effectuer les procédures de dépose associées jusqu'à l'étape concernant le sous-ensemble de tableau de bord inférieur.

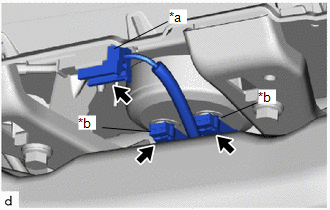

(e) Débrancher les connecteurs d'airbag. REMARQUE: Lors du débranchement d'un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag. CONSEIL: Consulter la section Comment brancher ou débrancher le connecteur de l'airbag. Cliquer ici

*a Côté connecteur de l'orifice de ventilation *b Côté connecteur d'airbag

(f) Poser le SST.

ATTENTION:

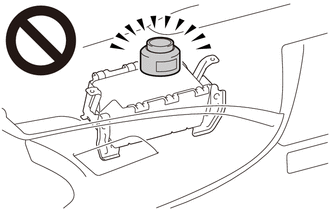

• Ne pas placer d'objets sur le rembourrage de sécurité de tableau de bord.
• En cas de déploiement avec un objet sur le rembourrage de sécurité de tableau de bord, la vitre de porte et le pare-brise risquent de se briser et d'être projetées, entraînant alors des blessures graves.

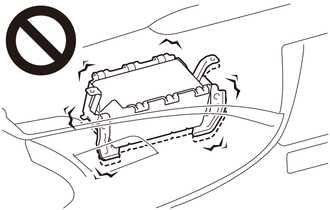

• Veiller à ne pas se déployer si l'ensemble d'airbag de tableau de bord côté passager est desserré.
• En cas de déploiement alors que l'ensemble d'airbag de tableau de bord côté passager a du jeu, l'ensemble d'airbag de tableau de bord côté passager peut s'éparpiller et provoquer de graves blessures.

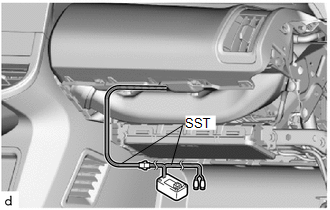

(1) Brancher le connecteur du SST sur l'ensemble d'airbag de tableau de bord côté passager (côté connecteur d'airbag). SST: 09082-00700 SST: 09082-00802 09082-10801 09082-30801 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage.

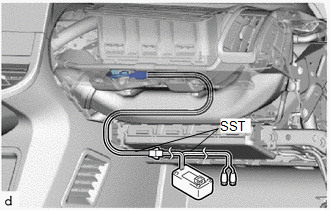

(2) Brancher le connecteur du SST sur le câble de tableau de bord n° 2 (côté connecteur d'orifice de ventilation). SST: 09082-00700 SST: 09082-00760 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage.

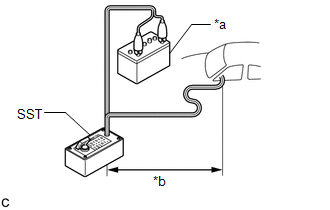

(3) Eloigner le SST à 10 m (32,8 pi) au moins de la vitre latérale avant du véhicule.

*a Batterie auxiliaire *b 10 m (32,8 pi) ou plus

(4) Fermer toutes les portes et fenêtres du véhicule tout en gardant juste assez d'espace pour faire passer le faisceau de câbles du SST par la vitre latérale avant.

ATTENTION:

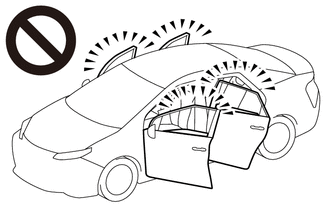

• Ne pas déployer lorsque toutes les portes et les vitres sont ouvertes.
• Si déployé avec toutes les portes et les vitres ouvertes, des gaz et des poussières risquent de pénétrer dans les yeux ou d'être inhalés.

REMARQUE:

Veiller à ne pas endommager le faisceau de câbles du SST.

(5) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie auxiliaire et sa fiche noire sur la borne négative (-) de la batterie auxiliaire.

(g) Déployer l'airbag.

(1) S'assurer qu'il n'y a personne dans le véhicule ni dans un rayon de 10 m (32,8 pi) autour de celui-ci.

(2) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.

ATTENTION:

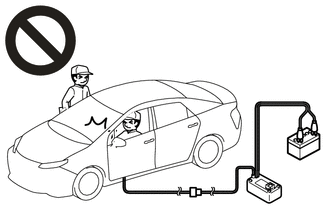

• Ne pas déployer si des personnes se trouvent à l'intérieur ou à proximité du véhicule.
• En cas de déploiement avec des personnes à l'intérieur ou à proximité du véhicule, de graves blessures peuvent survenir.

CONSEIL:

L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

(h) Déposer l'ensemble d'airbag de tableau de bord côté passager.

Cliquer ici

ATTENTION:

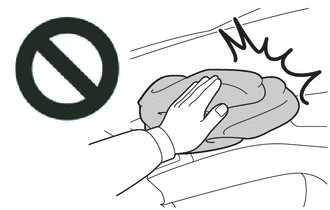

• L'ensemble d'airbag de tableau de bord côté passager est brûlant après son déploiement; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• Attendre au moins 30 minutes pour éviter les brûlures.

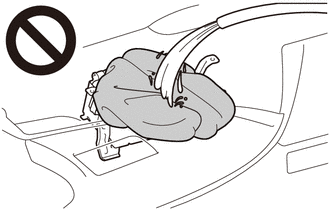

• Ne pas verser d'eau ou autre sur un ensemble d'airbag de tableau de bord côté passager qui s'est déployé.
• Si de l'eau est appliquée sur l'ensemble d'airbag de tableau de bord de passager immédiatement après le déploiement, la vapeur risque d'entraîner des brûlures.

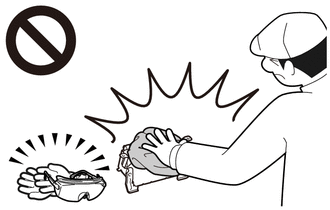

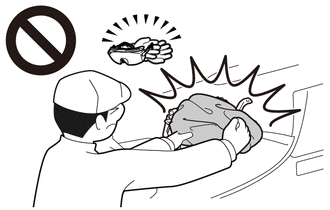

• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag de tableau de bord côté passager déployé.
• Si l'ensemble d'airbag de tableau de bord côté passager est touché sans porter de gants et de lunettes de protection, les parties chaudes peuvent provoquer des brûlures et de la poussière risque de pénétrer dans les yeux.
• Après la dépose, placer rapidement l'ensemble d'airbag de tableau de bord côté passager dans un sac en plastique hermétique.

(i) Mettre au rebut les éléments de l'ensemble de tableau de bord sans trappe côté passager.

(1) Mettre l'ensemble d'airbag de tableau de bord côté passager dans un sac en plastique, fermer hermétiquement et mettre au rebut selon les réglementations locales en vigueur.

ATTENTION:

• L'ensemble d'airbag de tableau de bord sans trappe côté passager est brûlant après son déploiement; éviter alors de le toucher dans les 30 minutes minimum qui suivent.
• Attendre au moins 30 minutes pour éviter les brûlures.
• Ne pas verser d'eau ou autre sur un ensemble d'airbag de tableau de bord côté passager qui s'est déployé.
• Si de l'eau est appliquée sur l'ensemble d'airbag de tableau de bord de passager immédiatement après le déploiement, la vapeur risque d'entraîner des brûlures.
• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag de tableau de bord côté passager déployé.
• Si l'ensemble d'airbag de tableau de bord côté passager est touché sans porter de gants et de lunettes de protection, les parties chaudes peuvent provoquer des brûlures et de la poussière risque de pénétrer dans les yeux.

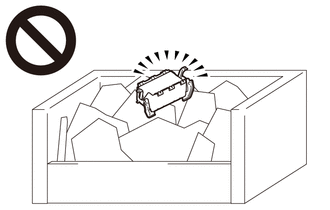

• Ne jamais mettre au rebut un ensemble d'airbag de tableau de bord côté passager qui ne s'est pas déployé.
• Si un ensemble d'airbag de tableau de bord côté passager non déployé est mis au rebut et qu'il se déploie pour une raison quelconque, des blessures peuvent survenir.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

3. METTRE AU REBUT L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER (lorsqu'il n'est pas dans le véhicule)

REMARQUE:

Veiller à effectuer la procédure suivante lors du déploiement de l'airbag.

CONSEIL:

• Préparer une batterie qui servira de source d'alimentation électrique pour le déploiement de l'airbag.
• Dans cette procédure, le dispositif de gonflage de l'ensemble d'airbag de tableau de bord côté passager est déployé en premier. Ensuite, l'actionneur est déployé.

(a) Vérifier le fonctionnement du SST. Cliquer ici SST: 09082-00700

(b) Se reporter aux mesures de précaution.

Cliquer ici

(c) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

Cliquer ici

ATTENTION:

• Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
• Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

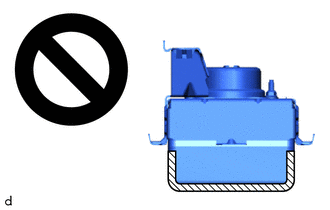

• Lors du stockage de l'ensemble d'airbag de tableau de bord côté passager, veiller à ce que le côté déploiement de l'airbag soit orienté vers le haut.

  Côté déploiement

• Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

(d) Déposer l'ensemble d'airbag de tableau de bord côté passager.

Cliquer ici

(e) Poser le SST.

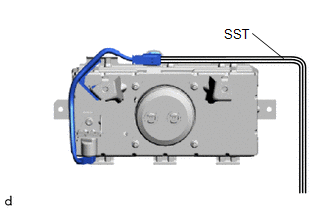

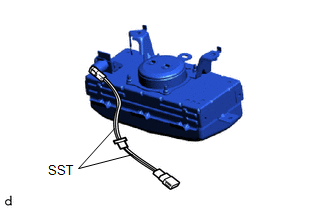

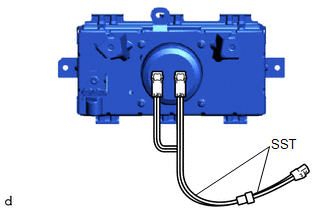

(1) Brancher les connecteurs du SST sur l'ensemble d'airbag de tableau de bord côté passager (côté connecteur d'airbag). SST: 09082-00802 09082-10801 09082-30801

(2) Brancher le connecteur du SST sur le câble de tableau de bord n° 2. SST: 09082-00760

(f) Si le câble de tableau de bord n° 2 est endommagé. (1) Déposer le câble de tableau de bord n° 2. Cliquer ici (2) Brancher le connecteur du SST sur l'ensemble d'airbag de tableau de bord côté passager (côté connecteur d'orifice de ventilation). SST: 09082-00802 09082-10801 SST: 09082-50800

(g) A l'aide d'un câble torsadé, arrimer l'ensemble d'airbag de tableau de bord côté passager à un pneu non utilisé.

Câble:

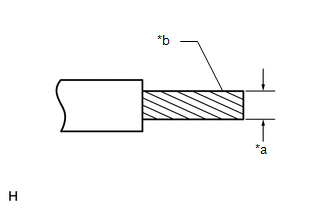

Zone de coupe transversale de partie striée du câble

1,25 mm2 (0,0019 po2) ou plus

ATTENTION:

Si le câble est trop fin ou si un autre objet est utilisé pour attacher l'ensemble d'airbag de tableau de bord côté passager, il risque de se casser net lors du déploiement de l'airbag. Utiliser toujours un câble pour véhicule d'une section d'au moins 1,25 mm2 (0,0019 po2).

CONSEIL:

Pour calculer la surface de la coupe transversale de la partie striée du câble:

Section transversale = 3,14 x (Diamètre)2/4

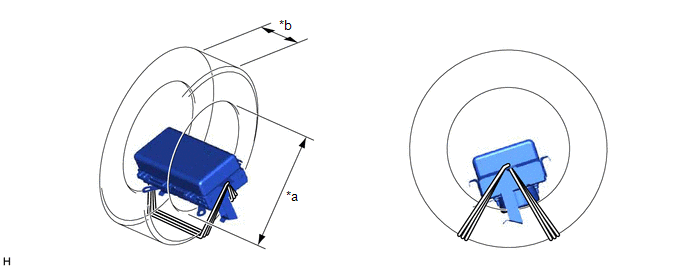

(1) Placer l'ensemble d'airbag de tableau de bord côté passager dans le pneu, côté déploiement de l'airbag orienté vers l'intérieur.

Dimension minimum du pneu:

Largeur

185 mm (7,28 po)

Diamètre intérieur

360 mm (1,18 po)

ATTENTION:

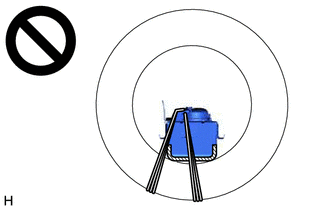

• Ne pas reposer l'ensemble d'airbag de tableau de bord côté passager avec le côté déploiement orienté vers l'extérieur.
• Lors de la fixation de l'ensemble d'airbag de tableau de bord côté passager, s'assurer de l'absence de jeu dans le faisceau de câbles.

  Côté déploiement

• Si le côté déploiement est orienté vers l'extérieur ou que le faisceau de câbles est enroulé sans être serré, l'ensemble d'airbag de tableau de bord côté passager et le pneu déployés peuvent être éparpillés et provoquer de graves blessures.

REMARQUE:

Le déploiement de l'airbag peut endommager le pneu; se servir alors d'un pneu n'ayant plus d'utilité.

(h) Placer les pneus.

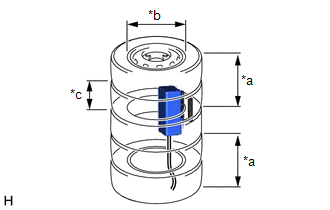

(1) Placer au moins 2 pneus sous celui auquel l'ensemble d'airbag de tableau de bord côté passager est attaché. Dimension minimum du pneu: Largeur 185 mm (7,28 po) Diamètre intérieur 360 mm (1,18 po) REMARQUE: Ne pas placer le connecteur du SST sous le pneu car cela pourrait l'endommager.

*a Pneus (2 ou plus) *b Diamètre intérieur *c Largeur

(2) Placer au moins 2 pneus sur celui auquel l'ensemble d'airbag de tableau de bord côté passager est attaché. Le pneu supérieur doit être posé sur une roue.

REMARQUE:

La jante et les pneus peuvant être endommagés par le déploiement de l'airbag, veiller à utiliser une roue et des pneus qui n'ont pas été utilisés.

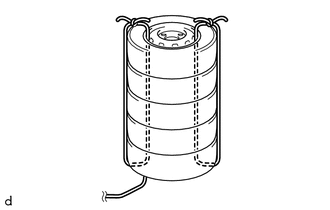

(3) Attacher les pneus l'un à l'autre à l'aide de 2 câbles. ATTENTION: Veiller à ce que les câbles soient bien serrés. Si les câbles ne sont pas bien serrés, les pneus se détacheront suite au déploiement de l'airbag.

(i) Poser le SST.

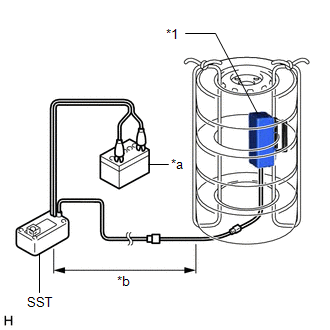

(1) Brancher le connecteur SST. SST: 09082-00700 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage. De même, laisser du mou au faisceau de câbles du SST à l'intérieur du pneu.

*1 Ensemble d'airbag de tableau de bord côté passager *a Batterie auxiliaire *b 10 m (32,8 po) ou plus

(2) Eloigner le SST d'au moins 10 m (32,8 pi) de l'airbag attaché au pneu.

(j) Déployer l'airbag.

(1) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie auxiliaire et sa fiche noire sur la borne négative (-) de la batterie auxiliaire.

(2) S'assurer qu'il n'y a personne dans un rayon de 10 m (32,8 pi) autour du pneu auquel l'ensemble d'airbag de tableau de bord côté passager est attaché.

(3) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.

ATTENTION:

• Ne pas déployér si des personnes sont présentes aux alentours du pneu.
• Un déploiement avec des personnes aux alentours du pneu peut provoquer de graves blessures.

CONSEIL:

L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

(k) Mettre au rebut l'ensemble d'airbag de tableau de bord côté passager.

ATTENTION:

• L'ensemble d'airbag de tableau de bord côté passager est brûlant après son déploiement; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• Attendre au moins 30 minutes pour éviter les brûlures.
• Ne pas verser d'eau ou autre sur un ensemble d'airbag de tableau de bord côté passager qui s'est déployé.
• Si de l'eau est appliquée sur l'ensemble d'airbag de tableau de bord de passager immédiatement après le déploiement, la vapeur risque d'entraîner des brûlures.
• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag de tableau de bord côté passager déployé.
• Si l'ensemble d'airbag de tableau de bord côté passager est touché sans porter de gants et de lunettes de protection, les parties chaudes peuvent provoquer des brûlures et de la poussière risque de pénétrer dans les yeux.
• Ne jamais mettre au rebut un ensemble d'airbag de tableau de bord côté passager qui ne s'est pas déployé.
• Si un ensemble d'airbag de tableau de bord côté passager non déployé est mis au rebut et qu'il se déploie pour une raison quelconque, des blessures peuvent survenir.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

(1) Déposer l'ensemble d'airbag de tableau de bord côté passager du pneu.

(2) Mettre l'ensemble d'airbag de tableau de bord côté passager dans un sac en plastique, fermer hermétiquement et mettre au rebut selon les réglementations locales en vigueur.
