Toyota bZ4X - Manuel de réparation (2021-2024): Message de perte de signal d'image de caméra latérale (droite)

DESCRIPTION

Ce DTC est enregistré si l'ECU d'aide au stationnement décide, suite à son autodiagnostic, qu'un problème de synchronisation se produit dans le signal d'image envoyé depuis l'ensemble de caméra de télévision latérale droite à l'ECU d'aide au stationnement.

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

C169D87

Message de perte de signal d'image de caméra latérale (droite)

Dysfonctionnement de rétroaction de la caméra latérale (droite)

  • Faisceau de câbles ou connecteur
  • ECU d'aide au stationnement
  • Ensemble de caméra de télévision latérale droite
  • Dispositif de rabattement de rétroviseur extérieur droit

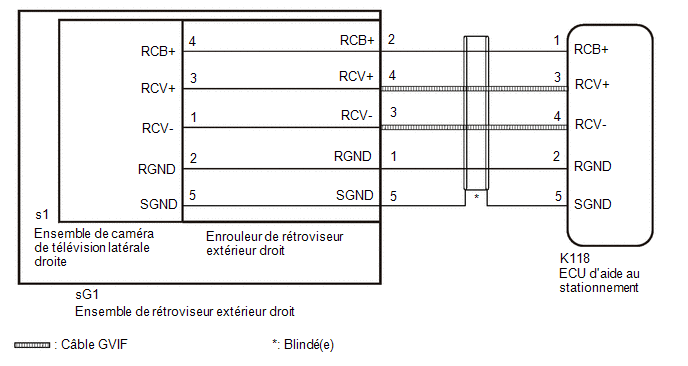

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Selon les pièces qui sont remplacées ou les opérations qui sont effectuées pendant la vérification ou l'entretien du véhicule, le calibrage d'autres systèmes ainsi que du système de moniteur de vision panoramique peut être nécessaire.

Cliquer ici

PROCÉDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU D'AIDE AU STATIONNEMENT - ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT)

(a) Débrancher le connecteur K118 de l'ECU d'aide au stationnement.

(b) Débrancher le connecteur sG1 de l'ensemble de rétroviseur extérieur droit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K118,sG1) Cliquer sur Location & Routing(K118,sG1) Cliquer sur Connector(K118) Cliquer sur Connector(K118) Cliquer sur Connector(sG1) Cliquer sur Connector(sG1)

Branchement du tester

Condition

Condition spécifiée

K118-1 (RCB+) - sG1-2 (RCB+)

Toujours

En dessous de 1 Ω

K118-3 (RCV+) - sG1-4 (RCV+)

Toujours

En dessous de 1 Ω

K118-4 (RCV-) - sG1-3 (RCV-)

Toujours

En dessous de 1 Ω

K118-2 (RGND) - sG1-1 (RGND)

Toujours

En dessous de 1 Ω

K118-5 (SGND) - sG1-5 (SGND)

Toujours

En dessous de 1 Ω

K118-1 (RCB+) ou sG1-2 (RCB+) - Masse de carrosserie

Toujours

10 kΩ ou plus

K118-3 (RCV+) ou sG1-4 (RCV+) - Masse de carrosserie

Toujours

10 kΩ ou plus

K118-4 (RCV-) ou sG1-3 (RCV-) - Masse de carrosserie

Toujours

10 kΩ ou plus

K118-2 (RGND) ou sG1-1 (RGND) - Masse de carrosserie

Toujours

10 kΩ ou plus

K118-5 (SGND) ou sG1-5 (SGND) - Masse de carrosserie

Toujours

10 kΩ minimum

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

2.

VERIFIER L'ECU D'AIDE AU STATIONNEMENT (RCV-, RGND)

(a) Débrancher le connecteur K118 de l'ECU d'aide au stationnement.

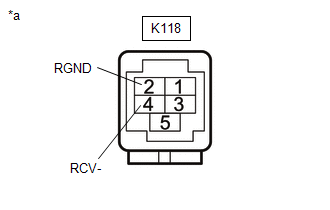

*a

Pièce constitutive sans faisceau de câbles branché.

(ECU d'aide au stationnement)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K118) Cliquer sur Location & Routing(K118) Cliquer sur Connector(K118) Cliquer sur Connector(K118)

Branchement du tester

Condition

Condition spécifiée

K118-2 (RGND) - Masse de carrosserie

Toujours

En dessous de 1 Ω

K118-4 (RCV-) - Masse de carrosserie

Toujours

10 kΩ minimum

NON OK

REMPLACER L'ECU D'AIDE AU STATIONNEMENT

OK.

3.

VERIFIER L'ECU D'AIDE AU STATIONNEMENT (RCB+, RGND)

(a) Débrancher le connecteur de l'ensemble de rétroviseur extérieur droit.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(sG1) Cliquer sur Location & Routing(sG1) Cliquer sur Connector(sG1) Cliquer sur Connector(sG1)

Branchement du tester

Condition

Condition spécifiée

sG1-1 (RGND) - Masse de carrosserie

Toujours

En dessous de 1 Ω

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Cliquer sur Location & Routing(sG1) Cliquer sur Location & Routing(sG1) Cliquer sur Connector(sG1) Cliquer sur Connector(sG1)

Branchement du tester

Condition du contacteur

Condition spécifiée

sG1-2 (RCB+) - sG1-1 (RGND)

Contacteur d'allumage en position ON

0,5 à 8 V

NON OK

REMPLACER L'ECU D'AIDE AU STATIONNEMENT

OK.

4.

VERIFIER L'ENROULEUR DE RETROVISEUR EXTERIEUR DROIT

(a) Débrancher le connecteur de l'ensemble de caméra de télévision latéral droit.

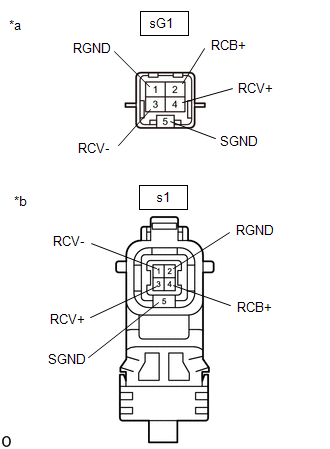

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de rétroviseur extérieur droit)

*b

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de caméra de télévision latéral droit)

(b) Débrancher le connecteur de l'ensemble de rétroviseur extérieur droit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(sG1,s1) Cliquer sur Location & Routing(sG1,s1) Cliquer sur Connector(sG1) Cliquer sur Connector(sG1) Cliquer sur Connector(s1) Cliquer sur Connector(s1)

Branchement du tester

Condition

Condition spécifiée

sG1-2 (RCB+) - s1-4 (RCB+)

Toujours

En dessous de 1 Ω

sG1-4 (RCV+) - s1-3 (RCV+)

Toujours

En dessous de 1 Ω

sG1-3 (RCV-) - s1-1 (RCV-)

Toujours

En dessous de 1 Ω

sG1-1 (RGND) - s1-2 (RGND)

Toujours

En dessous de 1 Ω

sG1-5 (SGND) - s1-5 (SGND)

Toujours

En dessous de 1 Ω

sG1-2 (RCB+) ou s1-4 (RCB+) - Masse de carrosserie

Toujours

10 kΩ ou plus

sG1-4 (RCV+) ou s1-3 (RCV+) - Masse de carrosserie

Toujours

10 kΩ ou plus

sG1-3 (RCV-) ou s1-1 (RCV-) - Masse de carrosserie

Toujours

10 kΩ ou plus

sG1-1 (RGND) ou s1-2 (RGND) - Masse de carrosserie

Toujours

10 kΩ ou plus

sG1-5 (SGND) ou s1-5 (SGND) - Masse de carrosserie

Toujours

10 kΩ minimum

NON OK

REMPLACER L'ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT

OK.

5.

REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION LATERAL DROIT

Cliquer ici

SUIVANT

6.

EFFACER LE DTC

(a) Supprimer les DTC.

Chassis > Circumference Monitoring Camera Control Module > Clear DTCs

SUIVANT

7.

VERIFIER LES DTC

(a) Vérifier les DTC.

Chassis>Circumference Monitoring Camera Control Module>Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC C169D87 n'est pas émis

A

Le DTC C169D87 est émis

B

A

FIN (L'ENSEMBLE DE CAMERA DE TELEVISION LATERAL DROITE ETAIT DEFECTUEUX)

B

REMPLACER L'ECU D'AIDE AU STATIONNEMENT
