Lorsque la recharge ne se lance pas alors que vous avez respecté la procédure normale, vérifiez chacun des points suivants. Si un message apparaît à l'écran multifonctionnel.

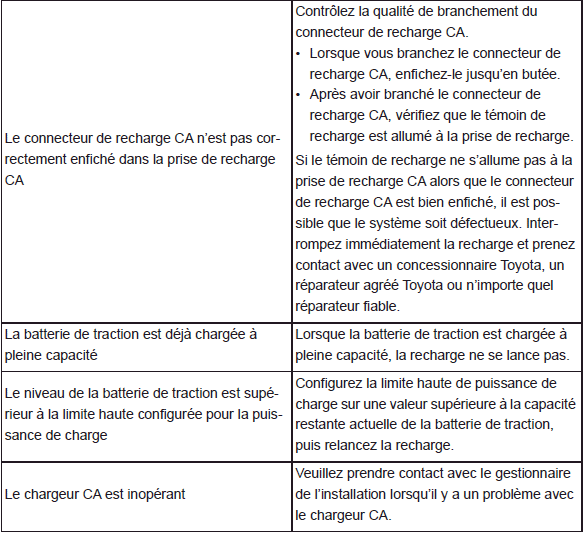

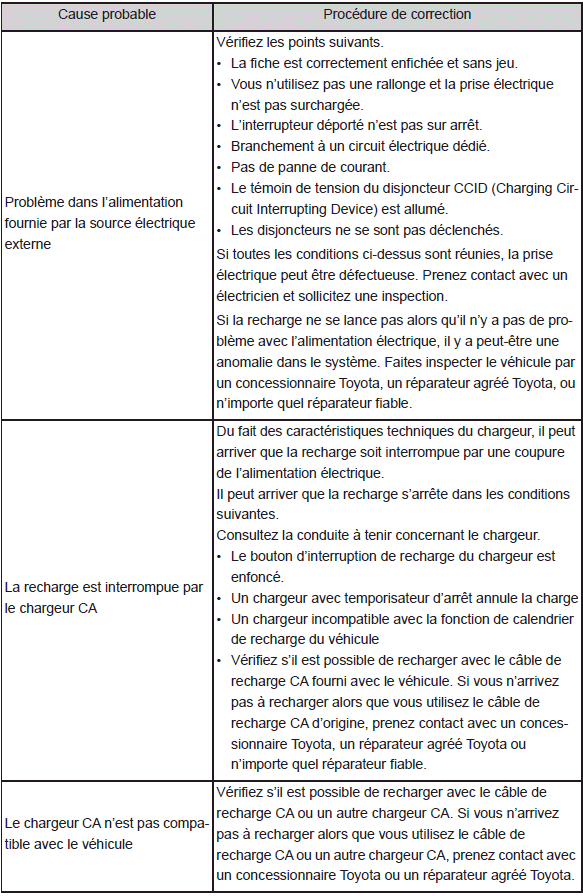

Lorsque vous n'arrivez pas à recharger
Consultez le tableau qui suit et appliquez la procédure de correction adéquate.

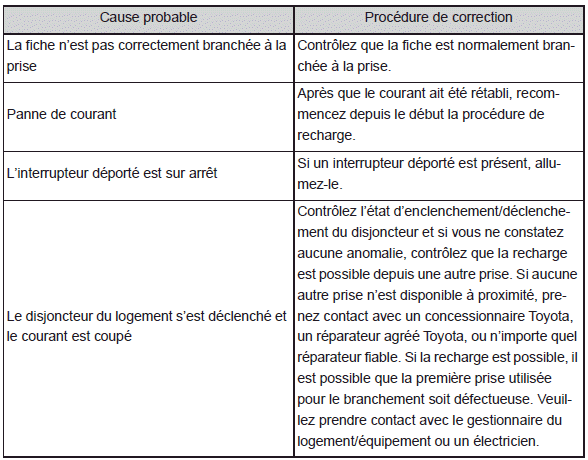

■ Le témoin de recharge ne s'allume pas à la prise de recharge alors même que le connecteur de recharge est branché.
Si le problème n'est pas résolu par la vérification décrite précédemment, il est possible que le câble de recharge CA (y compris le cordon portant la fiche d'alimentation) soit cassé; vous devez alors cesser immédiatement la recharge et prendre contact avec un concessionnaire Toyota ou un réparateur agréé Toyota.

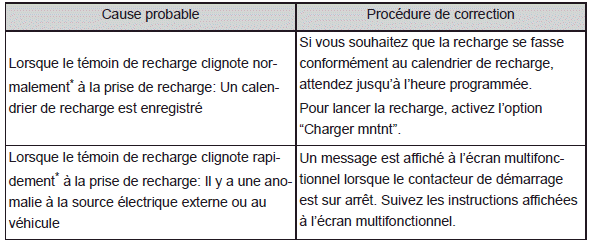

■ Le témoin de recharge clignote à la prise de recharge et la recharge ne se lance pas.
*: Voir P.99 pour plus de détails sur le témoin de recharge et son allumage ou son clignotement à la prise de recharge.
Lorsque la recharge CC ne se déroule pas normalement

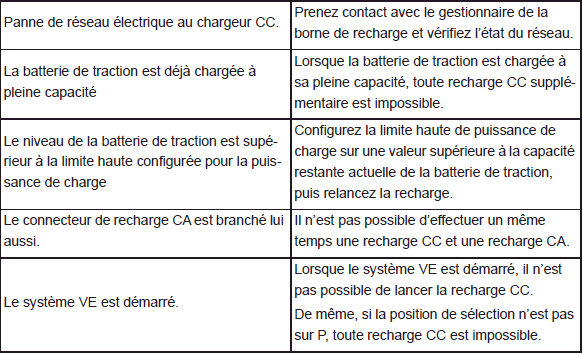

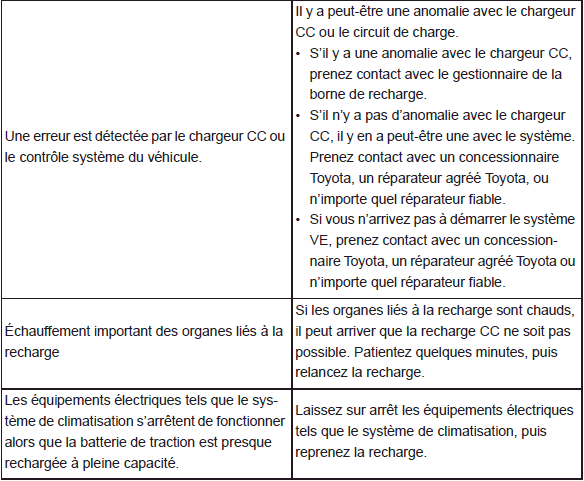

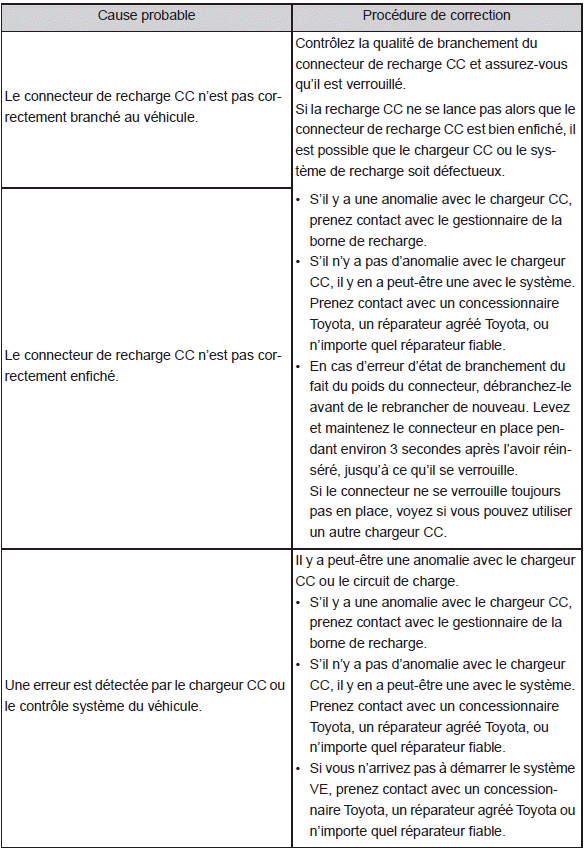

■ La recharge CC ne se lance pas

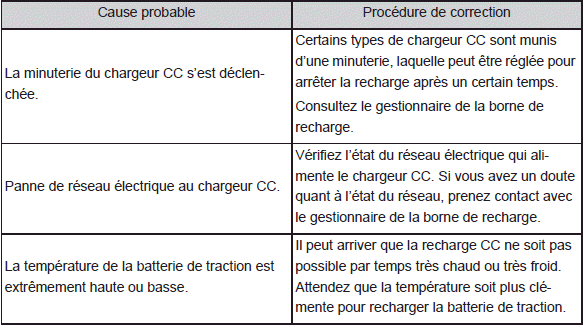

■ Lorsque la recharge CC s'interrompt

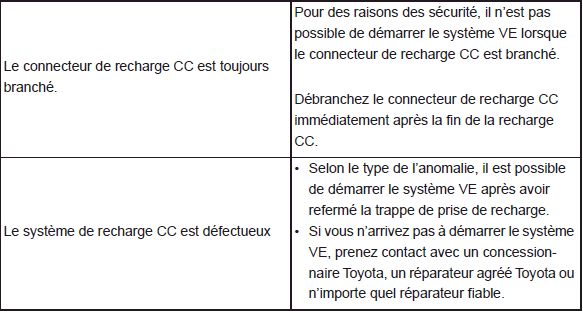

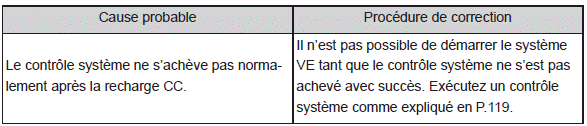

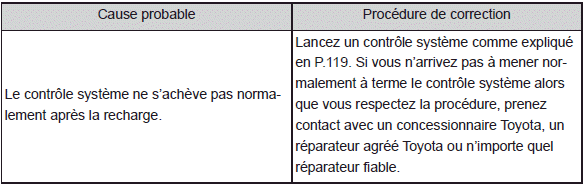

■ Le système VE ne démarre pas après une recharge CC
Lorsque le calendrier de recharge ne fonctionne pas normalement
Consultez les tableaux qui suivent et appliquez les procédures de correction adéquates.

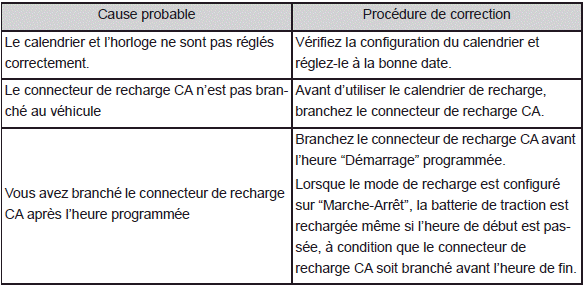

■ Impossible de recharger à l'heure souhaitée

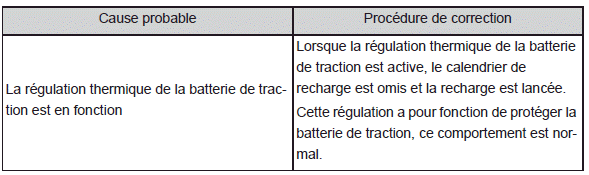

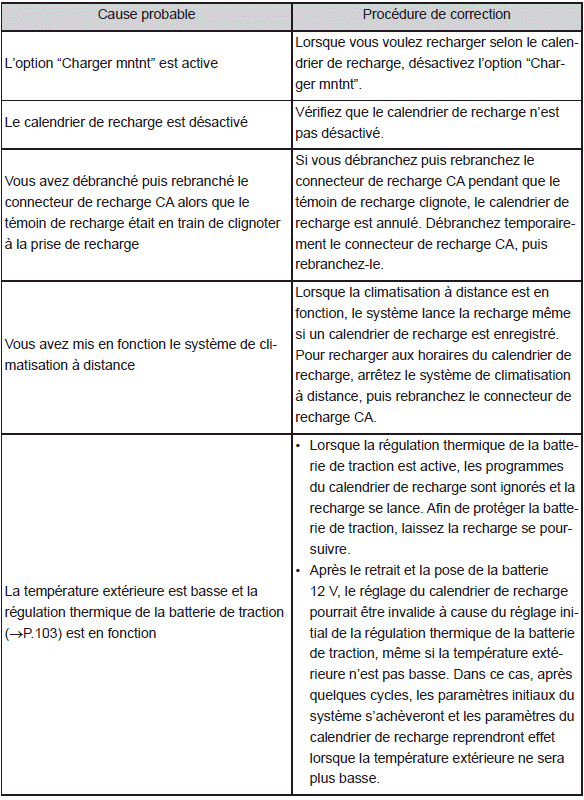

■ La recharge se lance alors qu'un calendrier de recharge est enregistré
Lorsqu'un message s'affiche en lien avec la recharge

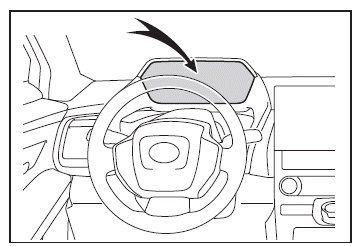

Lorsque vous ouvrez une porte après la recharge alors que le contacteur de démarrage est sur arrêt, un message s'affiche à l'écran multifonctionnel.
Lorsque cela se produit, suivez les instructions affichées à l'écran.

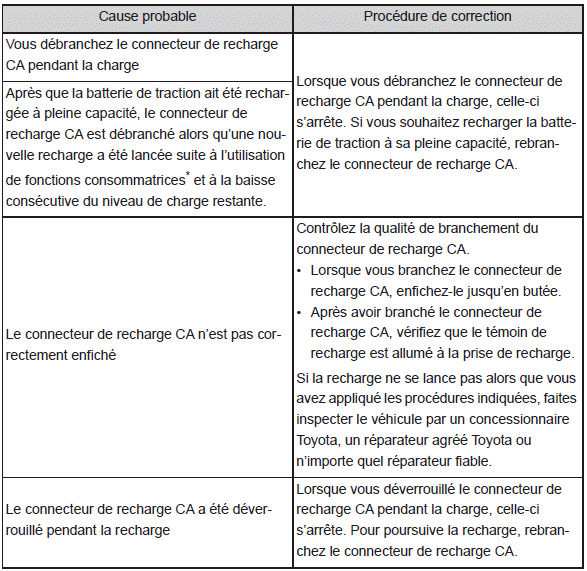

■ Si le message "Charge arrêtée car le connecteur de charge a été retiré" est affiché
*: Le chauffage de la batterie et le système de climatisation à distance consomme de l'électricité.

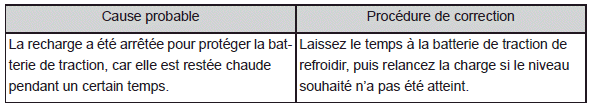

■ Si le message "Charge terminée Charge limitée par temp. batterie" est affiché
■ Si le message "Charge arrêtée Vérifier source de charge" est affiché

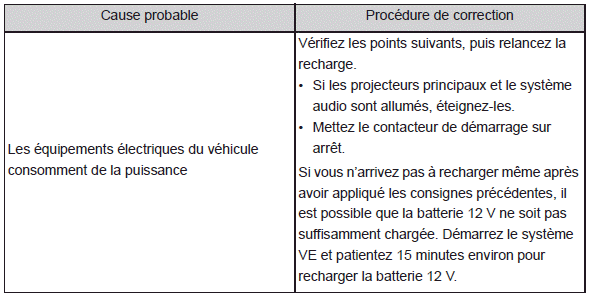

■ Si le message "Charge arrêtée Consommation d'énergie élevée Voir le manuel" est affiché

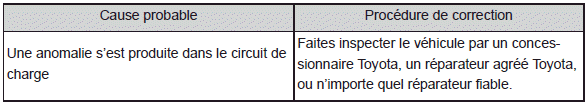

■ Si le message "Dysfonctionnement du système de charge Voir le manuel du propriétaire" est affiché
■ Si le message "Temp. batterie de traction faible Le système donne priorité à la charge pour préserver la batterie" est affiché

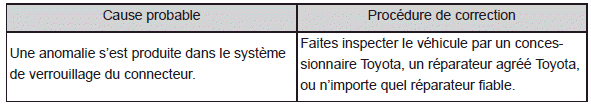

■ Si le message "Vérifier système de charge Fermer capot du port de charge Voir manuel util." est affiché

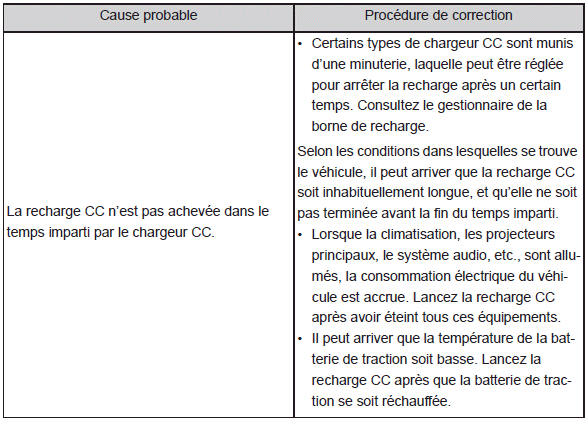

■ Si le message "Charge arrêtée Limite temps atteinte" est affiché

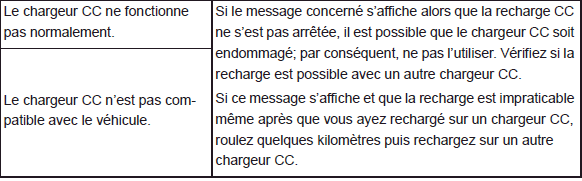

■ Si le message "Charge arrêtée Vérifier source de charge ou véhicule" est affiché
