Toyota bZ4X - Manuel de réparation (2021-2024): L'éclairage de tableau de bord ne s'allume pas

DESCRIPTION

L'ensemble de boîte de distribution d'énergie contrôle l'éclairage du tableau de bord.

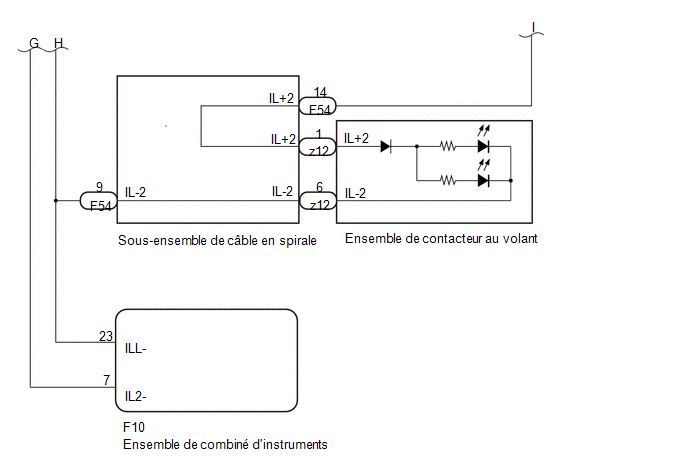

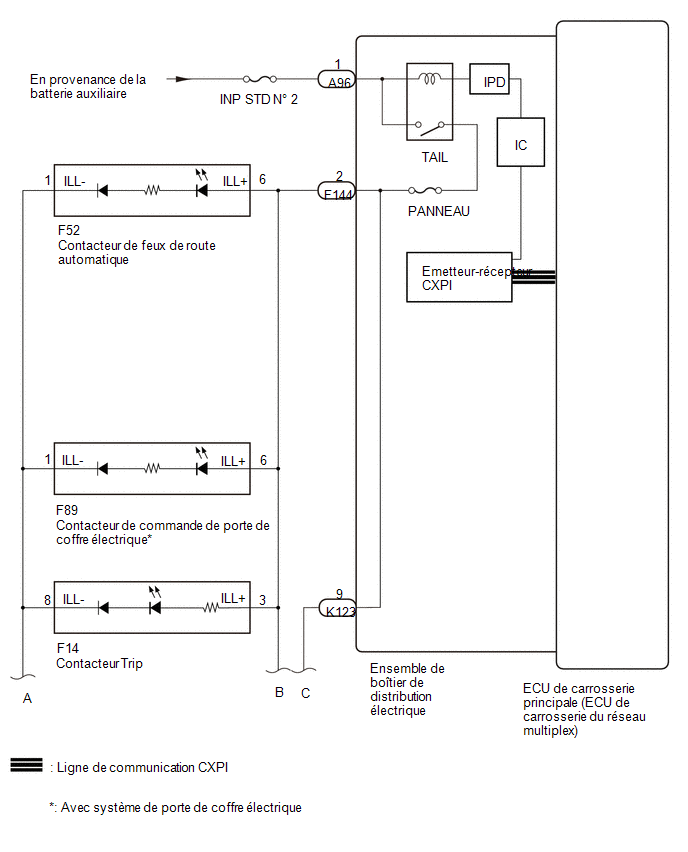

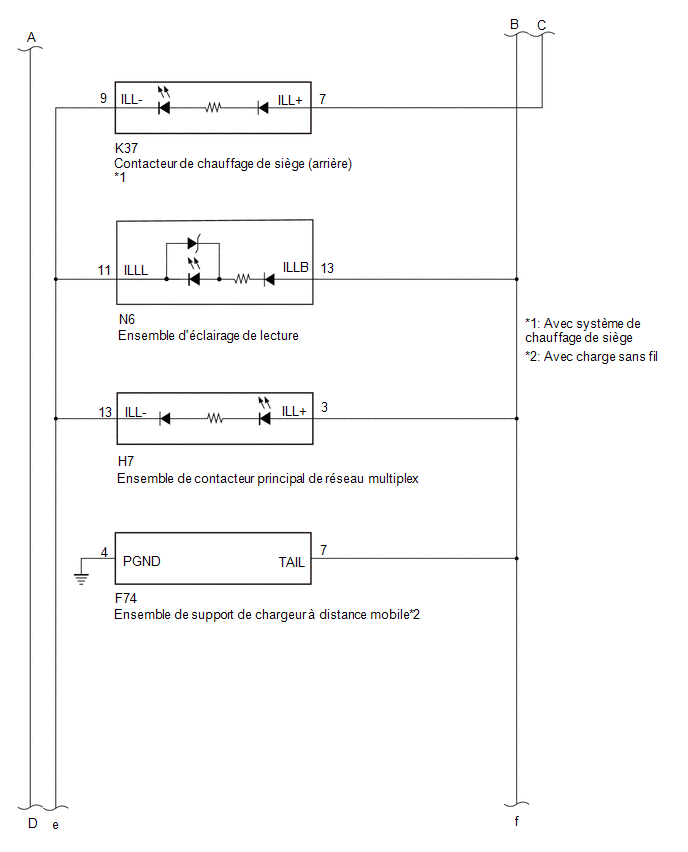

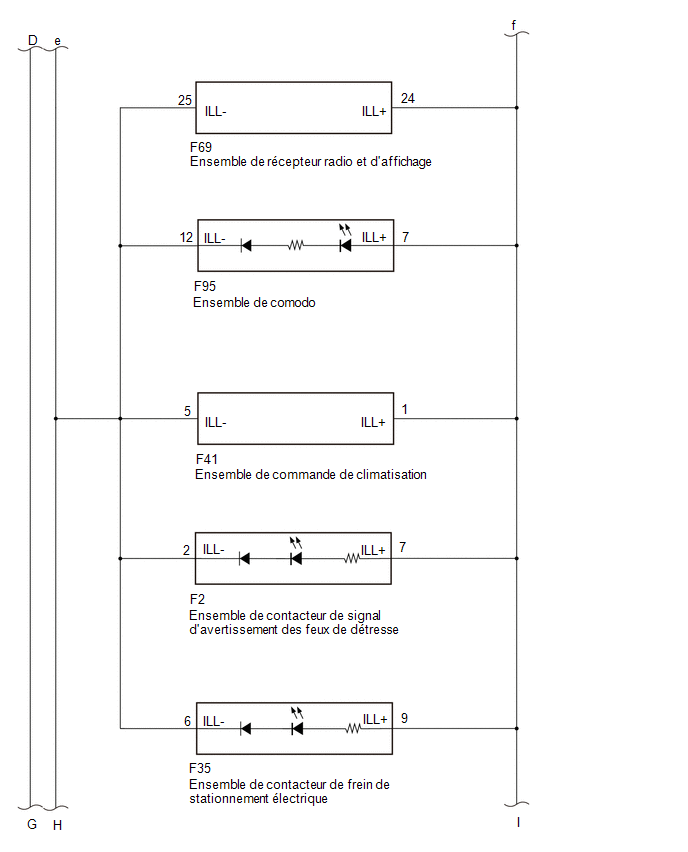

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCÉDURE

1.

RELEVER LA VALEUR A L'AIDE DU GTS

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Input Signal

Condition d'entrée de l'éclairage de panneau

OFF ou ON

OFF: Contacteur de commande d'éclairage en position autre que TAIL

ON: Contacteur de commande d'éclairage en position TAIL

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Input Signal

OK.:

L'affichage du GTS change correctement en fonction du fonctionnement du contacteur de commande d'éclairage.

NON OK

REMPLACER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE

OK.

2.

RELEVER LA VALEUR A L'AIDE DU GTS

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Output Signal

Condition de sortie de l'éclairage de panneau

OFF ou ON

OFF : feux arrière en position OFF

ON : feux arrière en position ON

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Output Signal

OK.:

L'affichage du GTS change correctement en fonction du fonctionnement du contacteur de commande d'éclairage.

NON OK

REMPLACER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE

OK.

3.

RELEVER LA VALEUR A L'AIDE DU GTS

(a) Mettre le contacteur de commande d'éclairage en position TAIL.

(b) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

PASSER A LA ZONE SUSPECTEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

NON OK

4.

VERIFIER LE CONTACTEUR PRINCIPAL DE FEUX DE ROUTE AUTOMATIQUE

(a) Débrancher le connecteur F52 de contacteur de feux de route automatique.

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER LE CONTACTEUR DE FEUX DE ROUTE AUTOMATIQUES

NON OK

5.

VERIFIER LE CONTACTEUR DE COMMANDE DE PORTE DE COFFRE ELECTRIQUE

REMARQUE:

Pour les véhicules non équipés d'un système de porte de coffre électrique, passer à l'étape suivante.

(a) Débrancher le connecteur F89 du contacteur de commande de porte de coffre électrique.

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER LE CONTACTEUR DE COMMANDE DE PORTE DE COFFRE ELECTRIQUE

NON OK

6.

VERIFIER LE CONTACTEUR DE COMPTEUR PARTIEL

(a) Débrancher le connecteur F14 du contacteur de compteur partiel.

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER LE CONTACTEUR TRIP

NON OK

7.

VERIFIER LE CONTACTEUR DE CHAUFFAGE DE SIEGE (ARRIERE)

REMARQUE:

Pour les véhicules sans contacteur de chauffage de siège (arrière), passer à l'étape suivante.

(a) Débrancher le connecteur K37 de contacteur de chauffage de siège (arrière).

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER LE CONTACTEUR DE CHAUFFAGE DE SIEGE (ARRIERE)

NON OK

8.

VERIFIER L'‏ENSEMBLE D'ECLAIRAGE DE LECTURE

(a) Débrancher le connecteur N6 de l'ensemble d'éclairage de lecture.

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER L'ENSEMBLE D'ECLAIRAGE DE LECTURE

NON OK

9.

VERIFIER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

(a) Débrancher le connecteur H7 de l'ensemble de contacteur principal de réseau multiplex.

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

NON OK

10.

VERIFIER L'ENSEMBLE DE SOCLE POUR CHARGEUR SANS FIL DE MOBILE

REMARQUE:

Pour les véhicules sans ensemble de socle de chargeur mobile à distance, passer à l'étape suivante.

(a) Débrancher le connecteur F74 de l'ensemble de socle de chargeur mobile à distance.

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER L'ENSEMBLE DU SUPPORT DU CHARGEUR MOBILE SANS FIL

NON OK

11.

VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

(a) Débrancher le connecteur F69 de l'ensemble d'autoradio et d'affichage.

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

NON OK

12.

VERIFIER L'ENSEMBLE DE COMODO

(a) Débrancher le connecteur F95 de l'ensemble de comodo.

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER L'ENSEMBLE DE COMODO

Cliquer ici DRIVE TRAINGF1A (TRANSFER / 4WD / AWD) > COMBINATION SWTICH

NON OK

13.

VERIFIER L'ENSEMBLE DE COMMANDE DE CLIMATISATION

(a) Débrancher le connecteur F41 de l'ensemble de commande de climatisation.

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER L'ENSEMBLE DE COMMANDE DE CLIMATISATION

NON OK

14.

VERIFIER L'ENSEMBLE DE CONTACTEUR DE SIGNAL D'AVERTISSEMENT DES FEUX DE DETRESSE

(a) Débrancher le connecteur F2 de l'ensemble de contacteur des feux de détresse.

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER L'ENSEMBLE DE CONTACTEUR DE SIGNAL DES FEUX DE DETRESSE

NON OK

15.

VERIFIER L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE

(a) Débrancher le connecteur F35 de l'ensemble de contacteur de frein de stationnement électrique.

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE

NON OK

16.

VERIFIER L'ENSEMBLE DE CONTACTEUR AU VOLANT

(a) Débrancher le connecteur z1 de l'ensemble de contacteur au volant.

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER L'ENSEMBLE DE CONTACTEUR AU VOLANT

NON OK

17.

VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

(a) Débrancher le connecteur F54 du sous-ensemble de câble en spirale.

(b) Mettre le contacteur de commande d'éclairage en position TAIL.

(c) Relever la Data List en suivant les indications du GTS.

Body Electrical>Power Distribution Box>Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Panel Light Fuse Shut Off Status

Condition de fusible de l'éclairage de panneau

OFF ou ON

OFF: Fusible non coupé

ON: Fusible coupé

-

Body Electrical>Power Distribution Box>Data List

Affichage de tester

Panel Light Fuse Shut Off Status

OK.:

La valeur de la Data List affiche "OFF".

OK.

REMPLACER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

NON OK

18.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CHAQUE CONTACTEUR - ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE)

(a) Débrancher le connecteur F52 de contacteur de feux de route automatique.

(b) Débrancher le connecteur F89 du contacteur de commande de porte de coffre électrique. (avec système de porte de coffre électrique)

(c) Débrancher le connecteur F14 du contacteur de compteur partiel.

(d) Débrancher le connecteur K37 de contacteur de chauffage de siège (arrière). (avec système de chauffage de siège)

(e) Débrancher le connecteur N6 de l'ensemble d'éclairage de lecture.

(f) Débrancher le connecteur H7 de l'ensemble de contacteur principal de réseau multiplex.

(g) Débrancher le connecteur F74 de l'ensemble de support de chargeur mobile à distance. (avec charge sans fil)

(h) Débrancher le connecteur F69 de l'ensemble d'autoradio et d'affichage.

(i) Débrancher le connecteur F95 de l'ensemble de comodo.

(j) Débrancher le connecteur F41 de l'ensemble de commande de climatisation.

(k) Débrancher le connecteur F2 de l'ensemble de contacteur des feux de détresse.

(l) Débrancher le connecteur F35 de l'ensemble de contacteur de frein de stationnement électrique.

(m) Débrancher le connecteur z1 de l'ensemble de contacteur au volant.

(n) Débrancher le connecteur F54 du sous-ensemble de câble en spirale.

(o) Débrancher les connecteurs F144 et K123 de l'ensemble de boîtier de distribution électrique.

(p) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F52,F144,F89,F14,K37,K123,N6,H7,F74,F69,F95,F41,F2,F35,F54,z1) Cliquer sur Location & Routing(F52,F144,F89,F14,K37,K123,N6,H7,F74,F69,F95,F41,F2,F35,F54,z1) Cliquer sur Connector(F52) Cliquer sur Connector(F52) Cliquer sur Connector(F144) Cliquer sur Connector(F144) Cliquer sur Connector(F89) Cliquer sur Connector(F89) Cliquer sur Connector(F14) Cliquer sur Connector(F14) Cliquer sur Connector(K37) Cliquer sur Connector(K37) Cliquer sur Connector(K123) Cliquer sur Connector(K123) Cliquer sur Connector(N6) Cliquer sur Connector(N6) Cliquer sur Connector(H7) Cliquer sur Connector(H7) Cliquer sur Connector(F74) Cliquer sur Connector(F74) Cliquer sur Connector(F69) Cliquer sur Connector(F69) Cliquer sur Connector(F95) Cliquer sur Connector(F95) Cliquer sur Connector(F41) Cliquer sur Connector(F41) Cliquer sur Connector(F2) Cliquer sur Connector(F2) Cliquer sur Connector(F35) Cliquer sur Connector(F35) Cliquer sur Connector(F54) Cliquer sur Connector(F54)

Branchement du tester

Condition

Condition spécifiée

F52-6 (ILL+) - F144-2

Toujours

En dessous de 1 Ω

F89-6 (ILL+) - F144-2*1

Toujours

En dessous de 1 Ω

F14-3 (ILL+) - F144-2

Toujours

En dessous de 1 Ω

K37-7 (ILL+) - K123-9*2

Toujours

En dessous de 1 Ω

N6-13 (ILLB) - K123-9

Toujours

En dessous de 1 Ω

H7-3 (ILL+) - K123-9

Toujours

En dessous de 1 Ω

F74-7 (TAIL) - K123-9*3

Toujours

En dessous de 1 Ω

F69-24 (ILL+) - K123-9

Toujours

En dessous de 1 Ω

F95-7 (ILL+) - K123-9

Toujours

En dessous de 1 Ω

F41-1 (ILL+) - K123-9

Toujours

En dessous de 1 Ω

F2-7 (ILL+) - K123-9

Toujours

En dessous de 1 Ω

F35-9 (ILL+) - K123-9

Toujours

En dessous de 1 Ω

F54-14 (IL+2) - K123-9

Toujours

En dessous de 1 Ω

F52-6 (ILL+) ou F144-2 - Masse de carrosserie

Toujours

10 kΩ ou plus

F89-6 (ILL+) ou F144-2 - Masse de carrosserie*1

Toujours

10 kΩ ou plus

F14-3 (ILL+) ou F144-2 - Masse de carrosserie

Toujours

10 kΩ ou plus

K37-7 (ILL+) ou K123-9 - Masse de carrosserie*2

Toujours

10 kΩ ou plus

N6-13 (ILLB) ou K123-9 - Masse de carrosserie

Toujours

10 kΩ ou plus

H7-3 (ILL+) ou K123-9 - Masse de carrosserie

Toujours

10 kΩ ou plus

F74-7 (TAIL) ou K123-9 - Masse de carrosserie*3

Toujours

10 kΩ ou plus

F69-24 (ILL+) ou K123-9 - Masse de carrosserie

Toujours

10 kΩ ou plus

F95-7 (ILL+) ou K123-9 - Masse de carrosserie

Toujours

10 kΩ ou plus

F41-1 (ILL+) ou K123-9 - Masse de carrosserie

Toujours

10 kΩ ou plus

F2-7 (ILL+) ou K123-9 - Masse de carrosserie

Toujours

10 kΩ ou plus

F35-9 (ILL+) ou K123-9 - Masse de carrosserie

Toujours

10 kΩ ou plus

F54-14 (IL+2) ou K123-9 - Masse de carrosserie

Toujours

10 kΩ ou plus

z1-1 (IL+2) ou K123-9 - Masse de carrosserie

Toujours

10 kΩ ou plus

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

19.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CHAQUE CONTACTEUR - ENSEMBLE DE COMBINE D'INSTRUMENTS)

(a) Débrancher le connecteur F10 de l'ensemble de combiné d'instruments.

(b) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

(c) Débrancher les connecteurs 8C et 8F de l'ensemble de boîtier de distribution électrique.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F52,F10,F89,F14,K37,N6,H7,F74,F69,F95,F41,F2,F35,F54) Cliquer sur Location & Routing(F52,F10,F89,F14,K37,N6,H7,F74,F69,F95,F41,F2,F35,F54) Cliquer sur Connector(F52) Cliquer sur Connector(F52) Cliquer sur Connector(F10) Cliquer sur Connector(F10) Cliquer sur Connector(F89) Cliquer sur Connector(F89) Cliquer sur Connector(F14) Cliquer sur Connector(F14) Cliquer sur Connector(K37) Cliquer sur Connector(K37) Cliquer sur Connector(N6) Cliquer sur Connector(N6) Cliquer sur Connector(H7) Cliquer sur Connector(H7) Cliquer sur Connector(F74) Cliquer sur Connector(F74) Cliquer sur Connector(F69) Cliquer sur Connector(F69) Cliquer sur Connector(F95) Cliquer sur Connector(F95) Cliquer sur Connector(F41) Cliquer sur Connector(F41) Cliquer sur Connector(F2) Cliquer sur Connector(F2) Cliquer sur Connector(F35) Cliquer sur Connector(F35) Cliquer sur Connector(F54) Cliquer sur Connector(F54)

Branchement du tester

Condition

Condition spécifiée

F52-1 (ILL-) - F10-7

Toujours

En dessous de 1 Ω

F89-1 (ILL-) - F10-7*1

Toujours

En dessous de 1 Ω

F14-8 (ILL-) - F10-7

Toujours

En dessous de 1 Ω

K37-9 (ILL-) - F10-23*2

Toujours

En dessous de 1 Ω

N6-11 (LILL) - F10-23

Toujours

En dessous de 1 Ω

H7-13 (ILL-) - F10-23

Toujours

En dessous de 1 Ω

F74-4 (PGND) - F10-23*3

Toujours

En dessous de 1 Ω

F69-25 (ILL-) - F10-23

Toujours

En dessous de 1 Ω

F95-12 (ILL-) - F10-23

Toujours

En dessous de 1 Ω

F41-5 (ILL-) - F10-23

Toujours

En dessous de 1 Ω

F2-2 (ILL-) - F10-23

Toujours

En dessous de 1 Ω

F35-6 (ILL-) - F10-23

Toujours

En dessous de 1 Ω

F54-9 (IL-2) - F10-23

Toujours

En dessous de 1 Ω

OK.

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

Circuit d'éclairage du contacteur de démarrage par bouton-poussoir
DESCRIPTION Le système d'éclairage à l'ouverture commande l'éclairage du contacteur de démarrage par bouton-poussoir. SCHEMA DE CABLAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: ...

Circuit de contacteur de détection de déverrouillage de porte
DESCRIPTION L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) détecte l'état du contacteur de détection de déverrouillage de chaque porte. SCHEMA DE CABLAGE MESURE DE PR ...

D'autres matériaux:

Tension intermittente du circuit de capteur de vitesse de roue arrière gauche
DESCRIPTION Se reporter au DTC C050C12. Cliquer ici N° de DTC Objet de la détection Condition de détection de DTC ...

Actionneur de moteur de pompe ABS bloqué
DESCRIPTION Lorsque le contacteur d'allumage est en position ON (READY), que l'ensemble de contacteur des feux de stop est en position OFF et que la vitesse du véhicule est de 20 km/h (12 mi/h) minimum, l'ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein) ex&e ...

Comment Proceder A La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Suivre la procédure suivante pour effectuer la recherche de pannes sur le système d'ouverture de couvercle de charge. *: Utiliser le GTS PROCÉDURE 1. VEHICULE AMENE A L'ATELIER SUIVANT ...

Catégories

Toyota bZ4X - Manuel du proprietaire (2021-2024)

Toyota bZ4X

Manuel du proprietaire (2021-2024)

Lire le manuel

Toyota bZ4X - Manuel de réparation (2021-2024)

Toyota bZ4X

Manuel de réparation (2021-2024)

Lire le manuel
