Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

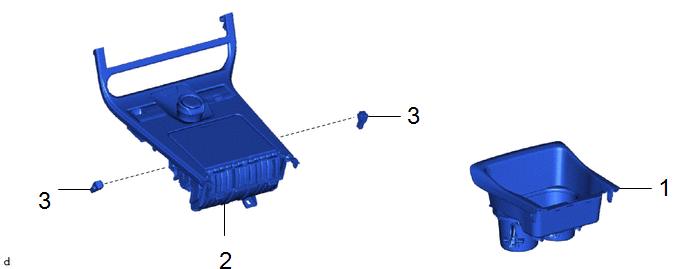

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAUDE CONSOLE SUPERIEUR |
58804A | - |
- | - |
|
3 | ENSEMBLE D'ECLAIRAGE DE BOITIER DE CONSOLE |
81080K | - |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
Cliquer ici
.gif)
2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici

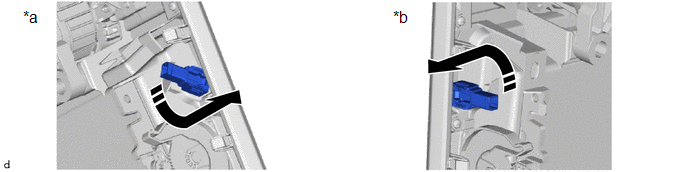

3. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE BOITIER DE CONSOLE
|
*a | Pour côté gauche |
*b | Pour côté droit |
.png) |
Déposer dans ce sens |
- | - |
Verification
VERIFICATION
PROCÉDURE

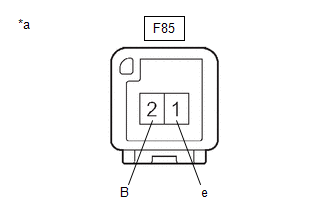

1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE BOITIER DE CONSOLE (pour côté gauche)
(a) Vérifier l'éclairage.
| (1) Appliquer la tension de la batterie auxiliaire à l'ensemble d'éclairage de boîtier de console et s'assurer que la LED s'allume. OK.: Cliquer sur Location & Routing(F85) Cliquer sur Location & Routing(F85) Cliquer sur Connector(F85) Cliquer sur Connector(F85)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de boîtier de console.

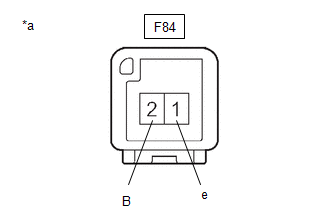

2. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE BOITIER DE CONSOLE (pour côté droit)
(a) Vérifier l'éclairage.
| (1) Appliquer la tension de la batterie auxiliaire à l'ensemble d'éclairage de boîtier de console et s'assurer que la LED s'allume. OK.: Cliquer sur Location & Routing(F84) Cliquer sur Location & Routing(F84) Cliquer sur Connector(F84) Cliquer sur Connector(F84)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de boîtier de console.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'ECLAIRAGE DE BOITIER DE CONSOLE |
81080K | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAUDE CONSOLE SUPERIEUR |
58804A | - |
- | - |
|
3 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE D'ECLAIRAGE DE BOITIER DE CONSOLE
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
3. POSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
