Toyota bZ4X - Manuel de réparation (2021-2024): Dysfonctionnement interne du composant de moteur P/W de porte du passager

Toyota bZ4X - Manuel de réparation (2021-2024) / Extérieur du véhicule / Lunette / Vitre / Systeme De Commande De Vitre Electrique / Dysfonctionnement interne du composant de moteur P/W de porte du passager

DESCRIPTION

L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) communique avec l'ensemble de moteur de lève-vitre électrique (pour porte du passager avant) via la communication LIN.

Ce DTC est enregistré lorsqu'un ensemble de moteur de lève-vitre électrique (pour porte du passager avant) présente un dysfonctionnement, ou que l'ECU intégrée dans l'ensemble de moteur de lève-vitre électrique (pour porte du passager avant) détermine que la position de fermeture complète de la vitre électrique a dévié d'environ 20 mm (0,787 po) minimum par rapport à la position normale.

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

B231E96

Dysfonctionnement interne du composant de moteur P/W de porte du passager

  • L'une des conditions est remplie :
    1. L'ensemble de moteur de lève-vitre électrique (pour porte passager avant) présente un dysfonctionnement
    2. L'ECU de l'ensemble de moteur de lève-vitre électrique (pour porte du passager avant) détermine que la position de fermeture totale de la vitre électrique a dévié d'environ 20 mm (0,787 po) minimum par rapport à la position normale
  • Pose incorrecte des pièces constitutives de vitre électrique
  • Ensemble de moteur de lève-vitre électrique (pour porte passager avant) en surchauffe
  • Ensemble de moteur de lève-vitre électrique (pour porte passager avant)
  • Faisceau de câbles ou connecteur

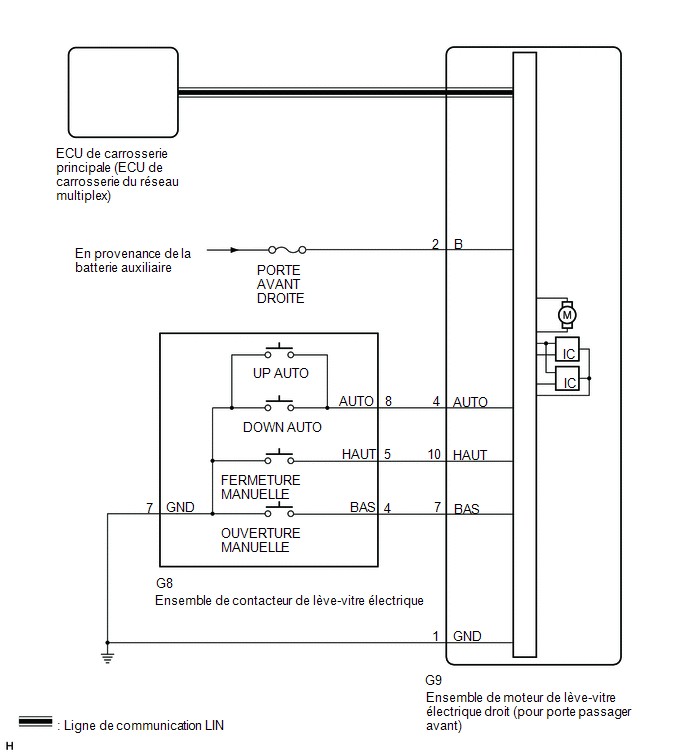

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCÉDURE

1.

EFFACER LE DTC

(a) Supprimer les DTC.

Body Electrical > Main Body > Clear DTCs

SUIVANT

2.

VERIFIER LES DTC

(a) Vérifier les DTC.

Body Electrical / Main Body / Trouble Codes.

Résultat:

Résultat



Passer au point

Les DTC ne sont pas émis

A

Le DTC B231E96 est émis

B

A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

B

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte de passager avant) - BATTERIE AUXILIAIRE ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur de l'ensemble de moteur de lève-vitre électrique (pour porte passager avant).

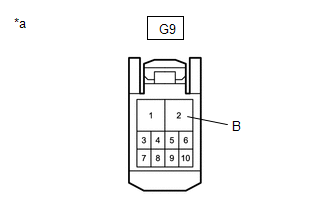

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de moteur de lève-vitre électrique (pour porte du passager avant))

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Cliquer sur Location & Routing(G9) Cliquer sur Location & Routing(G9) Cliquer sur Connector(G9) Cliquer sur Connector(G9)

Branchement du tester

Condition du contacteur

Condition spécifiée

G9-2 (B) - Masse de carrosserie

Contacteur d'allumage en position OFF

11 à 14 V

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(G9) Cliquer sur Location & Routing(G9) Cliquer sur Connector(G9) Cliquer sur Connector(G9)

Branchement du tester

Condition

Condition spécifiée

G9-1 (GND) - Masse de carrosserie

Toujours

En dessous de 1 Ω

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

4.

EFFECTUER L'ACTIVE TEST A L'AIDE DU GTS

(a) Effectuer l'Active Test en suivant les indications du GTS.

Body Electrical > Main body > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

P Door Power Window UP

Activation de la fermeture de la vitre électrique côté passager avant

OFF / ON

-

P Door Power Window DOWN

Activation de l'ouverture de la vitre électrique côté passager avant

OFF / ON

-

Body Electrical > Main body > Active Test

Affichage du tester

P Door Power Window UP

Body Electrical > Main body > Active Test

Affichage du tester

P Door Power Window DOWN

CONSEIL:

Le déplacement vers le haut et vers le bas ne se produit pas si la flèche n'est pas maintenue enfoncée.

OK.:

Le lève-vitre électrique de porte côté passager avant fonctionne normalement.

NON OK

REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour côté passager avant)

OK.

5.

EFFECTUER L'INITIALISATION

(a) Initialiser l'ensemble de moteur de lève-vitre électrique (pour porte du passager avant).

Cliquer ici

SUIVANT

6.

VERIFIER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE

(a) S'assurer que la vitre électrique de porte du passager avant fonctionne normalement à l'ouverture et à la fermeture.

Cliquer ici

OK.:

Le lève-vitre électrique de porte côté passager avant fonctionne normalement.

NON OK

REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour côté passager avant)

OK.

7.

VERIFIER SI LES PIECES CONSTITUTIVES ONT ETE CORRECTEMENT POSEES

(a) Vérifier si les pièces constitutives de la vitre électrique côté passager avant sont correctement posées.

OK.:

Les pièces constitutives de la vitre électrique côté passager avant sont correctement posées.

OK.

FIN (L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE QUI A SURCHAUFFE (pour porte du passager avant) ETAIT DEFECTUEUX)

NON OK

POSER LES PIECES CORRECTEMENT
