Toyota bZ4X - Manuel de réparation (2021-2024): Deverrouillage Force

Methode De Fonctionnement

METHODE DE FONCTIONNEMENT

MESURE DE PRECAUTION / REMARQUE / CONSEIL

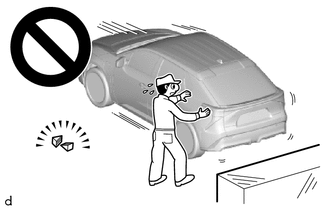

ATTENTION:

Si le travail est réalisé sans avoir au préalable sécuriser le véhicule, il se peut que le véhicule commence à bouger et entraîne un accident grave ou une autre catastrophe. Par conséquent, veiller à utiliser des cales de roue pour immobiliser le véhicule avant de commencer le travail.

PROCÉDURE

1. MESURES DE PRECAUTION

Cliquer ici

2. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

3. DEPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

4. DEVERROUILLAGE FORCE DU FREIN DE STATIONNEMENT

ATTENTION:

Travailler sur une surface plane afin de garantir une sécurité totale.

REMARQUE:

(a) A l'aide du SST:

(1) Stationner le véhicule sur une surface plane et mettre le levier de changement de vitesse en position P.

(2) Mettre le contacteur d'allumage en position OFF et utiliser des cales de roue pour immobiliser le véhicule.

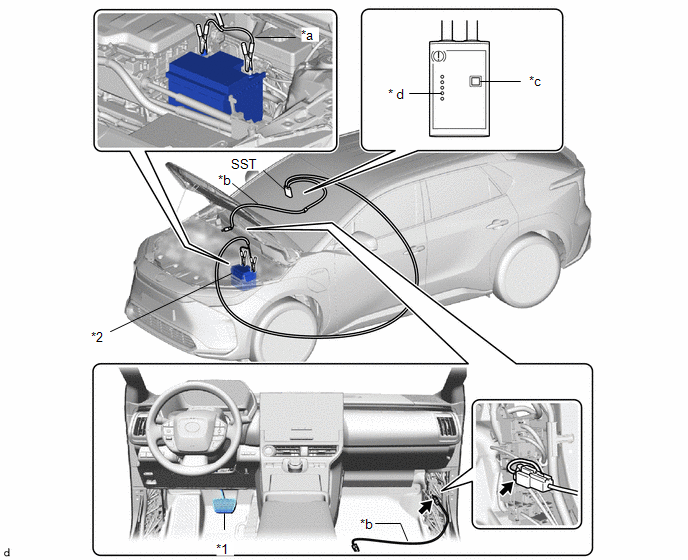

(3) Débrancher le connecteur comme indiqué sur le schéma.

(4) Brancher le SST (09756-48020) sur le SST (09756-48050).

SST: 09756-48020

SST: 09756-48050

*1

Pédale de frein

*2

Batterie auxiliaire

*a

SST(09756-48020)

*b

SST (09756-48050)

*c

Bouton de déverrouillage

* d

Fin de l'éclairage

Connecteur

-

-

(5) Brancher le SST (09756-48050) sur le connecteur.

(6) Brancher le SST (09756-48020) sur la batterie auxiliaire.

(7) Enfoncer le bouton de déverrouillage du SST (09756-48020) avec la pédale de frein enfoncée.

ATTENTION:

Le véhicule risque de se déplacer brusquement lorsque le frein de stationnement est relâché. Veiller à effectuer l'opération de déverrouillage avec la pédale de frein enfoncée.

CONSEIL:

(8) Lorsque le témoin de fin du SST (09756-48020) s'allume, relâcher la pédale de frepo

(9) Déplacer le véhicule vers l'avant et vers l'arrière pour s'assurer que le frein de stationnement est relâché.

ATTENTION:

Faire attention en effectuant cette opération. Le véhicule risque de se déplacer brusquement.

REMARQUE:

Lors du déplacement du véhicule après avoir déverrouillé le frein de stationnement, s'assurer que le connecteur est débranché.

(b) Sans utiliser le SST:

REMARQUE:

Effectuer cette procédure uniquement lorsque le frein de stationnement ne peut pas être déverrouillé à l'aide du SST.

CONSEIL:

(1) Garer le véhicule sur une surface plane et s'assurer que le levier de changement de vitesse est en position P.

(2) Mettre le contacteur d'allumage en position OFF et utiliser des cales de roue pour immobiliser le véhicule.

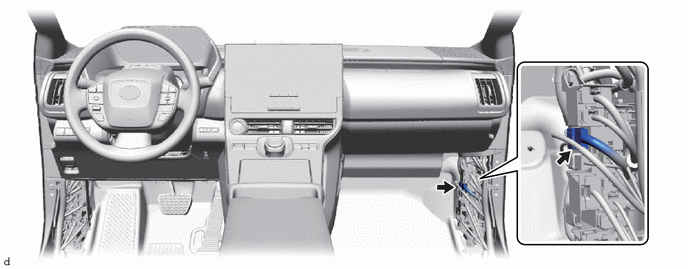

(3) S'assurer que le connecteur indiqué sur le schéma a été débranché.

(4) Déposer la roue arrière.

Cliquer ici

ATTENTION:

Lors de l'utilisation d'un cric pour soulever le véhicule, veiller à soutenir le véhicule à l'aide des chandelles d'atelier. Ne pas travailler sur un véhicule soutenu seulement par un cric.

Cliquer ici

(5) Débrancher le connecteur de l'ensemble de câble de frein de stationnement n° 2 de l'ensemble d'actionneur de frein de stationnement.

Cliquer ici

(6) Déposer l'ensemble d'actionneur de frein de stationnement de l'ensemble de cylindre de frein à disque arrière.

Cliquer ici

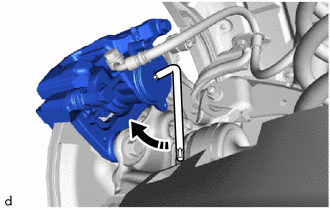

(7) Insérer une clé "TORX" T45 en forme de L dans l'ensemble de cylindre de frein à disque arrière.

(8) Tourner la clé "TORX" T45 en forme de L de 2 tours complet dans le sens des aiguilles d'une montre afin de déverrouiller le frein de stationnement.

REMARQUE:

Lors du déplacement du véhicule après avoir déverrouillé le frein de stationnement, reposer toutes les pièces et ne pas brancher le connecteur comme indiqué sur le schéma.

5. REPOSER LE PANNEAU LATERAL DE GARNISSAGE D'AUVENT DROIT

6. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
