DESCRIPTION DU SYSTEME

DESCRIPTION GENERALE DU CHARGEUR A DISTANCE

(a) Le système de recharge sans fil permet de recharger des appareils compatibles Qi* sans brancher de câble de charge en les plaçant sur la zone de charge dans le plateau de charge de l'ensemble socle de chargeur sans fil mobile pour activer la bobine de charge.

CONSEIL:

*: Qi-compatible est une norme de recharge sans fil établie par le Wireless Power Consortium (WPC). Le système de recharge sans fil est compatible avec la classe de puissance 0 telle que définie par la norme Qi Ver. 1.2.4 et prend en charge la charge de 5 W à 10 W.

(b) Les dispositifs compatibles avec Qi ne s'adaptant pas à la zone de charge ne peuvent pas être utilisés. Si un appareil compatible avec Qi ne fonctionne pas normalement, se référer au manuel du constructeur de l'appareil.

CONSEIL:

"Qi" et le logo "Qi" sont des marques déposées par Wireless Power Consortium (WPC).
Bien que le système de charge sans fil. répond à la norme Qi, la compatibilité de tous les appareils compatibles avec Qi n'est pas garantie.

ETAT DU TEMOIN DE CHARGE

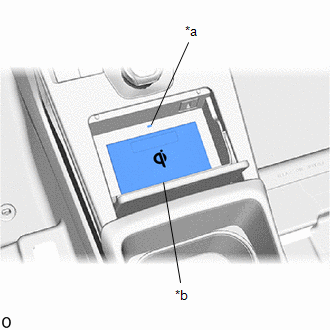

*a	Témoin lumineux (vert/orange)
*b	Zone de charge

(a) Le témoin lumineux indique l'état de fonctionnement du système de charge sans fil.

Témoin lumineux		Condition de fonctionnement
Condition	Couleur	Condition de fonctionnement

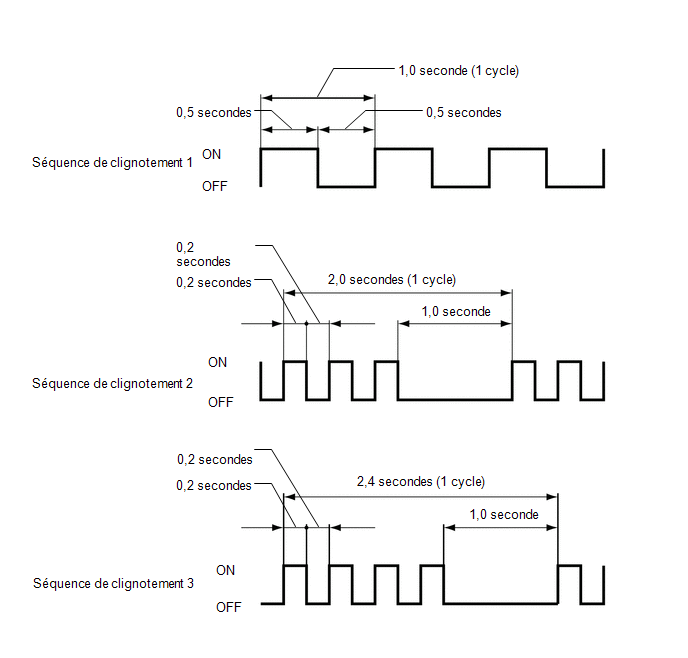

1: Certains dispositifs mobiles, boîtiers ou accessoires peuvent ne pas déclencher l'éclairage du témoin (vert) lorsque leur chargement est terminé, bien qu'ils soient compatibles Qi. Vérifier l'appareil mobile pour confirmer l'état de charge. 2: Se reporter au schéma suivant pour plus de détails sur les séquences de clignotement du témoin lumineux.
OFF	-	Le système de charge sans fil est en position OFF
ON	Vert	Le système de charge sans fil est en position ON (en attente) Charge terminée*1 La charge est provisoirement arrêtée
ON (Séquence de charge rapide)	Orange	Charge d'un appareil compatible (charge rapide)
ON	Orange	Un appareil rechargeable est en cours de chargement
Clignote (Séquence 1)*2	Vert	Il y a un dysfonctionnement de la communication entre le système de charge sans fil et le système multimédia
Clignote (Séquence 1)*2	Orange	Il y a un dysfonctionnement de la communication entre le système de charge à distance et l'ECU de certification (ensemble d'ECU de clé intelligente)
Clignote (Séquence 2)*2	Orange	Un corps étranger est présent entre l'appareil rechargeable et la zone de charge. Un espace entre l'appareil rechargeable et la zone de charge a été détecté. L'appareil rechargeable n'est pas placé correctement sur la zone de charge Il est détecté que l'appareil rechargeable a été déplacé de l'endroit où il a été placé pour la première fois lors du démarrage de la charge
Clignote (Séquence 3)*2	Orange	La température de l'ensemble de socle pour chargeur sans fil de mobile est anormalement élevée

REPRISE DE LA CHARGE

(a) Une fois la charge terminée, si l'appareil rechargeable est laissé dans la même position sur la zone de chargement, la charge reprendra après que 30 minutes se sont écoulées.

(b) Le chargement reprendra si l'appareil rechargeable est déplacé ou replacé à l'intérieur de la zone de charge, ou remplacé par un autre appareil rechargeable dans les 30 minutes après que la charge s'est terminée.

(c) Si l'appareil rechargeable est déplacé en cours de charge, la charge reprendra lorsque l'appareil sera placé sur la zone de charge.

CONSEIL:

Si la charge est interrompue et reprise plusieurs fois suite à un déplacement de l'appareil rechargeable ou une erreur de communication entre le système de charge sans fil et l'appareil rechargeable, le chargement ne sera pas possible après un certain nombre d'interruptions afin de protéger l'appareil rechargeable.
La charge rapide est annulée si la position de l'appareil compatible est réglée pendant la charge rapide, car le système supposera que l'appareil compatible a été remplacé.

SUSPENSION DE LA CHARGE DUE A L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

(a) L'ECU de certification (ensemble d'ECU de clé intelligente) envoie le signal de suspension de charge lorsque l'une des conditions suivantes est remplie:

Une des portes est ouverte puis fermée.
Le contacteur d'ouverture de porte de coffre est enfoncé.
La porte de coffre est fermée.
Le système EV est démarré.
Aucun sous-ensemble d'émetteur de clé électronique n'est détecté dans l'habitacle.

CONSEIL:

Lorsque la charge est suspendue suite à l'émission d'un signal de suspension de charge, le témoin lumineux (vert) s'allume.
En cas de coupure dans le circuit de signal de suspension de charge, le témoin (ambre) clignote (séquence 1)

FONCTION DE COMMUTATION DE FREQUENCE DE CHARGE

(a) Si des bruits anormaux sont générés dans la radio AM pendant la charge, placer le système de charge sans fil en position OFF et vérifier si le bruit est réduit. Si le bruit est réduit, enfoncer le contacteur de chargeur à distance mobile et le maintenir pendant environ 2 secondes pour changer la fréquence de charge et réduire le bruit.

CONSEIL:

La charge rapide est annulée sur certains appareils mobiles si la fréquence de charge est modifiée pendant la charge rapide.
